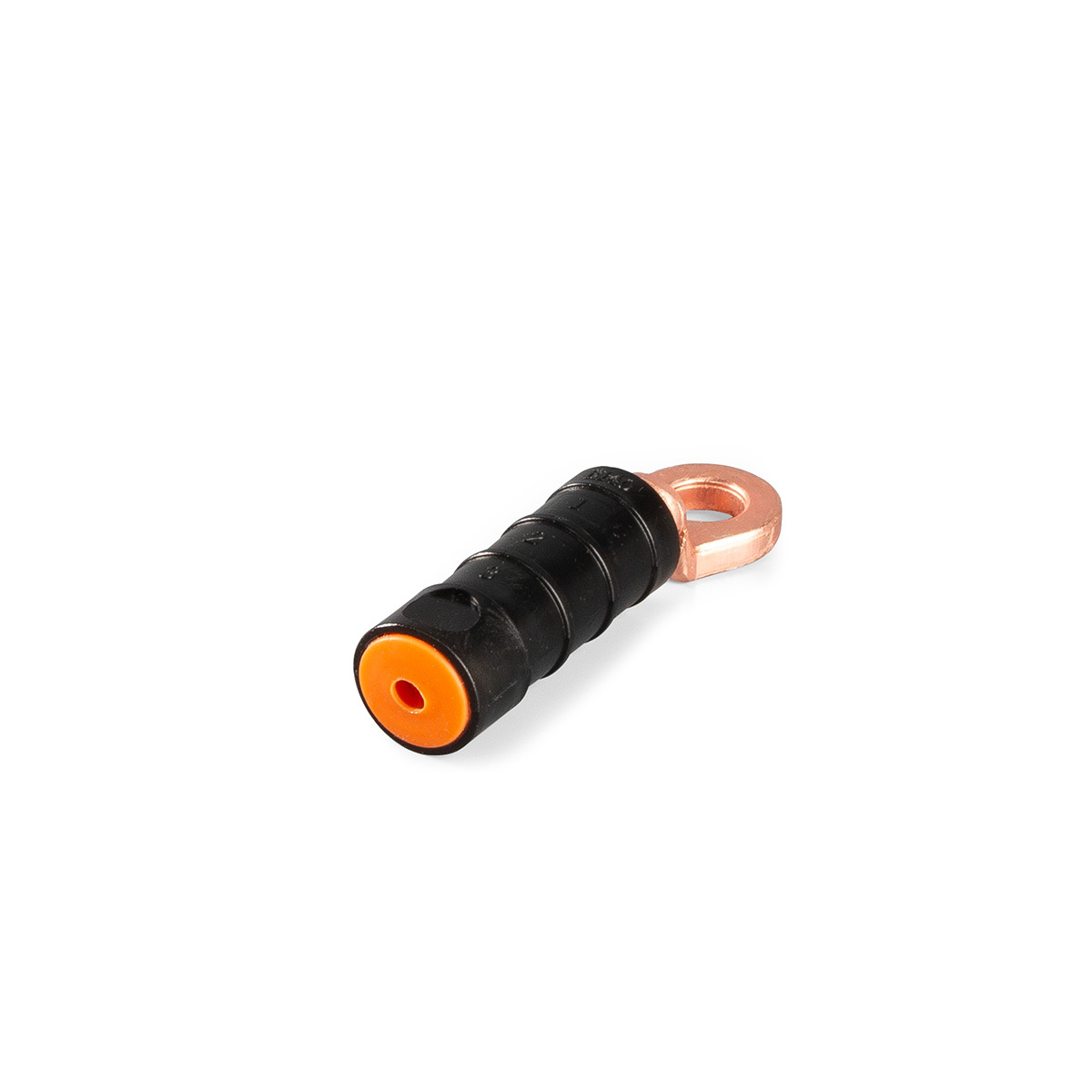

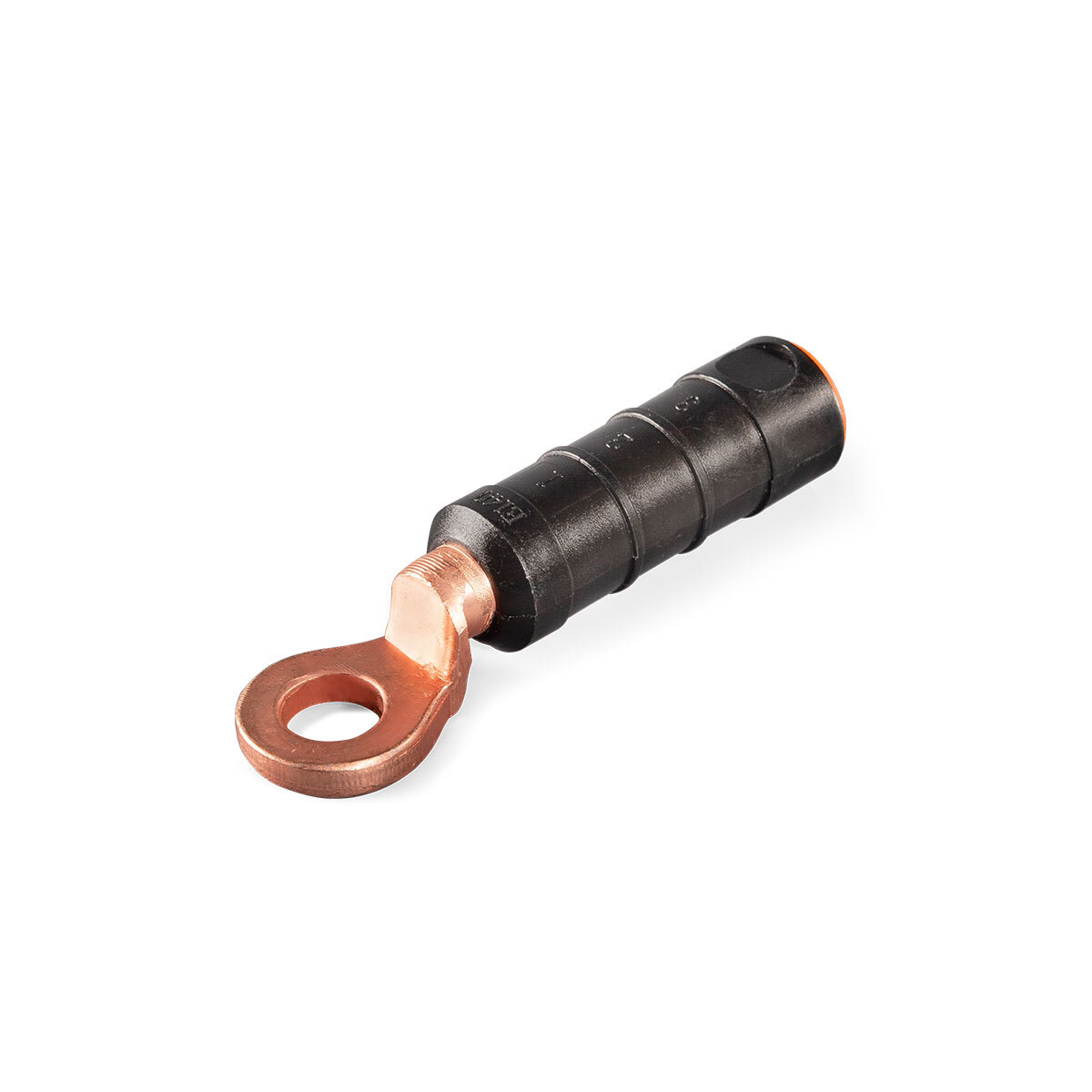

Наконечник изолированный герметичный сечением 25 мм²

модель: НИМ (CPTAU) 25

(ТУ3449-037-97284872-2010)

Предназначены для герметичного оконцевания опрессовкой проводов СИП с последующим подключение их к медным шинам или клеммам электрооборудования
Трубчатая часть наконечника выполнена из алюминия. Лопатка с крепежным отверстием выполнена из электротехнической меди, что позволяет подключать наконечник к медным шинам. Медная и алюминиевая части соединены между собой методом фрикционной сварки
Алюминиевая часть наконечника заполнена контактной пастой
Изолирующий корпус выполнен из полимера, стойкого к ультрафиолетовому излучению и погодно-климатическим условиям
Наличие эластичной заглушки на хвостовике наконечника обеспечивает герметичность электрического соединения
В зависимости от типоразмера наконечника, эластичная заглушка имеет цветовую маркировку, соответствующею сечению
На корпусе выполнена разметка под опрессовку, определяющая число и порядок проведения обжатий, сечение опрессуемых проводов, размер используемой матрицы и длину зачистки провода
Механическая прочность опрессованного соединения на разрыв составляет не менее 60% прочности провода
Опрессовка шестигранными матрицами E140, E173 осуществляется поверх изоляции

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 25 лет

Сертификация

Сертификат соответствия на Гильзы серии ГИФ, ГИН, ГИА, наконечники серии НИМ (EAC)

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)	к сравнению
103164	НИМ (CPTAU) 25	10	шт	523.14	Cравнить

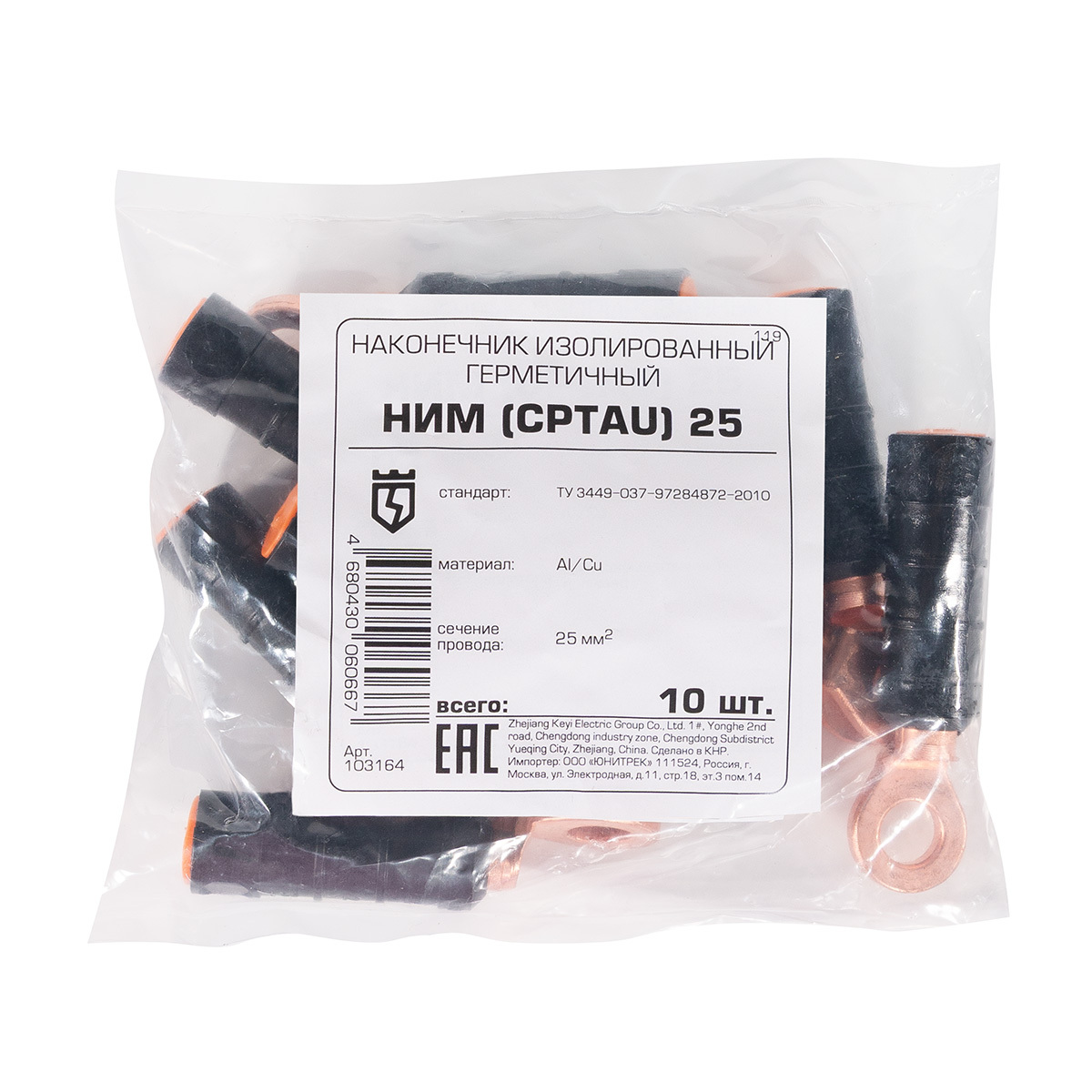

109229	НИМ (CPTAU) 25 (10шт) Скоро	1	упак	5 145.63	Cравнить

Всего позиций: 2

SKU	товарные позиции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Покрытие контактной части	Материал контактной части	Цвет изоляции	Технология монтажа
103164	НИМ (CPTAU) 25	1	25	2	без покрытия	медь/алюминий	черный	опрессовка
109229	НИМ (CPTAU) 25 (10шт)	1	25	2	без покрытия	медь/алюминий	черный	опрессовка

Всего позиций: 2

SKU	товарные позиции	L	d₁	d₂
103164	НИМ (CPTAU) 25	76	5.9	10.5
109229	НИМ (CPTAU) 25 (10шт)	76	5.9	10.5

Всего позиций: 2

SKU	товарные позиции	.stp
103164	НИМ (CPTAU) 25
109229	НИМ (CPTAU) 25 (10шт)
