35 кВ

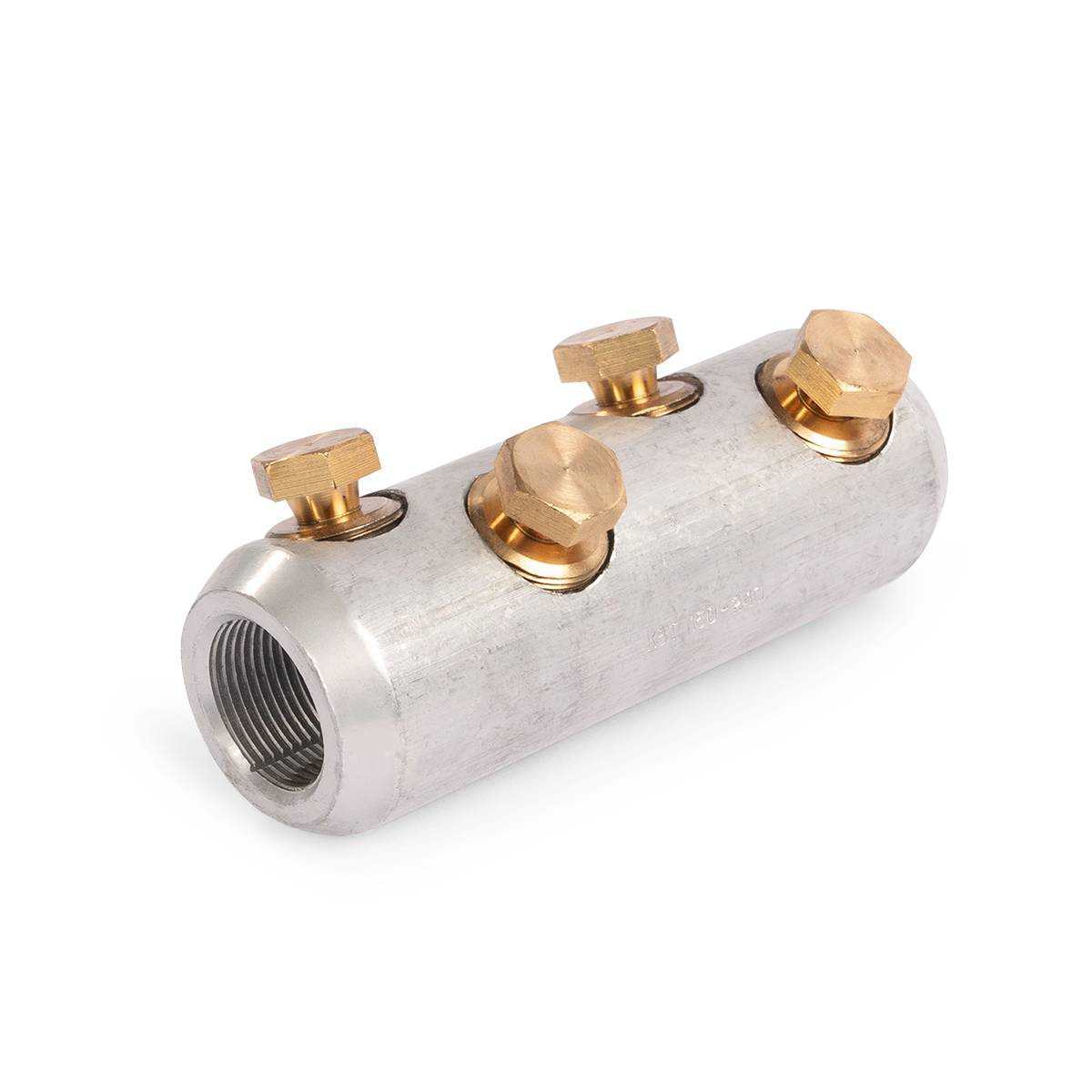

Соединитель болтовой СБЕ-35(КВТ) Евросерия

тип: СБЕ-35

Cимметричное расположение жилы
V-образное расположение болтов
Увеличенная фаска
Евросерия
Рабочее напряжение до 20 кВ

(ТУ 3449-042-97284872-2011)

Предназначены для соединения кабельных жил напряжением до 35 кВ
Центрально симметричное отверстие под кабельную жилу в корпусе соединителя способствует снижению потерь в контактном соединении
Торцевые фаски для сглаживания напряженности электрического поля
Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большое пятно контакта жилы с корпусом соединителя и тем самым способствует снижению потерь в контактном соединении
Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
Диапазоны применения болтовых соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
Материал корпуса: специальный алюминиевый сплав
Материал болтов: медный сплав
Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
Соединители «КВТ» имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
На каждом соединителе выбита маркировка с указанием номинального даипазона сечений кабеля и логотипа производителя
Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт

Эксплуатационные характеристики

Гарантийный срок хранения 10 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 25 лет

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
65825	4СБЕ-35–70/120	10	шт	1 538.69
65826	4СБЕ-35–150/240	5	шт	2 165.06

Всего позиций: 2

SKU	товарные позиции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Покрытие контактной части	Материал контактной части	Технология монтажа
65825	4СБЕ-35–70/120	35	70/95/120	1/2/3/4/5/6	без покрытия	алюминий/медь	срывные болты
65826	4СБЕ-35–150/240	35	150/185/240	1/2/3/4/5/6	без покрытия	алюминий/медь	срывные болты

Всего позиций: 2

SKU	товарные позиции	L	L₂	d	d₁	N
65825	4СБЕ-35–70/120	94	45.5	27	15	10
65826	4СБЕ-35–150/240	107	52	37	21	14

Всего позиций: 2

SKU	товарные позиции	.stp
65825	4СБЕ-35–70/120
65826	4СБЕ-35–150/240

Всего позиций: 2

Что лучше использовать в кабельных муфтах: болтовые наконечники и соединители или под опрессовку?

Нельзя однозначно сказать, что лучше использовать в кабельных муфтах – болтовые наконечники и соединители или под опрессовку. И то, и другое одинаково приемлемо для использования в кабельных муфтах, несмотря на то, что эти виды наконечников и соединителей имеют отличия. Основное отличие заключается в методе монтажа. Наконечники и гильзы под опрессовку монтируются на жилу методом опрессовки. Болтовые наконечники и соединители — c помощью прижимных болтов со срывающейся головкой. Болтовые наконечники и соединители значительно дороже, чем наконечники и гильзы под опрессовку. Кроме того, болтовые наконечники и соединители имеют большие габаритные размеры (внутренний и внешний диаметры корпуса). Однако, при этом, болтовые наконечники и соединители являются мультиразмерными и рассчитаны на диапазон сечений, который совпадает с диапазоном сечений кабельных термоусаживаемых муфт. Таким образом, при комплектации кабельных муфт болтовыми наконечниками и соединителями сохраняется мультиразмерность.

Есть ли принципиальная разница в том, сколько болтов присутствует на болтовом соединителе или наконечнике?

Число крепежных болтов — очень важный параметр для болтовых наконечников и соединителей. Чем больше количество болтов на один наконечник или соединитель, тем надежнее будет контактное соединение и подключение. Болтовые наконечники и соединители, присутствующие на российском рынке делятся на два типа: наконечники, имеющие по 1-му болту (соответственно, 2 болта для соединителей) и наконечники, имеющие по 2 болта (4 болта для соединителей). Существует также определенная зависимость числа болтов от сечения кабеля: чем больше сечение жилы, тем большее требуется количество болтов. Например, если наконечники и соединители на диапазон сечений 150/240 мм² имеют только один болт (и, соответственно, соединители — всего лишь 2 крепежных болта), этого явно недостаточно для обеспечения необходимой механической прочности и требуемых электрических параметров.

Можно ли использовать болтовые наконечники и соединители с эксцентриковым отверстием на напряжение 35 кВ?

Нет. При использовании болтовых наконечников и соединителей на напряжение 35 кВ требуется не только создание хорошего контакта, но и выравнивание напряженности электрического поля, оказывающего сильное влияние на работу контактного соединения при таком напряжении. Для создания плавного перехода от жилы к корпусу болтового наконечника/соединителя, торцевая фаска должна быть достаточно большой, а отверстие в корпусе — центрально симметричным, чтобы не допустить смещение жилы по отношению к корпусу и, тем самым, не вызвать локальную напряженность электрического поля. Для напряжения 20 и 35 кВ заводом «КВТ» была разработана специальная линейка болтовых наконечников и соединителей НБЕ-35 и СБЕ-35, удовлетворяющих этим требованиям. Серия 35кВ также отличается от наконечников и соединителей рассчитанных до 10 кВ материалом самих болтов: латунь вместо из алюминиевого сплава и наличием смазки электротехнической пастой.

Нужен ли какой-то инструмент для монтажа болтовых кроме набора гаечных ключей?

Набор гаечных ключей – это явно не тот инструмент, которым можно затягивать и срывать болтовые головки с наконечников. Подойдет набор торцевых шестигранных головок с трещоткой. Помимо этого, потребуется также специальная струбцина для фиксации и удержания наконечников и соединителей в процессе монтажа и срыва головок. Все необходимые инструменты для монтажа болтовых наконечников и соединителей: ключ-трещотка, сменные головки с внутренним шестигранником и струбцина объединены в профессиональном наборе НМБ-6 (КВТ). Набор упакован в удобную тканевую сумку для переноски и является беспроигрышной инвестицией для кабельщиков – монтажников.

Что делать, если после срыва болтовых головок на корпусе соединителя остались выступы от болтов?

Наличие или отсутствие выступов во многом зависит от конструкции самих болтов. В случае, если «тело» болта с нарезанной резьбой имеет всего одну глубокую проточку (так называемую «срывную шейку») в месте предполагаемого срыва головки, то почти наверняка после срыва головки останется выступ. Особенно часто это будет проявляться при монтаже кабелей с максимальным сечением из того диапазона, на который рассчитан соединитель или наконечник. Кроме того, некачественный материал или неправильно рассчитанное усилие срыва головки, а также любые отклонения в диаметре срывной шейки могут привести к преждевременному срыву и выступам оставшимся на поверхности. Поэтому в случае болтовых наконечников и соединителей, как ни в каких других электротехнических изделиях, прежде всего, важно выбирать поставщика, обладающего необходимым парком современного высокоточного оборудования и способного соблюсти строгие технологические требования. Например, в болтовых наконечниках и соединителях производства «КВТ», многоуровневая конструкция болтов заложена уже в качестве базовой. Наличие не одной, а нескольких срывных шеек обеспечивает срыв болтов вровень или ниже поверхности корпуса. В случае если по тем или иным причинам монтажник встретился с проблемой выступающих болтов после срыва головок, то необходимы следующие действия: – для наконечников и соединителей на напряжение 1 и 10 кВ достаточно обточить и сгладить напильником острые режущие кромки на сорванной поверхности болта. Таким образом, чтобы усаживаемая впоследствии термоусадочная трубка налезла на соединение и не повреждалась после монтажа. Перед усадкой трубки необходимо тщательно убрать все металлические опилки. – для наконечников и соединителей на напряжение 20 и 35 кВ никаких выступов быть не должно. Неровности и выступы должны быть зашлифованы вровень с поверхностью корпуса. Перед усадкой термоусаживаемой трубки необходимо тщательно убрать и удалить все металлические опилки.

У разных производителей встречается разная конструкция лопатки болтовых наконечников: лопатка под углом, посередине наконечника, с выносом и как у «КВТ» – какие выбрать?

Выбор конструкции болтового наконечника зависит от многих факторов. Наконечник с размещением лопатки по центру корпуса относительно центральной оси, ограничен длиной лопатки относительно ширины токопроводящей шины. Если расстояние до крепежного отверстия на шине больше, чем длина лопатки наконечника — подключить последний не представляется возможным. При расположении лопатки под углом относительно плоскости корпусной части наконечника и, соответственно, самой жилы, возникают сложности при подключении, связанные с необходимостью изгиба кабельных жил, а в ограниченном пространстве щитового устройства подобное вообще бывает невозможно. Если лопатка наконечника «с выносом», то есть, смещена относительно центральной оси и расположена ниже корпуса, то нет ограничений по ширине шины, и отсутствует необходимость изгибать жилы кабеля. Наконечник с такой конструкцией лопатки не имеет никаких ограничений.

Для чего внутри корпуса болтовых наконечников и соединителей нарезана резьба?

Зубчатый рельеф, выточенный на внутренней, цилиндрической поверхности болтовых наконечников и соединителей выполняет несколько важных функций: – увеличение механической прочности контактного соединения с жилой – разрушение оксидного слоя на поверхности алюминиевых жил кабеля – увеличение общей площади контактной поверхности кабельных жил с корпусом болтовых наконечников/соединителей

Можно ли для временной установки болтовых наконечников не срывать болтовые головки, а просто закрутить болты посильнее, чтобы впоследствии демонтировать?

Нельзя. Необходимые электрические и механические характеристики контактного соединения, делающие его работоспособным, достигаются правильно подобранным моментом срыва болтовых головок. Если головка не сорвана, это означает, что требуемое усилие еще не достигнуто и соединение не может быть надежным. А если головка сорвалась, то повторное использование болтового наконечника или соединителя становиться невозможным.

Чем отличаются болтовые наконечники НБЕ/СБЕ «КВТ» от винтовых наконечников «GPH»?

Технология монтажа в обоих типах наконечников идентична: крепеж на жилах кабеля осуществляется при помощи болтов (винтов) со срывными головками. Есть небольшие отличия в геометрических размерах и диапазонах сечений. В линейке «GPH» представлены две серии винтовых наконечников: экономная и стандартная. Различие между двумя сериями — в количестве болтов на один наконечник. В эконом серии «GPH» — это один болт на наконечник, в стандартной — по два болта (и соответственно 4 болта на гильзу). Все болтовые наконечники НБЕ/СБЕ производства «КВТ» имеют по два болта. Расположение болтов в «Евро-серии» не рядное, а под углом в 50° так же как в наконечниках «GPH». Прочие параметры, такие как форма, материал, из которого изготавливается наконечник; механическая прочность и контактное сопротивление наконечников «КВТ», аналогичны наконечникам, выпускаемым немецкой компанией «GPH».

Соединители СБЕ-35 – универсальные кабельные гильзы евросерии с Х-образным (угловым) расположением болтов со срывными головками в соответствии с европейскими стандартами.. Предназначены для соединения кабельных жил любого типа (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых) на напряжение до 10кВ включительно.

В отличие от моноразмерных кабельных наконечников и гильз под опрессовку, болтовые наконечники и соединители перекрывают широкий диапазон сечений и могут быть использованы для монтажа на несколько размеров кабеля. Эта особенность обусловила популярность использования болтовых наконечников и соединителей в комплектации термоусаживаемых муфт.

Завод «КВТ» - единственное производство в России серийно выпускающее не только сами термоусаживаемые муфты, но и все типы кабельных наконечников и соединителей.

Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и уменьшения их стоимости. Ультрасовременные станки-роботы с ЧПУ гарантируют стабильно превосходное качество и точно выверенные размеры всей партии продукции, а также исключают возможное влияние человеческого фактора при производстве.

Расположение болтов под углом 50° относительно друг друга значительно увеличивает площадь пятна контакта кабельной жилы с наконечником, повышая качество всего соединения и уменьшая вероятность его выхода из строя в случае возникновения аварийных ситуаций.

Отверстие для ввода кабельной жилы в болтовых соединителях СБЕ-35 размещено центрально-симметрично относительно оси корпуса для обеспечения равномерного распределения электрического поля. Вся внутренняя цилиндрическая поверхность соединителей «КВТ» имеет зубчатый рельеф для увеличения площади электрического контакта и механической прочности между гильзой и кабельной жилой. Конструкция предусматривает наличие внутренней перегородки, определяющей глубину захода кабельных жил. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой.

Применяемые в данном виде соединителей болты изготавливаются из латуни. Благодаря данному решению удалось добиться почти двукратного уменьшения требуемого для срыва головки болта момента при сохранении требуемой прижимной силы.

В отличие от дешевых аналогов все болтовые соединители СБЕ «КВТ» оснащены 4-мя и 6-ю (начиная с сечения 300 мм2) болтами, что позволяет обеспечить высокую механическую прочность соединения и качественный электрический контакт. Особая конструкция болтов «КВТ» предусматривает не только наличие двух срывных шеек с предустановленными моментами срыва головок вместо одной, но и усовершенствованную круглую головку болта с внутренним шестигранником, которая облегчает монтаж в условиях ограниченного пространства. Благодаря двухуровневому расположению шеек, срыв головки болта всегда происходит вровень, либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.

Болтовые соединители «КВТ» выполнены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и механической прочностью.

Все болтовые наконечники и соединители производства «КВТ» имеют штампованную маркировку с указанием диапазона сечений.
