| SKU | товарные позиции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Технология монтажа |
|---|---|---|---|---|---|---|
78398
|
4НБТ-300 | 1 | 300 | 1/2/3/4 | алюминиевый сплав | срывные болты |
|
78399
|
4НБТ-400 | 1 | 400 | 1/2/3/4 | алюминиевый сплав | срывные болты |
|
78400
|
6НБТ-500 | 1 | 500 | 1/2/3/4 | алюминиевый сплав | срывные болты |
|
78401
|
6НБТ-630 | 1 | 630 | 1/2/3/4 | алюминиевый сплав | срывные болты |
|
78402
|
6НБТ-800 | 1 | 800 | 1/2/3/4 | алюминиевый сплав | срывные болты |
| SKU | товарные позиции | L | L₁ | L₂ | L₃ | B | S | D | d | d₁ | N | A | A₁ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
78398
|
4НБТ-300 | 179 | 102 | 60 | 90 | 75 | 16 | 17 | 38 | 23.5 | 14 | 50 | 20 |
|
78399
|
4НБТ-400 | 179 | 102 | 60 | 90 | 75 | 16 | 17 | 42 | 26.5 | 14 | 50 | 20 |
|
78400
|
6НБТ-500 | 201 | 102 | 80 | 90 | 80 | 20 | 17 | 48 | 29.5 | 17 | 50 | 20 |
|
78401
|
6НБТ-630 | 201 | 102 | 80 | 90 | 80 | 20 | 17 | 54 | 33.5 | 17 | 50 | 20 |
|
78402
|
6НБТ-800 | 201 | 102 | 80 | 90 | 80 | 22 | 17 | 59 | 37.5 | 17 | 50 | 20 |

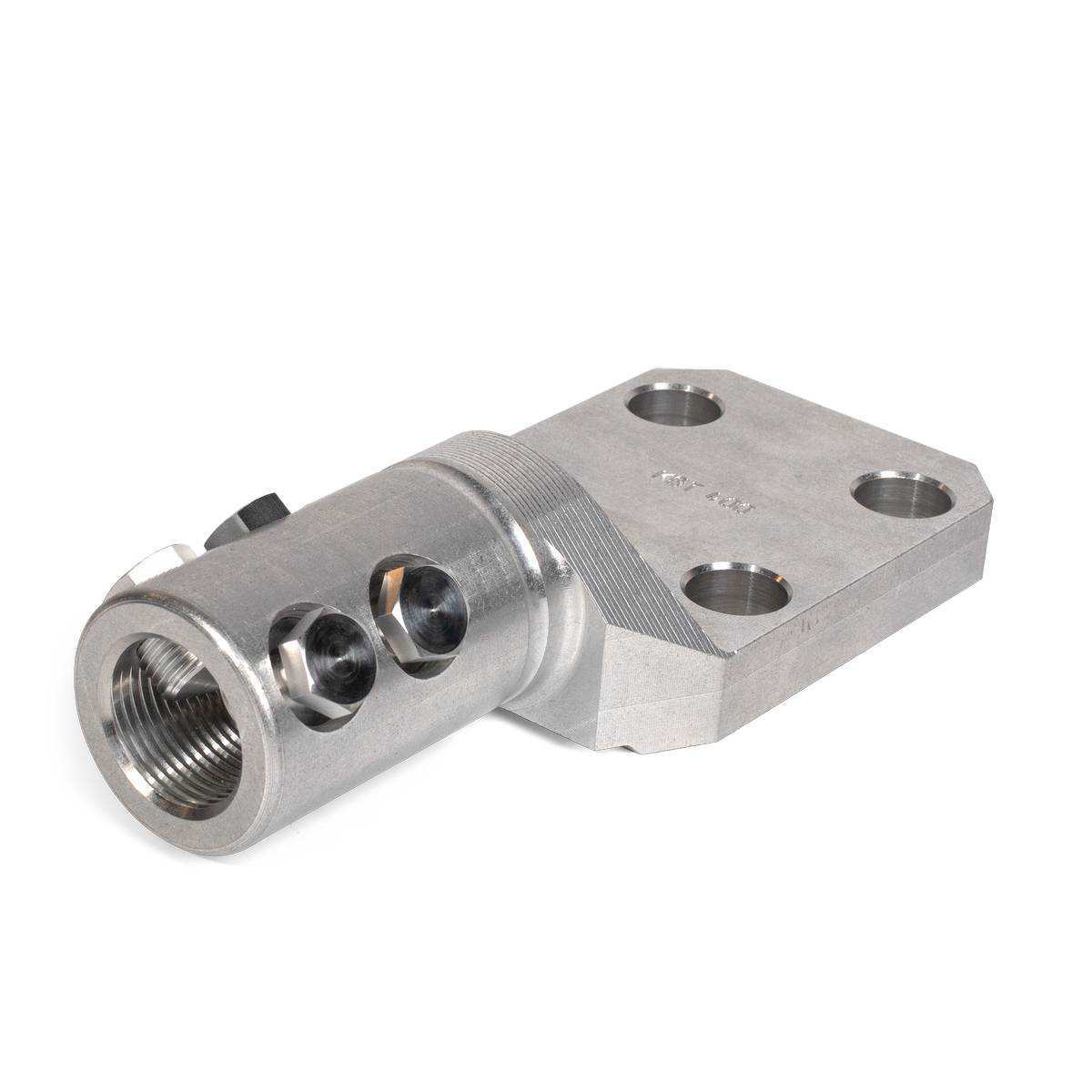

Наконечники НБТ– кабельные наконечники с рядным расположением болтов со срывными головками. Предназначены для оконцевания кабельных жил с БПИ и ПВХ изоляцией на постоянное и переменное напряжение до 1кВ включительно для сетей электротранспорта.
Болтовые наконечники НБТ выпускаются отдельно для каждого сечения.
Завод «КВТ» - единственное производство в России серийно выпускающее не только сами термоусаживаемые муфты, но и все типы кабельных наконечников и соединителей.
Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и уменьшения их стоимости. Ультрасовременные станки-роботы с ЧПУ гарантируют стабильно превосходное качество и точно выверенные размеры всей партии продукции, а также исключают возможное влияние человеческого фактора при производстве.
Отверстие для ввода кабельной жилы в болтовых наконечниках НБТ размещено центрально-симметрично относительно оси корпуса для обеспечения равномерного распределения электрического поля. Вся внутренняя цилиндрическая поверхность наконечников КВТ имеет зубчатый рельеф для увеличения площади электрического контакта и механической прочности между наконечником и кабельной жилой. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой. Лопатка болтовых наконечников смещена относительно центральной оси корпуса, что обеспечивает удобство при подключении кабельной линии к шинам щитовых устройств.

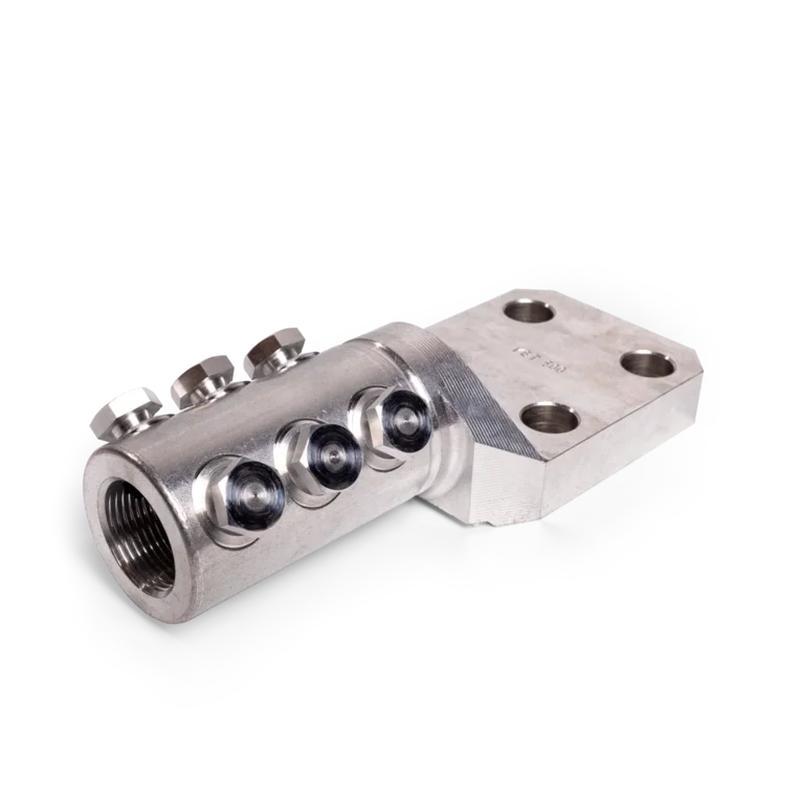

В отличие от стандартных серий наконечники НБТ оснащены большим количеством прижимных болтов 4-мя и 6-ю (начиная с сечения 500 мм2), что позволяет сохранять высокую механическую прочность соединения и качественный электрический контакт в условиях постоянных вибраций. Особая конструкция болтов «КВТ» предусматривает наличие не одной, а двух срывных шеек с предустановленными моментами срыва головок. Благодаря двухуровневому расположению шеек, срыв головки болта всегда происходит вровень, либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.
Болтовые наконечники «КВТ» выполнены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и механической прочностью.
