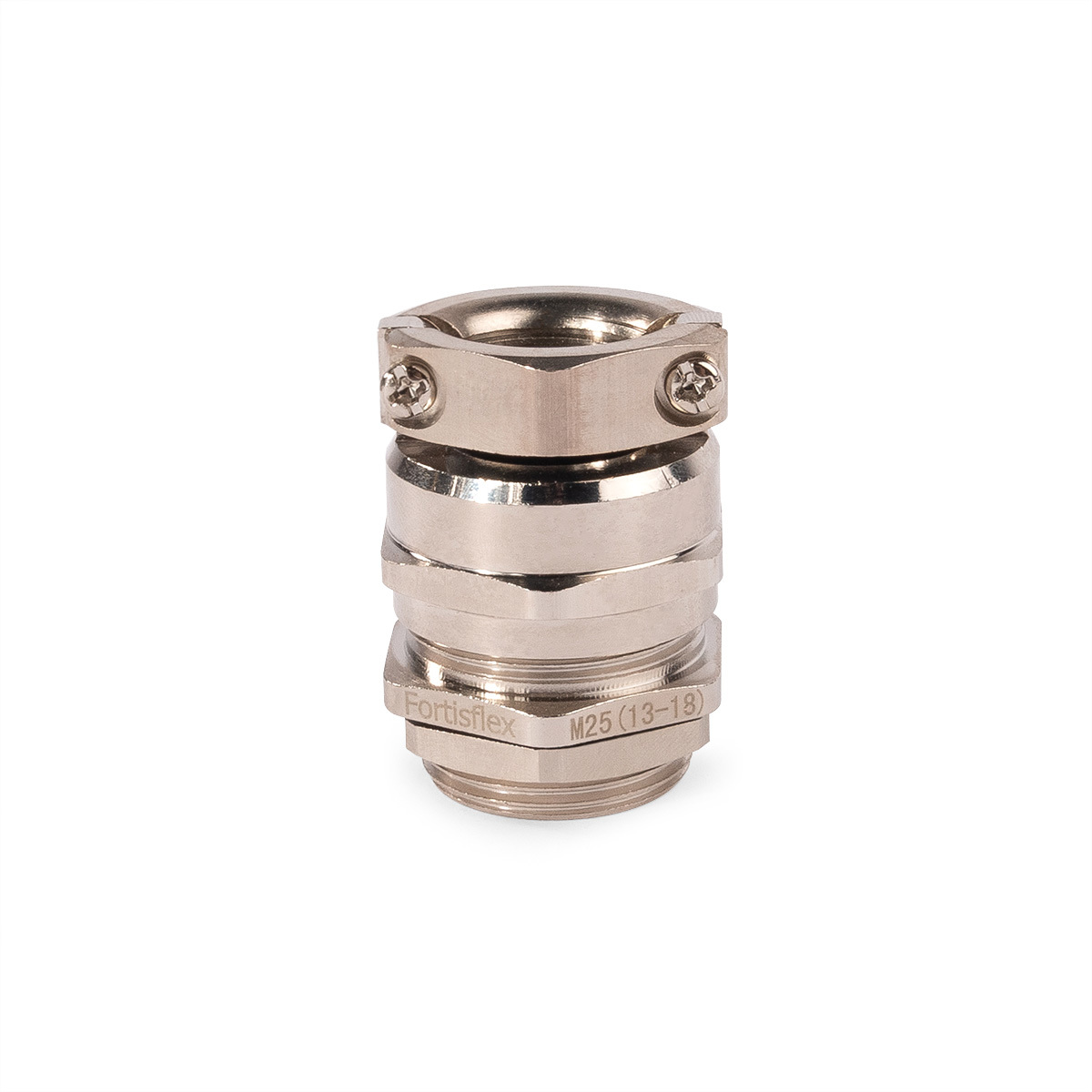

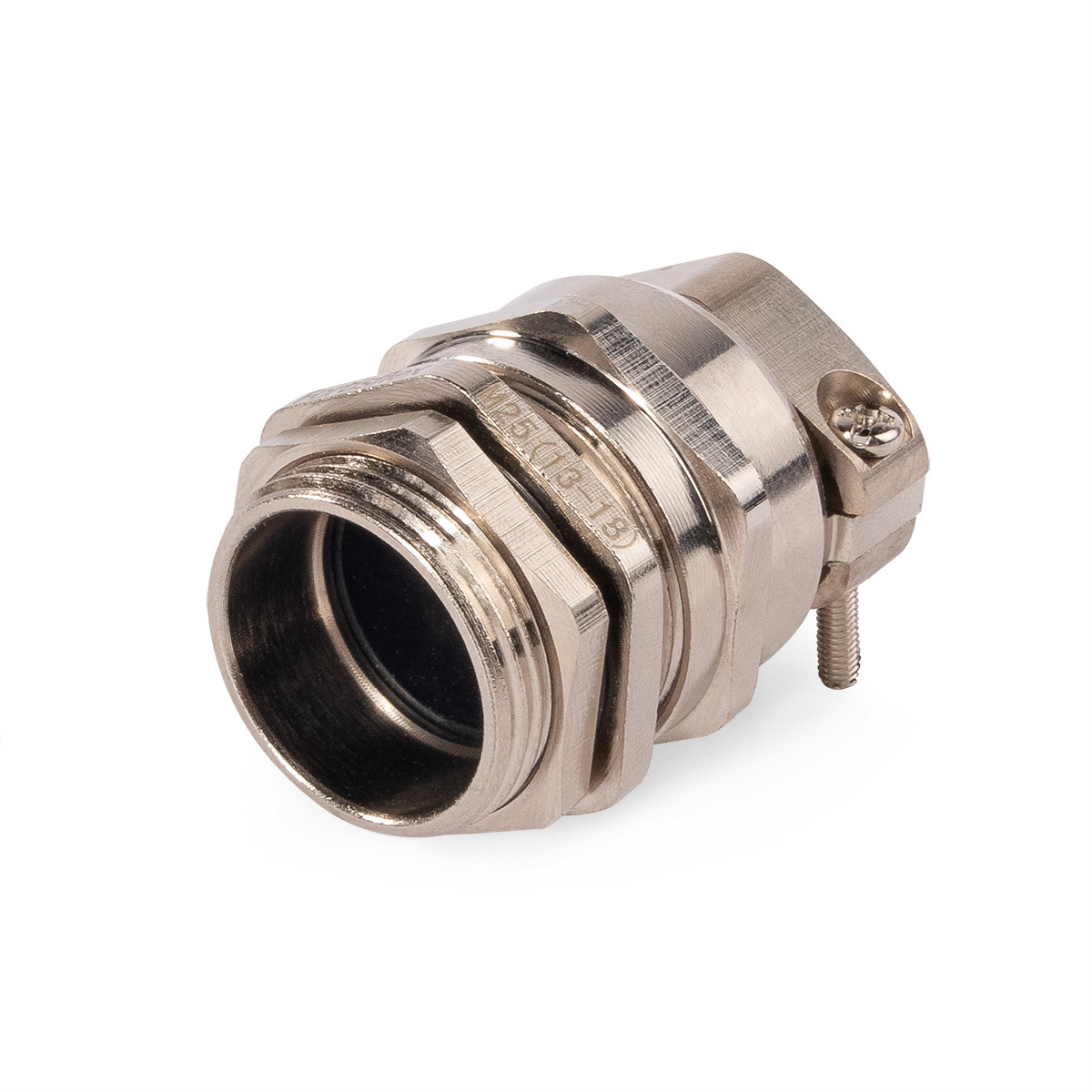

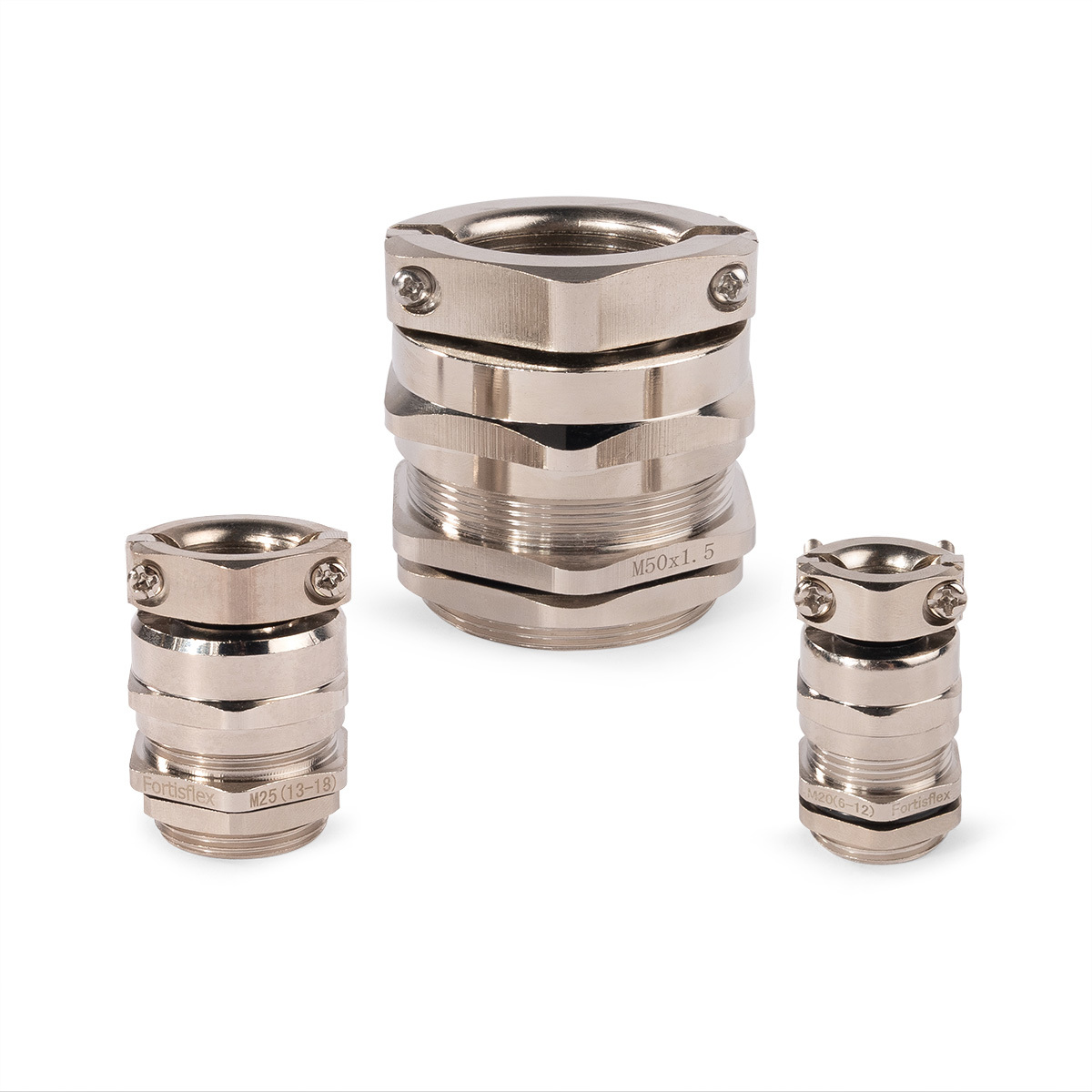

Кабельный ввод латунный c метрической резьбой «M»

Серия

ПРОФИ

тип: MGM-DL

Стойкость к ультрафиолету
Повышенной прочности
Cтойкость к погодным условиям
Не поддерживает горение
Не намагничиваемые
Вибростойкие
Маслостойкие
Морозоустойчивые
Не содержат галогенов
Многоразового использования
Влагостойкие
Степень защиты IP68

Для герметичного ввода–вывода кабелей и проводов в корпусах электрощитового оборудования

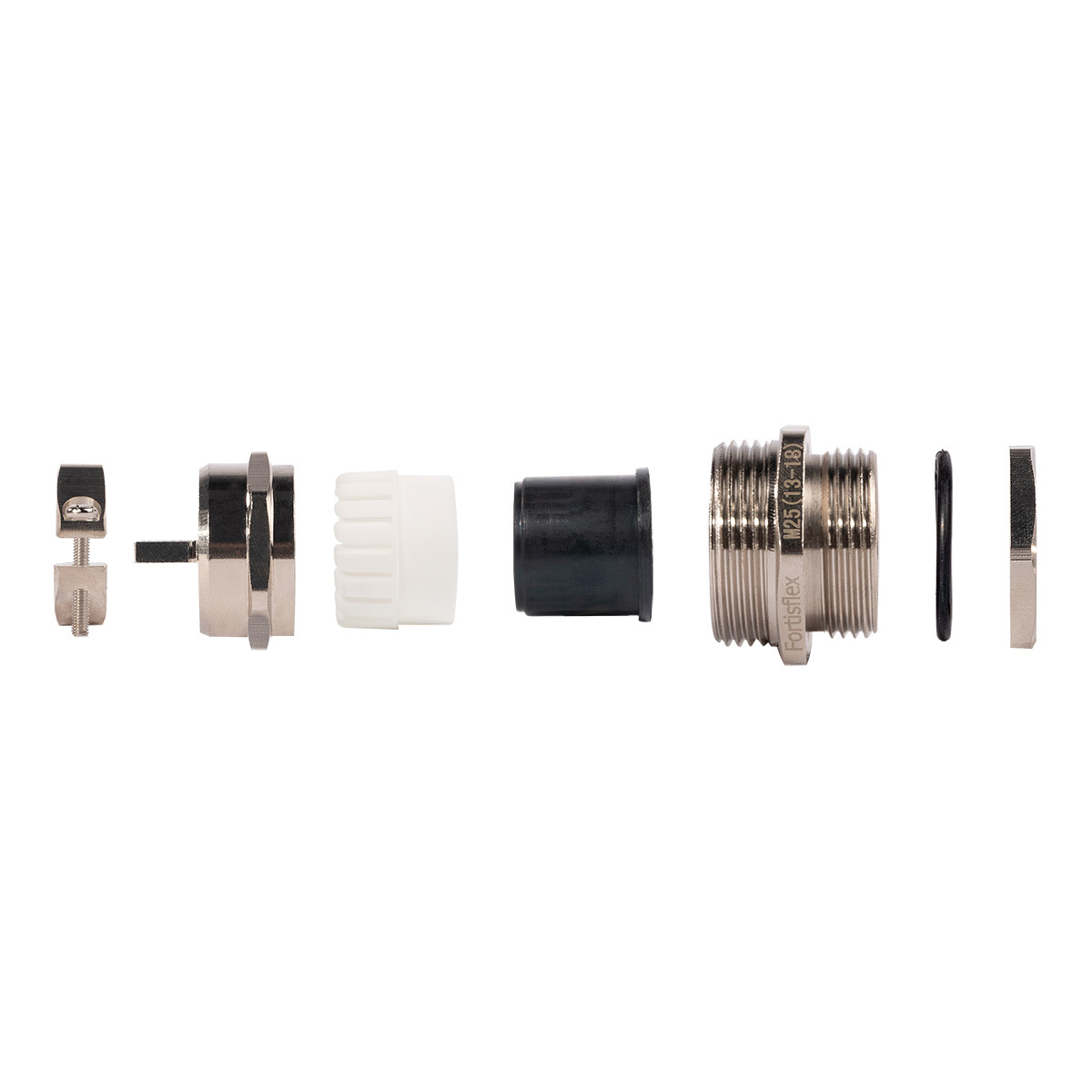

Материал:
- гайка, корпус, накидная гайка: никелированная латунь
- прижимная вставка: нейлон 6.6 по UL94 V2
- уплотнительная вставка и кольца: неопрен
Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120°С
Степень защиты IP68
Тип резьбы: метрическая по EN 60423

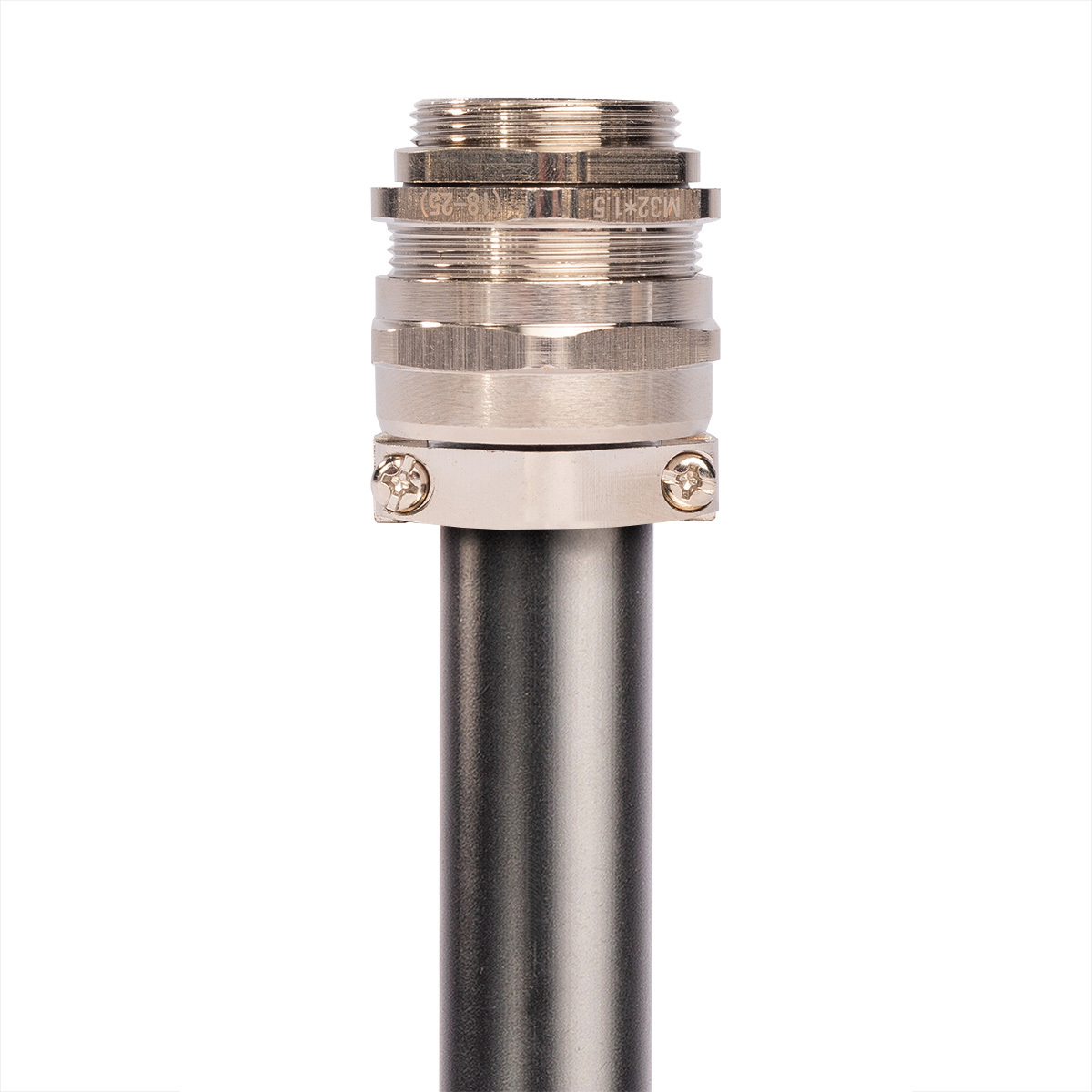

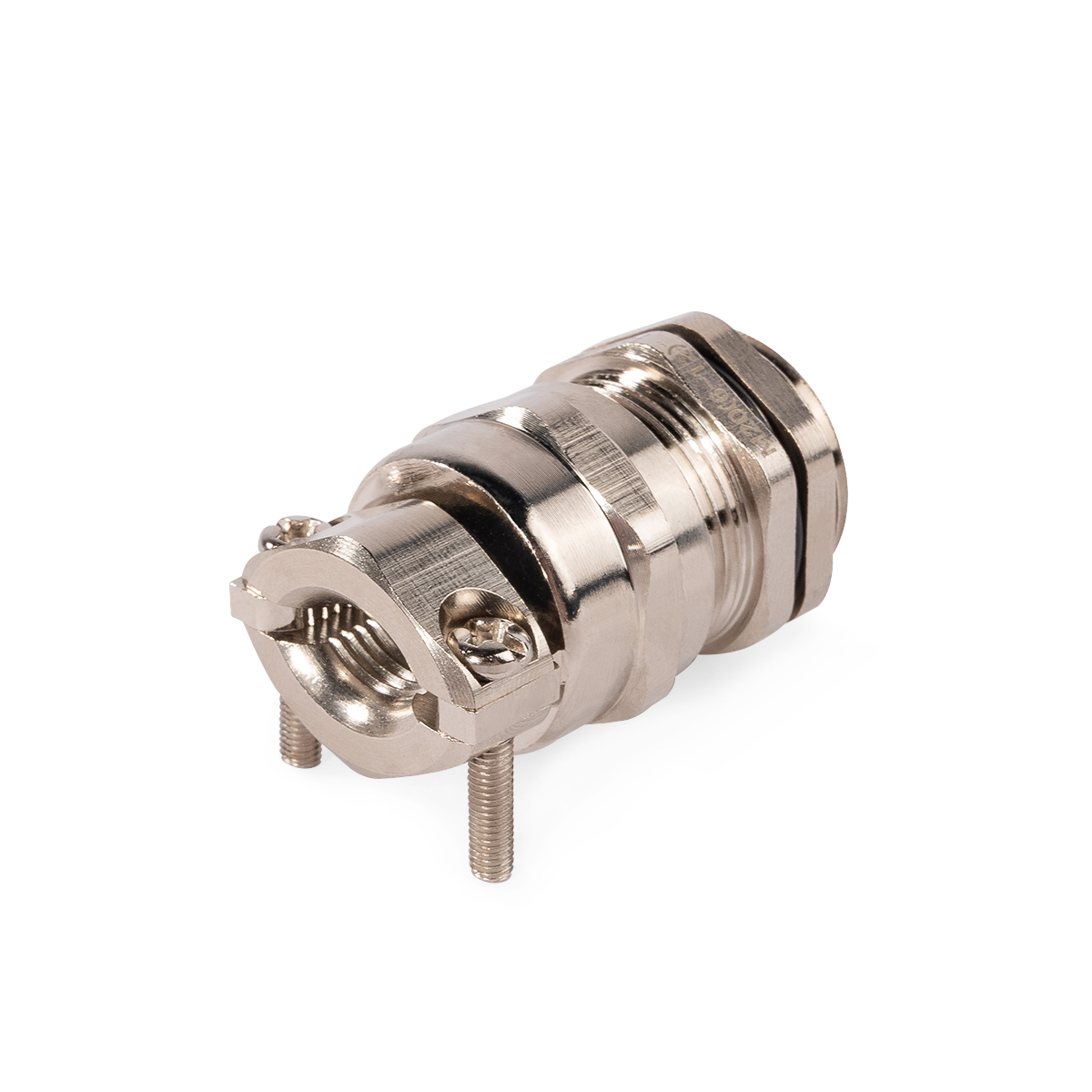

Особенности конструкции: в горловине кабельного ввода расположены две полугайки, затягивающиеся с помощью винтов, которые дополнительно фиксируют кабель и обеспечивают надежную защиту от вытягивания
Стойкие к синтетическим маслам и всем видам топлива
Благодаря пластмассовой вставке и резиновому кольцу обеспечивают герметичный обхват кабеля
Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
Защитная мембрана предотвращает попадание пыли
Инструмент для монтажа отверстий:
- системы гидравлические для пробивки отверстий:
  - ПГПО-60
  - ПГПО-60А
- прессы гидравлические для пробивки отверстий:
- матрицы МПО для пробивки круглых отверстий, наборы перфоформ:
  - НМПО-PG
  - НМПО-MG

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 3 года

Срок службы 10 лет

Документация на продукцию

Паспорт на кабельные вводы латунные MGM, MGM-L, MGM-XL, MGM-EMC, MGM-R, MGM-DL

Инструкция по монтажу на кабельные вводы

Сертификация

Отказное письмо: продукция Fortisflex

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
88631	MGM-DL 12 (3-6.5 мм)	10	шт	730.96
88632	MGM-DL 16 (4-8 мм)	10	шт	756.78
88633	MGM-DL 20 (6-12 мм)	10	шт	822.01
88634	MGM-DL 25 (13-18 мм)	10	шт	1 026.31
88635	MGM-DL 32 (18-25 мм)	5	шт	1 567.91
89022	MGM-DL 40 (22-30 мм)	3	шт	3 655.10
89023	MGM-DL 50 (32-38 мм)	1	шт	4 289.30
89024	MGM-DL 63 (37-44 мм)	1	шт	5 902.31

Всего позиций: 8

SKU	товарные позиции	Тип соединения	Материал корпуса	Покрытие	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
88631	MGM-DL 12 (3-6.5 мм)	ввод	латунь	никелированное	неопрен	метрическая	M12x1.5	3-6.5	12	6.5	6.5	IP 68	-40...100
88632	MGM-DL 16 (4-8 мм)	ввод	латунь	никелированное	неопрен	метрическая	M16x1.5	4-8	16	8	8	IP 68	-40...100
88633	MGM-DL 20 (6-12 мм)	ввод	латунь	никелированное	неопрен	метрическая	M20x1.5	6-12	20	12	8	IP 68	-40...100
88634	MGM-DL 25 (13-18 мм)	ввод	латунь	никелированное	неопрен	метрическая	M25x1.5	13-18	25	18	9	IP 68	-40...100
88635	MGM-DL 32 (18-25 мм)	ввод	латунь	никелированное	неопрен	метрическая	M32x1.5	18-25	32	25	10	IP 68	-40...100
89022	MGM-DL 40 (22-30 мм)	ввод	латунь	никелированное	неопрен	метрическая	M40x1.5	22-30	40	30	11	IP 68	-40...100
89023	MGM-DL 50 (32-38 мм)	ввод	латунь	никелированное	неопрен	метрическая	M50x1.5	32-38	50	38	13	IP 68	-40...100
89024	MGM-DL 63 (37-44 мм)	ввод	латунь	никелированное	неопрен	метрическая	M63x1.5	37-44	63	44	14	IP 68	-40...100

Всего позиций: 8

SKU	товарные позиции	H	S	S₁	D	GL	AG
88631	MGM-DL 12 (3-6.5 мм)	25	14	14	6.5	6.5	12
88632	MGM-DL 16 (4-8 мм)	27	18	18	8	8	16
88633	MGM-DL 20 (6-12 мм)	31	22	22	12	8	20
88634	MGM-DL 25 (13-18 мм)	37	30	27	18	9	25
88635	MGM-DL 32 (18-25 мм)	42	40	35	25	10	32
89022	MGM-DL 40 (22-30 мм)	41	50	50	30	11	40
89023	MGM-DL 50 (32-38 мм)	42	57	55	38	13	50
89024	MGM-DL 63 (37-44 мм)	44	64	68	44	14	63

Всего позиций: 8
