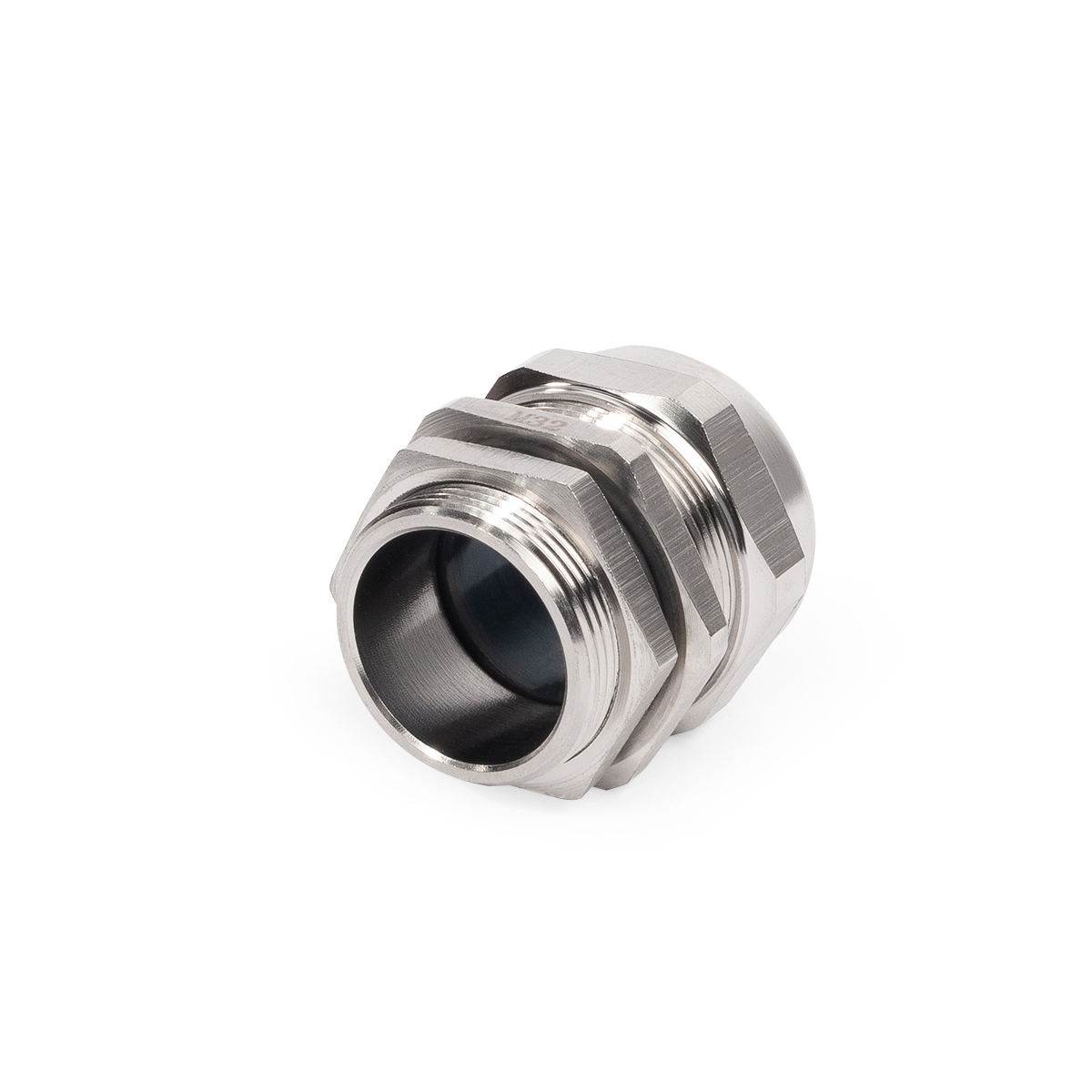

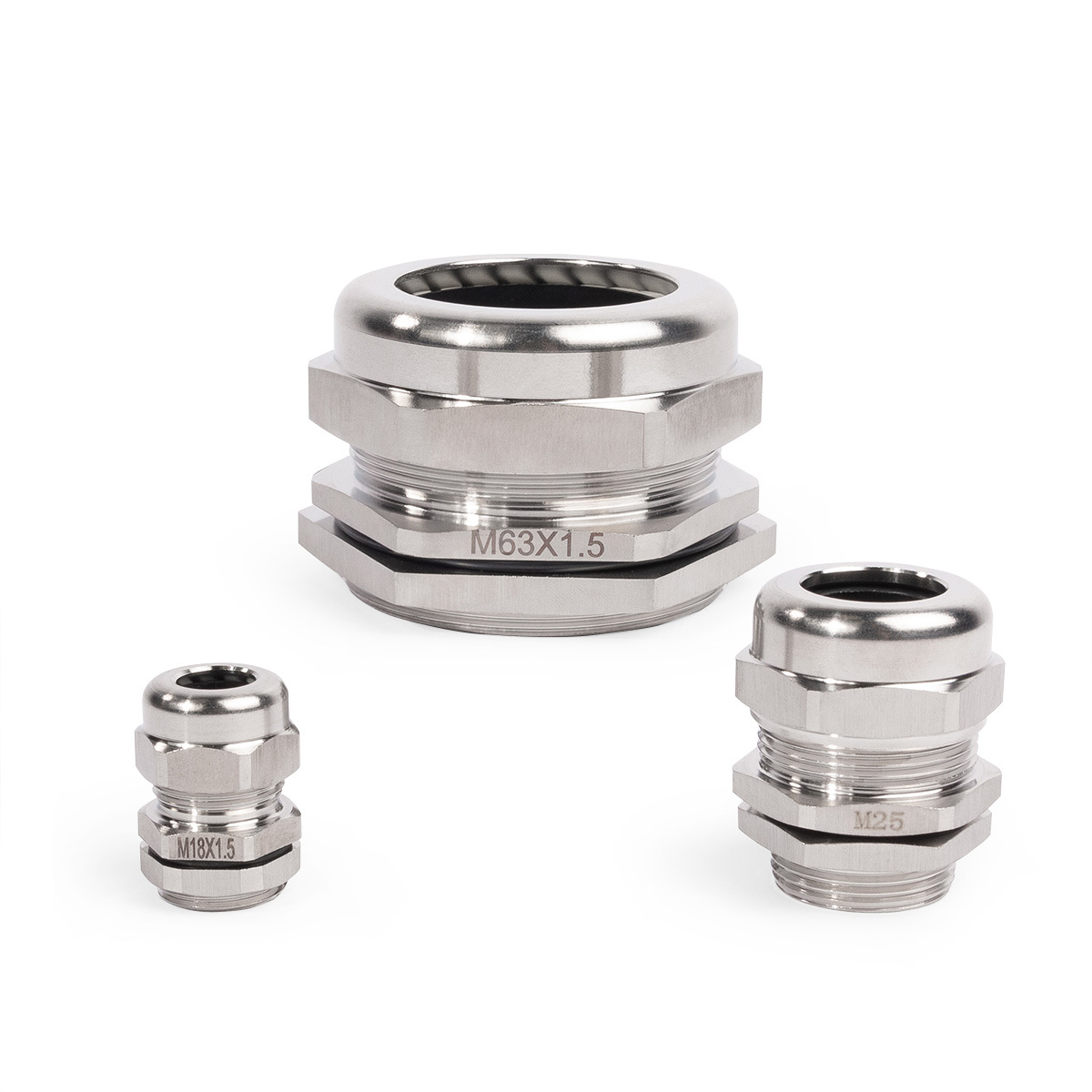

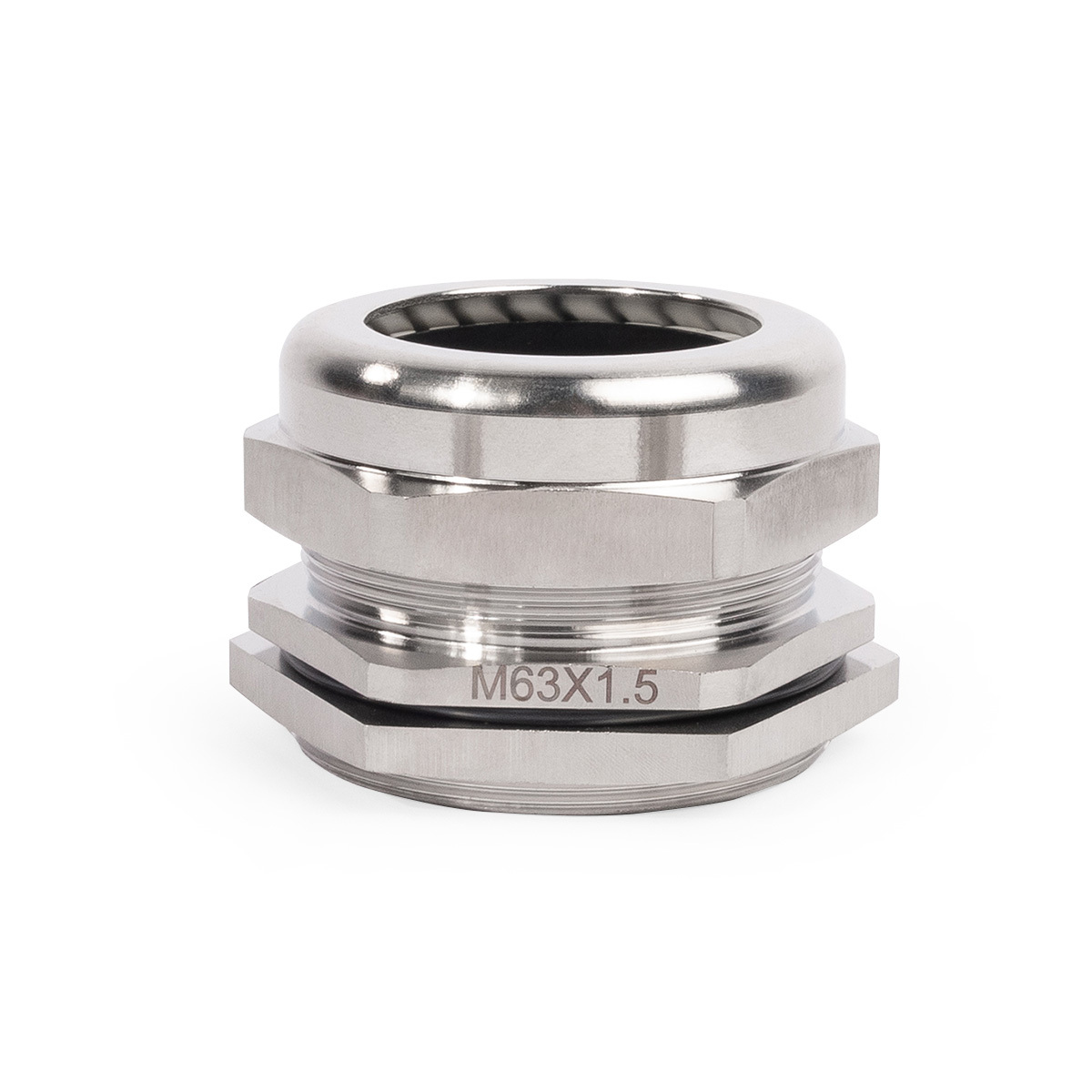

Кабельный ввод из нержавеющей стали

Серия

ПРОФИ

тип: MGM (INOX)

Стойкость к ультрафиолету
Повышенной прочности
Cтойкость к погодным условиям
Не поддерживает горение
Не намагничиваемые
Вибростойкие
Маслостойкие
Морозоустойчивые
Не содержат галогенов
Влагостойкие
Степень защиты IP68

Для герметичного ввода–вывода кабелей и проводов в корпусах электрощитового оборудования

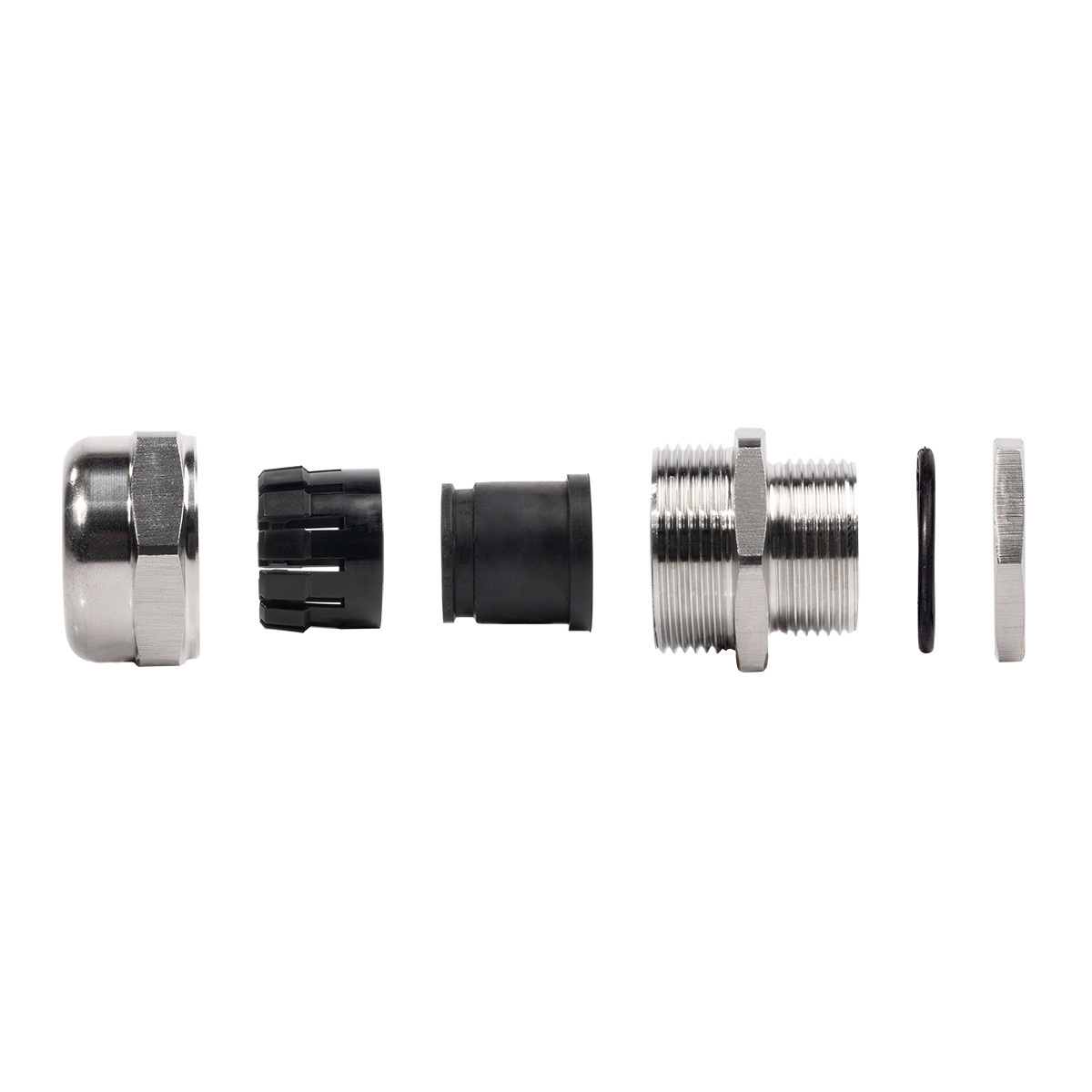

Материал:
- гайка, корпус, накидная гайка: нержавеющая сталь AISI 304
- прижимная вставка: нейлон 6.6, самозатухающий по UL94V2
- уплотнительная вставка и кольца: неопрен
Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120 °С
Степень защиты IP68
Тип резьбы: метрическая по EN 60423
Стойкие к синтетическим маслам и всем видам топлива

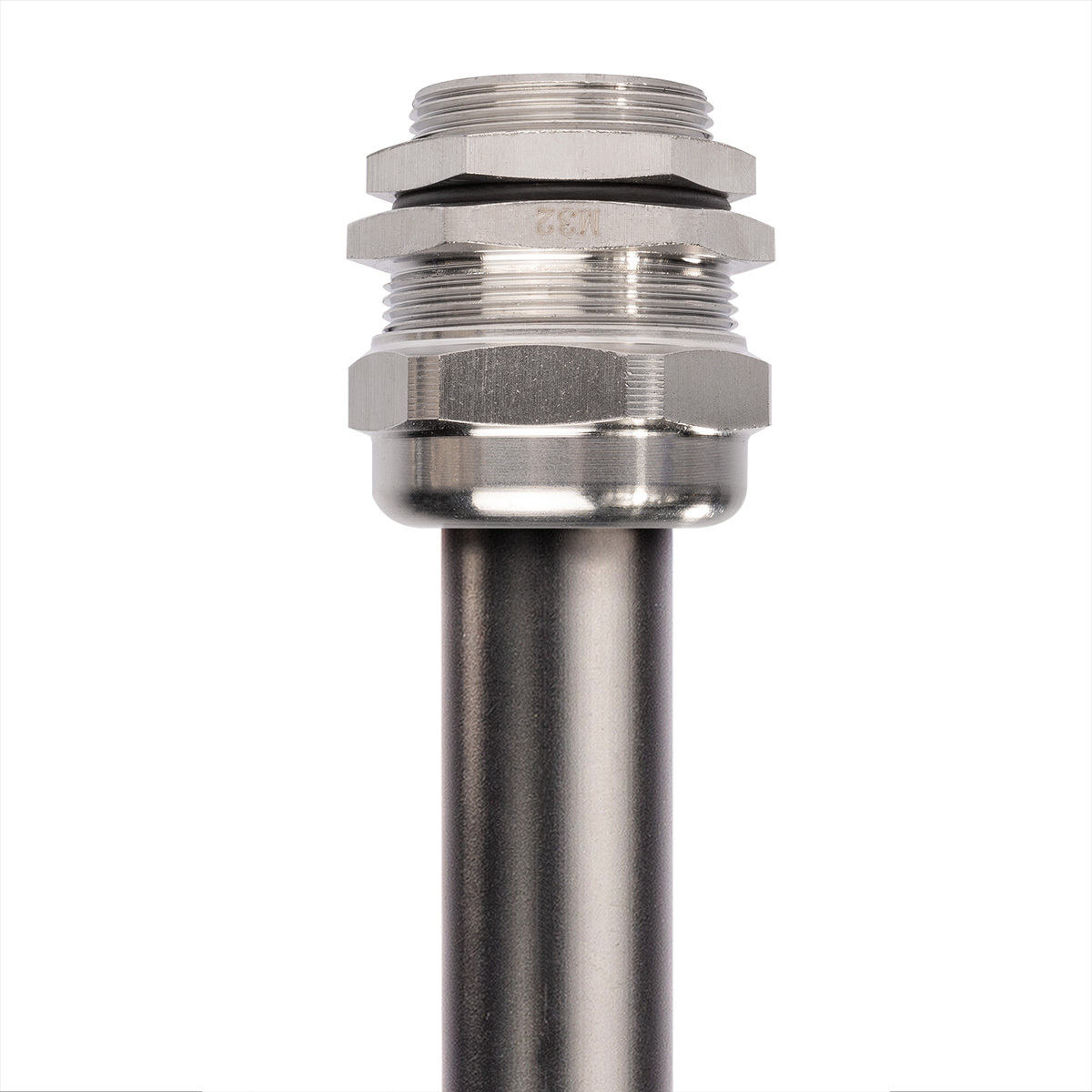

Благодаря пластмассовой вставке и резиновому кольцу обеспечивают герметичный обхват кабеля
Защитная мембрана предотвращает попадание пыли
Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
Инструмент для монтажа отверстий:

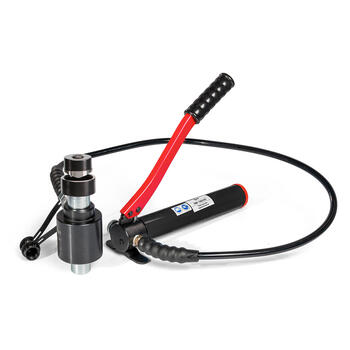

- системы гидравлические для пробивки отверстий:
  - ПГПО-60;
  - ПГПО-60А;
  - ПГПО-115
- прессы гидравлические для пробивки отверстий:
  - ПГРО-60А;
  - ПГРОу-60А;
  - ПГРОп-60А;
  - ПГАПО-60А
- матрицы МПО для пробивки круглых отверстий, наборы перфоформ:
  - НМПО-PG;
  - НМПО-MG

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 15 лет

Документация на продукцию

Паспорт на кабельные вводы из нержавеющей стали MGM (INOX)

Инструкция по монтажу на кабельные вводы

Сертификация

Отказное письмо: продукция Fortisflex

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
85433	MGM 12 (3-6.5 мм) (INOX)	10	шт	320.42
85434	MGM 16 (4-8 мм) (INOX)	10	шт	489.89
88013	MGM 18 (5-10 мм) (INOX)	10	шт	571.79
85435	MGM 20 (6-12 мм) (INOX)	10	шт	607.66
88015	MGM 22 (10-14 мм) (INOX)	10	шт	717.12
85436	MGM 25 (13-18 мм) (INOX)	10	шт	1 092.68

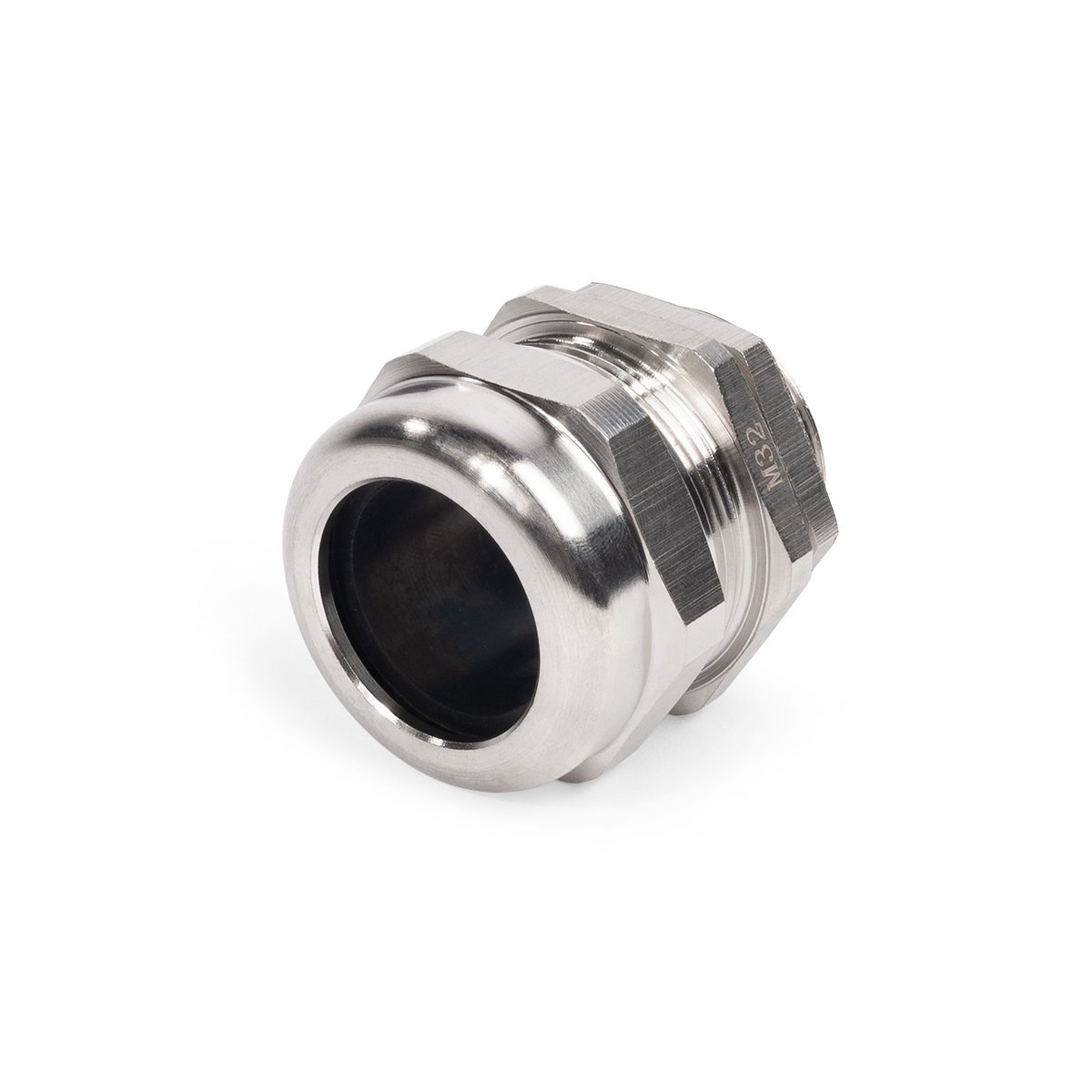

85437	MGM 32 (18-25 мм) (INOX)	4	шт	1 754.34
85438	MGM 40 (25-33 мм) (INOX)	4	шт	2 497.06
85439	MGM 50 (32-38 мм) (INOX)	4	шт	3 731.47
88020	MGM 63 (36-44 мм) (INOX)	2	шт	6 192.12
89025	MGM 72 (42-52 мм) (INOX)	1	шт	8 378.98
89026	MGM 75 (42-52 мм) (INOX)	1	шт	9 164.52
89027	MGM 80 (55-62 мм) (INOX)	1	шт	11 259.26
89028	MGM 88 (65-70 мм) (INOX)	1	шт	13 266.71

Всего позиций: 14

SKU	товарные позиции	Тип соединения	Материал корпуса	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
85433	MGM 12 (3-6.5 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M12x1.5	3-6.5	12	6.5	7	IP 68	-40...100
85434	MGM 16 (4-8 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M16x1.5	4-8	16	8	8	IP 68	-40...100
88013	MGM 18 (5-10 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M18x1.5	5-10	18	10	8	IP 68	-40...100
85435	MGM 20 (6-12 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M20x1.5	6-12	20	12	8	IP 68	-40...100
88015	MGM 22 (10-14 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M22x1.5	10-14	22	14	8	IP 68	-40...100
85436	MGM 25 (13-18 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M25x1.5	13-18	25	18	8	IP 68	-40...100
85437	MGM 32 (18-25 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M32x1.5	18-25	32	25	9	IP 68	-40...100
85438	MGM 40 (25-33 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M40x1.5	25-33	40	33	11	IP 68	-40...100
85439	MGM 50 (32-38 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M50x1.5	32-38	50	38	11	IP 68	-40...100
88020	MGM 63 (36-44 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M63x1.5	36-44	63	44	13	IP 68	-40...100
89025	MGM 72 (42-52 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M72x2	42-52	72	52	15	IP 68	-40...100
89026	MGM 75 (42-52 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M75x2	42-52	75	52	15	IP 68	-40...100
89027	MGM 80 (55-62 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M80x2	55-62	80	62	15	IP 68	-40...100
89028	MGM 88 (65-70 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M88x2	65-70	88	70	15	IP 68	-40...100

Всего позиций: 14

SKU	товарные позиции	H	S	S₁	D	GL	AG
85433	MGM 12 (3-6.5 мм) (INOX)	19	14	14	6.5	7	12
85434	MGM 16 (4-8 мм) (INOX)	20	18	18	8	8	16
88013	MGM 18 (5-10 мм) (INOX)	21	20	18	10	8	18
85435	MGM 20 (6-12 мм) (INOX)	22	22	22	12	8	20
88015	MGM 22 (10-14 мм) (INOX)	23	24	24	14	8	22
85436	MGM 25 (13-18 мм) (INOX)	27	30	27	18	9	27
85437	MGM 32 (18-25 мм) (INOX)	31	40	35	25	10	32
85438	MGM 40 (25-33 мм) (INOX)	37	50	45	33	11	40
85439	MGM 50 (32-38 мм) (INOX)	37	57	55	38	12	50
88020	MGM 63 (36-44 мм) (INOX)	38	64	68	44	13	63
89025	MGM 72 (42-52 мм) (INOX)	42	75	75	52	15	72
89026	MGM 75 (42-52 мм) (INOX)	42	78	78	52	15	75
89027	MGM 80 (55-62 мм) (INOX)	45	85	85	62	15	80
89028	MGM 88 (65-70 мм) (INOX)	48	94	94	70	15	88

Всего позиций: 14

SKU	товарные позиции	.stp
85433	MGM 12 (3-6.5 мм) (INOX)	скачать файл .stp
85434	MGM 16 (4-8 мм) (INOX)	скачать файл .stp
88013	MGM 18 (5-10 мм) (INOX)	скачать файл .stp
85435	MGM 20 (6-12 мм) (INOX)	скачать файл .stp
88015	MGM 22 (10-14 мм) (INOX)	скачать файл .stp
85436	MGM 25 (13-18 мм) (INOX)	скачать файл .stp
85437	MGM 32 (18-25 мм) (INOX)	скачать файл .stp
85438	MGM 40 (25-33 мм) (INOX)	скачать файл .stp
85439	MGM 50 (32-38 мм) (INOX)	скачать файл .stp
88020	MGM 63 (36-44 мм) (INOX)	скачать файл .stp
89025	MGM 72 (42-52 мм) (INOX)	скачать файл .stp
89026	MGM 75 (42-52 мм) (INOX)	скачать файл .stp
89027	MGM 80 (55-62 мм) (INOX)	скачать файл .stp
89028	MGM 88 (65-70 мм) (INOX)	скачать файл .stp

Всего позиций: 14
