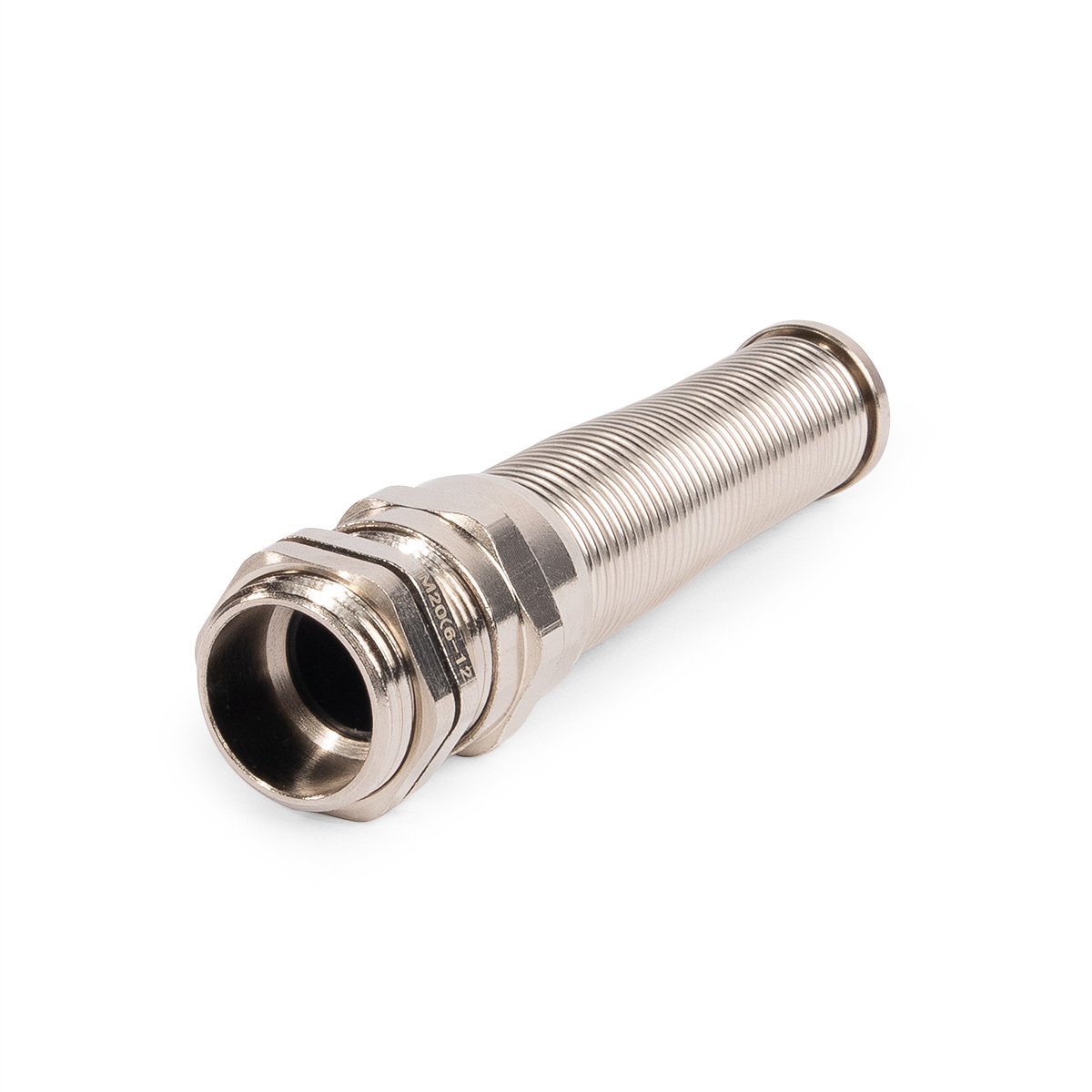

Кабельный ввод латунный c метрической резьбой «M»

Серия

ПРОФИ

тип: MGM-R

Стойкость к ультрафиолету
Повышенной прочности
Cтойкость к погодным условиям
Не поддерживает горение
Не намагничиваемые
Вибростойкие
Маслостойкие
Морозоустойчивые
Не содержат галогенов
Многоразового использования
Влагостойкие
Степень защиты IP68

Для герметичного ввода–вывода кабелей и проводов в корпусах электрощитового оборудования

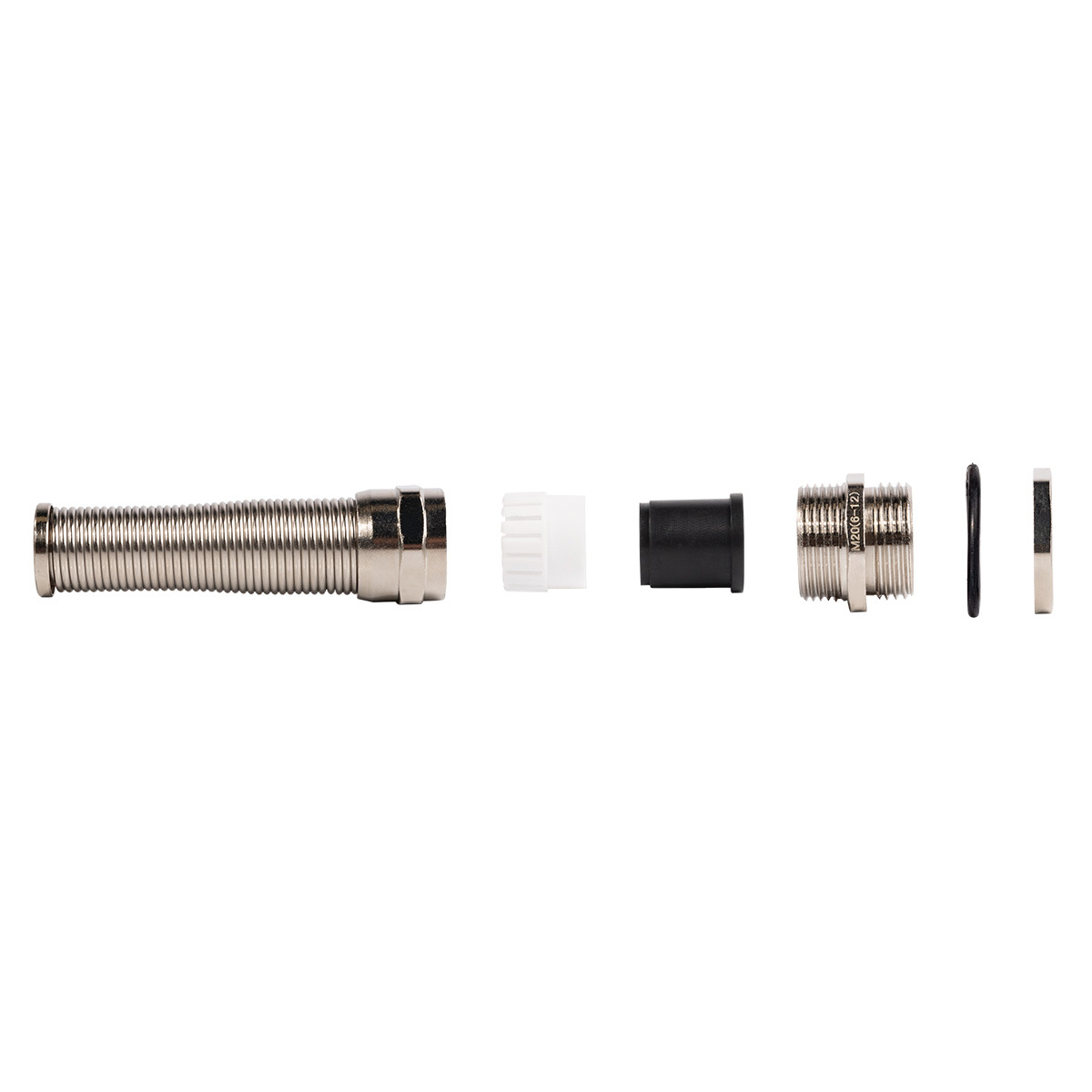

Материал:
- гайка, корпус, накидная гайка: никелированная латунь
- прижимная вставка: нейлон 6.6 по UL94 V2
- уплотнительная вставка и кольца: неопрен
Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120°С
Степень защиты IP68
Тип резьбы: метрическая по EN 60423

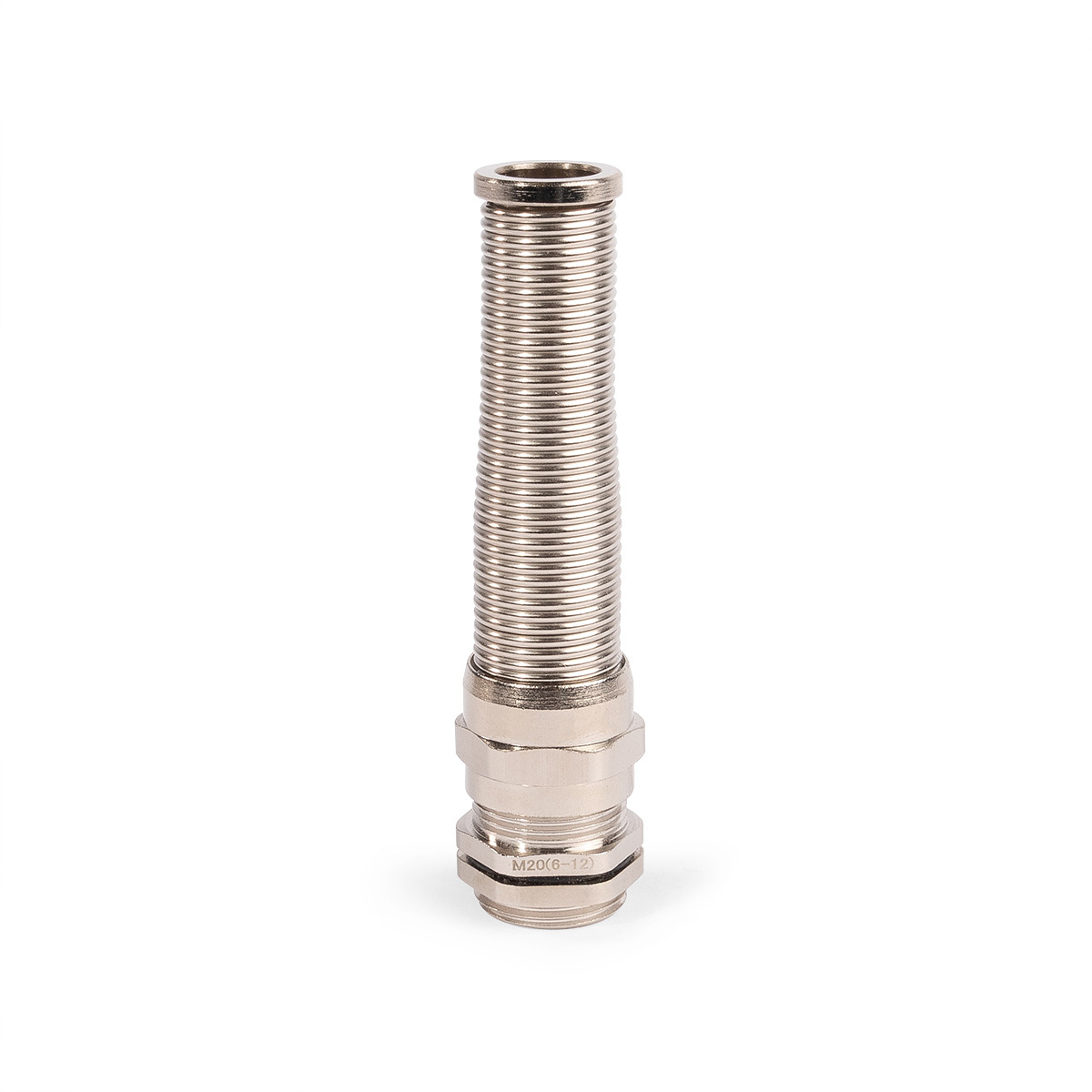

Особенности конструкции: гибкая муфта спиральной формы обеспечивает необходимый радиус изгиба и препятствует критическому перегибу провода в подвижных и вибрационных установках
Стойкие к синтетическим маслам и всем видам топлива

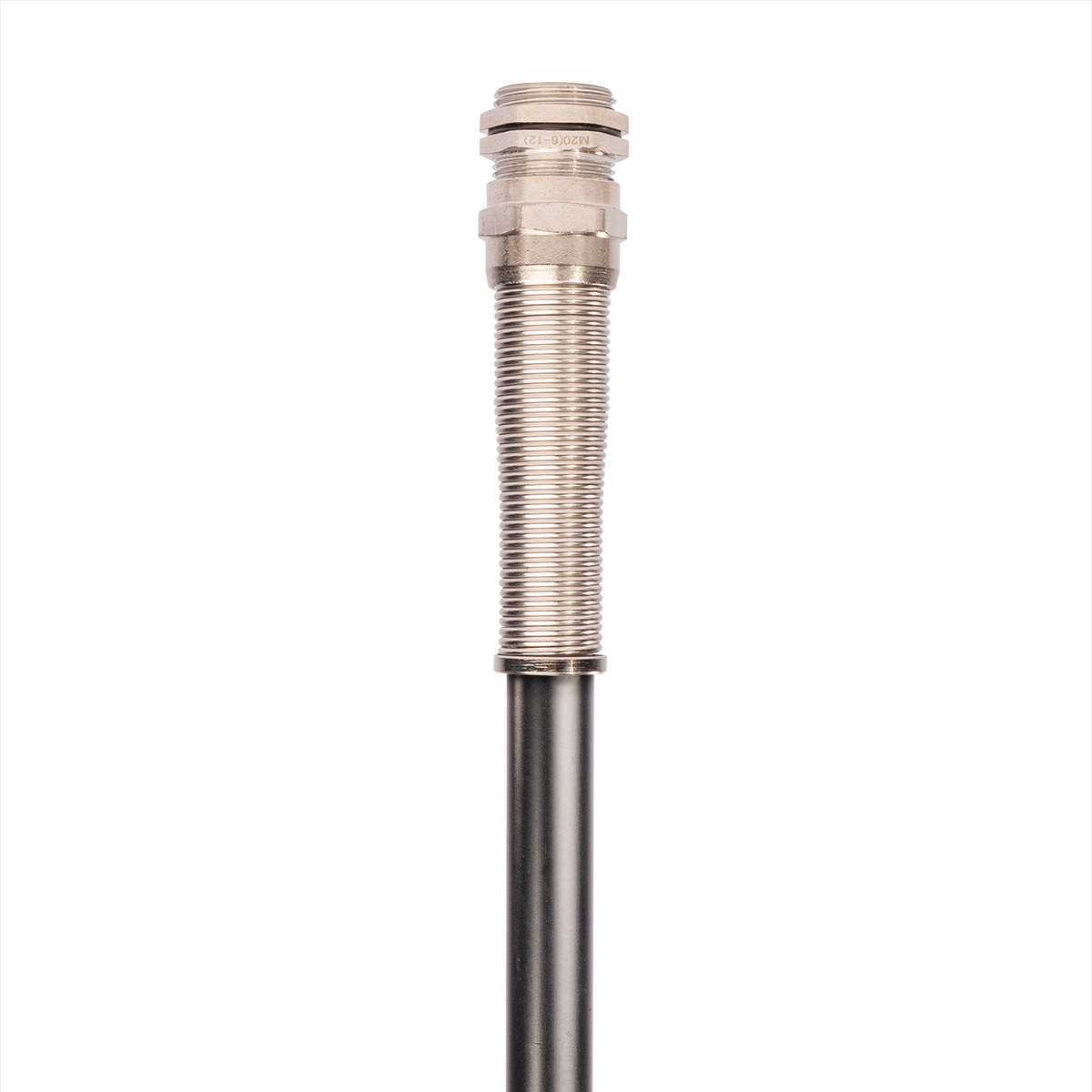

Благодаря пластмассовой вставке и резиновому кольцу обеспечивают герметичный обхват кабеля
Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
Инструмент для монтажа отверстий:
- системы гидравлические для пробивки отверстий:
  - ПГПО-60
  - ПГПО-60А
- прессы гидравлические для пробивки отверстий:
- матрицы МПО для пробивки круглых отверстий, наборы перфоформ:
  - НМПО-PG
  - НМПО-MG

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 3 года

Срок службы 10 лет

Документация на продукцию

Паспорт на кабельные вводы латунные MGM, MGM-L, MGM-XL, MGM-EMC, MGM-R, MGM-DL

Инструкция по монтажу на кабельные вводы

Сертификация

Отказное письмо: продукция Fortisflex

Информационные материалы

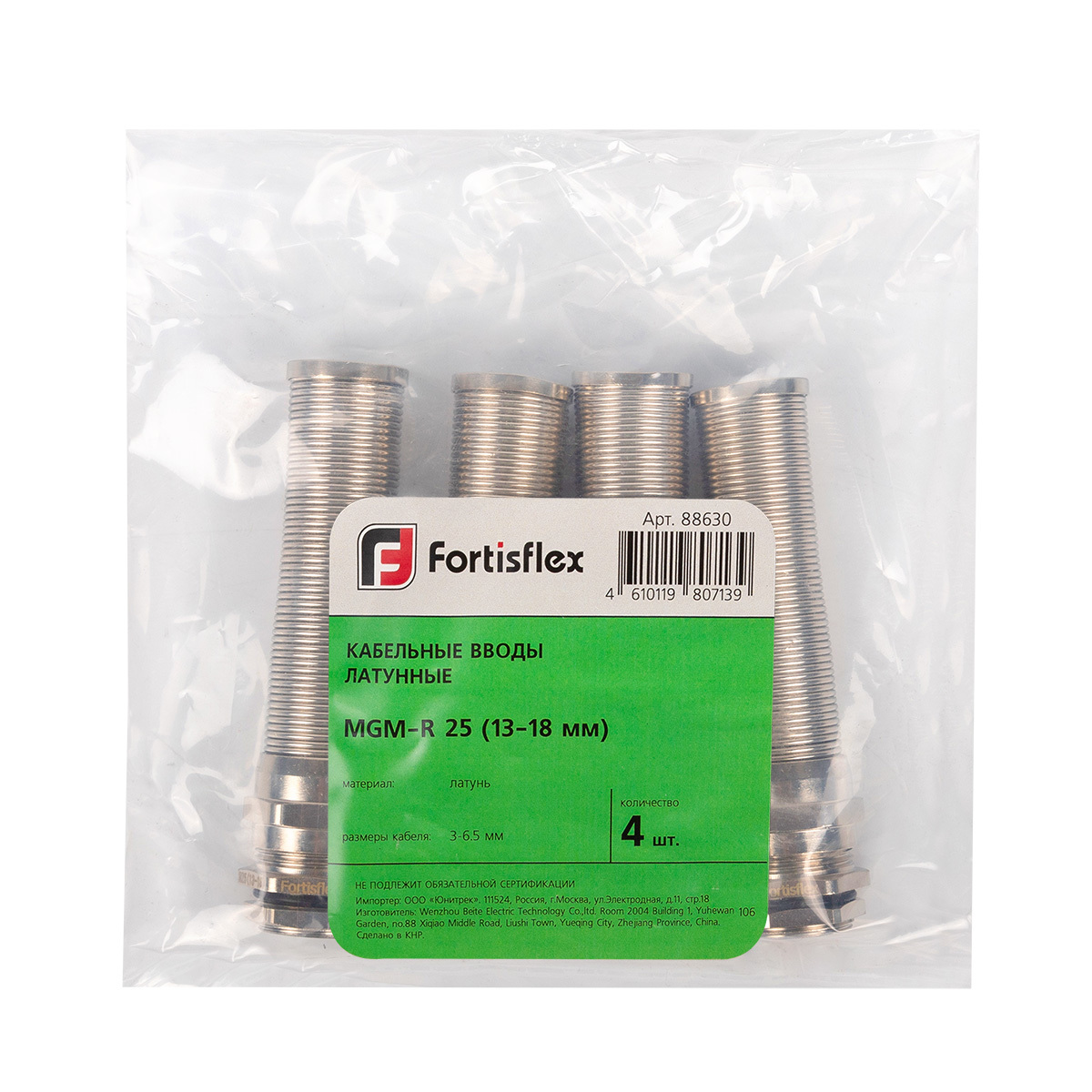

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
88627	MGM-R 12 (3-6.5 мм)	4	шт	304.93
88628	MGM-R 16 (4-8 мм)	4	шт	442.10
88629	MGM-R 20 (6-12 мм)	4	шт	763.12
88630	MGM-R 25 (13-18 мм)	4	шт	972.55

Всего позиций: 4

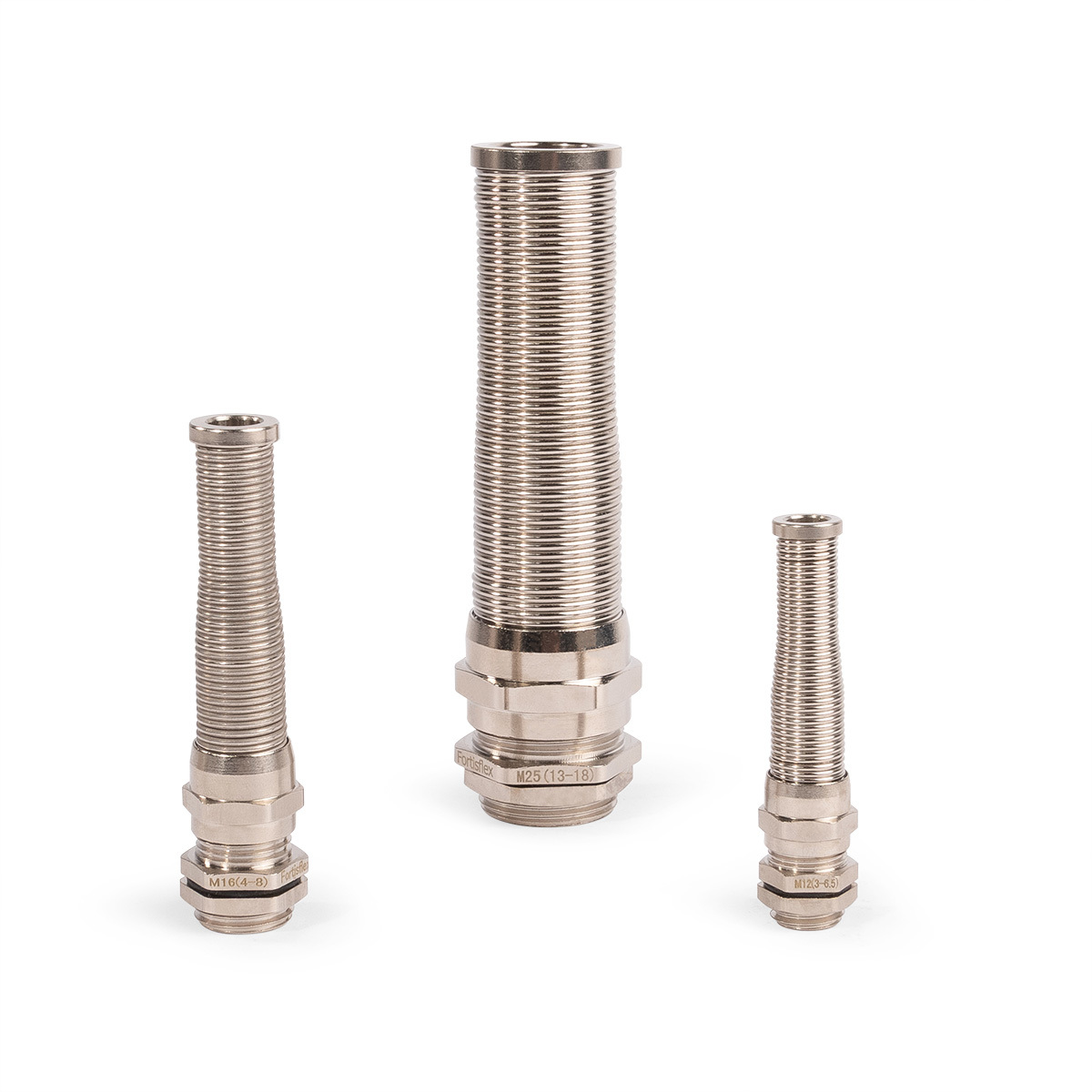

SKU	товарные позиции	Тип соединения	Материал корпуса	Покрытие	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
88627	MGM-R 12 (3-6.5 мм)	ввод	латунь	никелированное	неопрен	метрическая	M12x1.5	3-6.5	12	6.5	6.5	IP 68	-40...100
88628	MGM-R 16 (4-8 мм)	ввод	латунь	никелированное	неопрен	метрическая	M16x1.5	4-8	16	8	8	IP 68	-40...100
88629	MGM-R 20 (6-12 мм)	ввод	латунь	никелированное	неопрен	метрическая	M20x1.5	6-12	20	12	8	IP 68	-40...100
88630	MGM-R 25 (13-18 мм)	ввод	латунь	никелированное	неопрен	метрическая	M25x1.5	13-18	25	18	9	IP 68	-40...100

Всего позиций: 4

SKU	товарные позиции	H	S	D	GL	AG
88627	MGM-R 12 (3-6.5 мм)	65	14/14	6.5	6.5	12
88628	MGM-R 16 (4-8 мм)	75	18/18	8	8	16
88629	MGM-R 20 (6-12 мм)	80	22/22	12	8	20
88630	MGM-R 25 (13-18 мм)	90	27/27	18	9	25

Всего позиций: 4
