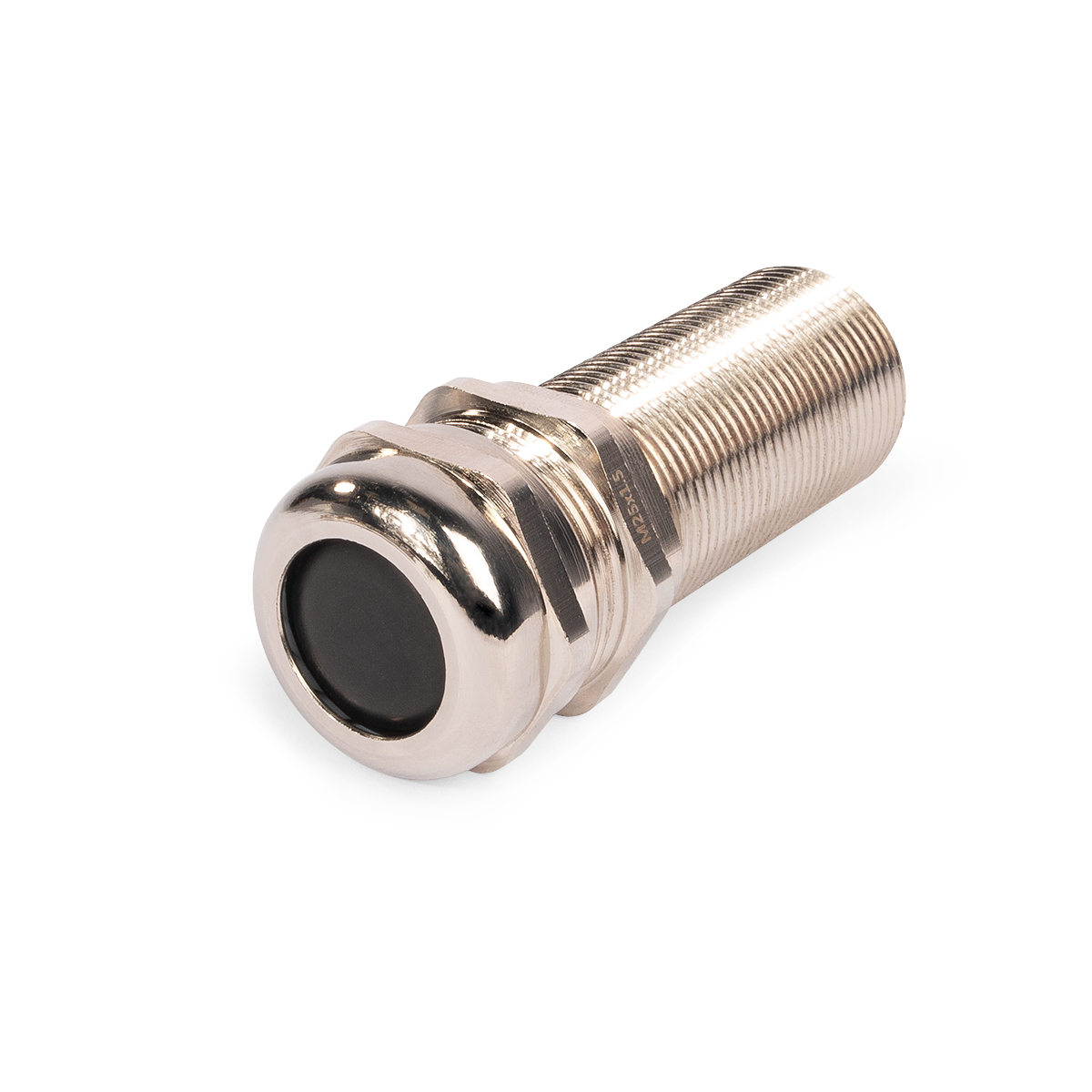

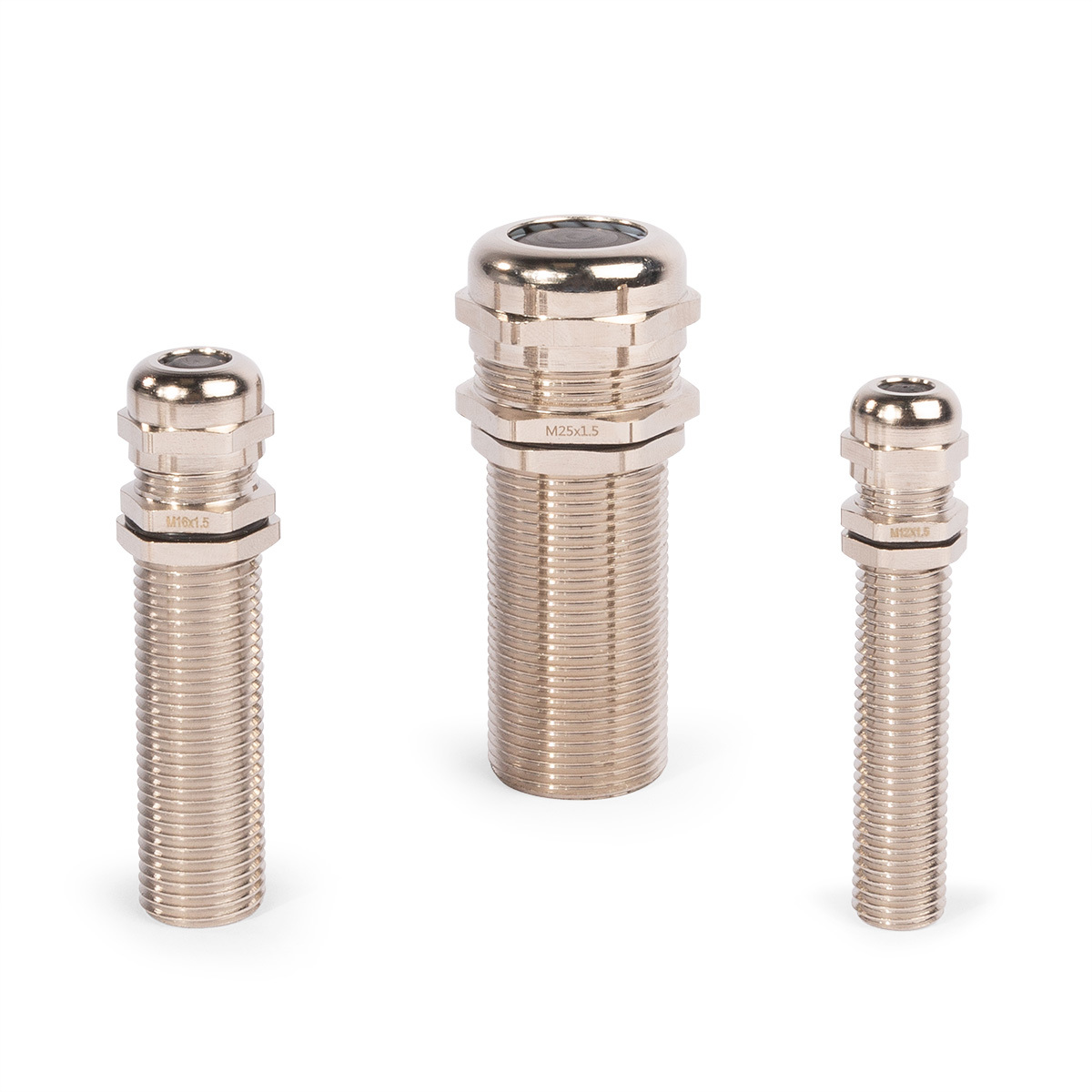

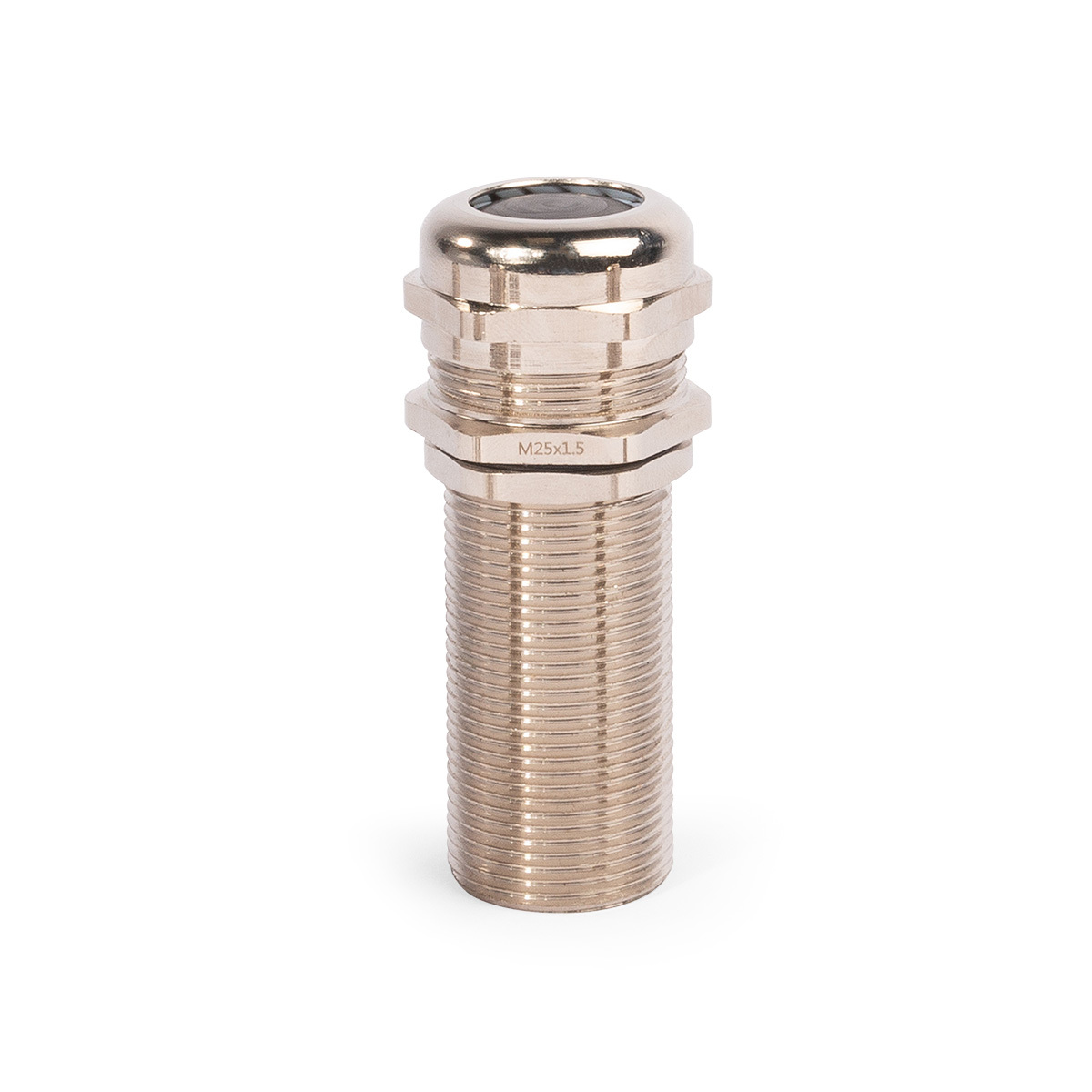

Кабельный ввод латунный c метрической резьбой «M»

Серия

ПРОФИ

тип: MGM-XL

Стойкость к ультрафиолету
Повышенной прочности
Cтойкость к погодным условиям
Не поддерживает горение
Не намагничиваемые
Вибростойкие
Маслостойкие
Морозоустойчивые
Не содержат галогенов
Многоразового использования
Влагостойкие
Степень защиты IP68

Для герметичного ввода–вывода кабелей и проводов в корпусах электрощитового оборудования

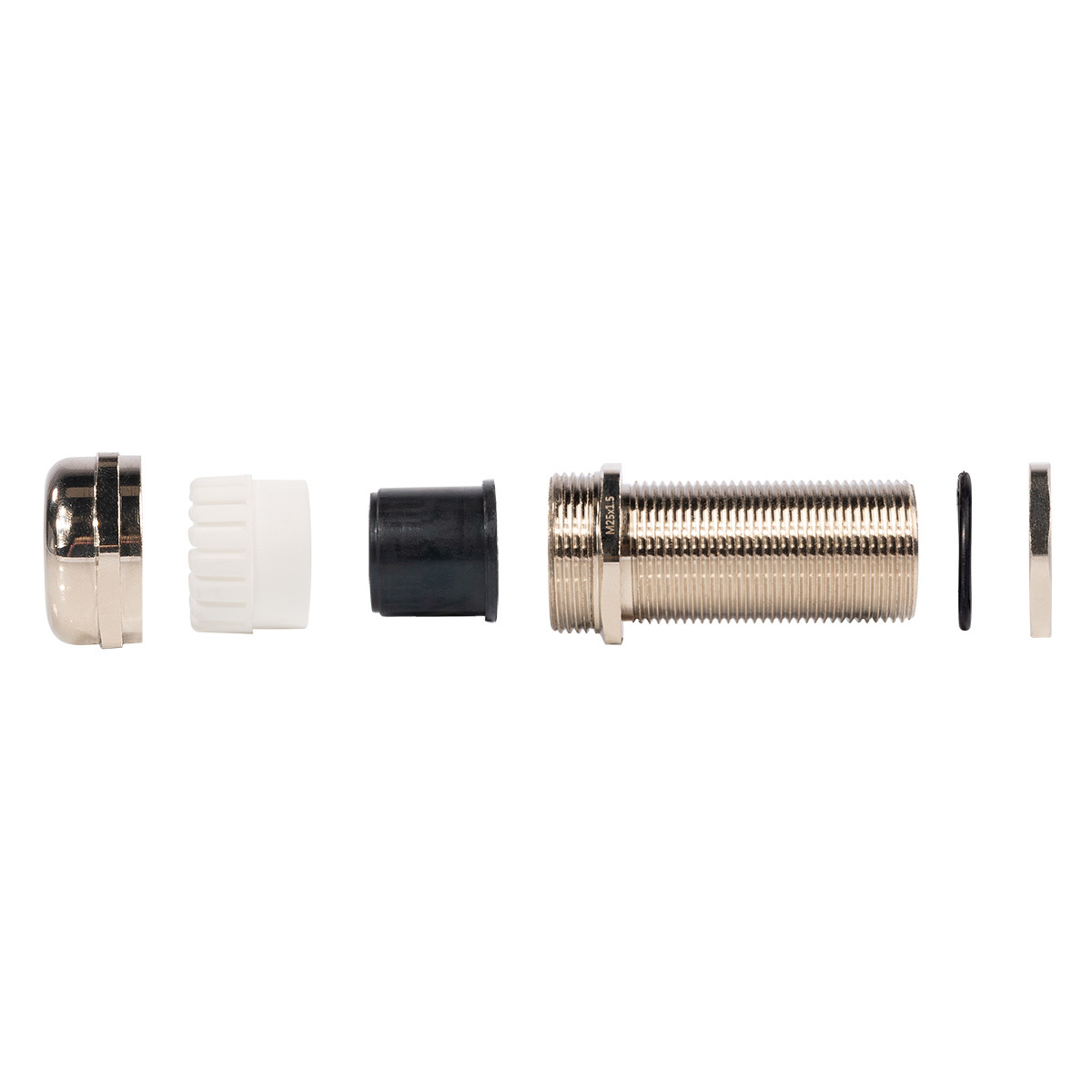

Материал:
- гайка, корпус, накидная гайка: никелированная латунь
- прижимная вставка: нейлон 6.6 по UL94 V2
- уплотнительная вставка и кольца: неопрен
Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120°С
Степень защиты IP68
Тип резьбы: метрическая по EN 60423

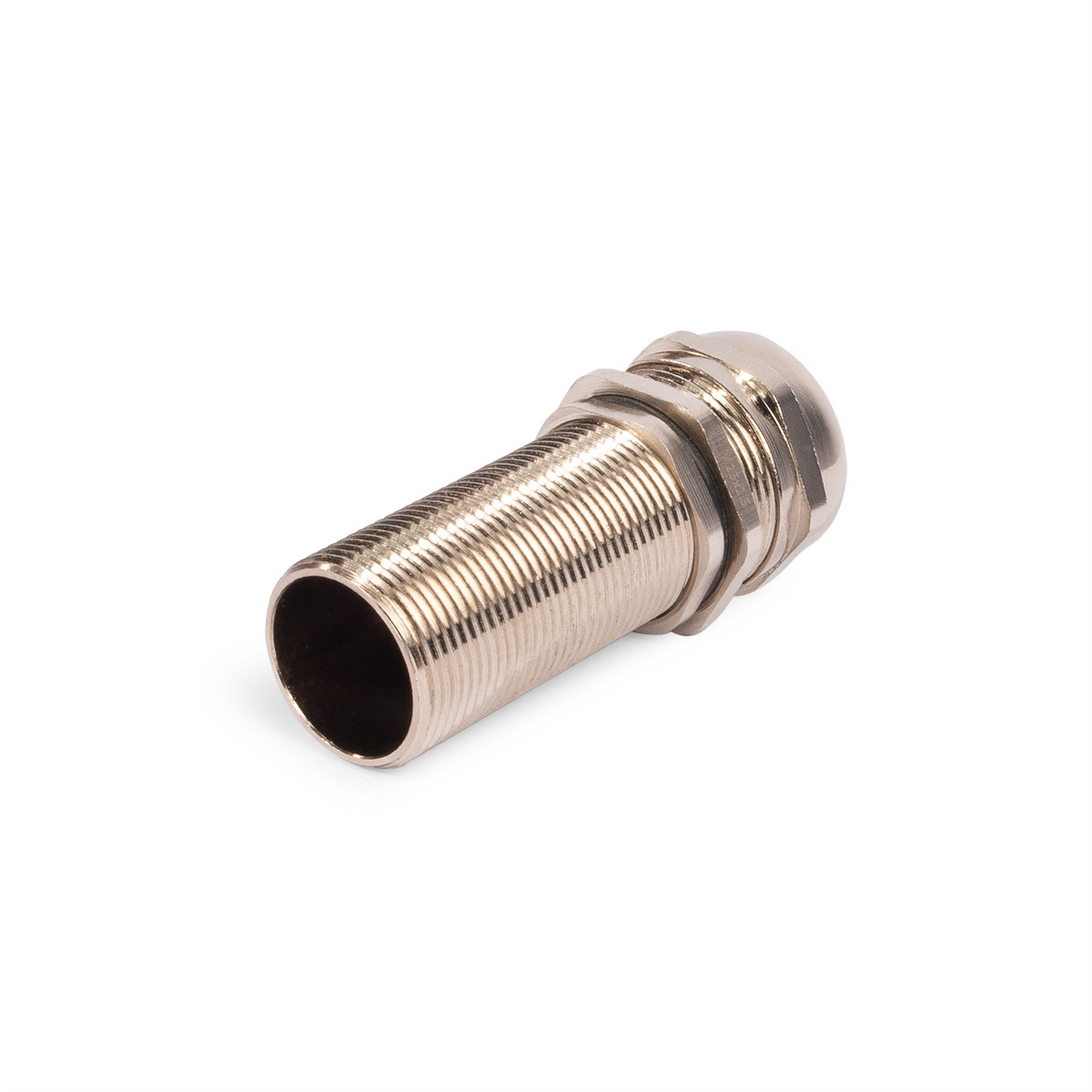

Особенность конструкции: удлиненная резьба для крепежа в корпусах щитового оборудования
Стойкие к синтетическим маслам и всем видам топлива

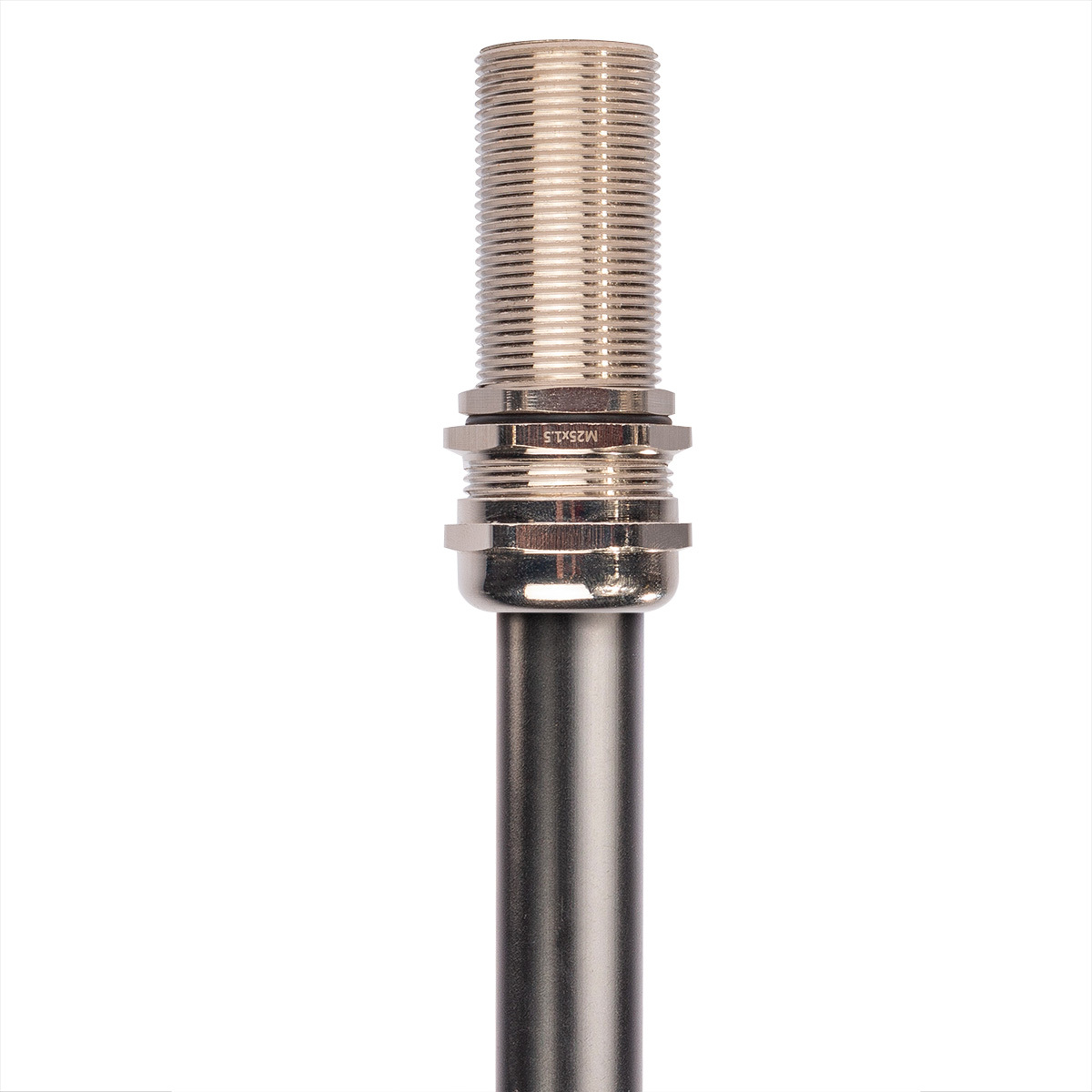

Благодаря пластмассовой вставке и резиновому кольцу обеспечивают герметичный обхват кабеля
Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
Инструмент для монтажа отверстий:
- системы гидравлические для пробивки отверстий:
  - ПГПО-60
  - ПГПО-60А
- прессы гидравлические для пробивки отверстий:
- матрицы МПО для пробивки круглых отверстий, наборы перфоформ:
  - НМПО-PG
  - НМПО-MG

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 3 года

Срок службы 10 лет

Документация на продукцию

Паспорт на кабельные вводы латунные MGM, MGM-L, MGM-XL, MGM-EMC, MGM-R, MGM-DL

Инструкция по монтажу на кабельные вводы

Сертификация

Отказное письмо: продукция Fortisflex

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
88622	МGM-XL 12 (3-6.5 мм)	4	шт	161.75
88623	МGM-XL 16 (4-8 мм)	4	шт	253.00
88624	МGM-XL 20 (6-12 мм)	4	шт	350.96
88625	МGM-XL 25 (13-18 мм)	4	шт	625.43

Всего позиций: 4

SKU	товарные позиции	Тип соединения	Материал корпуса	Покрытие	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
88622	МGM-XL 12 (3-6.5 мм)	ввод	латунь	никелированное	неопрен	метрическая	M12x1.5	3-6.5	12	6.5	50	IP 68	-40...100
88623	МGM-XL 16 (4-8 мм)	ввод	латунь	никелированное	неопрен	метрическая	M16x1.5	4-8	16	8	50	IP 68	-40...100
88624	МGM-XL 20 (6-12 мм)	ввод	латунь	никелированное	неопрен	метрическая	M20x1.5	6-12	20	12	50	IP 68	-40...100
88625	МGM-XL 25 (13-18 мм)	ввод	латунь	никелированное	неопрен	метрическая	M25x1.5	13-18	25	18	50	IP 68	-40...100

Всего позиций: 4

SKU	товарные позиции	H	S	S₁	D	GL	AG
88622	МGM-XL 12 (3-6.5 мм)	19	14	14	6.5	50	12
88623	МGM-XL 16 (4-8 мм)	20	17	17	8	50	16
88624	МGM-XL 20 (6-12 мм)	22.5	22	22	12	50	20
88625	МGM-XL 25 (13-18 мм)	24	30	30	18	50	25

Всего позиций: 4
