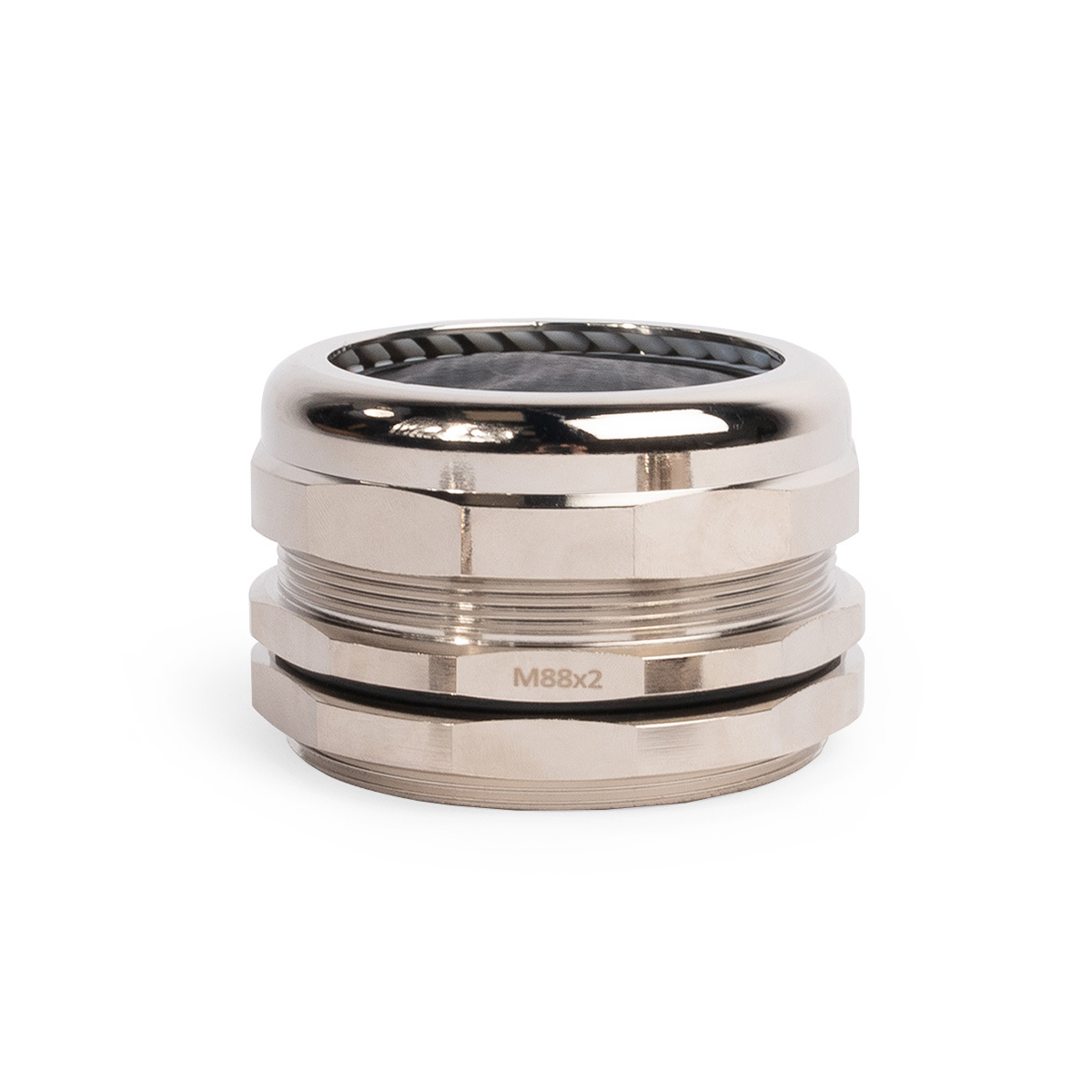

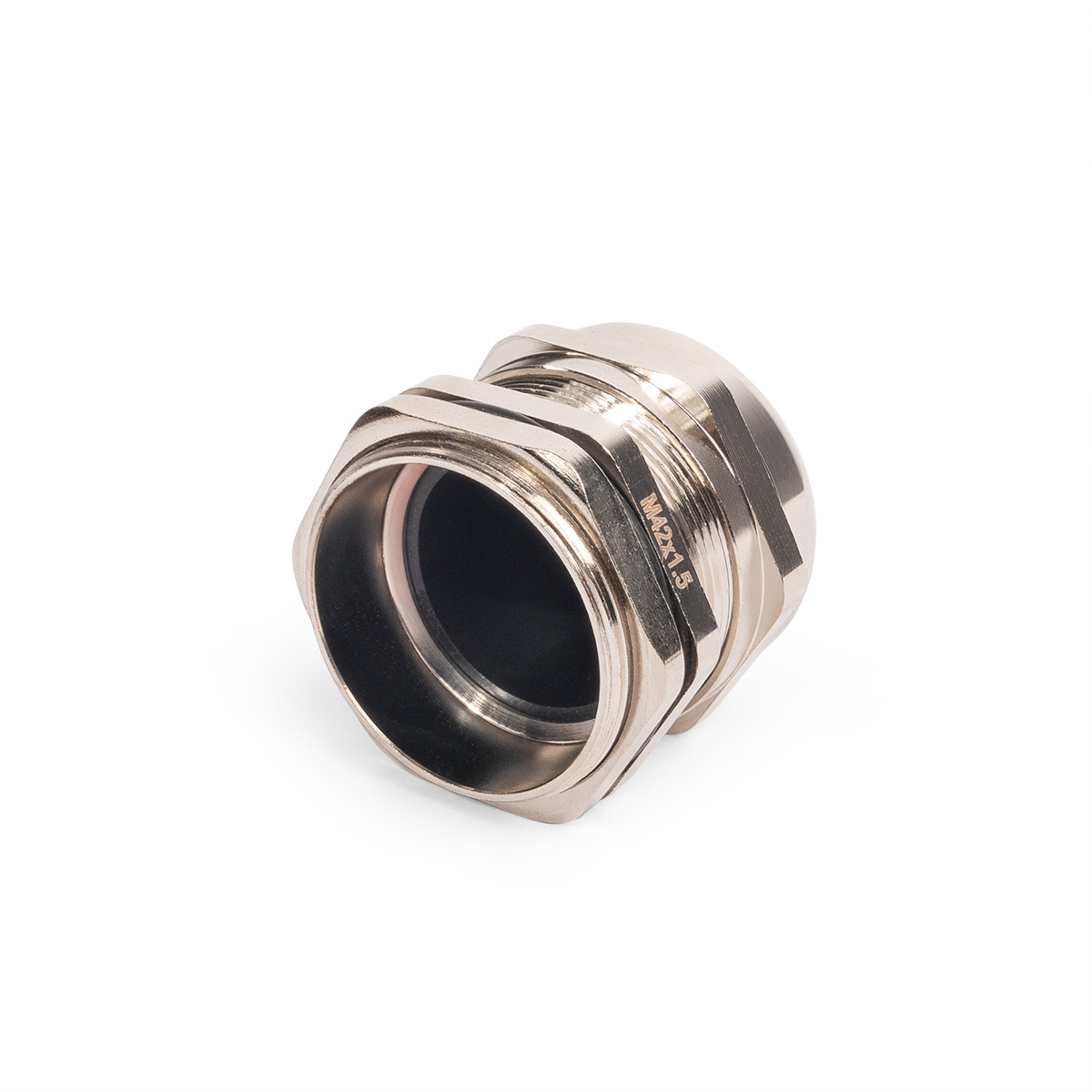

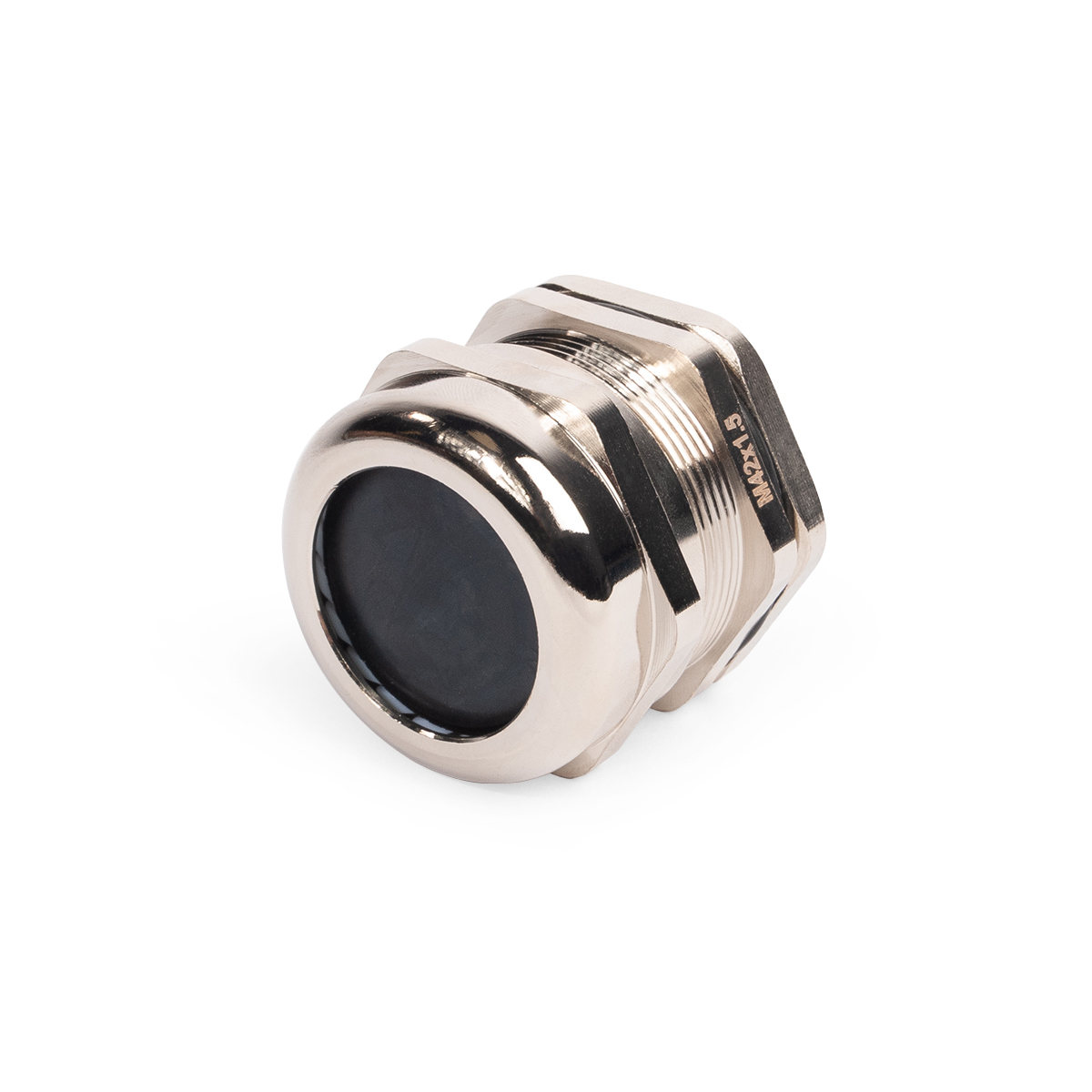

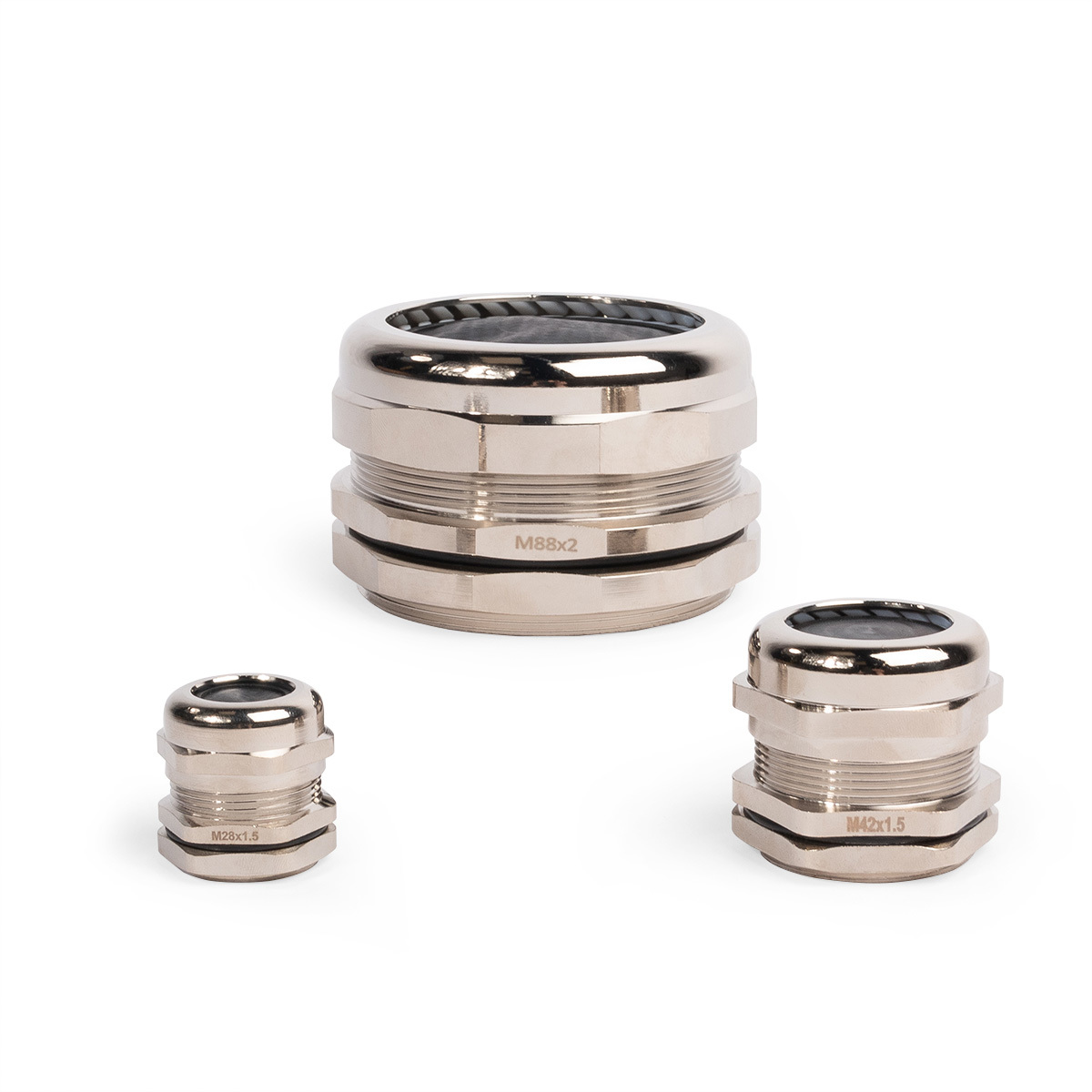

Кабельный ввод латунный c метрической резьбой «M»

Серия

ПРОФИ

тип: MGM

Стойкость к ультрафиолету
Повышенной прочности
Cтойкость к погодным условиям
Не поддерживает горение
Не намагничиваемые
Вибростойкие
Маслостойкие
Морозоустойчивые
Не содержат галогенов
Многоразового использования
Влагостойкие
Степень защиты IP68

Для герметичного ввода–вывода кабелей и проводов в корпусах электрощитового оборудования
Материал корпуса: латунь
Покрытие: никелирование
Материал уплотнителя: неопрен
Температура эксплуатации: от -40 °С до +100 °С
Степень защиты IP 68
Тип резьбы: метрическая
Стойкие к синтетическим маслам и всем видам топлива

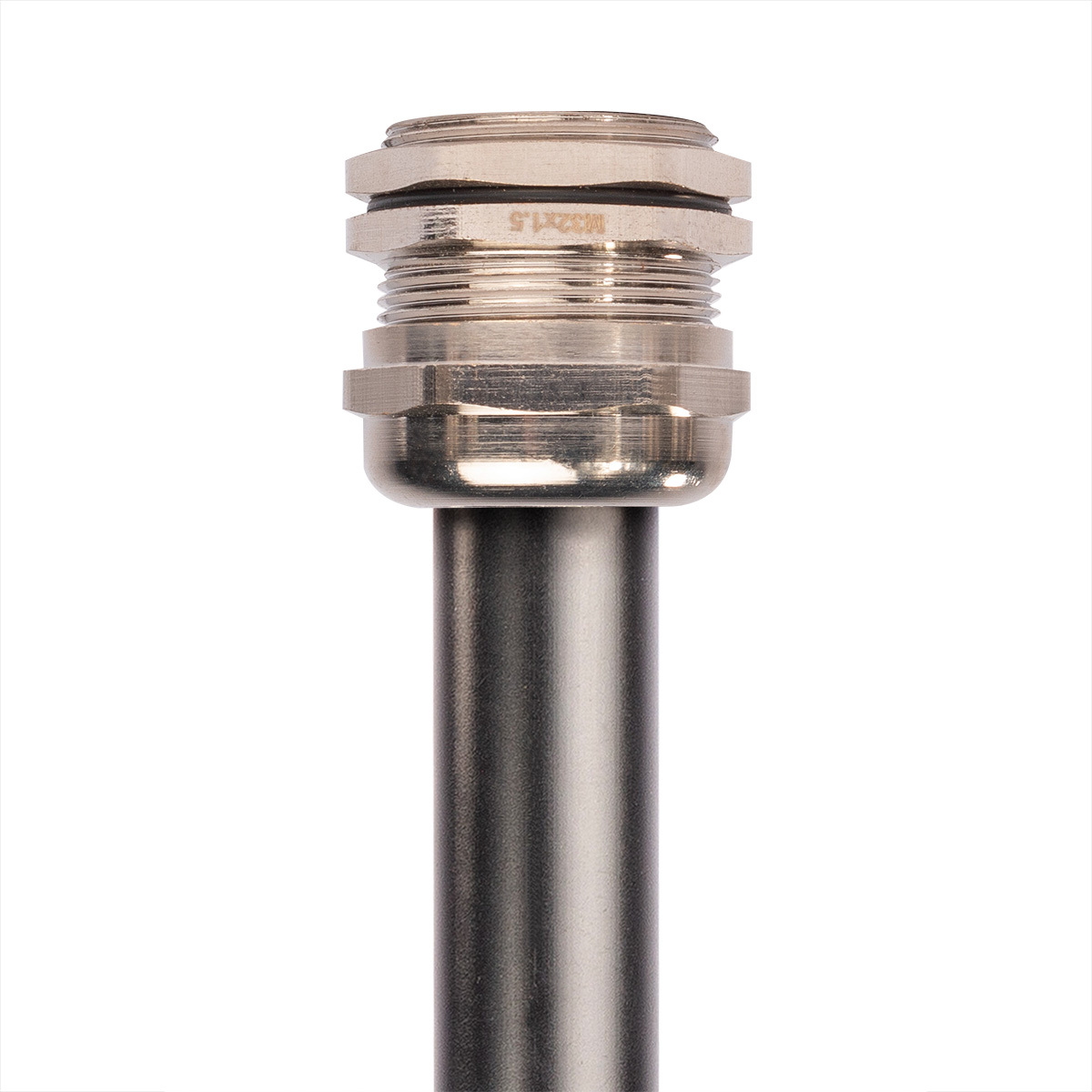

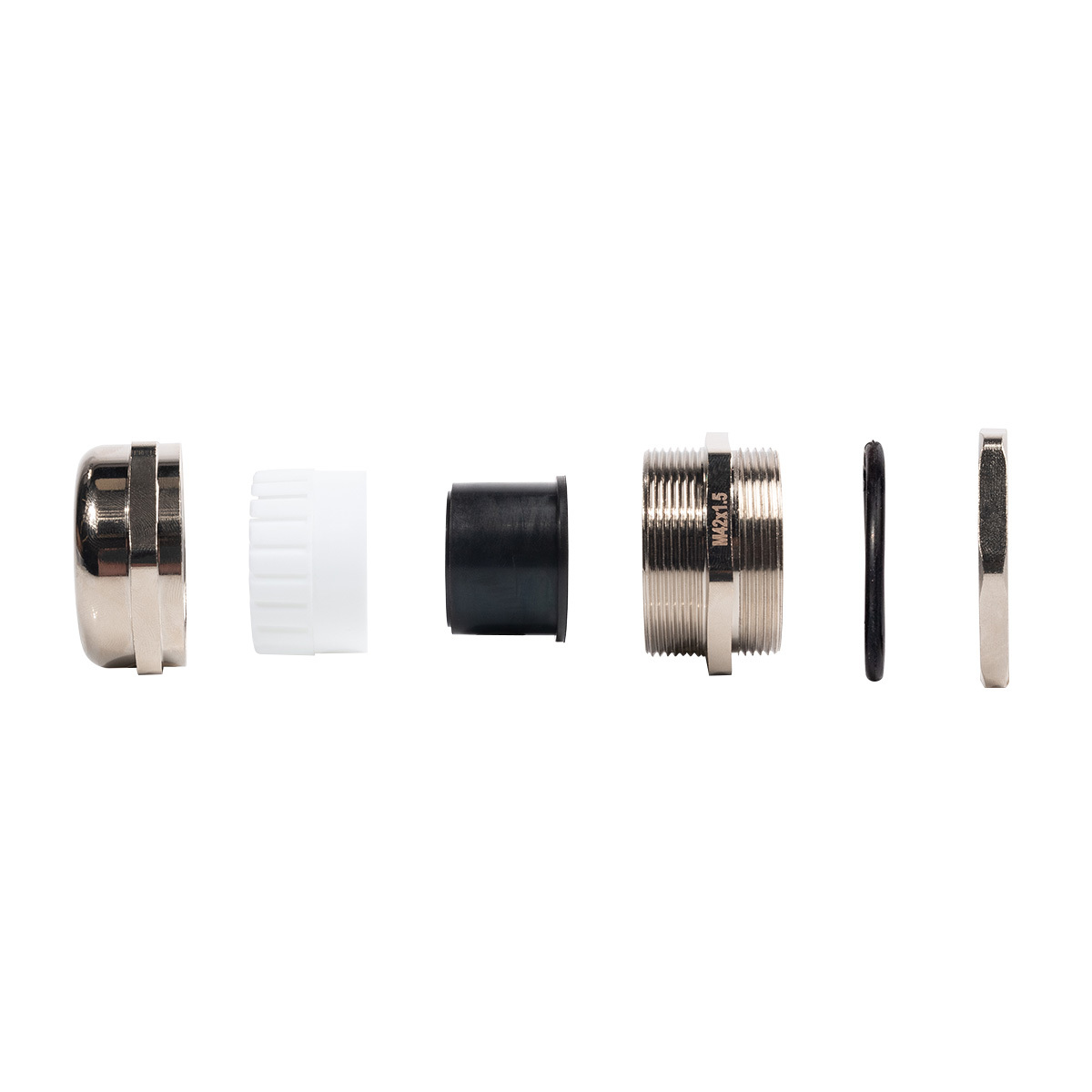

Благодаря пластмассовой вставке и резиновому кольцу обеспечивают герметичный обхват кабеля
Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
Защитная мембрана предотвращает попадание пыли
Инструмент для монтажа отверстий:
- системы гидравлические для пробивки отверстий:
  - ПГПО-60;
  - ПГПО-60А;
  - ПГПО-115
- прессы гидравлические для пробивки отверстий:
  - ПГРО-60А;
  - ПГРОу-60А;
  - ПГРОп-60А;
  - ПГАПО-60А
- матрицы МПО для пробивки круглых отверстий, наборы перфоформ:
  - НМПО-PG;
  - НМПО-MG

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 3 года

Срок службы 10 лет

Документация на продукцию

Паспорт на кабельные вводы латунные MGM, MGM-L, MGM-XL, MGM-EMC, MGM-R, MGM-DL

Инструкция по монтажу на кабельные вводы

Сертификация

Отказное письмо: продукция Fortisflex

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
87971	МGM 8 (2-5 мм)	10	шт	87.94
87972	МGM 10 (3-6.5 мм)	10	шт	88.15
80064	MGM 12 (3-6.5 мм)	10	шт	88.15
88157	МGM 12 (4-8 мм)	10	шт	126.94
68116	MGM 16 (4-8 мм)	10	шт	126.50
87976	МGM 18 (5-10 мм)	10	шт	148.36
68117	MGM 20 (6-12 мм)	10	шт	180.46
87978	МGM 20 (10-14 мм)	10	шт	205.74
87979	МGM 22 (10-14 мм)	10	шт	205.85
87980	МGM 25 (13-18 мм)	10	шт	306.96
68118	MGM 25 (12-16 мм)	10	шт	261.47
87982	МGM 28 (13-18 мм)	6	шт	318.25
87983	МGM 30 (14-20 мм)	6	шт	437.60
68119	MGM 32 (16-22 мм)	6	шт	454.40
87985	МGM 32 (18-25 мм)	6	шт	580.79
87986	МGM 36 (18-25 мм)	6	шт	580.79
68120	MGM 40 (22-30 мм)	6	шт	760.39
88613	МGM 42 (22-30 мм)	6	шт	841.04
87988	МGM 48 (22-32 мм)	6	шт	1 340.46
68121	MGM 50 (32-38 мм)	6	шт	1 388.15
87990	МGM 54 (32-38 мм)	6	шт	1 606.50
87991	МGM 60 (37-44 мм)	2	шт	2 256.94
87992	МGM 63 (37-44 мм)	2	шт	2 410.00
87993	МGM 72 (42-52 мм)	1	шт	4 361.17
87994	МGM 75 (42-52 мм)	1	шт	4 512.88
87995	МGM 80 (55-62 мм)	1	шт	7 426.77
87996	МGM 88 (65-70 мм)	1	шт	8 112.30
87997	МGM 100 (78-84 мм)	1	шт	14 229.24

Всего позиций: 28

SKU	товарные позиции	Тип соединения	Материал корпуса	Покрытие	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
87971	МGM 8 (2-5 мм)	ввод	латунь	никелированное	неопрен	метрическая	M8x1	2-5	8	5	5	IP 68	-40...100
87972	МGM 10 (3-6.5 мм)	ввод	латунь	никелированное	неопрен	метрическая	M10x1	3-6.5	10	6.5	6	IP 68	-40...100
80064	MGM 12 (3-6.5 мм)	ввод	латунь	никелированное	неопрен	метрическая	M12x1.5	3-6,5	12	6.5	6	IP 68	-40...+100
88157	МGM 12 (4-8 мм)	ввод	латунь	никелированное	неопрен	метрическая	M12x1.5	4-8	12	8	6	IP 68	-40...100
68116	MGM 16 (4-8 мм)	ввод	латунь	никелированное	неопрен	метрическая	M16x1.5	4-8	16	8	7	IP 68	-40...+100
87976	МGM 18 (5-10 мм)	ввод	латунь	никелированное	неопрен	метрическая	M18x1.5	5-10	18	10	7	IP 68	-40...100
68117	MGM 20 (6-12 мм)	ввод	латунь	никелированное	неопрен	метрическая	M20x1.5	6-12	20	12	8	IP 68	-40...+100
87978	МGM 20 (10-14 мм)	ввод	латунь	никелированное	неопрен	метрическая	M20x1.5	10-14	20	14	7.5	IP 68	-40...100
87979	МGM 22 (10-14 мм)	ввод	латунь	никелированное	неопрен	метрическая	M22x1.5	10-14	22	14	7.5	IP 68	-40...100
87980	МGM 25 (13-18 мм)	ввод	латунь	никелированное	неопрен	метрическая	M25x1.5	13-18	25	18	8	IP 68	-40...100
68118	MGM 25 (12-16 мм)	ввод	латунь	никелированное	неопрен	метрическая	M25x1.5	12-16	25	16	8	IP 68	-40...+100
87982	МGM 28 (13-18 мм)	ввод	латунь	никелированное	неопрен	метрическая	M28x1.5	13-18	28	18	9	IP 68	-40...100
87983	МGM 30 (14-20 мм)	ввод	латунь	никелированное	неопрен	метрическая	M30x1.5	14-20	30	20	9	IP 68	-40...100
68119	MGM 32 (16-22 мм)	ввод	латунь	никелированное	неопрен	метрическая	M32x1.5	16-22	32	22	9	IP 68	-40...+100
87985	МGM 32 (18-25 мм)	ввод	латунь	никелированное	неопрен	метрическая	M32x1.5	18-25	32	25	9	IP 68	-40...100
87986	МGM 36 (18-25 мм)	ввод	латунь	никелированное	неопрен	метрическая	M36x1.5	18-25	36	25	9	IP 68	-40...100
68120	MGM 40 (22-30 мм)	ввод	латунь	никелированное	неопрен	метрическая	M40x1.5	22-32	40	32	9	IP 68	-40...+100
88613	МGM 42 (22-30 мм)	ввод	латунь	никелированное	неопрен	метрическая	M42x1.5	22-30	42	30	9	IP 68	-40...100
87988	МGM 48 (22-32 мм)	ввод	латунь	никелированное	неопрен	метрическая	M48x1.5	22-32	48	32	10	IP 68	-40...100
68121	MGM 50 (32-38 мм)	ввод	латунь	никелированное	неопрен	метрическая	M50x1.5	32-38	50	38	10	IP 68	-40...+100
87990	МGM 54 (32-38 мм)	ввод	латунь	никелированное	неопрен	метрическая	M54x1.5	32-38	54	38	10	IP 68	-40...100
87991	МGM 60 (37-44 мм)	ввод	латунь	никелированное	неопрен	метрическая	M60x1.5	37-44	60	44	11	IP 68	-40...100
87992	МGM 63 (37-44 мм)	ввод	латунь	никелированное	неопрен	метрическая	M63x1.5	37-44	63	44	11	IP 68	-40...100
87993	МGM 72 (42-52 мм)	ввод	латунь	никелированное	неопрен	метрическая	M72x2	42-52	72	52	20	IP 68	-40...100
87994	МGM 75 (42-52 мм)	ввод	латунь	никелированное	неопрен	метрическая	M75x2	42-52	75	52	20	IP 68	-40...100
87995	МGM 80 (55-62 мм)	ввод	латунь	никелированное	неопрен	метрическая	M80x2	55-62	80	62	20	IP 68	-40...100
87996	МGM 88 (65-70 мм)	ввод	латунь	никелированное	неопрен	метрическая	M88x2	65-70	88	70	20	IP 68	-40...100
87997	МGM 100 (78-84 мм)	ввод	латунь	никелированное	неопрен	метрическая	M100x2	78-84	100	78	20	IP 68	-40...100

Всего позиций: 28

SKU	товарные позиции	H	S₁	S₂	D	GL	AG
87971	МGM 8 (2-5 мм)	14	12	12	5	5	8
87972	МGM 10 (3-6.5 мм)	19	14	14	6.5	6	10
80064	MGM 12 (3-6.5 мм)	19	14	14	6.5	6	12
88157	МGM 12 (4-8 мм)	20	14	14	8	6	12
68116	MGM 16 (4-8 мм)	20	17	17	8	7	16
87976	МGM 18 (5-10 мм)	21	20	20	10	7	18
68117	MGM 20 (6-12 мм)	22.5	22	22	12	7.5	20
87978	МGM 20 (10-14 мм)	22	22	22	14	7.5	20
87979	МGM 22 (10-14 мм)	23.5	24	24	14	5.5	22
87980	МGM 25 (13-18 мм)	24.5	30	30	18	8	25
68118	MGM 25 (12-16 мм)	24	27	27	16	8	25
87982	МGM 28 (13-18 мм)	24.5	30	30	18	9	28
87983	МGM 30 (14-20 мм)	27	33	33	20	9	30
68119	MGM 32 (16-22 мм)	30.5	35	35	22	9	32
87985	МGM 32 (18-25 мм)	30	35	35	25	9	32
87986	МGM 36 (18-25 мм)	30	40	40	25	9	36
68120	MGM 40 (22-30 мм)	33.5	45	45	30	9	40
88613	МGM 42 (22-30 мм)	33.5	45	45	30	9	42
87988	МGM 48 (22-32 мм)	34	50	50	32	10	48
68121	MGM 50 (32-38 мм)	36.5	57	57	38	10	50
87990	МGM 54 (32-38 мм)	36.5	57	57	38	10	54
87991	МGM 60 (37-44 мм)	36.5	64	64	44	11	60
87992	МGM 63 (37-44 мм)	36.5	68	68	44	11	63
87993	МGM 72 (42-52 мм)	45	78	78	52	20	72
87994	МGM 75 (42-52 мм)	45	78	78	52	20	75
87995	МGM 80 (55-62 мм)	48	87	87	62	20	80
87996	МGM 88 (65-70 мм)	50.4	95	95	70	20	88
87997	МGM 100 (78-84 мм)	52	111	111	84	20	100

Всего позиций: 28

SKU	товарные позиции	.stp
87971	МGM 8 (2-5 мм)	скачать файл .stp
87972	МGM 10 (3-6.5 мм)	скачать файл .stp
80064	MGM 12 (3-6.5 мм)	скачать файл .stp
88157	МGM 12 (4-8 мм)	скачать файл .stp
68116	MGM 16 (4-8 мм)	скачать файл .stp
87976	МGM 18 (5-10 мм)	скачать файл .stp
68117	MGM 20 (6-12 мм)	скачать файл .stp
87978	МGM 20 (10-14 мм)	скачать файл .stp
87979	МGM 22 (10-14 мм)	скачать файл .stp
87980	МGM 25 (13-18 мм)	скачать файл .stp
68118	MGM 25 (12-16 мм)	скачать файл .stp
87982	МGM 28 (13-18 мм)	скачать файл .stp
87983	МGM 30 (14-20 мм)	скачать файл .stp
68119	MGM 32 (16-22 мм)	скачать файл .stp
87985	МGM 32 (18-25 мм)	скачать файл .stp
87986	МGM 36 (18-25 мм)	скачать файл .stp
68120	MGM 40 (22-30 мм)	скачать файл .stp
88613	МGM 42 (22-30 мм)	скачать файл .stp
87988	МGM 48 (22-32 мм)	скачать файл .stp
68121	MGM 50 (32-38 мм)	скачать файл .stp
87990	МGM 54 (32-38 мм)	скачать файл .stp
87991	МGM 60 (37-44 мм)	скачать файл .stp
87992	МGM 63 (37-44 мм)	скачать файл .stp
87993	МGM 72 (42-52 мм)	скачать файл .stp
87994	МGM 75 (42-52 мм)	скачать файл .stp
87995	МGM 80 (55-62 мм)	скачать файл .stp
87996	МGM 88 (65-70 мм)	скачать файл .stp
87997	МGM 100 (78-84 мм)	скачать файл .stp

Всего позиций: 28
