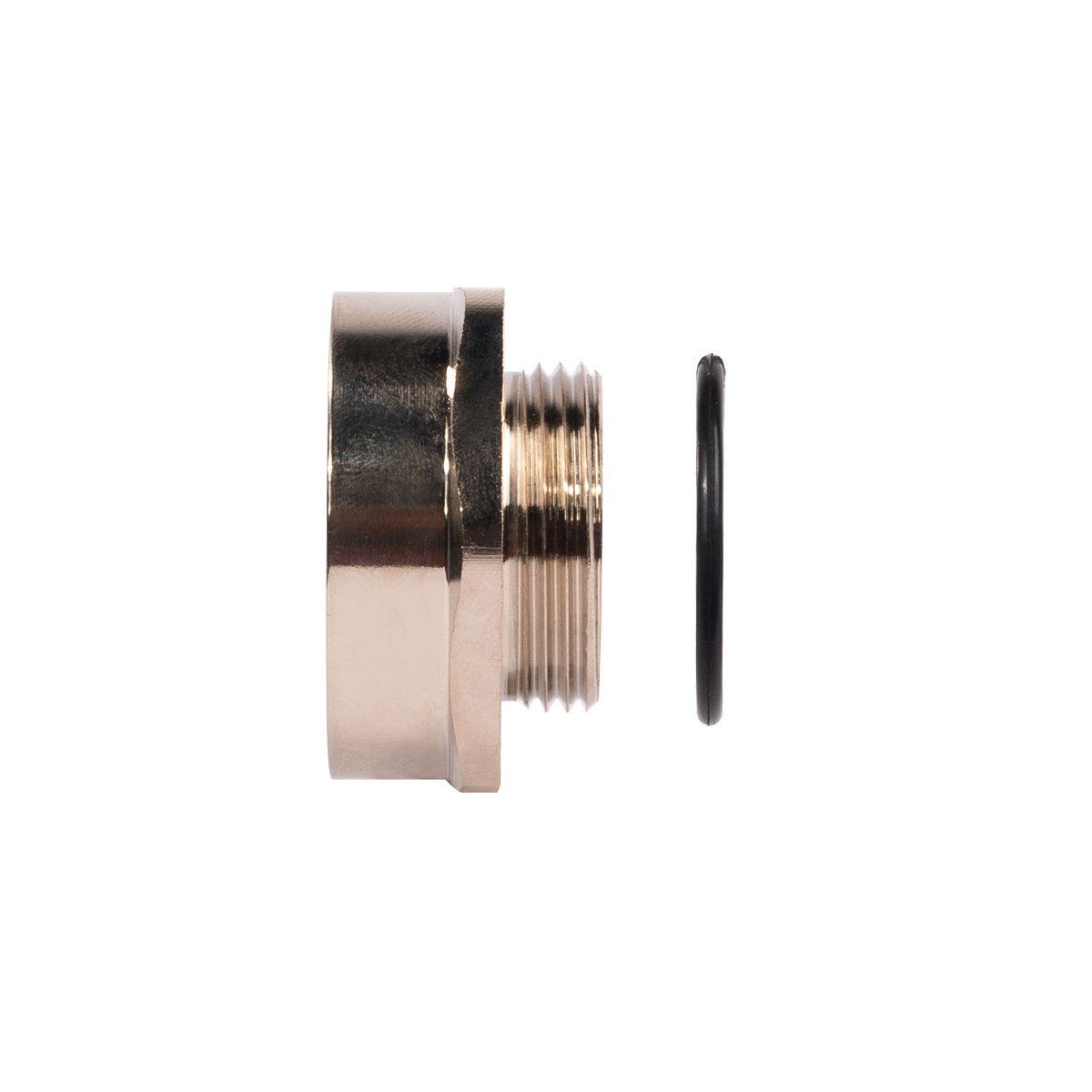

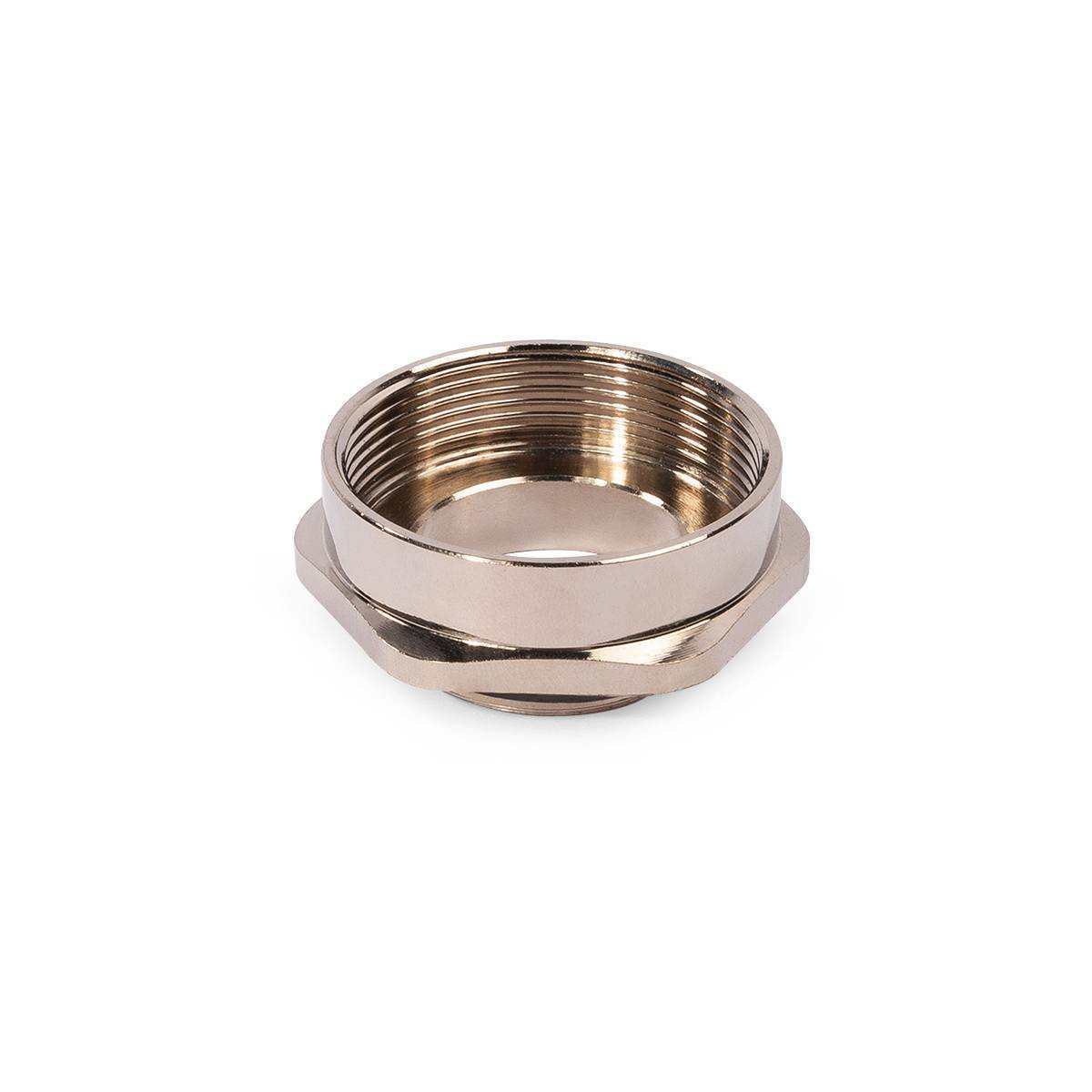

Муфта переходная латунная увеличивающая

Серия

ПРОФИ

тип: МПЛ

Для монтажа кабельного ввода в корпус щитового оборудования с отверстием большего или меньшего диаметра
Материал: никелированная латунь
Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120 °С
Степень защиты IP68
Тип резьбы: метрическая по EN 60423
Стойкие к синтетическим маслам и всем видам топлива
Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
Латунные гайки для крепежа переходников в щитовых устройствах приобретаются отдельно
При монтаже в нерезьбовые отверстия с дополнительной контргайкой используется инструмент для перфорации
Инструмент для монтажа отверстий:
- системы гидравлические для пробивки отверстий: ПГПО-60 ПГПО-60А
- прессы гидравлические для пробивки отверстий: ПГРО-60А ПГРОу-60А ПГРОп-60А
- матрицы МПО для пробивки круглых отверстий, наборы перфоформ: НМПО-PG НМПО-MG

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 3 года

Срок службы 10 лет

Документация на продукцию

Паспорт на муфты переходные латунные МПЛ

Сертификация

Отказное письмо: продукция Fortisflex

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
89597	МПЛ М12/М16	10	шт	98.69
89598	МПЛ М16/М20	10	шт	120.41
89599	МПЛ М20/М25	10	шт	192.82
89600	МПЛ М25/М32	10	шт	338.57

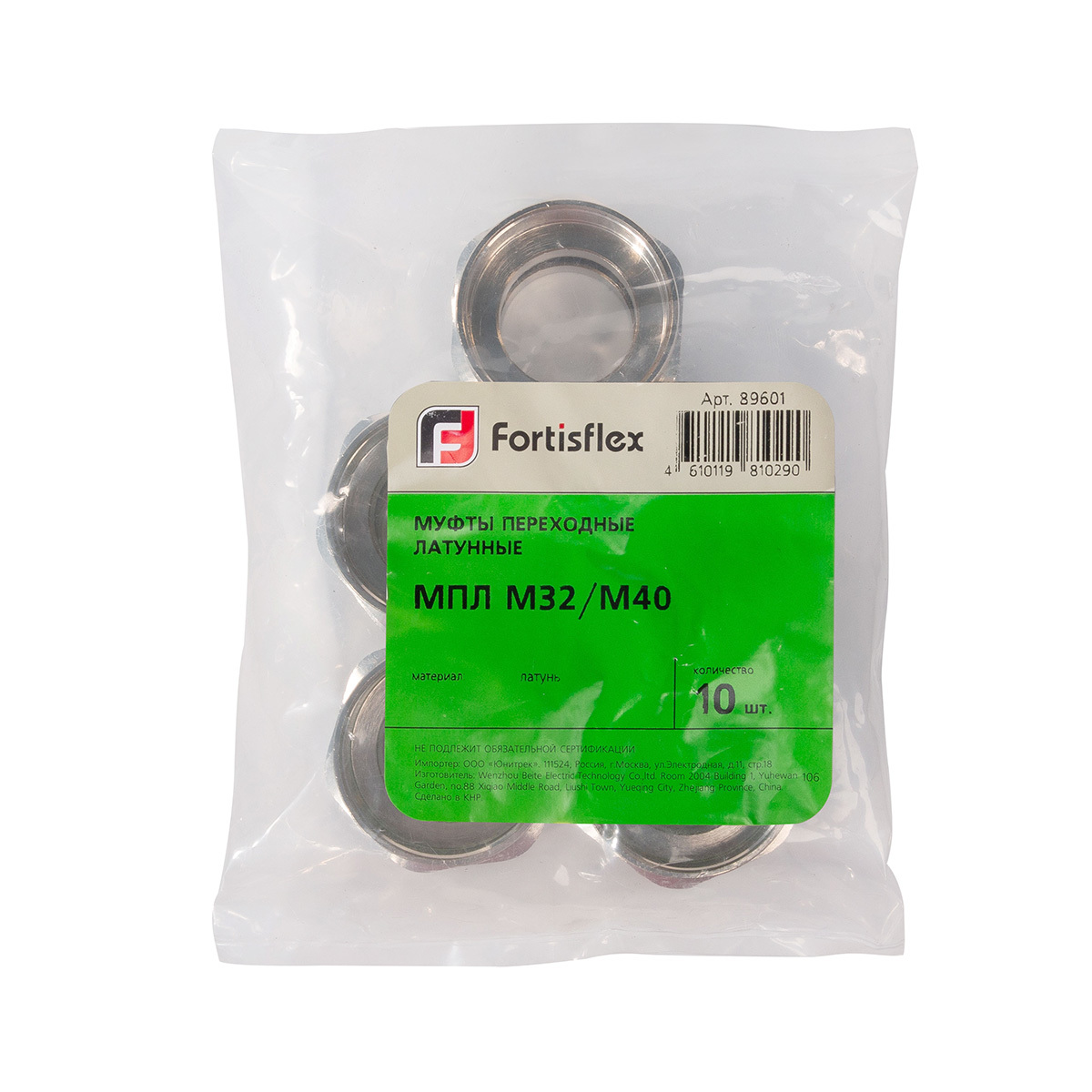

89601	МПЛ М32/М40	10	шт	540.85

Всего позиций: 5

SKU	товарные позиции	Тип соединения	Материал корпуса	Покрытие	Тип резьбы	Вводная резьба	Номинальный диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
89597	МПЛ М12/М16	ввод	латунь	никелированное	метрическая	M12x1.5	12	5	IP 68	-40...100
89598	МПЛ М16/М20	ввод	латунь	никелированное	метрическая	M16x1.5	16	5	IP 68	-40...100
89599	МПЛ М20/М25	ввод	латунь	никелированное	метрическая	M20x1.5	20	6	IP 68	-40...100
89600	МПЛ М25/М32	ввод	латунь	никелированное	метрическая	M25x1.5	25	7	IP 68	-40...100
89601	МПЛ М32/М40	ввод	латунь	никелированное	метрическая	M32x1.5	32	7	IP 68	-40...100

Всего позиций: 5

SKU	товарные позиции	H	S	D₁	D₂	GL	AG	IG
89597	МПЛ М12/М16	10.5	18	12	16	5	12	16
89598	МПЛ М16/М20	10.5	22	16	20	5	16	20
89599	МПЛ М20/М25	11.5	27	20	25	6	20	25
89600	МПЛ М25/М32	12	34	25	32	7	25	32
89601	МПЛ М32/М40	13	45	32	40	7	32	40

Всего позиций: 5

SKU	товарные позиции	.stp
89597	МПЛ М12/М16	скачать файл .stp
89598	МПЛ М16/М20	скачать файл .stp
89599	МПЛ М20/М25	скачать файл .stp
89600	МПЛ М25/М32	скачать файл .stp
89601	МПЛ М32/М40	скачать файл .stp

Всего позиций: 5
