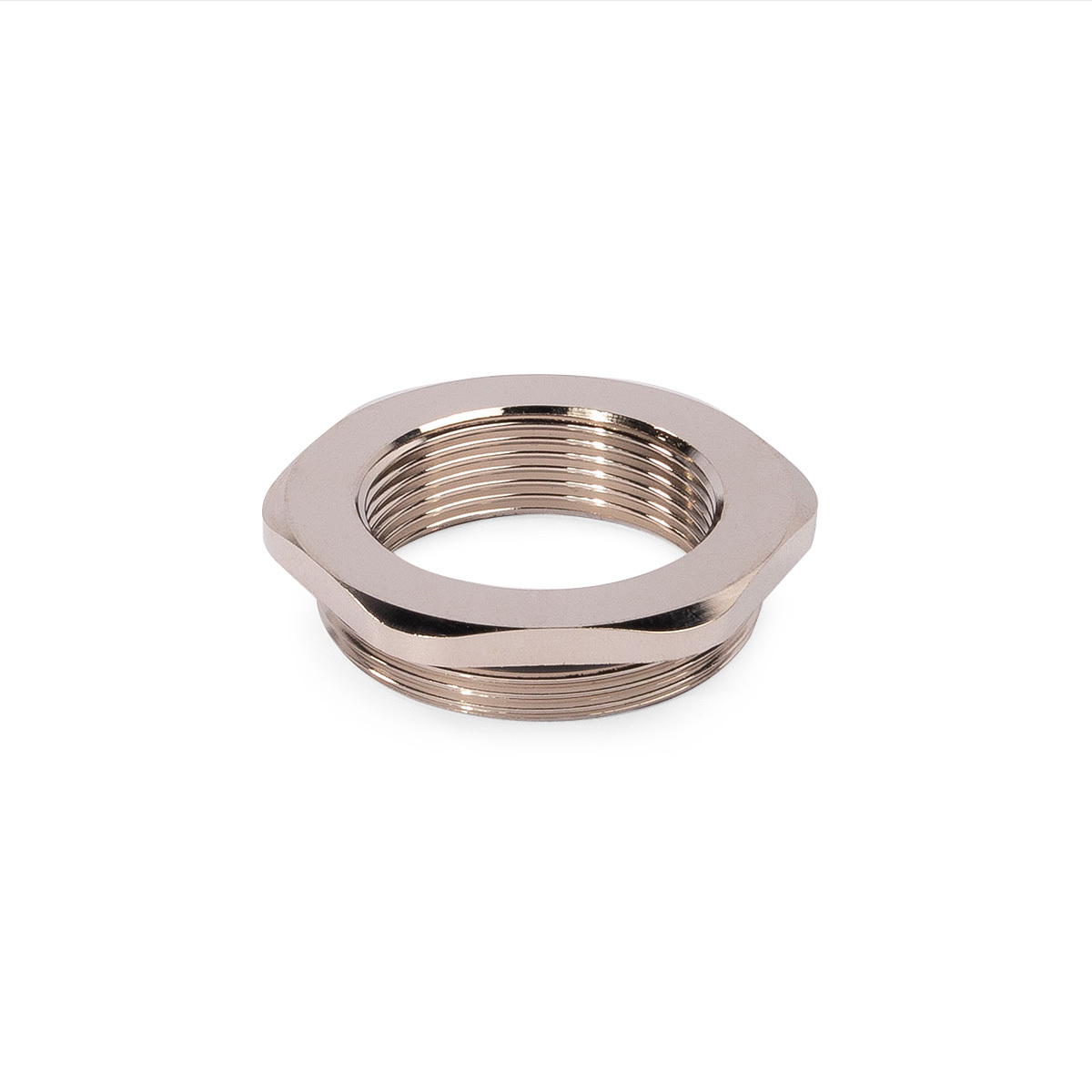

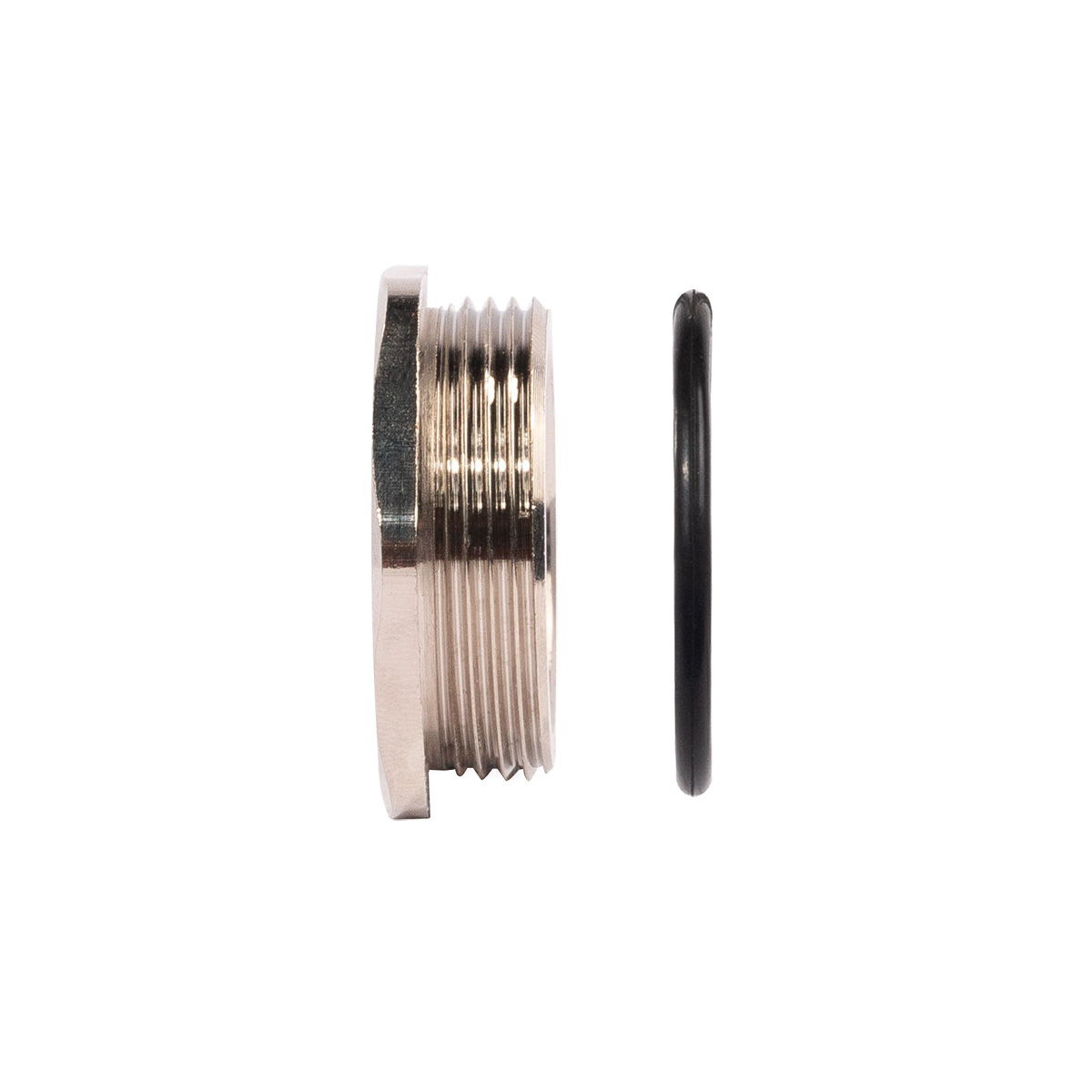

Муфта переходная латунная уменьшающая

Серия

ПРОФИ

тип: МПЛ

Для монтажа кабельного ввода в корпус щитового оборудования с отверстием большего или меньшего диаметра
Материал: никелированная латунь
Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120 °С
Степень защиты IP68
Тип резьбы: метрическая по EN 60423
Стойкие к синтетическим маслам и всем видам топлива
Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
Латунные гайки для крепежа переходников в щитовых устройствах приобретаются отдельно
При монтаже в нерезьбовые отверстия с дополнительной контргайкой используется инструмент для перфорации
Инструмент для монтажа отверстий:
- системы гидравлические для пробивки отверстий: ПГПО-60 ПГПО-60А
- прессы гидравлические для пробивки отверстий: ПГРО-60А ПГРОу-60А ПГРОп-60А
- матрицы МПО для пробивки круглых отверстий, наборы перфоформ: НМПО-PG НМПО-MG

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 3 года

Срок службы 10 лет

Документация на продукцию

Паспорт на муфты переходные латунные МПЛ

Сертификация

Отказное письмо: продукция Fortisflex

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
89602	МПЛ М16/М12	10	шт	80.96
89603	МПЛ М20/М16	10	шт	101.38
89604	МПЛ М25/М20	10	шт	170.74

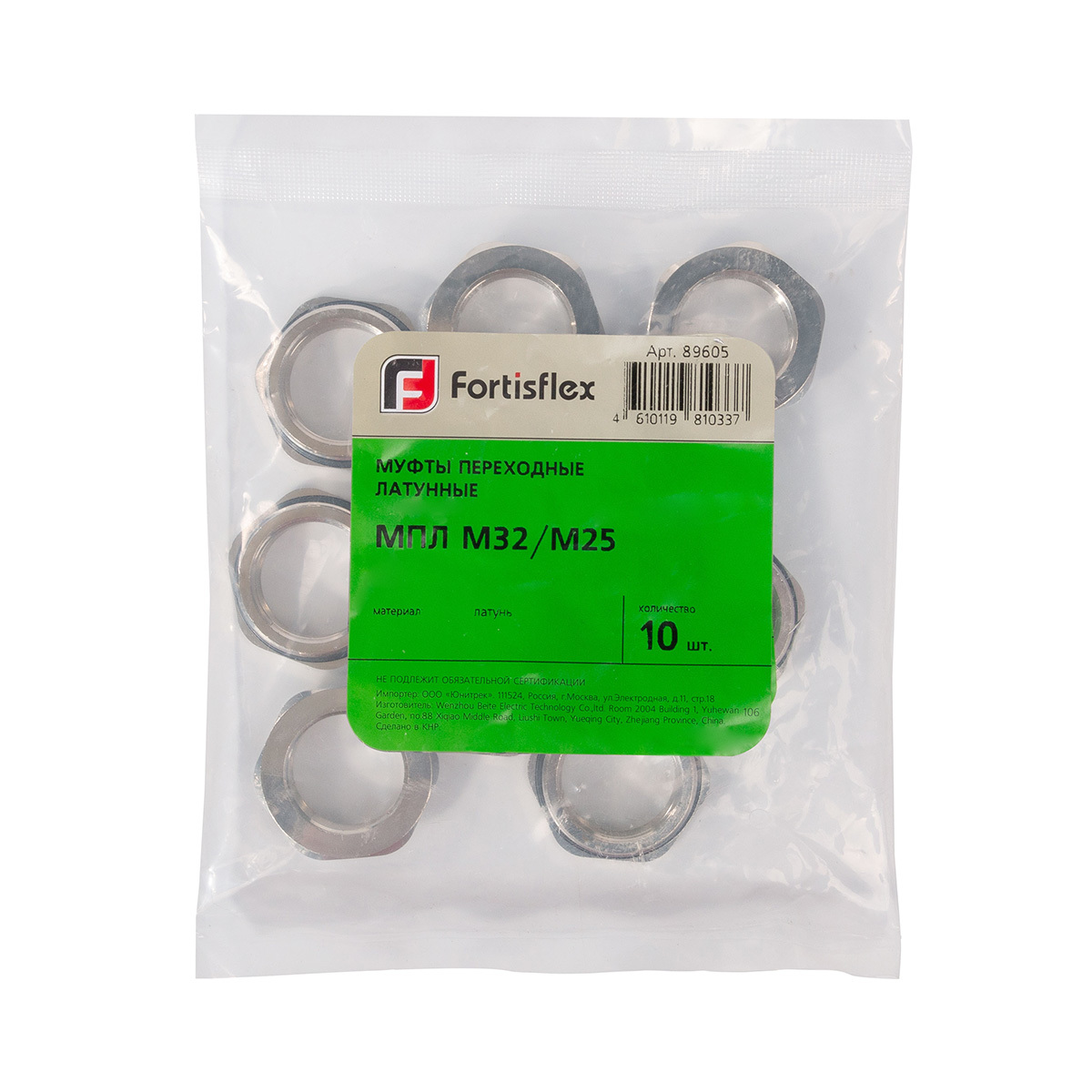

89605	МПЛ М32/М25	10	шт	317.18
89606	МПЛ М40/М32	10	шт	489.01

Всего позиций: 5

SKU	товарные позиции	Тип соединения	Материал корпуса	Покрытие	Тип резьбы	Вводная резьба	Номинальный диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
89602	МПЛ М16/М12	ввод	латунь	никелированное	метрическая	M16x1.5	12	5	IP 68	-40...100
89603	МПЛ М20/М16	ввод	латунь	никелированное	метрическая	M20x1.5	16	6	IP 68	-40...100
89604	МПЛ М25/М20	ввод	латунь	никелированное	метрическая	M25x1.5	20	7	IP 68	-40...100
89605	МПЛ М32/М25	ввод	латунь	никелированное	метрическая	M32x1.5	25	8	IP 68	-40...100
89606	МПЛ М40/М32	ввод	латунь	никелированное	метрическая	M40x1.5	32	8	IP 68	-40...100

Всего позиций: 5

SKU	товарные позиции	H	S	D₁	D₂	GL	AG	IG
89602	МПЛ М16/М12	2.5	18	16	12	5	16	12
89603	МПЛ М20/М16	3	22	20	16	6	20	16
89604	МПЛ М25/М20	3	27	25	20	7	25	20
89605	МПЛ М32/М25	3	35	32	25	8	32	25
89606	МПЛ М40/М32	3.5	45	40	32	8	40	32

Всего позиций: 5

SKU	товарные позиции	.stp
89602	МПЛ М16/М12	скачать файл .stp
89603	МПЛ М20/М16	скачать файл .stp
89604	МПЛ М25/М20	скачать файл .stp
89605	МПЛ М32/М25	скачать файл .stp
89606	МПЛ М40/М32	скачать файл .stp

Всего позиций: 5
