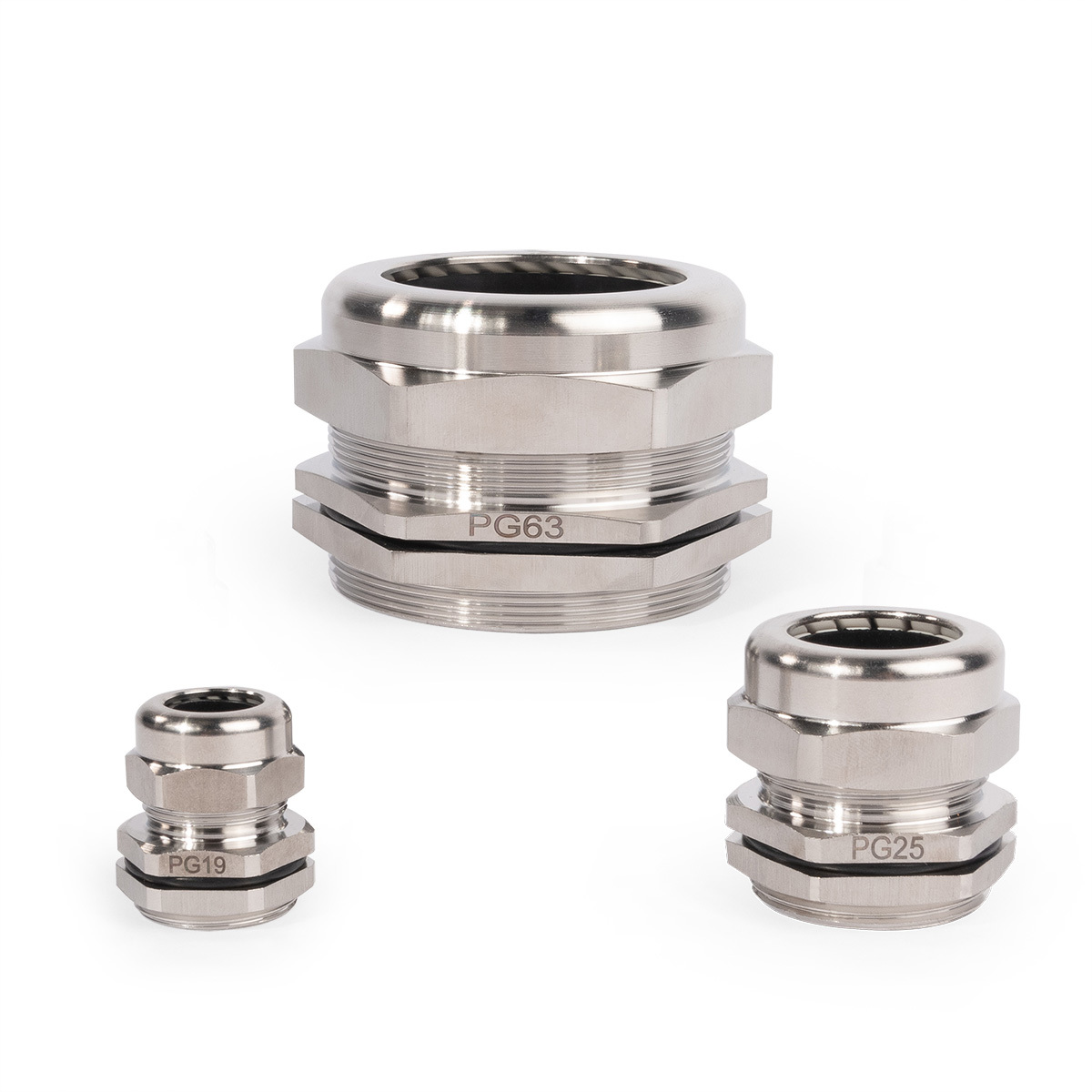

Кабельный ввод из нержавеющей стали резьбой «PG»

Серия

ПРОФИ

тип: PGM (INOX)

304 сталь
Стойкость к ультрафиолету
Повышенной прочности
Cтойкость к погодным условиям
Cтойкость к едким веществам
Не поддерживает горение
Не намагничиваемые
Вибростойкие
Маслостойкие
Морозоустойчивые
Не содержат галогенов
Многоразового использования
Влагостойкие
Степень защиты IP68
Cтойкость к радиации

Для герметичного ввода–вывода кабелей и проводов в корпусах электрощитового оборудования
Материал корпуса: нержавеющая сталь AISI 304
Материал уплотнителя: неопрен
Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120°С
Степень защиты IP 68
Тип резьбы: PG
Стойкие к синтетическим маслам и всем видам топлива

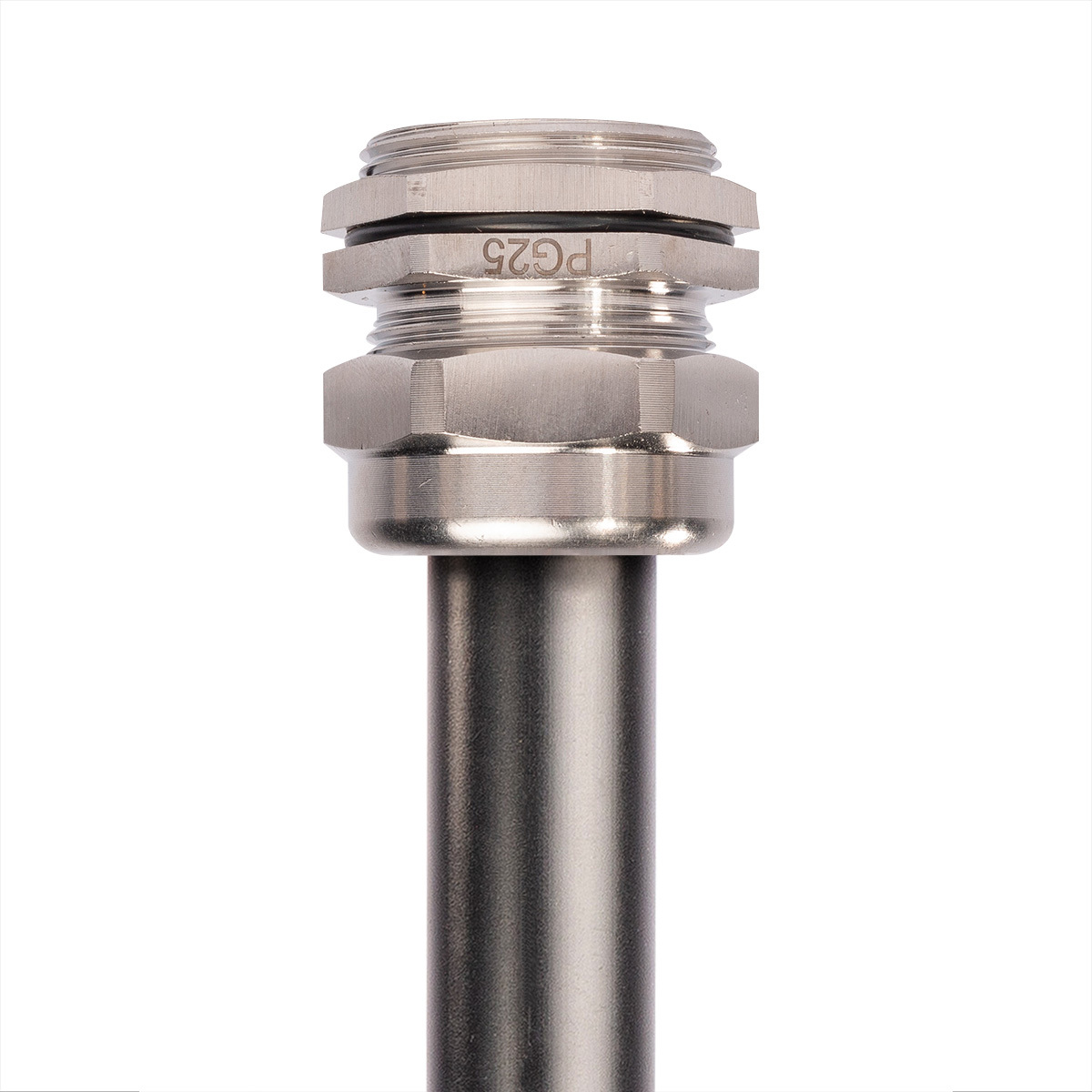

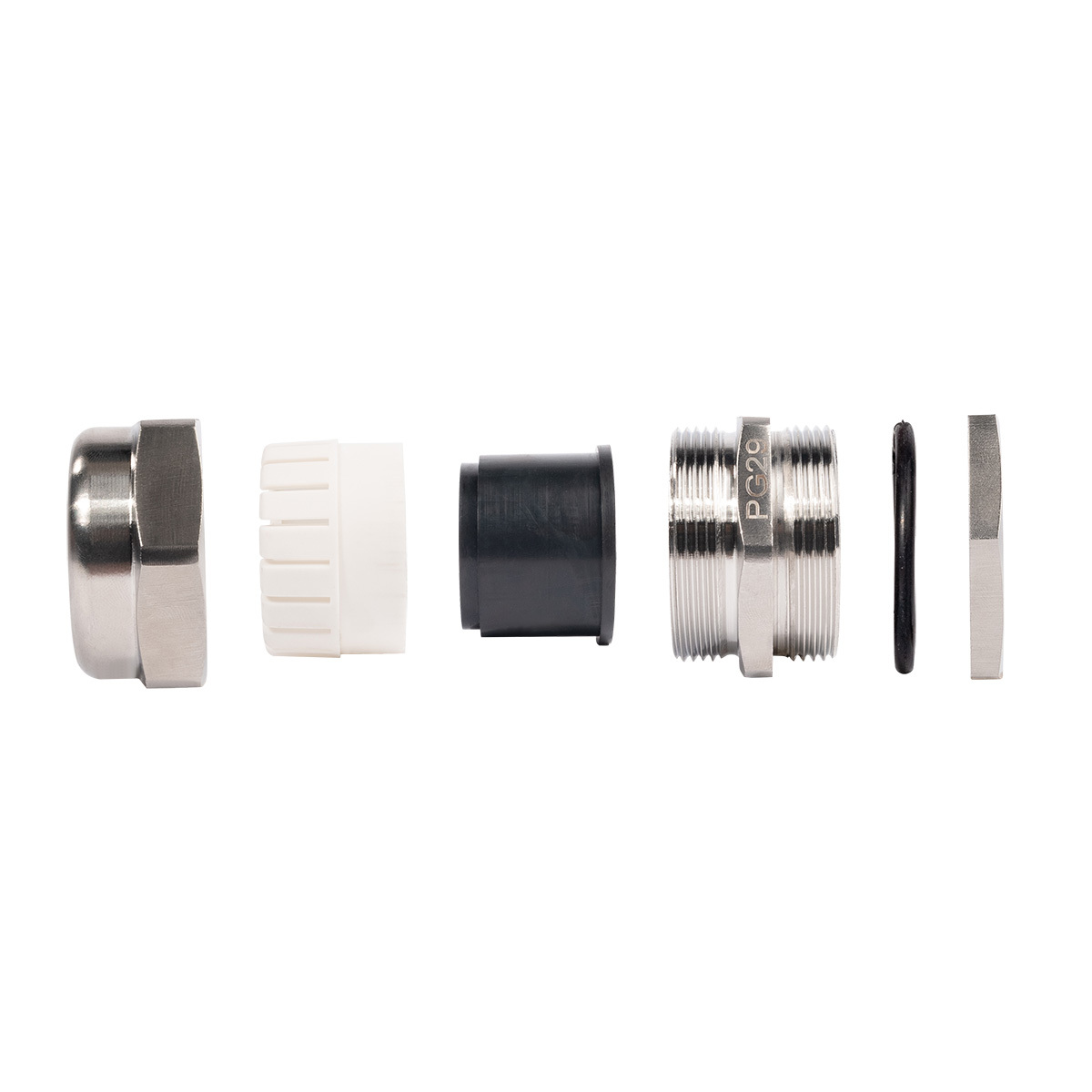

Благодаря пластмассовой вставке и резиновому кольцу обеспечивают герметичный обхват кабеля
Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
Инструмент для монтажа отверстий:
- системы гидравлические для пробивки отверстий:
  - ПГПО-60;
  - ПГПО-60А;
  - ПГПО-115

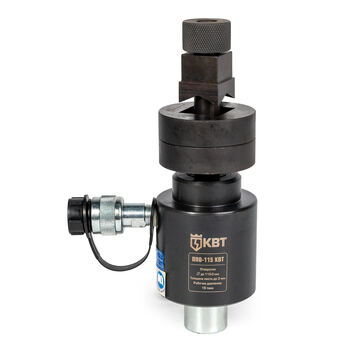

- прессы гидравлические для пробивки отверстий:
  - ПГРО-60А;
  - ПГРОу-60А;
  - ПГРОп-60А;
  - ПГАПО-60А
- матрицы МПО для пробивки круглых отверстий, наборы перфоформ:
  - НМПО-PG;
  - НМПО-MG

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 15 лет

Документация на продукцию

Паспорт на кабельные вводы из нержавеющей стали PGM (INOX)

Инструкция по монтажу на кабельные вводы

Сертификация

Отказное письмо: продукция Fortisflex

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
83621	PGМ 7 (3-6.5 мм) (INOX)	10	шт	319.69
83622	PGМ 9 (4-8 мм) (INOX)	10	шт	488.85

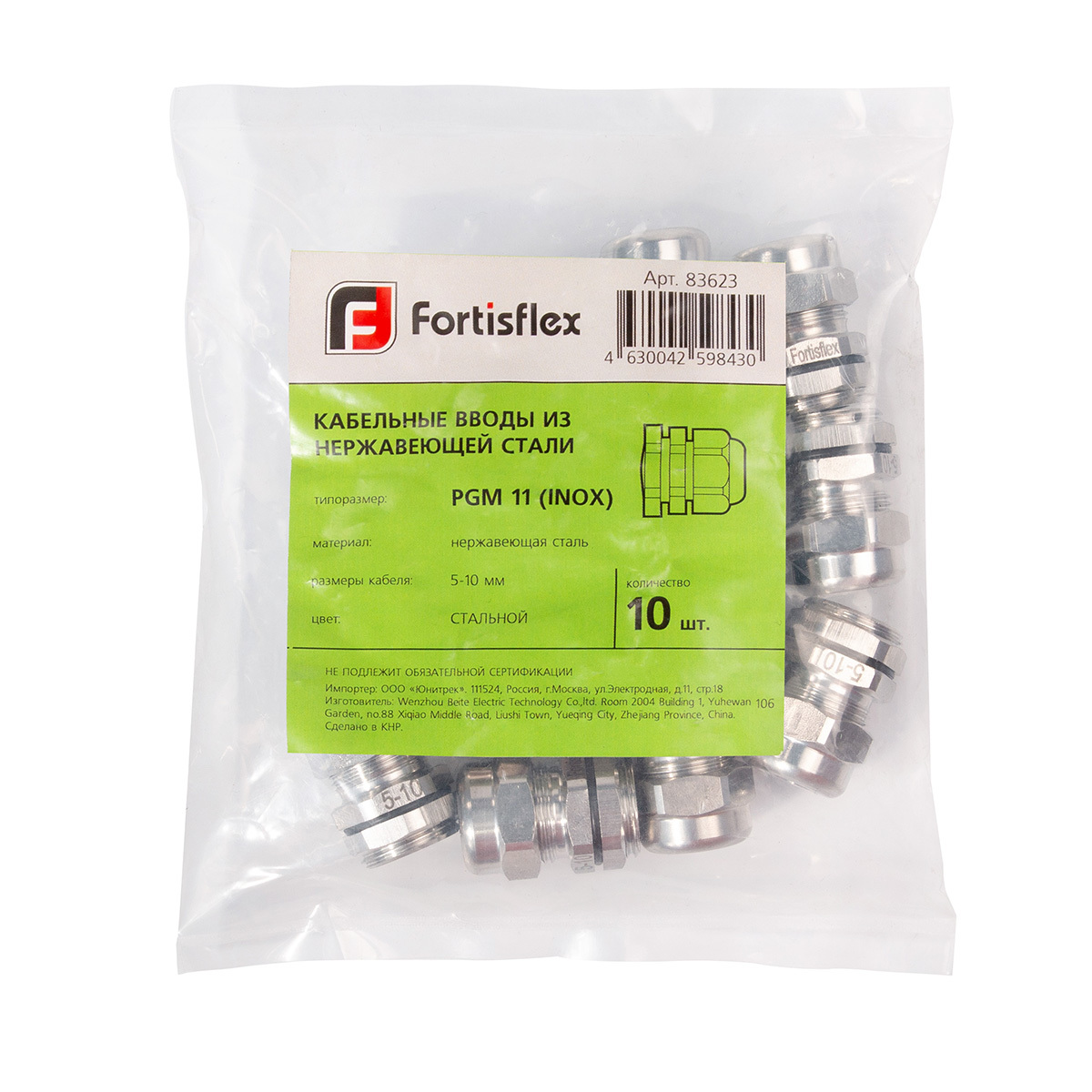

83623	PGМ 11 (5-10 мм) (INOX)	10	шт	568.58
83624	PGМ 13.5 (8-12 мм) (INOX)	10	шт	613.07
83625	PGМ 16 (10-14 мм) (INOX)	10	шт	722.00
88026	PGM 19 (10-14 мм) (INOX)	10	шт	833.38
83626	PGМ 21 (13-18 мм) (INOX)	10	шт	1 176.08
88028	PGM 25 (15-22 мм) (INOX)	4	шт	1 478.51

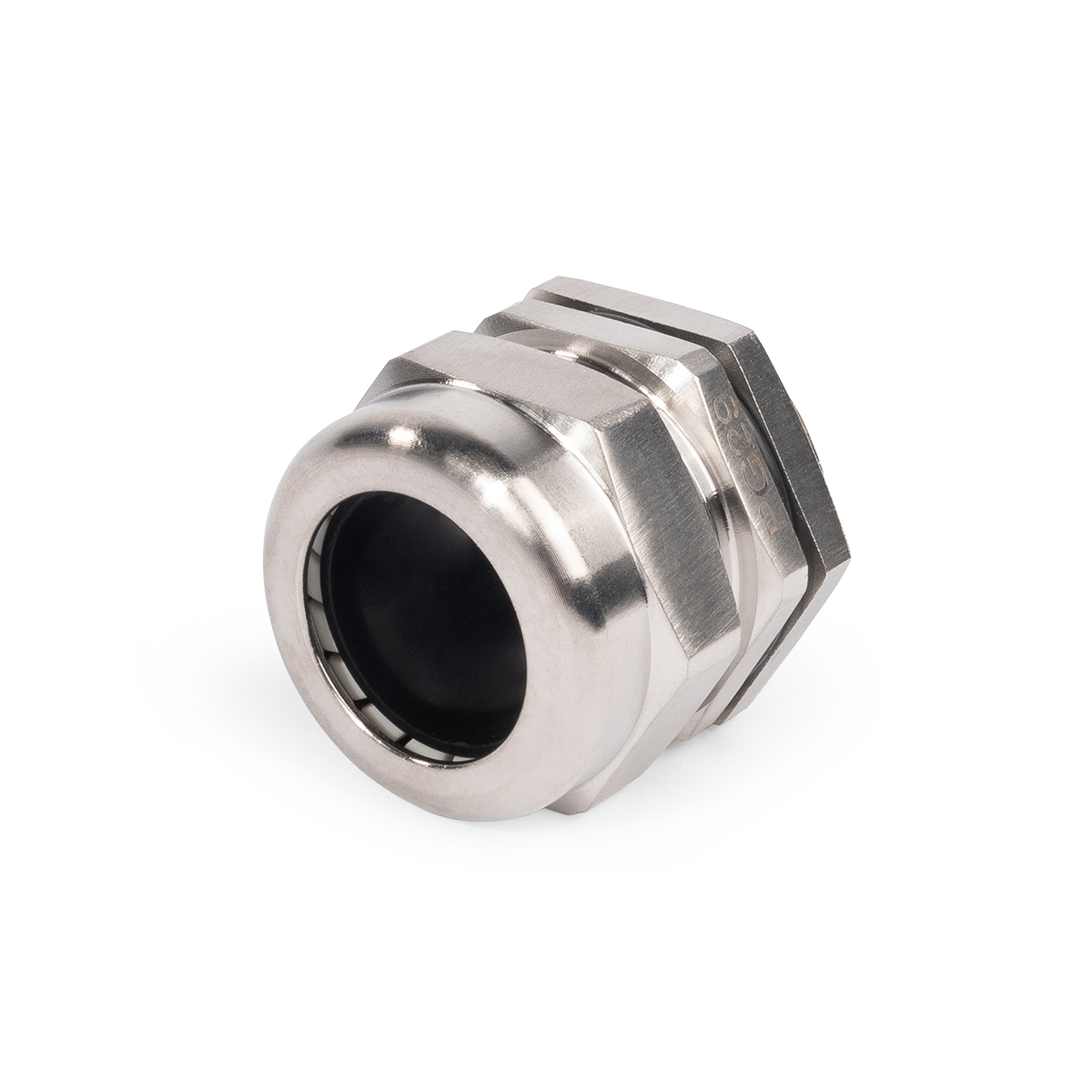

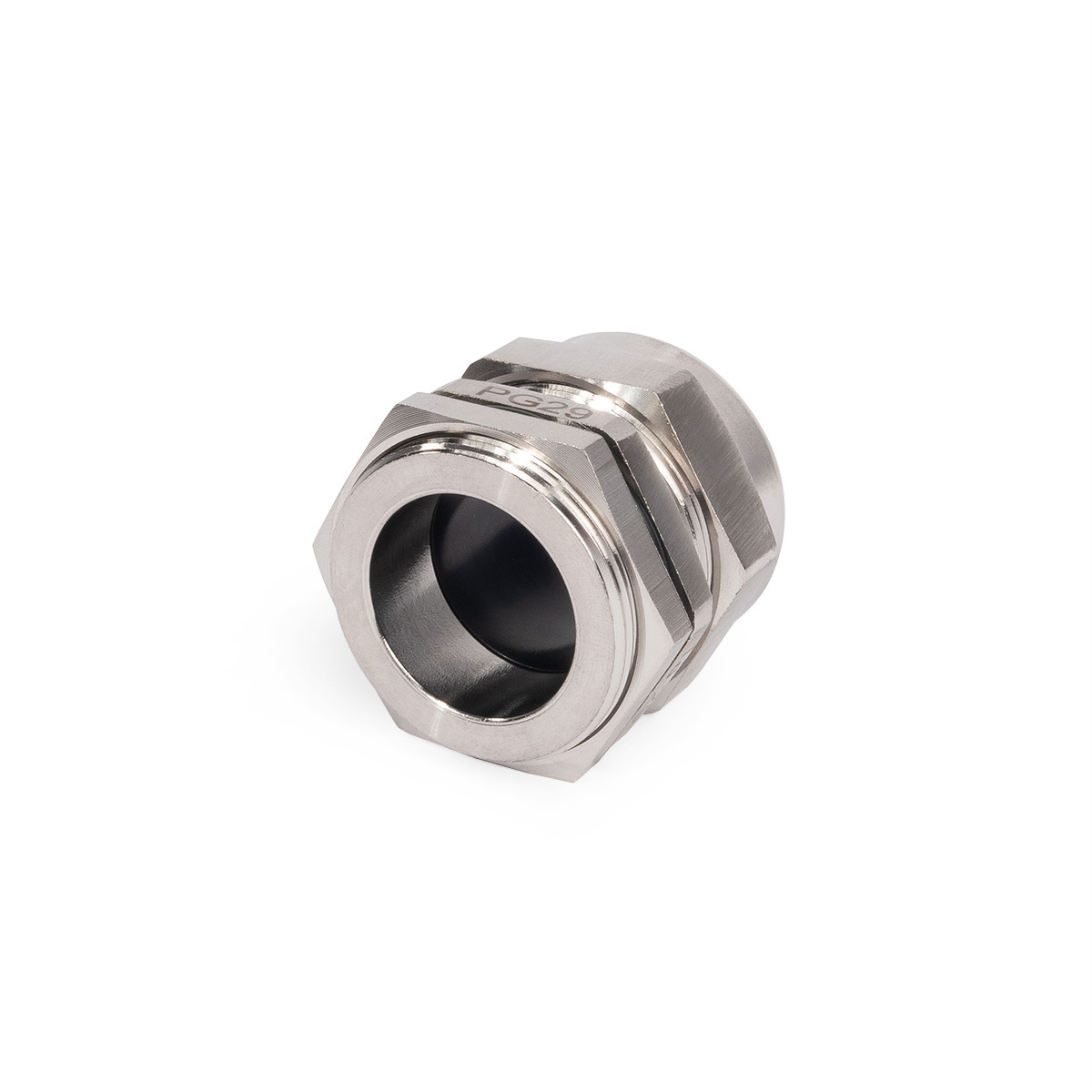

83627	PGМ 29 (18-25 мм) (INOX)	4	шт	1 757.08
83628	PGМ 36 (25-33 мм) (INOX)	4	шт	2 877.42
83629	PGМ 42 (32-38 мм) (INOX)	4	шт	4 045.89
88032	PGM 48 (36-44 мм) (INOX)	4	шт	5 416.90

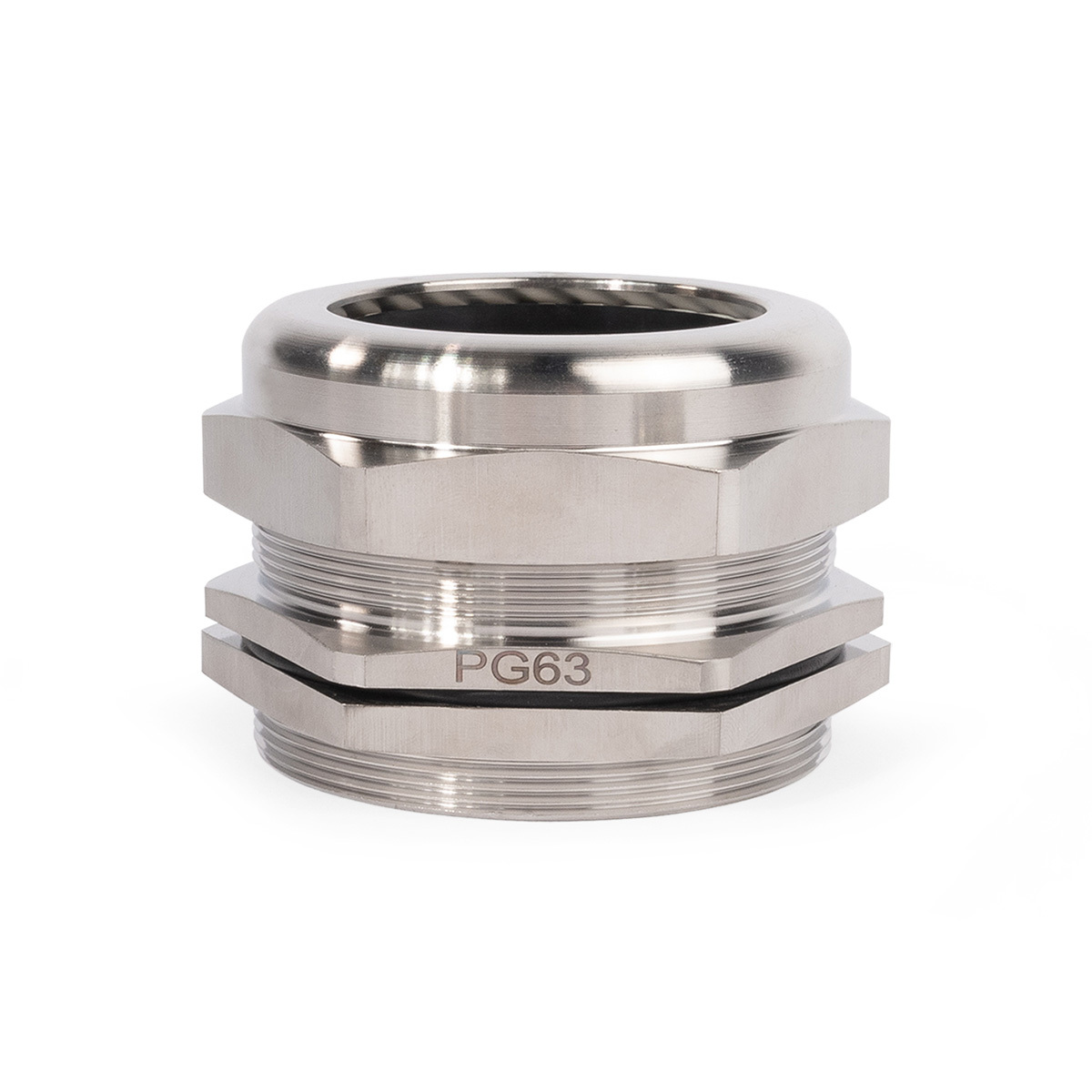

88033	PGM 63 (42-52 мм) (INOX)	2	шт	7 344.49

Всего позиций: 13

SKU	товарные позиции	Тип соединения	Материал корпуса	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
83621	PGМ 7 (3-6.5 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG7	3-6.5	12.5	6.5	7	IP 68	-40...100
83622	PGМ 9 (4-8 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG9	4-8	15.2	8	8	IP 68	-40...100
83623	PGМ 11 (5-10 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG11	5-10	18.6	10	8	IP 68	-40...100
83624	PGМ 13.5 (8-12 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG13,5	6-12	20.4	12	8	IP 68	-40...100
83625	PGМ 16 (10-14 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG16	10-14	22.5	14	8	IP 68	-40...100
88026	PGM 19 (10-14 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG19	10-14	25	14	9	IP 68	-40...100
83626	PGМ 21 (13-18 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG21	13-18	28.3	18	10	IP 68	-40...100
88028	PGM 25 (15-22 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG25	15-22	32	22	10	IP 68	-40...100
83627	PGМ 29 (18-25 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG29	18-25	37	25	11	IP 68	-40...100
83628	PGМ 36 (25-33 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG36	25-33	47	33	12	IP 68	-40...100
83629	PGМ 42 (32-38 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG42	32-38	54	38	13	IP 68	-40...100
88032	PGM 48 (36-44 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG48	36-44	59.3	44	14	IP 68	-40...100
88033	PGM 63 (42-52 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG63	42-52	72	52	16	IP 68	-40...100

Всего позиций: 13

SKU	товарные позиции	H	S	S₁	D	GL	AG
83621	PGМ 7 (3-6.5 мм) (INOX)	19	14	15	6.5	7	12.5
83622	PGМ 9 (4-8 мм) (INOX)	20	17	18	8	8	15.2
83623	PGМ 11 (5-10 мм) (INOX)	21	20	21	10	8	18.6
83624	PGМ 13.5 (8-12 мм) (INOX)	22	22	23	12	8	20.4
83625	PGМ 16 (10-14 мм) (INOX)	23	24	25	14	8	22.5
88026	PGM 19 (10-14 мм) (INOX)	27	24	27	14	9	25
83626	PGМ 21 (13-18 мм) (INOX)	27	30	30	18	9	28.3
88028	PGM 25 (15-22 мм) (INOX)	30	35	35	22	10	32
83627	PGМ 29 (18-25 мм) (INOX)	31	40	40	25	11	37
83628	PGМ 36 (25-33 мм) (INOX)	37	50	50	33	12	47
83629	PGМ 42 (32-38 мм) (INOX)	38	60	60	38	13	54
88032	PGM 48 (36-44 мм) (INOX)	38	65	65	44	14	59.3
88033	PGM 63 (42-52 мм) (INOX)	42	76	80	52	16	72

Всего позиций: 13

SKU	товарные позиции	.stp
83621	PGМ 7 (3-6.5 мм) (INOX)
83622	PGМ 9 (4-8 мм) (INOX)
83623	PGМ 11 (5-10 мм) (INOX)
83624	PGМ 13.5 (8-12 мм) (INOX)
83625	PGМ 16 (10-14 мм) (INOX)
88026	PGM 19 (10-14 мм) (INOX)
83626	PGМ 21 (13-18 мм) (INOX)
88028	PGM 25 (15-22 мм) (INOX)
83627	PGМ 29 (18-25 мм) (INOX)
83628	PGМ 36 (25-33 мм) (INOX)
83629	PGМ 42 (32-38 мм) (INOX)
88032	PGM 48 (36-44 мм) (INOX)
88033	PGM 63 (42-52 мм) (INOX)

Всего позиций: 13
