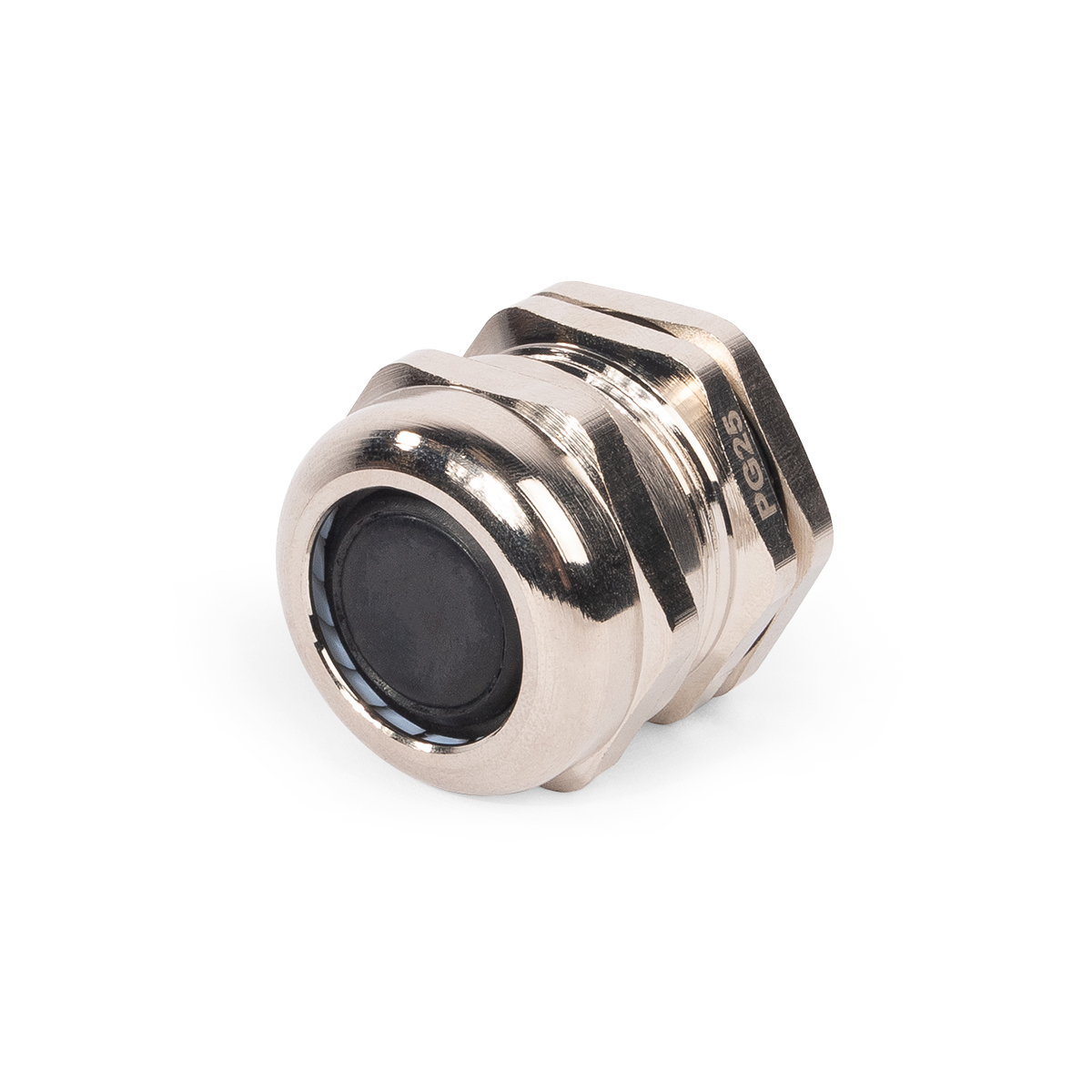

Кабельный ввод латунный c резьбой «PG»

Серия

ПРОФИ

тип: PGM

Стойкость к ультрафиолету
Повышенной прочности
Cтойкость к погодным условиям
Не поддерживает горение
Не намагничиваемые
Вибростойкие
Маслостойкие
Морозоустойчивые
Не содержат галогенов
Многоразового использования
Влагостойкие
Степень защиты IP68

Предназначены для герметичного ввода-вывода кабелей и проводов в корпусах щитового электрооборудования
Герметичная конструкция. Степень защиты IP 68
Полная защита оборудования от пыли и нормированная по давлению защита от погружения в воду
Материал корпуса и накидной гайки: никелированная латунь
Кабельный ввод имеет высокую степень защиты, долговечный, надежный и стойкий к коррозии корпус
Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120 °С
Установка сальника производится гаечным ключом
Защитная мембрана предотвращает попадание пыли
Инструмент для монтажа отверстий:
- системы гидравлические для пробивки отверстий:
  - ПГПО-60;
  - ПГПО-60А;
  - ПГПО-115
- прессы гидравлические для пробивки отверстий:
  - ПГРО-60А;
  - ПГРОу-60А;
  - ПГРОп-60А;
  - ПГАПО-60А
- матрицы МПО для пробивки круглых отверстий, наборы перфоформ:
  - НМПО-PG;
  - НМПО-MG

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 3 года

Срок службы 10 лет

Документация на продукцию

Паспорт на кабельные вводы латунные PGM, PGM-L

Инструкция по монтажу на кабельные вводы

Сертификация

Отказное письмо: продукция Fortisflex

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
68123	PGM 7 (3-6.5 мм)	10	шт	90.59
60881	PGM 9 (4-8 мм)	10	шт	131.35
60882	PGM 11 (5-10 мм)	10	шт	154.96
60883	PGM 13.5 (6-12 мм)	10	шт	178.75
60884	PGM 16 (10-14 мм)	10	шт	206.75
88003	PGM 19 (10-15 мм)	10	шт	238.82
60885	PGM 21 (13-18 мм)	10	шт	329.42
88005	PGM 25 (15-20 мм)	6	шт	441.73
60886	PGM 29 (18-25 мм)	6	шт	601.24
60887	PGM 36 (25-32 мм)	6	шт	992.70
68124	PGM 42 (32-38 мм)	6	шт	1 486.51
88009	PGM 48 (37-44 мм)	2	шт	2 062.54
88010	PGM 63 (42-52 мм)	1	шт	3 806.69

Всего позиций: 13

SKU	товарные позиции	Тип соединения	Материал корпуса	Покрытие	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
68123	PGM 7 (3-6.5 мм)	ввод	латунь	никелированное	неопрен	PG	PG7	3-6,5	12.5	6.5	6	IP 68	-40...+100
60881	PGM 9 (4-8 мм)	ввод	латунь	никелированное	неопрен	PG	PG9	4-8	15.2	8	7	IP 68	-40...+100
60882	PGM 11 (5-10 мм)	ввод	латунь	никелированное	неопрен	PG	PG11	5-10	18.6	10	8	IP 68	-40...+100
60883	PGM 13.5 (6-12 мм)	ввод	латунь	никелированное	неопрен	PG	PG13,5	6-12	20.4	12	8	IP 68	-40...+100
60884	PGM 16 (10-14 мм)	ввод	латунь	никелированное	неопрен	PG	PG16	10-14	22.5	14	8	IP 68	-40...+100
88003	PGM 19 (10-15 мм)	ввод	латунь	никелированное	неопрен	PG	PG19	10-15	24	15	8	IP 68	-40...100
60885	PGM 21 (13-18 мм)	ввод	латунь	никелированное	неопрен	PG	PG21	13-18	18	18	10	IP 68	-40...+100
88005	PGM 25 (15-20 мм)	ввод	латунь	никелированное	неопрен	PG	PG25	15-20	30	20	9	IP 68	-40...100
60886	PGM 29 (18-25 мм)	ввод	латунь	никелированное	неопрен	PG	PG29	18-25	25	25	11	IP 68	-40...+100
60887	PGM 36 (25-32 мм)	ввод	латунь	никелированное	неопрен	PG	PG36	25-33	33	33	12	IP 68	-40...+100
68124	PGM 42 (32-38 мм)	ввод	латунь	никелированное	неопрен	PG	PG42	32-38	38	38	13	IP 68	-40...+100
88009	PGM 48 (37-44 мм)	ввод	латунь	никелированное	неопрен	PG	PG48	37-44	59.3	44	11	IP 68	-40...100
88010	PGM 63 (42-52 мм)	ввод	латунь	никелированное	неопрен	PG	PG63	42-52	72	52	20	IP 68	-40...100

Всего позиций: 13

SKU	товарные позиции	H	S	S₁	D	GL	AG
68123	PGM 7 (3-6.5 мм)	19	14	14	6.5	6	12.5
60881	PGM 9 (4-8 мм)	20	17	17	8	7	15.2
60882	PGM 11 (5-10 мм)	21	20	20	10	7.5	18.6
60883	PGM 13.5 (6-12 мм)	22.5	22	22	12	7.5	20.4
60884	PGM 16 (10-14 мм)	22	24	24	14	7.5	22.5
88003	PGM 19 (10-15 мм)	22	25	25	15	8	24
60885	PGM 21 (13-18 мм)	24.5	30	30	18	8	28.3
88005	PGM 25 (15-20 мм)	27	33	33	20	9	30
60886	PGM 29 (18-25 мм)	30	40	40	25	9	37
60887	PGM 36 (25-32 мм)	34	50	50	32	10	47
68124	PGM 42 (32-38 мм)	36.5	64	64	38	11	54
88009	PGM 48 (37-44 мм)	36.5	64	64	44	11	59.3
88010	PGM 63 (42-52 мм)	45	78	78	52	20	72

Всего позиций: 13

SKU	товарные позиции	.stp
68123	PGM 7 (3-6.5 мм)
60881	PGM 9 (4-8 мм)
60882	PGM 11 (5-10 мм)
60883	PGM 13.5 (6-12 мм)
60884	PGM 16 (10-14 мм)
88003	PGM 19 (10-15 мм)
60885	PGM 21 (13-18 мм)
88005	PGM 25 (15-20 мм)
60886	PGM 29 (18-25 мм)
60887	PGM 36 (25-32 мм)
68124	PGM 42 (32-38 мм)
88009	PGM 48 (37-44 мм)
88010	PGM 63 (42-52 мм)

Всего позиций: 13
