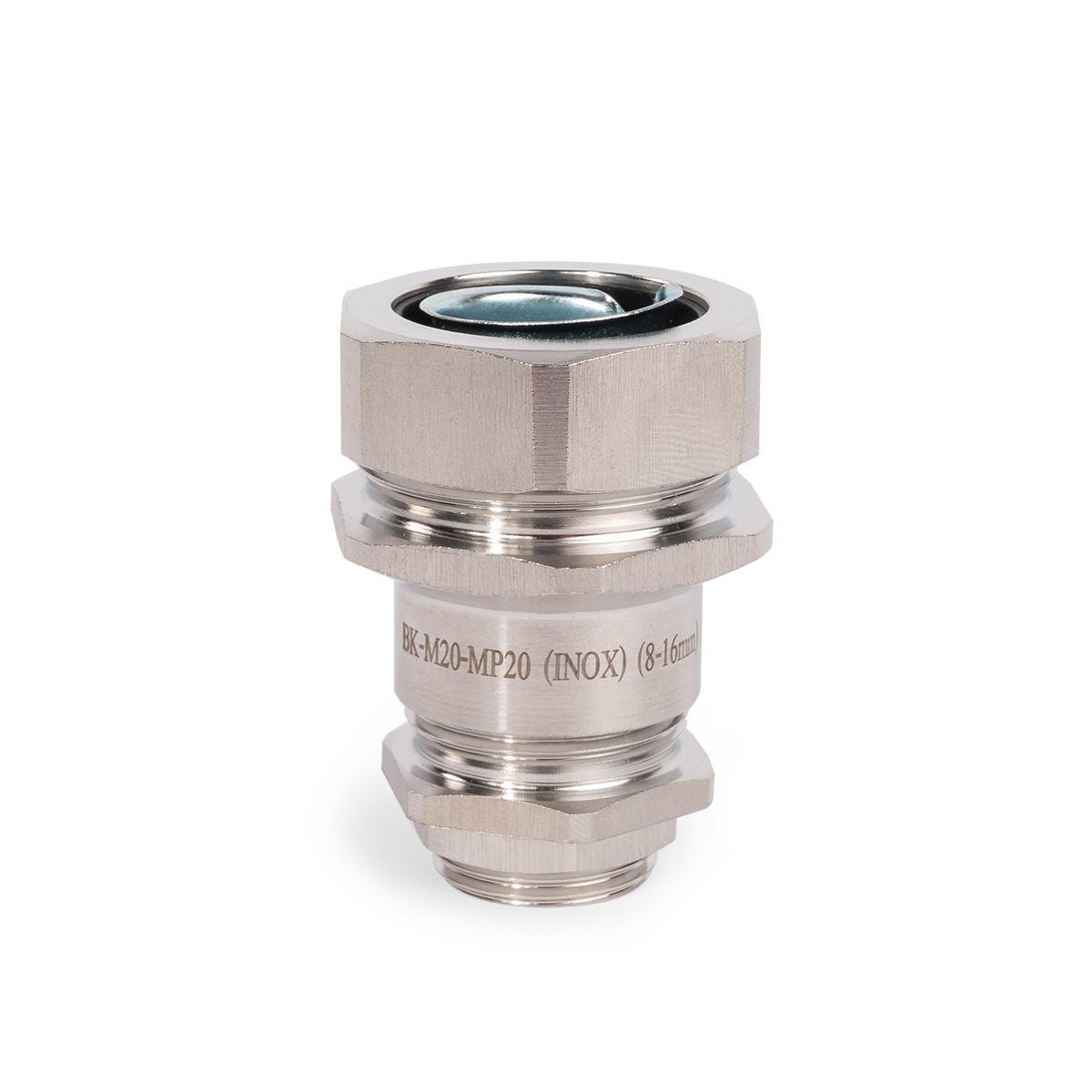

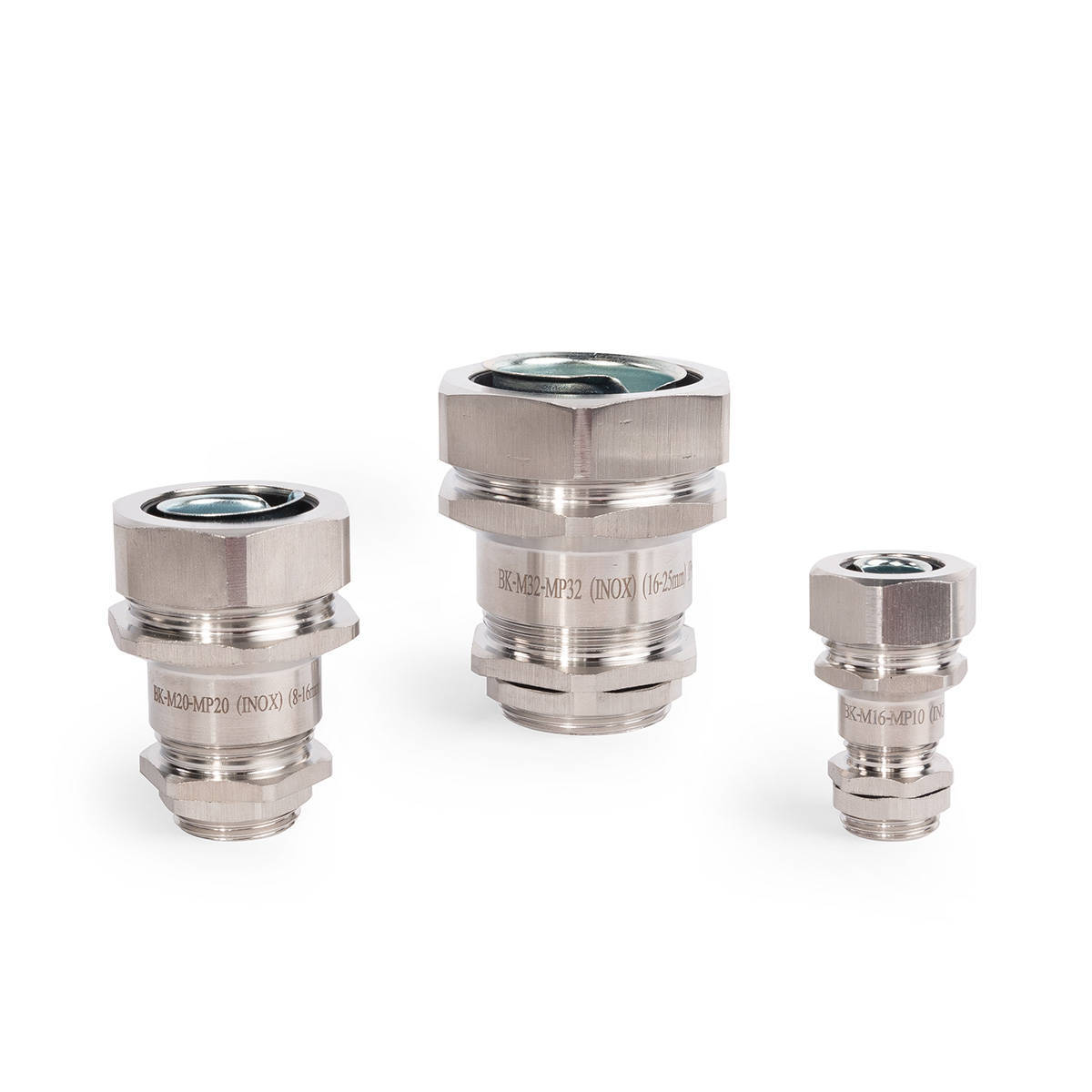

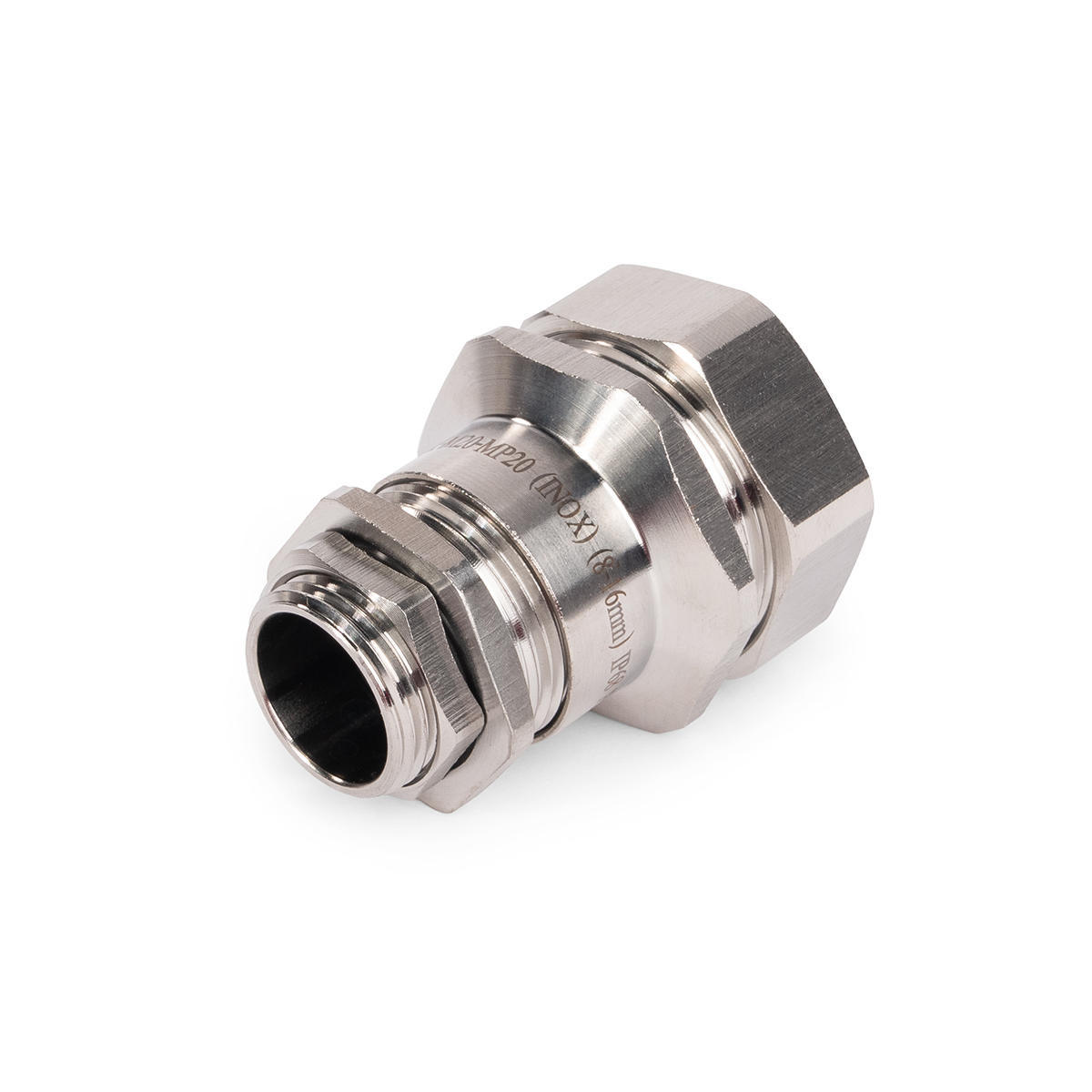

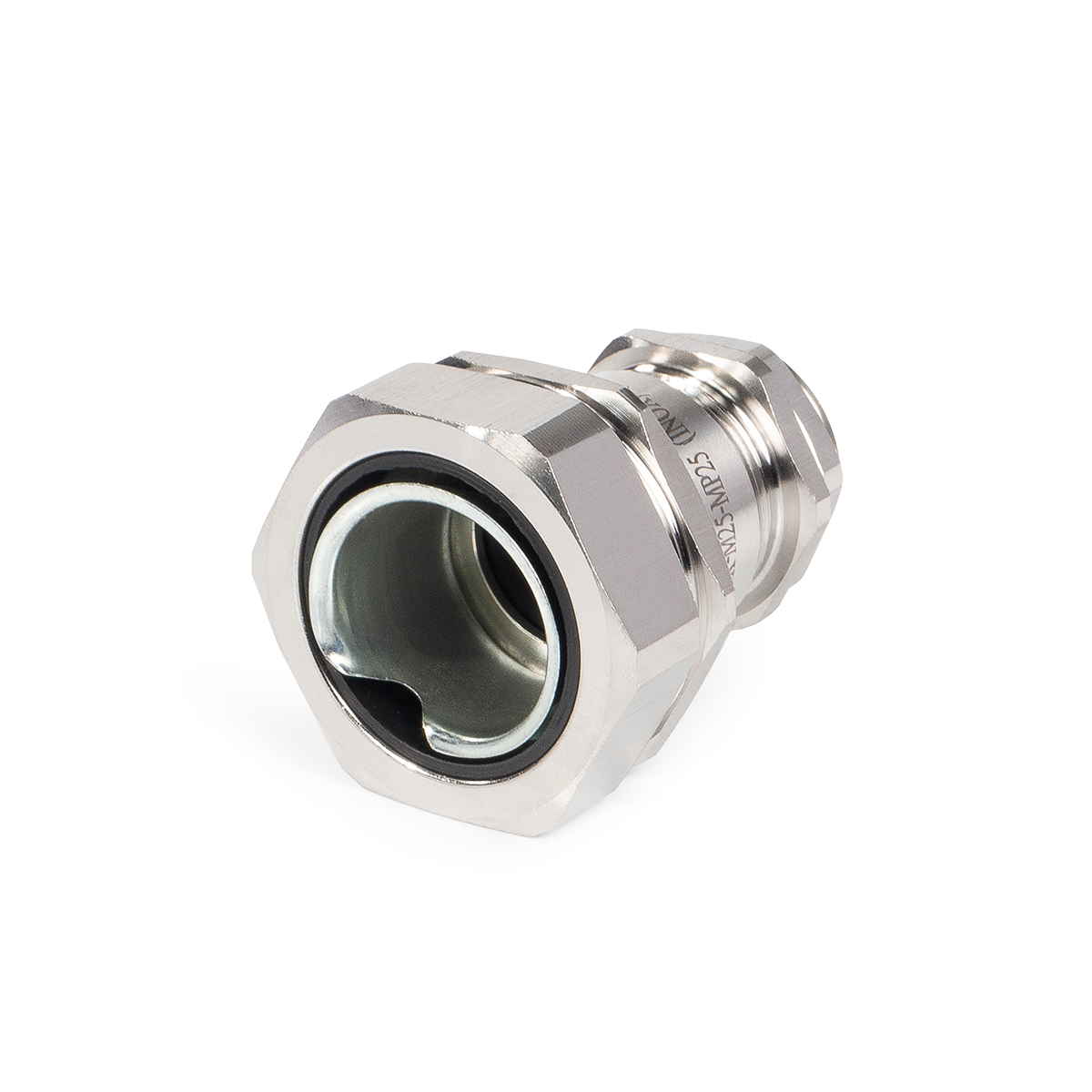

Кабельный ввод для металлорукава из нержавеющей стали с метрической резьбой «M»

Серия

ПРОФИ

тип: ВК-М-МР (INOX)

Стойкость к ультрафиолету
Повышенной прочности
Cтойкость к погодным условиям
Не поддерживает горение
Не намагничиваемые
Вибростойкие
Маслостойкие
Морозоустойчивые
Не содержат галогенов
Влагостойкие
Степень защиты IP68

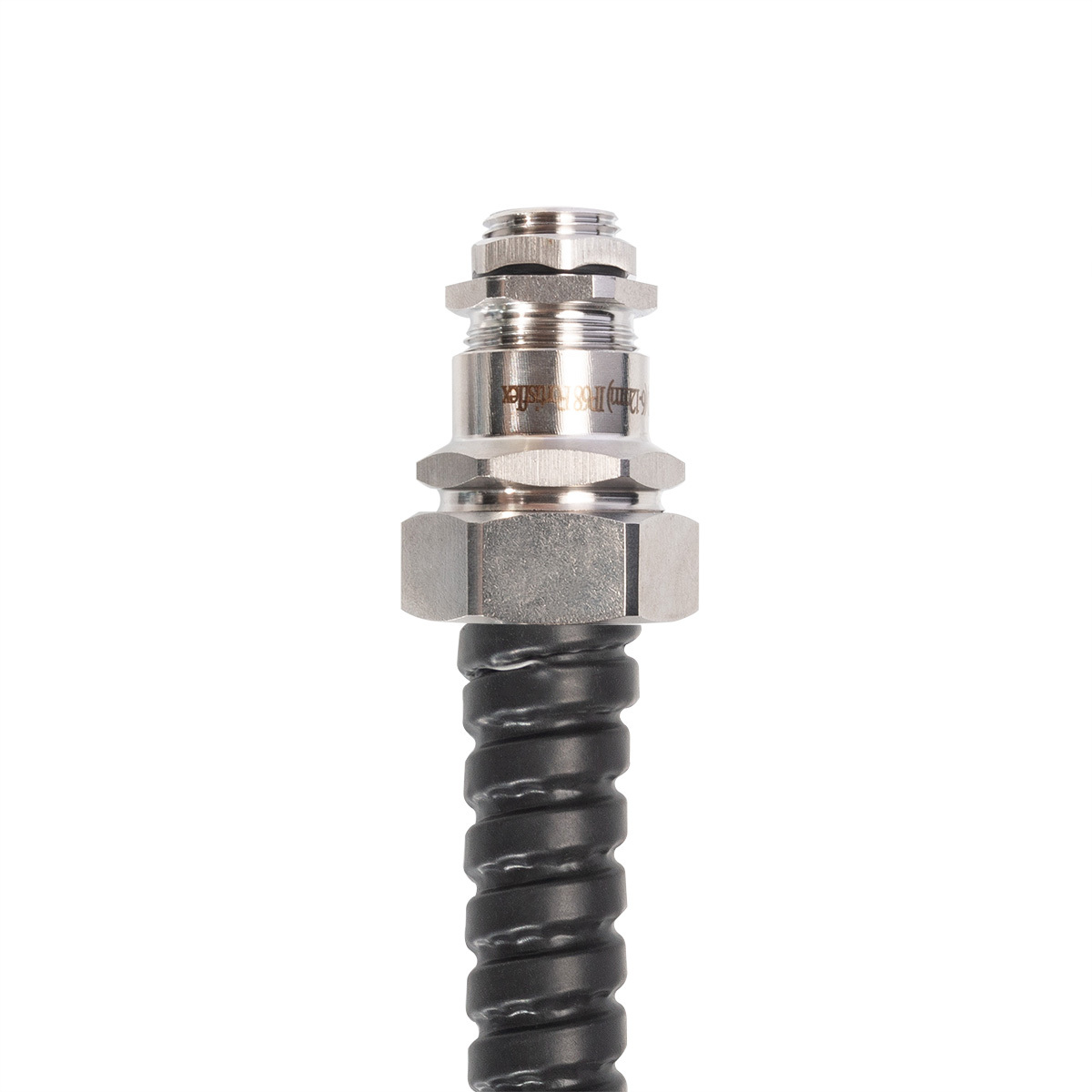

Для герметичного ввода–вывода кабелей и проводов, проложенных в металлорукаве, в корпусах электрощитового оборудования

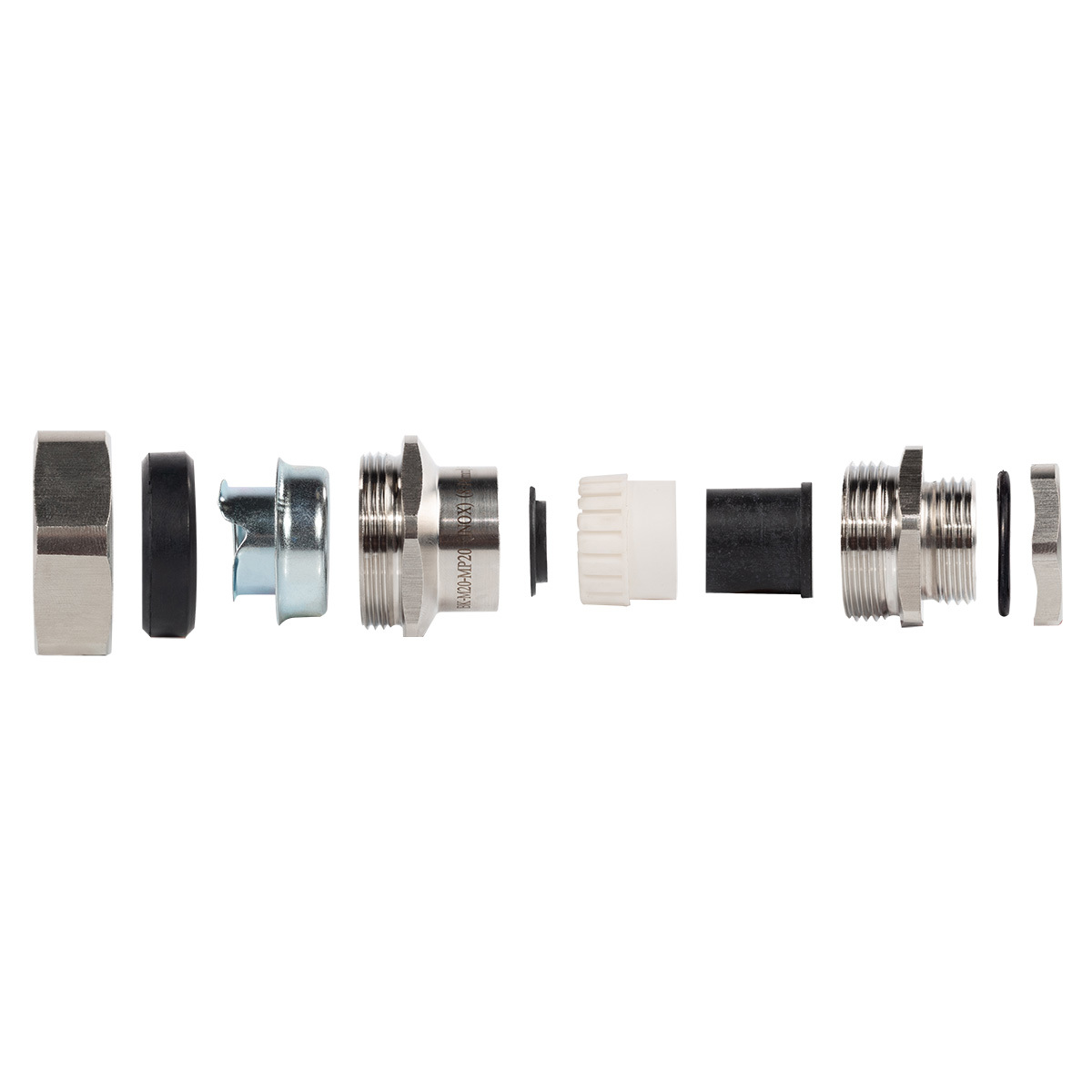

Материал:
- гайка, корпус, накидная гайка: нержавеющая сталь AISI 304
- прижимная вставка: нейлон 6.6, самозатухающий по UL94V2
- уплотнительная вставка и кольца: неопрен
Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120 °С
Степень защиты IP68
Тип резьбы: метрическая по EN 60423 2 в 1: кабельный ввод и вводная муфта для металлорукава в одном изделии
Стойкие к синтетическим маслам и всем видам топлива
Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
Инструмент для монтажа отверстий:
- системы гидравлические для пробивки отверстий:
  - ПГПО-60;
  - ПГПО-60А;
  - ПГПО-115
- прессы гидравлические для пробивки отверстий:
  - ПГРО-60А;
  - ПГРОу-60А;
  - ПГРОп-60А;
  - ПГАПО-60А
- матрицы МПО для пробивки круглых отверстий, наборы перфоформ:
  - НМПО-PG;
  - НМПО-MG

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 15 лет

Документация на продукцию

Паспорт на кабельные вводы из нержавеющей стали BK-M-MP (INOX)

Инструкция по монтажу на кабельные вводы

Сертификация

Отказное письмо: продукция Fortisflex

Информационные материалы

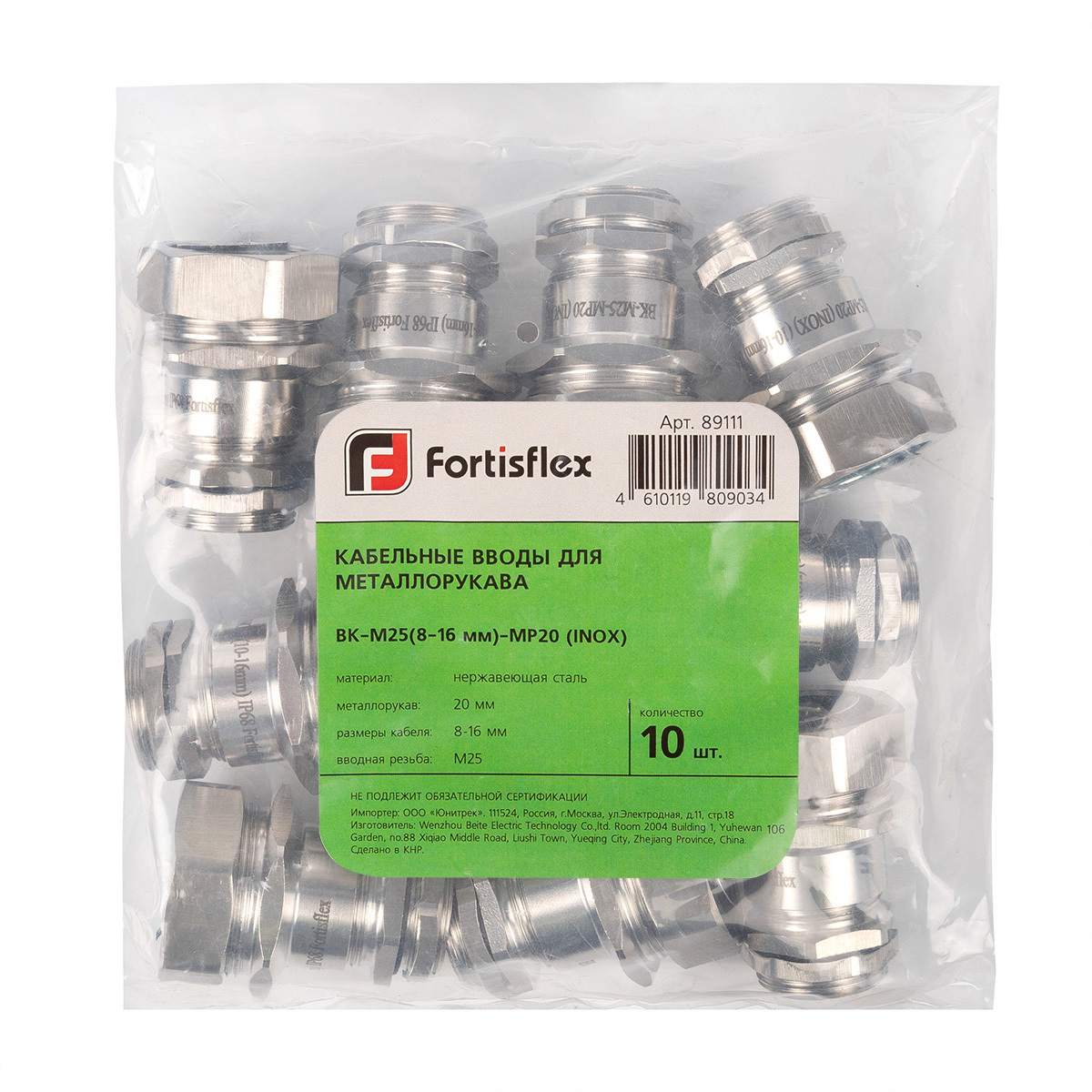

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
88167	ВК-М16(4-8 мм)-МР10 (INOX)	10	шт	1 545.84
89110	ВК-М16(6-12 мм)-МР15 (INOX)	10	шт	1 746.41
88168	ВК-М20(6-12 мм)-МР15 (INOX)	10	шт	1 783.95
88169	ВК-М20(8-16 мм)-МР20 (INOX)	10	шт	2 430.58
89111	ВК-М25(8-16 мм)-МР20 (INOX)	10	шт	2 939.10
89112	ВК-М25(13-18 мм)-МР20 (INOX)	10	шт	3 089.63
88170	ВК-М25(13-18 мм)-МР25 (INOX)	10	шт	3 267.22
89113	ВК-М32(16-25 мм)-МР25 (INOX)	4	шт	4 361.70
88171	ВК-М32(16-25 мм)-МР32 (INOX)	4	шт	5 266.61

Всего позиций: 9

SKU	товарные позиции	Тип соединения	Материал корпуса	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
88167	ВК-М16(4-8 мм)-МР10 (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M16x1.5	4-8	10	8	8	IP 68	-40...100
89110	ВК-М16(6-12 мм)-МР15 (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M16x1.5	6-12	15	12	8	IP 68	-40...100
88168	ВК-М20(6-12 мм)-МР15 (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M20x1.5	6-12	15	12	8	IP 68	-40...100
88169	ВК-М20(8-16 мм)-МР20 (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M20x1.5	8-16	20	16	8	IP 68	-40...100
89111	ВК-М25(8-16 мм)-МР20 (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M25x1.5	8-16	20	16	9	IP 68	-40...100
89112	ВК-М25(13-18 мм)-МР20 (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M25x1.5	13-18	20	18	9	IP 68	-40...100
88170	ВК-М25(13-18 мм)-МР25 (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M25x1.5	13-18	25	18	9	IP 68	-40...100
89113	ВК-М32(16-25 мм)-МР25 (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M32x1.5	16-25	25	25	10	IP 68	-40...100
88171	ВК-М32(16-25 мм)-МР32 (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	метрическая	M32x1.5	16-25	32	25	10	IP 68	-40...100

Всего позиций: 9

SKU	товарные позиции	H	S	S₁	D	GL	AG
88167	ВК-М16(4-8 мм)-МР10 (INOX)	30	24	22	8	8	16
89110	ВК-М16(6-12 мм)-МР15 (INOX)	30	30	27	12	8	16
88168	ВК-М20(6-12 мм)-МР15 (INOX)	32	30	27	12	8	20
88169	ВК-М20(8-16 мм)-МР20 (INOX)	34	35	35	16	8	20
89111	ВК-М25(8-16 мм)-МР20 (INOX)	34	35	35	16	9	25
89112	ВК-М25(13-18 мм)-МР20 (INOX)	36	35	30	18	9	25
88170	ВК-М25(13-18 мм)-МР25 (INOX)	36	42	40	18	9	25
89113	ВК-М32(16-25 мм)-МР25 (INOX)	40	42	40	25	10	32
88171	ВК-М32(16-25 мм)-МР32 (INOX)	42	50	50	25	10	32

Всего позиций: 9

SKU	товарные позиции	.stp
88167	ВК-М16(4-8 мм)-МР10 (INOX)	скачать файл .stp
89110	ВК-М16(6-12 мм)-МР15 (INOX)	скачать файл .stp
88168	ВК-М20(6-12 мм)-МР15 (INOX)	скачать файл .stp
88169	ВК-М20(8-16 мм)-МР20 (INOX)	скачать файл .stp
89111	ВК-М25(8-16 мм)-МР20 (INOX)	скачать файл .stp
89112	ВК-М25(13-18 мм)-МР20 (INOX)	скачать файл .stp
88170	ВК-М25(13-18 мм)-МР25 (INOX)	скачать файл .stp
89113	ВК-М32(16-25 мм)-МР25 (INOX)	скачать файл .stp
88171	ВК-М32(16-25 мм)-МР32 (INOX)	скачать файл .stp

Всего позиций: 9
