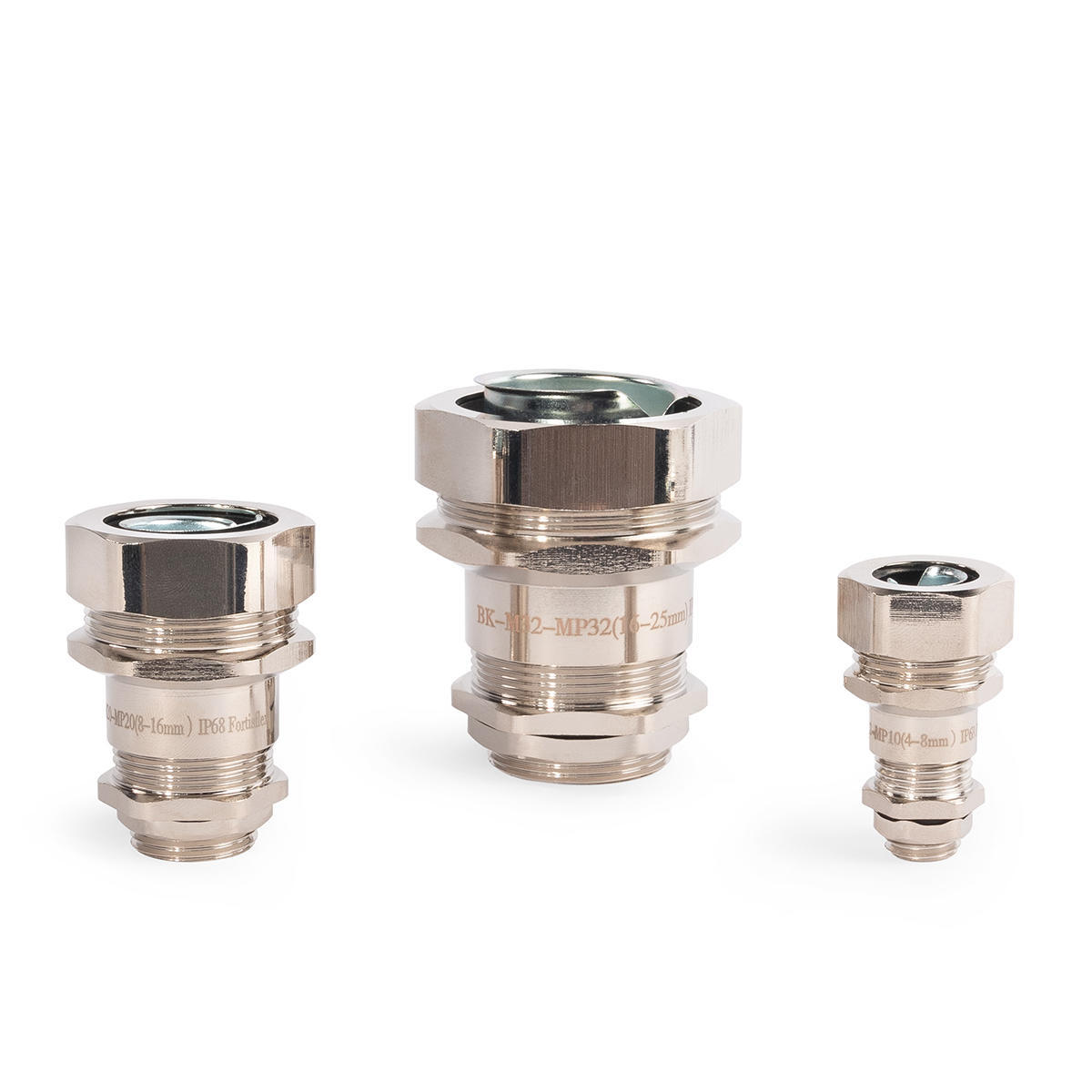

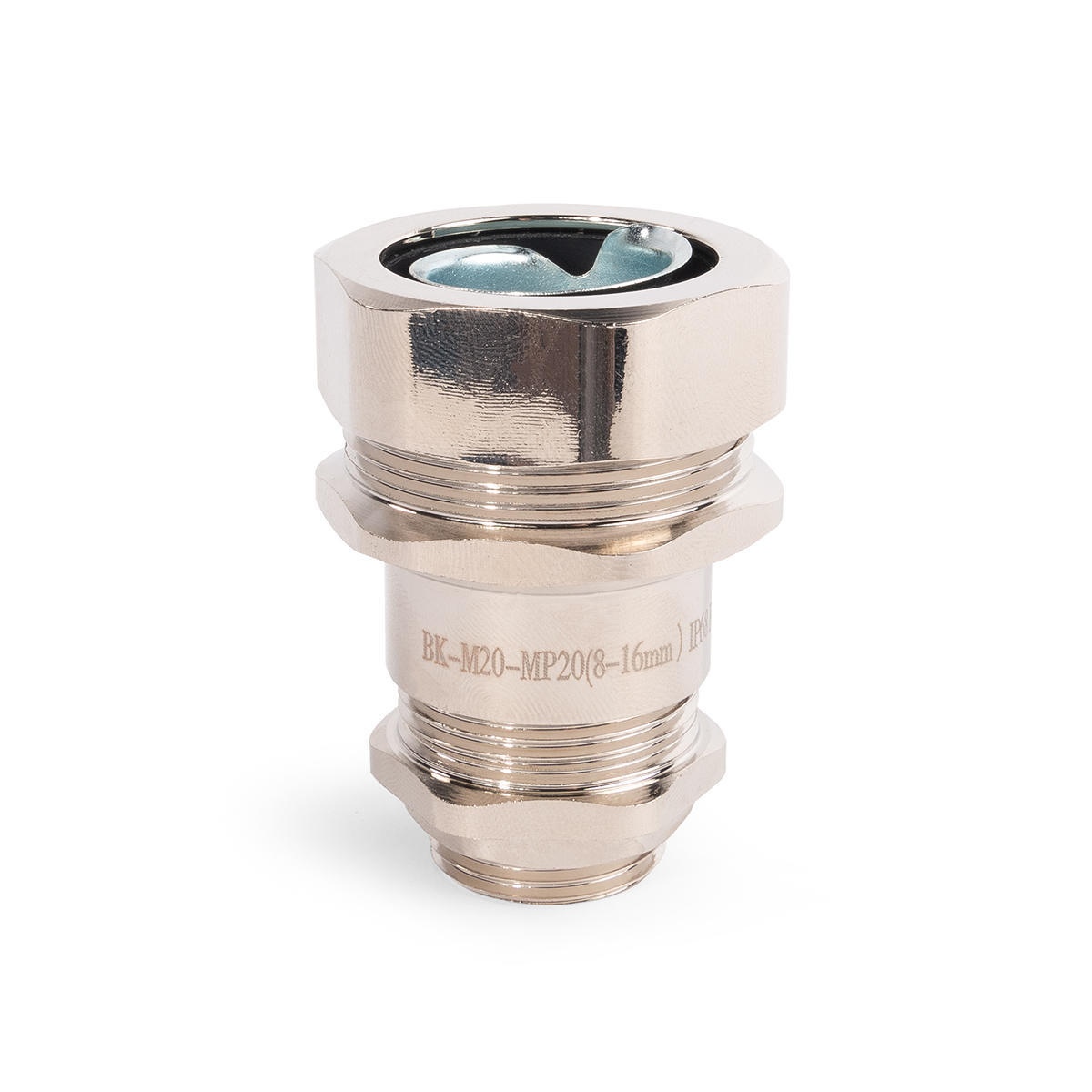

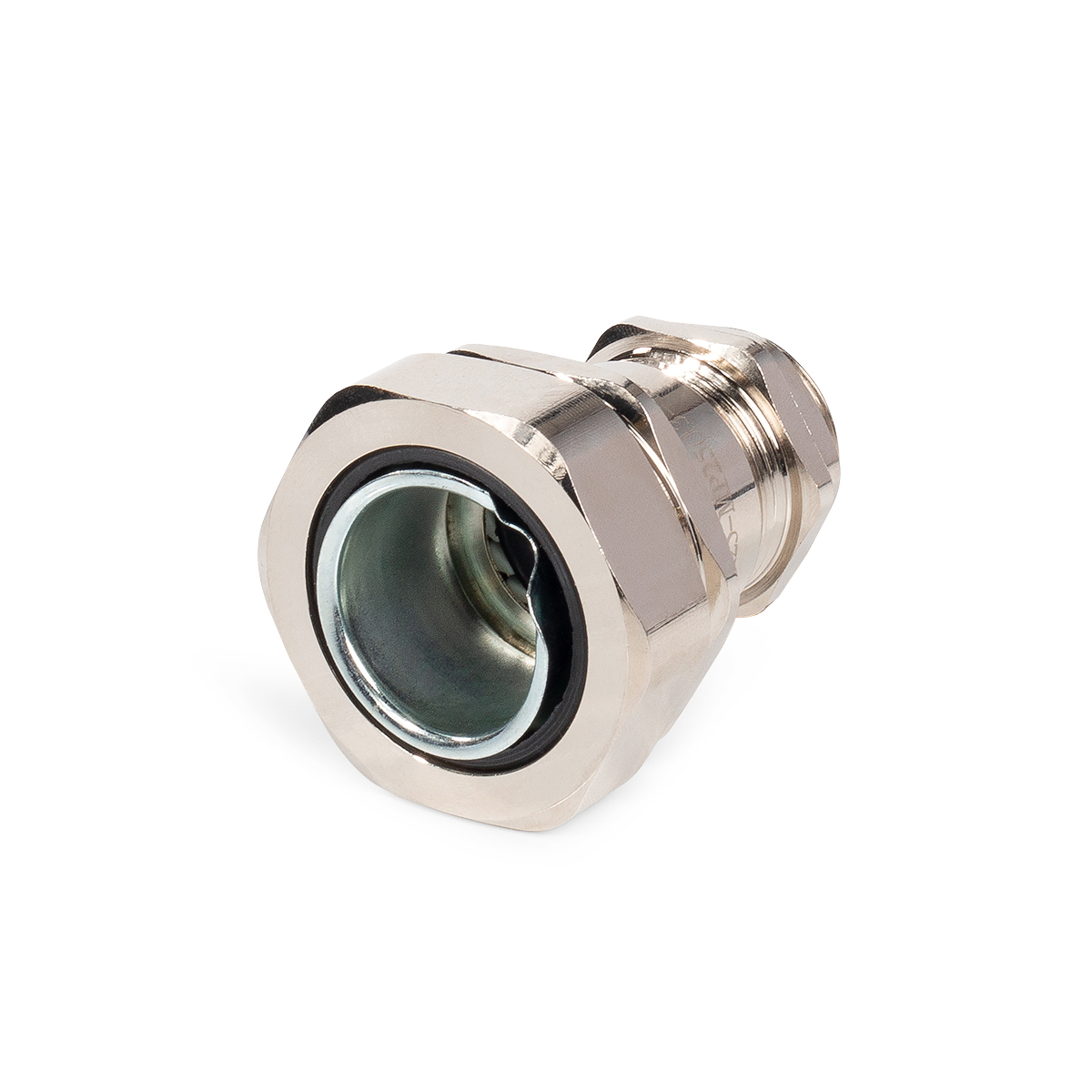

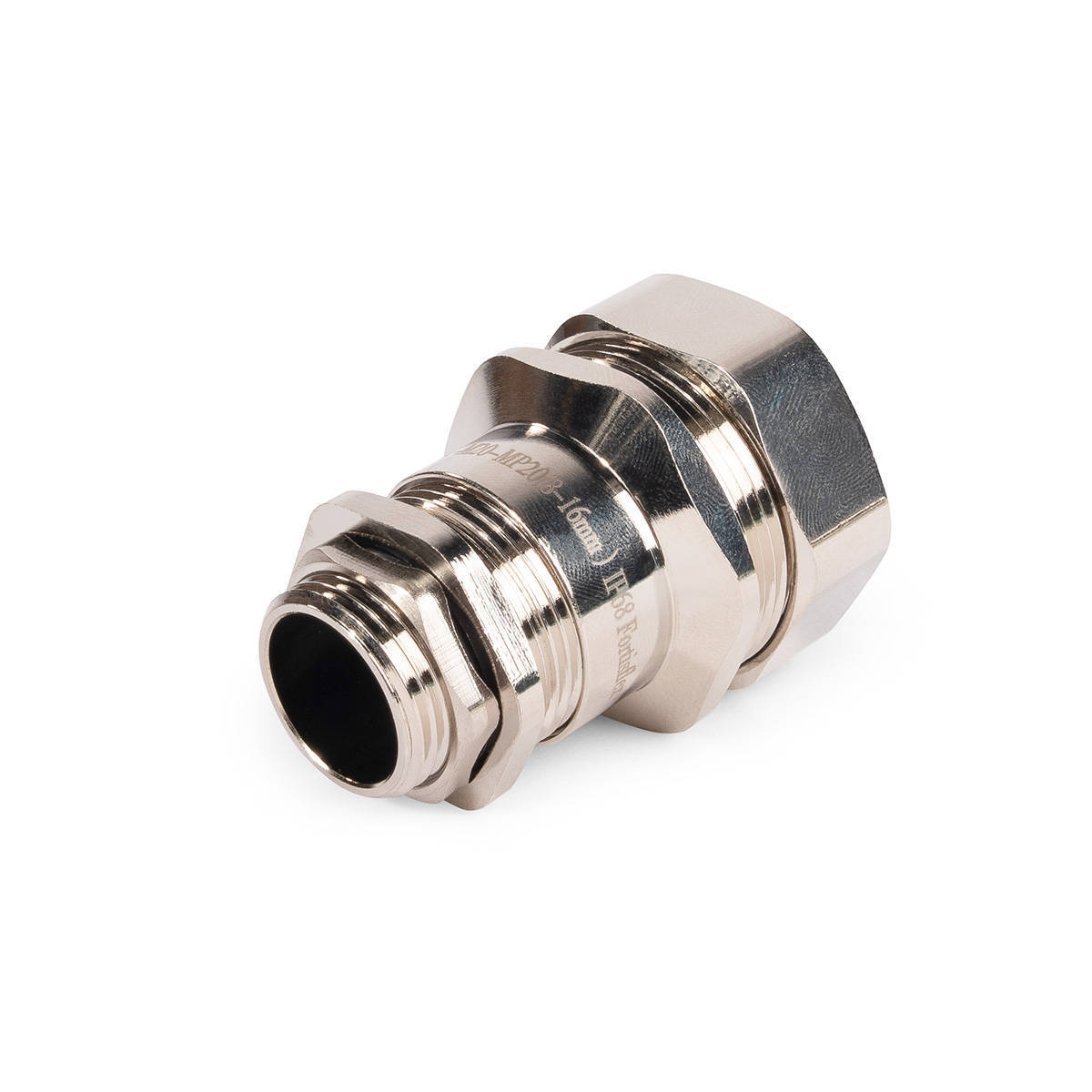

Кабельный ввод для металлорукава латунный c метрической резьбой «M»

Серия

ПРОФИ

тип: ВК-М-МР

Стойкость к ультрафиолету
Повышенной прочности
Cтойкость к погодным условиям
Не поддерживает горение
Не намагничиваемые
Вибростойкие
Маслостойкие
Морозоустойчивые
Не содержат галогенов
Влагостойкие
Степень защиты IP68

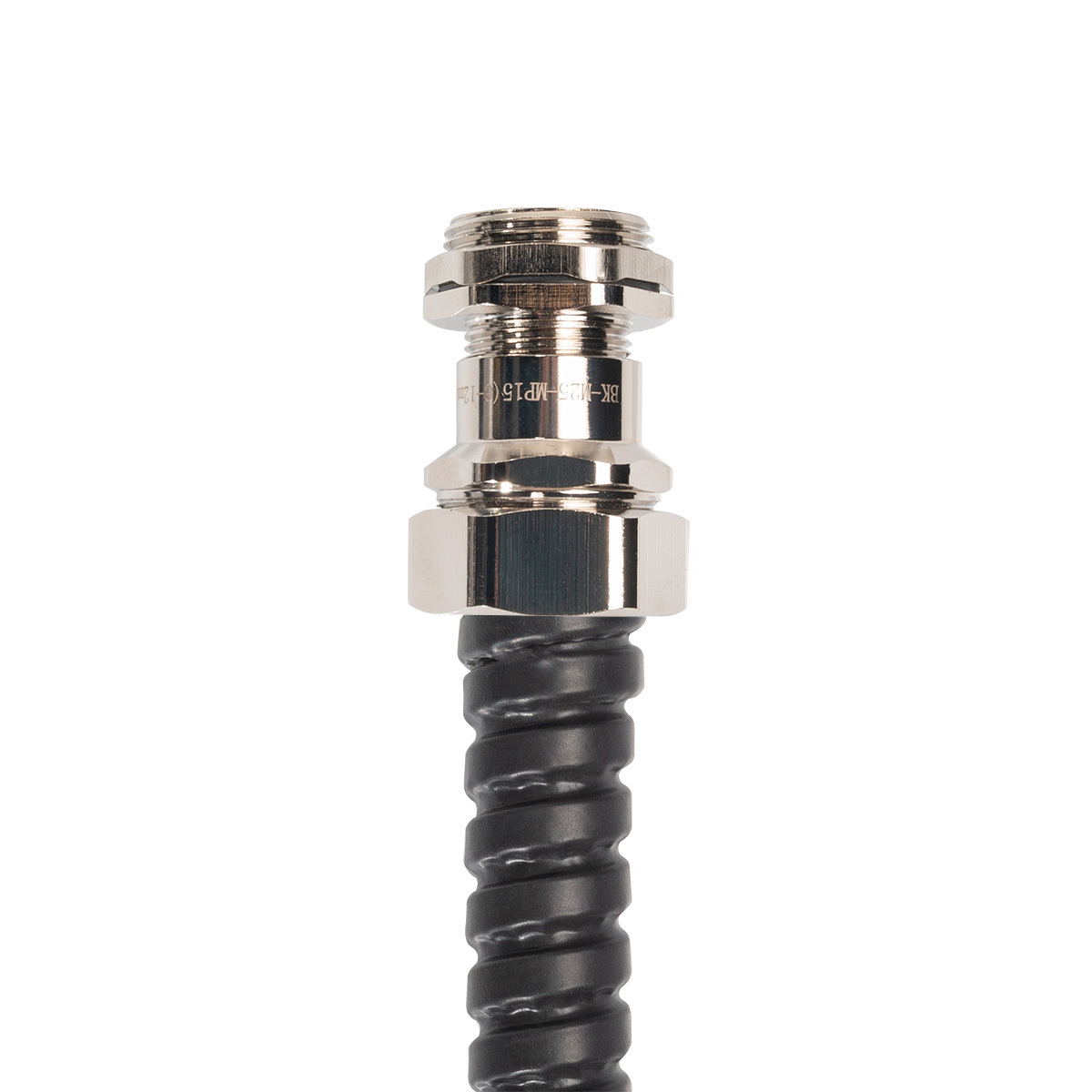

Для герметичного ввода–вывода кабелей и проводов, проложенных в металлорукаве, в корпусах электрощитового оборудования

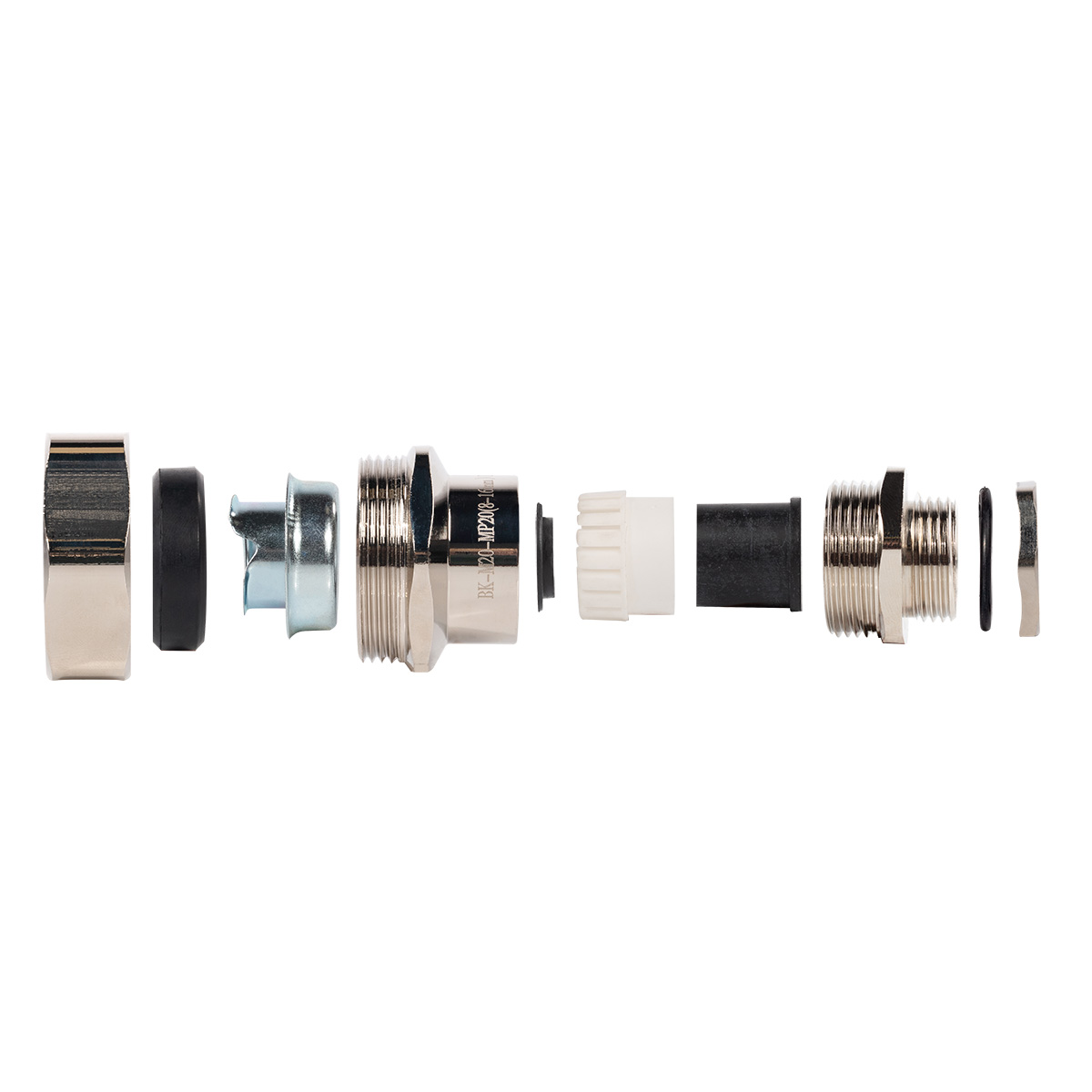

Материал:
- гайка, корпус, накидная гайка: никелированная латунь
- прижимная вставка: нейлон 6.6, самозатухающий по UL94V2
- уплотнительная вставка и кольца: неопрен
Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120 °С
Степень защиты IP68
Тип резьбы: метрическая по EN 60423
2 в 1: кабельный ввод и вводная муфта для металлорукава в одном изделии
Стойкие к синтетическим маслам и всем видам топлива
Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
Инструмент для монтажа отверстий и гидравлические прессы КВТ:
- пресс гидравлический ПГПО-60, ПГРО-60А, ППО-60, ППО-115, ПГРОп-60А, ПГРОу-60А, ПРПО-60,
- перфоформы МПО и наборы перфоформ НМПО-PG, НМПО-MG

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 3 года

Срок службы 10 лет

Документация на продукцию

Паспорт на кабельные вводы латунные ВК-М-МР

Инструкция по монтажу на кабельные вводы

Сертификация

Отказное письмо: продукция Fortisflex

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
87943	ВК-М12(4-8 мм)-МР10	10	шт	461.56
87944	ВК-М16(4-8 мм)-МР10	10	шт	483.23
87945	ВК-М16(4-8 мм)-МР12	10	шт	521.00
87946	ВК-М16(6-12 мм)-МР15	10	шт	672.74
87947	ВК-М20(6-12 мм)-МР15	10	шт	673.01
87948	ВК-М20(8-16 мм)-МР20	10	шт	1 000.99
89105	ВК-М25(6-12 мм)-МР15	10	шт	991.97
87950	ВК-М25(8-16 мм)-МР20	10	шт	1 023.82
89196	ВК-М25(13-18 мм)-МР20	10	шт	1 153.60
87951	ВК-М25(13-18 мм)-МР25	10	шт	1 281.96
89106	ВК-М32(8-16 мм)-МР20	6	шт	1 454.86
89107	ВК-М32(13-18 мм)-МР25	6	шт	1 947.14
87953	ВК-М32(16-25 мм)-МР25	6	шт	1 643.99
87954	ВК-М32(16-25 мм)-МР32	6	шт	2 176.24
87955	ВК-М40(22-30 мм)-МР38	4	шт	2 553.98
89108	ВК-М50(30-38 мм)-МР50	1	шт	4 246.98
89109	ВК-М63(36-44 мм)-МР50	1	шт	5 238.95

Всего позиций: 17

SKU	товарные позиции	Тип соединения	Материал корпуса	Покрытие	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
87943	ВК-М12(4-8 мм)-МР10	ввод	латунь	никелированное	неопрен	метрическая	M12x1.5	4-8	10	8	6.5	IP 68	-40...100
87944	ВК-М16(4-8 мм)-МР10	ввод	латунь	никелированное	неопрен	метрическая	M16x1.5	4-8	10	8	8	IP 68	-40...100
87945	ВК-М16(4-8 мм)-МР12	ввод	латунь	никелированное	неопрен	метрическая	M16x1.5	4-8	12	8	8	IP 68	-40...100
87946	ВК-М16(6-12 мм)-МР15	ввод	латунь	никелированное	неопрен	метрическая	M16x1.5	6-12	15	12	8	IP 68	-40...100
87947	ВК-М20(6-12 мм)-МР15	ввод	латунь	никелированное	неопрен	метрическая	M20x1.5	6-12	15	12	8	IP 68	-40...100
87948	ВК-М20(8-16 мм)-МР20	ввод	латунь	никелированное	неопрен	метрическая	M20x1.5	8-16	20	16	8	IP 68	-40...100
89105	ВК-М25(6-12 мм)-МР15	ввод	латунь	никелированное	неопрен	метрическая	M25x1.5	6-12	15	12	9	IP 68	-40...100
87950	ВК-М25(8-16 мм)-МР20	ввод	латунь	никелированное	неопрен	метрическая	M25x1.5	8-16	20	16	9	IP 68	-40...100
89196	ВК-М25(13-18 мм)-МР20	ввод	латунь	никелированное	неопрен	метрическая	M25x1.5	13-18	20	18	9	IP 68	-40...100
87951	ВК-М25(13-18 мм)-МР25	ввод	латунь	никелированное	неопрен	метрическая	M25x1.5	13-18	25	18	9	IP 68	-40...100
89106	ВК-М32(8-16 мм)-МР20	ввод	латунь	никелированное	неопрен	метрическая	M32x1.5	8-16	20	16	10	IP 68	-40...100
89107	ВК-М32(13-18 мм)-МР25	ввод	латунь	никелированное	неопрен	метрическая	M32x1.5	13-18	25	18	10	IP 68	-40...100
87953	ВК-М32(16-25 мм)-МР25	ввод	латунь	никелированное	неопрен	метрическая	M32x1.5	16-25	25	25	10	IP 68	-40...100
87954	ВК-М32(16-25 мм)-МР32	ввод	латунь	никелированное	неопрен	метрическая	M32x1.5	16-25	32	25	10	IP 68	-40...100
87955	ВК-М40(22-30 мм)-МР38	ввод	латунь	никелированное	неопрен	метрическая	M40x1.5	22-30	38	30	11	IP 68	-40...100
89108	ВК-М50(30-38 мм)-МР50	ввод	латунь	никелированное	неопрен	метрическая	M50x1.5	30-38	50	38	13	IP 68	-40...100
89109	ВК-М63(36-44 мм)-МР50	ввод	латунь	никелированное	неопрен	метрическая	M63x1.5	36-44	50	44	14	IP 68	-40...100

Всего позиций: 17

SKU	товарные позиции	H	S	S₁	D	GL	AG
87943	ВК-М12(4-8 мм)-МР10	30	24	22	8	6.5	12
87944	ВК-М16(4-8 мм)-МР10	30	24	22	8	8	16
87945	ВК-М16(4-8 мм)-МР12	30	26	24	8	8	16
87946	ВК-М16(6-12 мм)-МР15	30	30	27	12	8	16
87947	ВК-М20(6-12 мм)-МР15	32	30	27	12	8	20
87948	ВК-М20(8-16 мм)-МР20	34	35	35	16	8	20
89105	ВК-М25(6-12 мм)-МР15	33	30	27	12	9	25
87950	ВК-М25(8-16 мм)-МР20	34	35	35	16	9	25
89196	ВК-М25(13-18 мм)-МР20	36	35	30	18	9	25
87951	ВК-М25(13-18 мм)-МР25	36	42	40	18	9	25
89106	ВК-М32(8-16 мм)-МР20	36	35	35	16	10	32
89107	ВК-М32(13-18 мм)-МР25	38	42	35	18	10	32
87953	ВК-М32(16-25 мм)-МР25	40	42	40	25	10	32
87954	ВК-М32(16-25 мм)-МР32	42	50	50	25	10	32
87955	ВК-М40(22-30 мм)-МР38	47	57	55	30	11	40
89108	ВК-М50(30-38 мм)-МР50	52	72	57	38	13	52
89109	ВК-М63(36-44 мм)-МР50	53	72	68	44	14	53

Всего позиций: 17

SKU	товарные позиции	.stp
87943	ВК-М12(4-8 мм)-МР10	скачать файл .stp
87944	ВК-М16(4-8 мм)-МР10	скачать файл .stp
87945	ВК-М16(4-8 мм)-МР12	скачать файл .stp
87946	ВК-М16(6-12 мм)-МР15	скачать файл .stp
87947	ВК-М20(6-12 мм)-МР15	скачать файл .stp
87948	ВК-М20(8-16 мм)-МР20	скачать файл .stp
89105	ВК-М25(6-12 мм)-МР15	скачать файл .stp
87950	ВК-М25(8-16 мм)-МР20	скачать файл .stp
89196	ВК-М25(13-18 мм)-МР20	скачать файл .stp
87951	ВК-М25(13-18 мм)-МР25	скачать файл .stp
89106	ВК-М32(8-16 мм)-МР20	скачать файл .stp
89107	ВК-М32(13-18 мм)-МР25	скачать файл .stp
87953	ВК-М32(16-25 мм)-МР25	скачать файл .stp
87954	ВК-М32(16-25 мм)-МР32	скачать файл .stp
87955	ВК-М40(22-30 мм)-МР38	скачать файл .stp
89108	ВК-М50(30-38 мм)-МР50	скачать файл .stp
89109	ВК-М63(36-44 мм)-МР50	скачать файл .stp

Всего позиций: 17
