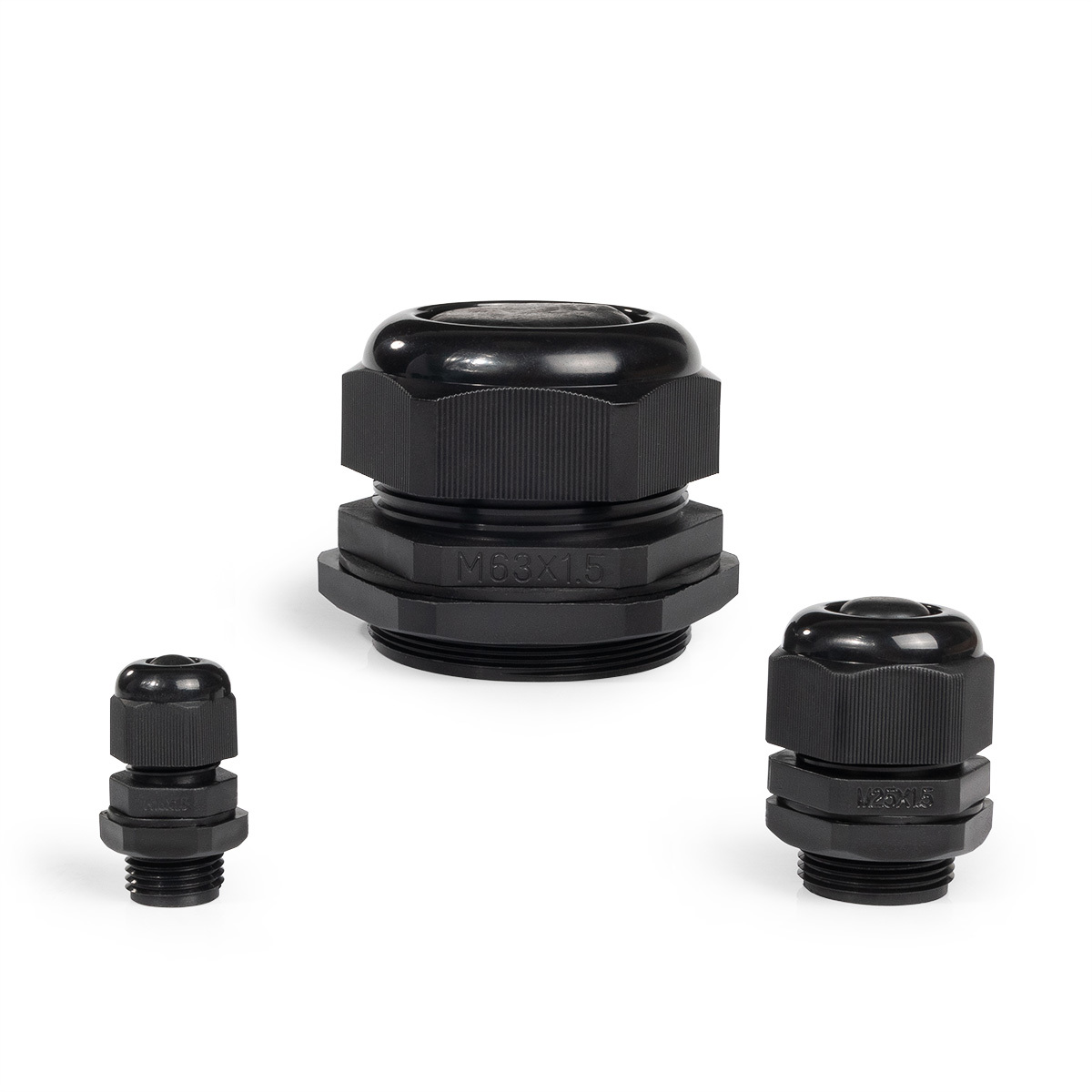

Кабельный ввод с удлиненной резьбой

Серия

СТАНДАРТ

тип: M-L

Нейлон 6.6
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Не поддерживает горение
Вибростойкие
Маслостойкие
Морозоустойчивые
Не содержат галогенов
Многоразового использования
Легкая модель
Диэлектрические до 1 кВ
Малодымные при горении
Влагостойкие
Степень защиты IP68

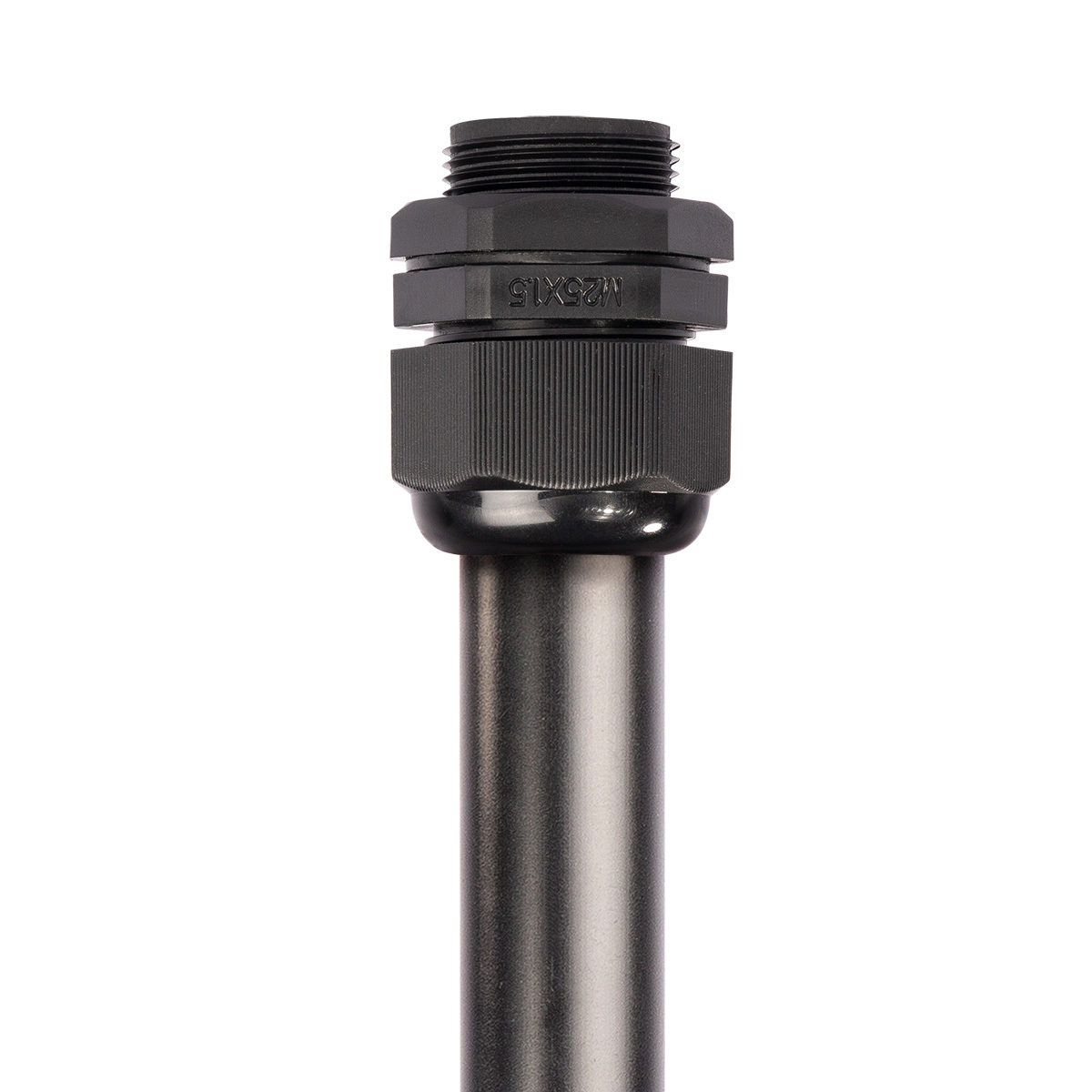

Предназначены для герметичного ввода-вывода кабелей и проводов в корпусах щитового электрооборудования
Материал корпуса: нейлон 6.6, самозатухающий, не содержит галогенов, устойчивый к UV-излучению
Материал уплотнителя: неопрен
Цвет: черный
Температура эксплуатации: от -40 °С до +100 °С
Тип резьбы: метрическая

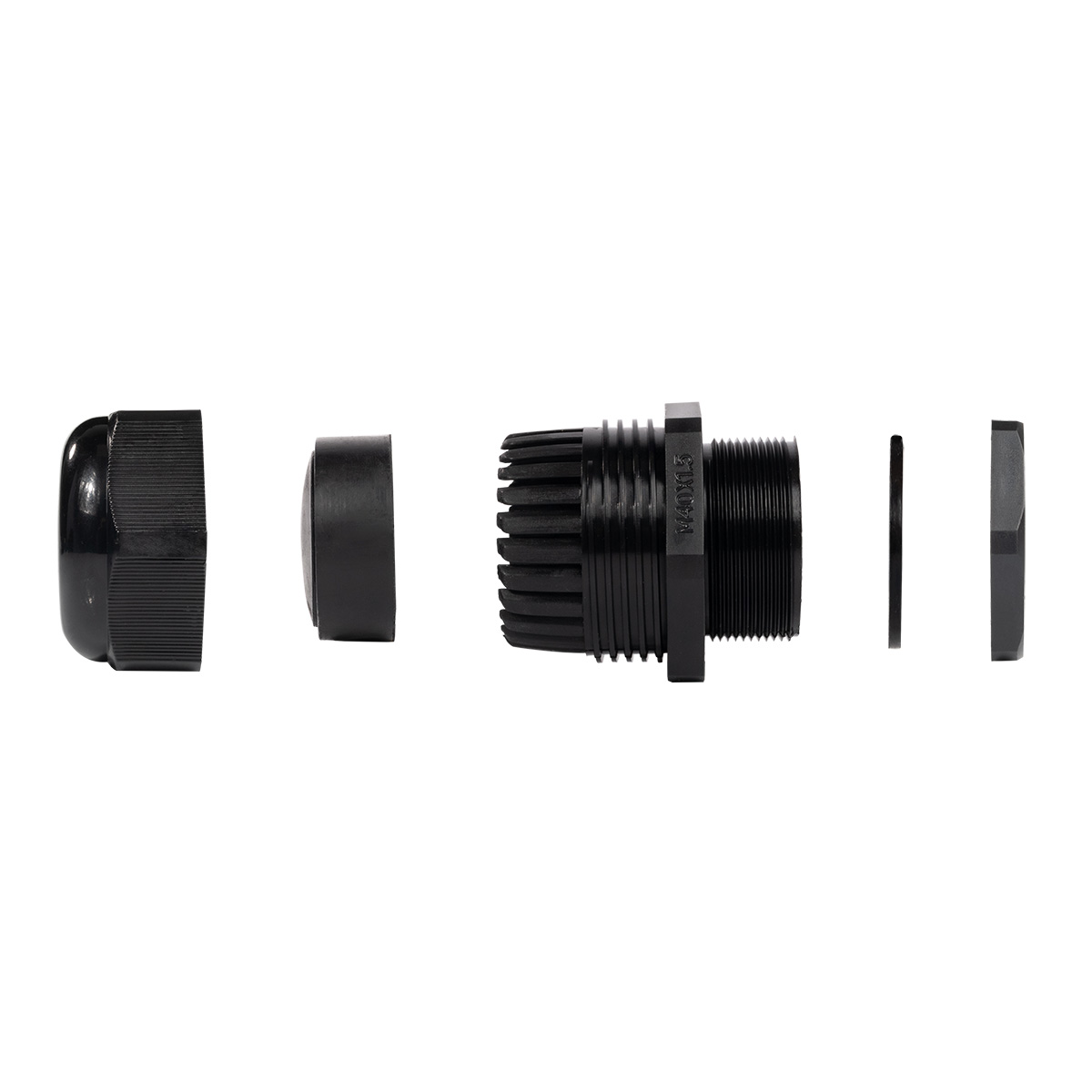

Конструкция прижимной гайки имеет специальные стопорные засечки, предотвращающие саморазвинчивание
Степень защиты IP 68
Электрическая прочность: 60 кВ/мм
Удельное сопротивление: 1*1012 Ом см
Стойкие к синтетическим маслам и всем видам топлива
Маркировка размера ключа на крепежной гайке
Защитная мембрана предотвращает попадание пыли

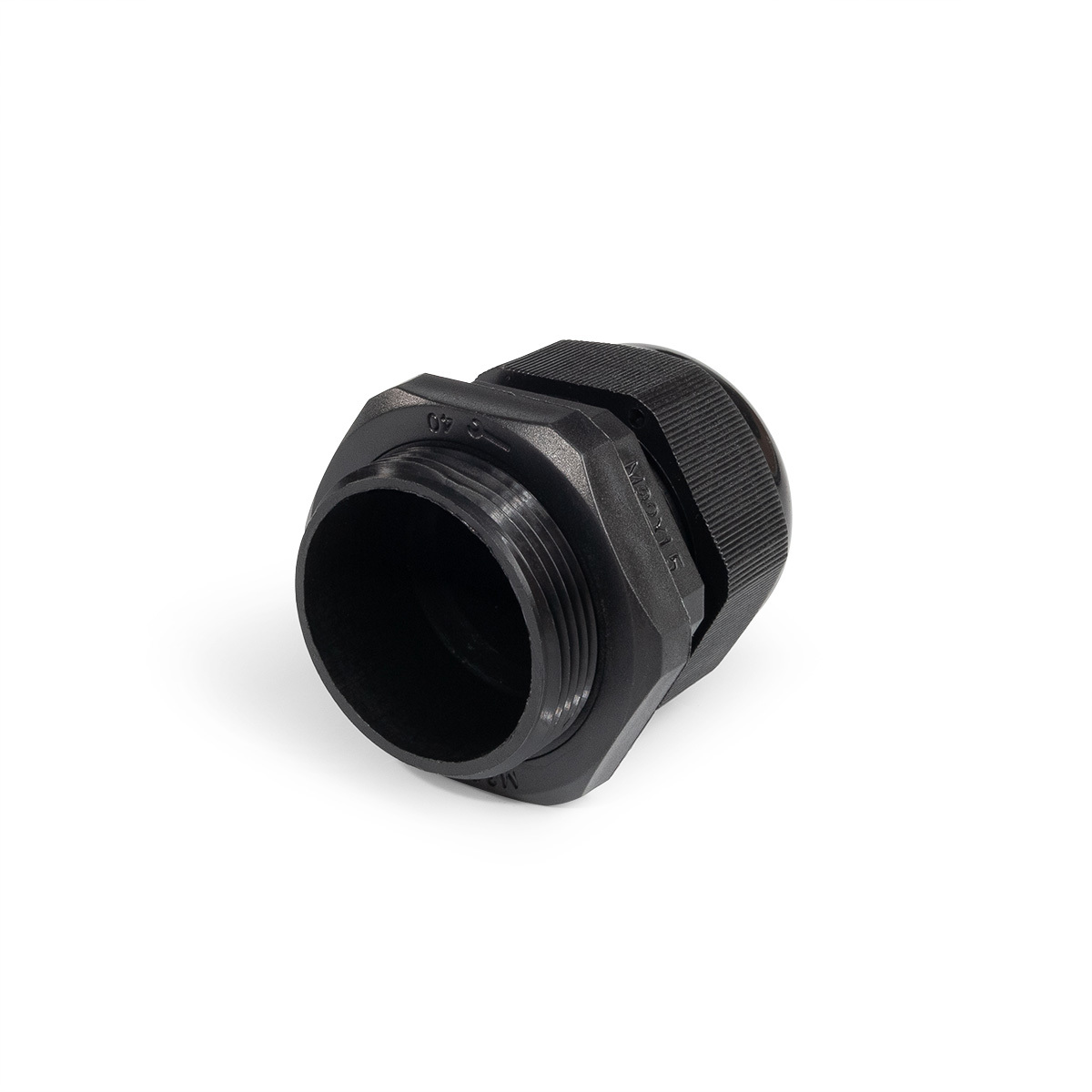

Наличие удлиненной резьбы позволяет применять сальник в распределительных щитах с увеличенной толщиной стенок
Инструмент для монтажа отверстий: пресс гидравлический ПГПО-60, ПГРО-60А и набор перфоформ НМПО-MG

Эксплуатационные характеристики

Гарантийный срок хранения 3 года

Гарантийный срок эксплуатации 3 года

Срок службы 5 лет

Документация на продукцию

Паспорт на нейлоновые кабельные вводы MG, M, M-L

Инструкция по монтажу на кабельные вводы

Сертификация

Отказное письмо: продукция Fortisflex

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)

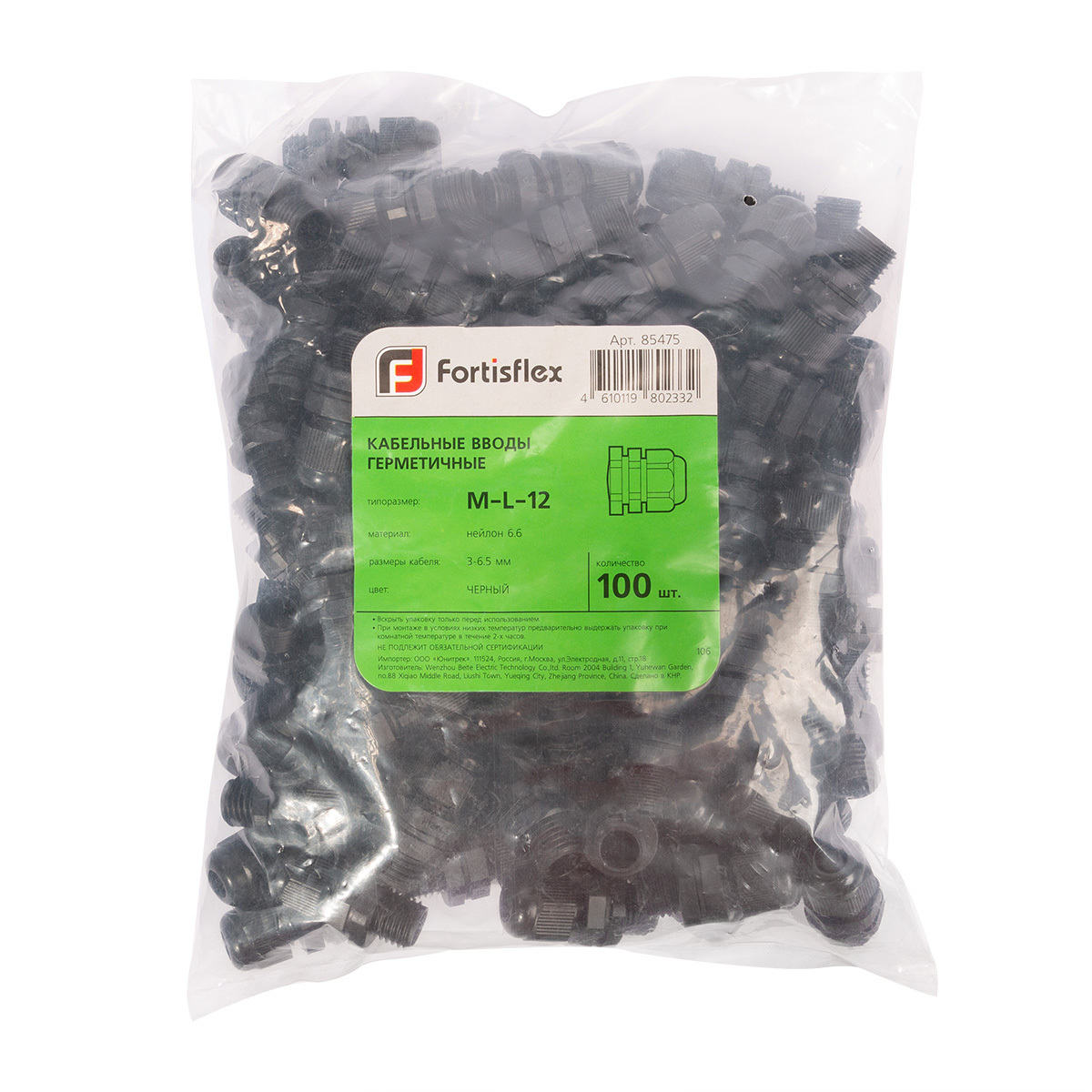

85475	M-L 12 (3-6.5 мм)	100	шт	14.41
85476	M-L 16 (4-8 мм)	100	шт	17.42
85477	M-L 20 (6-12 мм)	100	шт	26.84

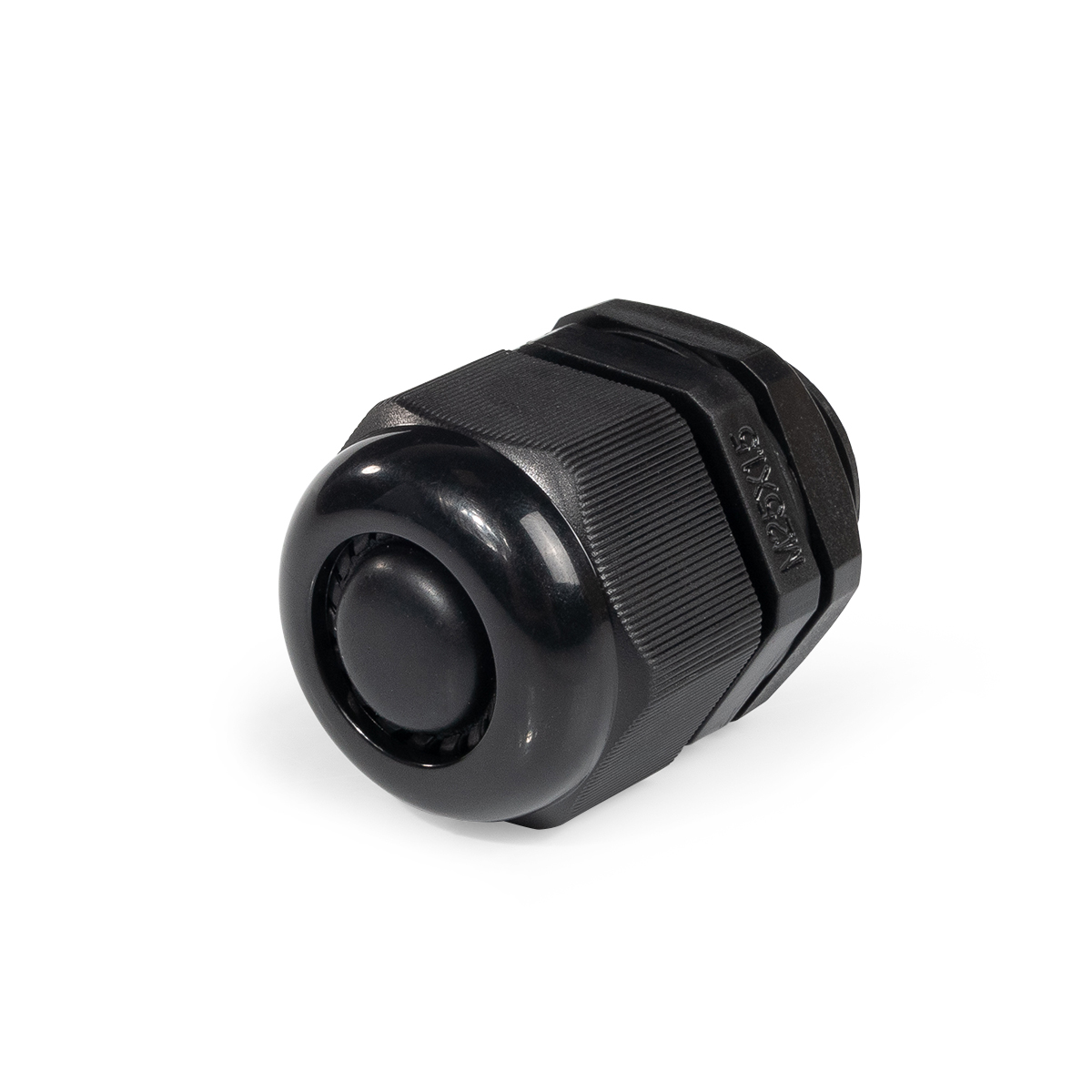

85478	M-L 25 (13-18 мм)	50	шт	51.48
85479	M-L 32 (16-20 мм)	30	шт	65.23
85480	M-L 40 (22-32 мм)	25	шт	143.42
85481	M-L 50 (32-38 мм)	15	шт	184.10

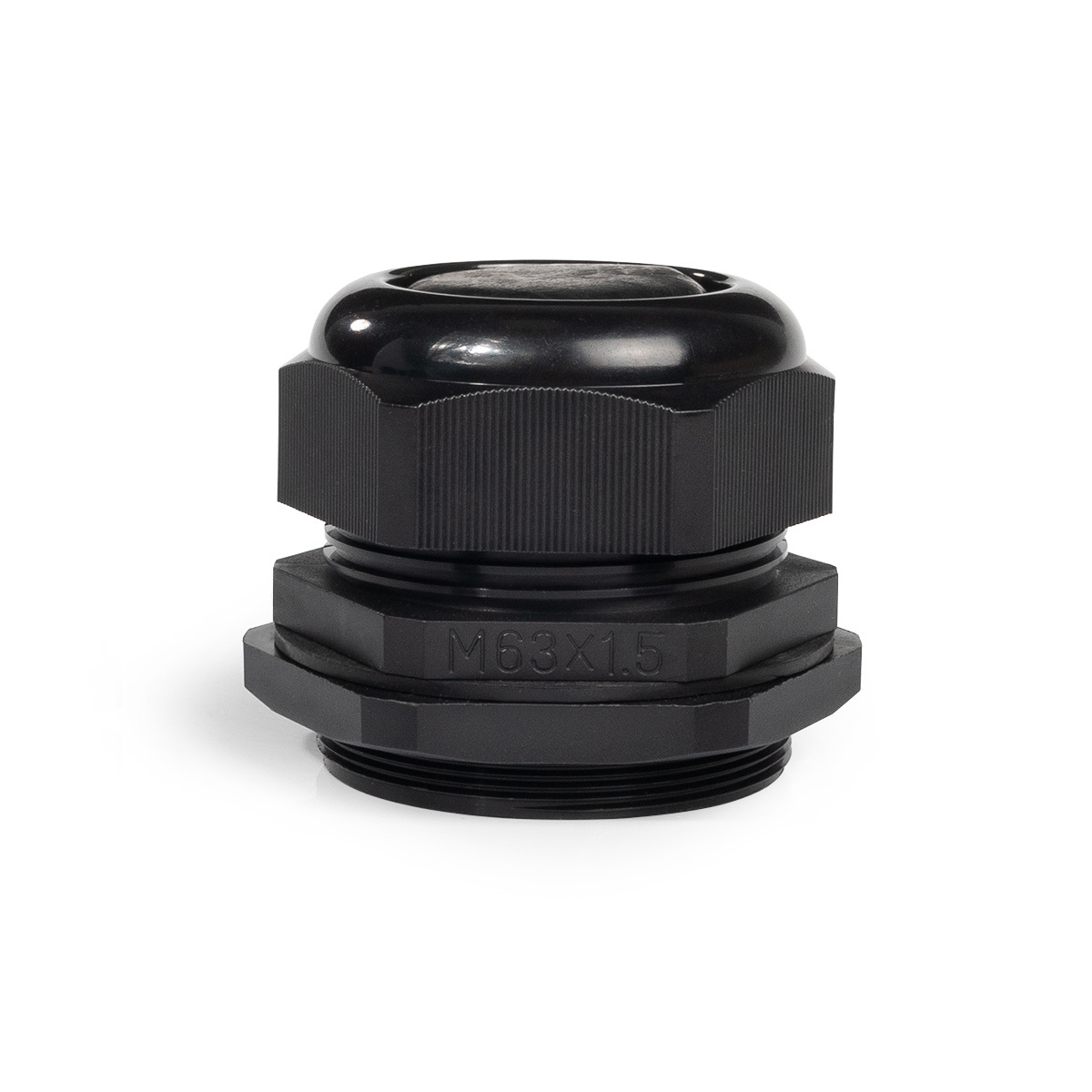

85482	M-L 63 (37-44 мм)	5	шт	237.80

Всего позиций: 8

SKU	товарные позиции	Тип соединения	Материал корпуса	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
85475	M-L 12 (3-6.5 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12x1.5	3-6,5	12	6.5	15.1	IP 68	-40...100
85476	M-L 16 (4-8 мм)	ввод	нейлон 6.6	неопрен	метрическая	M16x1.5	4-8	16	8	15.1	IP 68	-40...100
85477	M-L 20 (6-12 мм)	ввод	нейлон 6.6	неопрен	метрическая	M20x1.5	6-12	20	12	15.2	IP 68	-40...100
85478	M-L 25 (13-18 мм)	ввод	нейлон 6.6	неопрен	метрическая	M25x1.5	13-18	25	18	15.45	IP 68	-40...100
85479	M-L 32 (16-20 мм)	ввод	нейлон 6.6	неопрен	метрическая	M32x1.5	16-21	32	21	18.45	IP 68	-40...100
85480	M-L 40 (22-32 мм)	ввод	нейлон 6.6	неопрен	метрическая	M40x1.5	22-32	40	32	18.65	IP 68	-40...100
85481	M-L 50 (32-38 мм)	ввод	нейлон 6.6	неопрен	метрическая	M50x1.5	32-38	50	38	17.95	IP 68	-40...100
85482	M-L 63 (37-44 мм)	ввод	нейлон 6.6	неопрен	метрическая	M63x1.5	37-44	63	44	18.7	IP 68	-40...100

Всего позиций: 8

SKU	товарные позиции	H	S	S₁	GL	AG
85475	M-L 12 (3-6.5 мм)	21	15,6	17,5	15.1	11.75
85476	M-L 16 (4-8 мм)	23.5	18,6	21,6	15.1	15.75
85477	M-L 20 (6-12 мм)	25.5	25,6	26,2	15.2	19.8
85478	M-L 25 (13-18 мм)	33	32,4	32,6	15.45	24.85
85479	M-L 32 (16-20 мм)	34	41,4	40,4	18.45	35.95
85480	M-L 40 (22-32 мм)	45	51,2	50	18.65	39.8
85481	M-L 50 (32-38 мм)	53.5	56	60,5	17.95	49.9
85482	M-L 63 (37-44 мм)	60.5	63	71,1	18.7	62.9

Всего позиций: 8

SKU	товарные позиции	.stp
85475	M-L 12 (3-6.5 мм)
85476	M-L 16 (4-8 мм)
85477	M-L 20 (6-12 мм)
85478	M-L 25 (13-18 мм)
85479	M-L 32 (16-20 мм)
85480	M-L 40 (22-32 мм)
85481	M-L 50 (32-38 мм)
85482	M-L 63 (37-44 мм)

Всего позиций: 8
