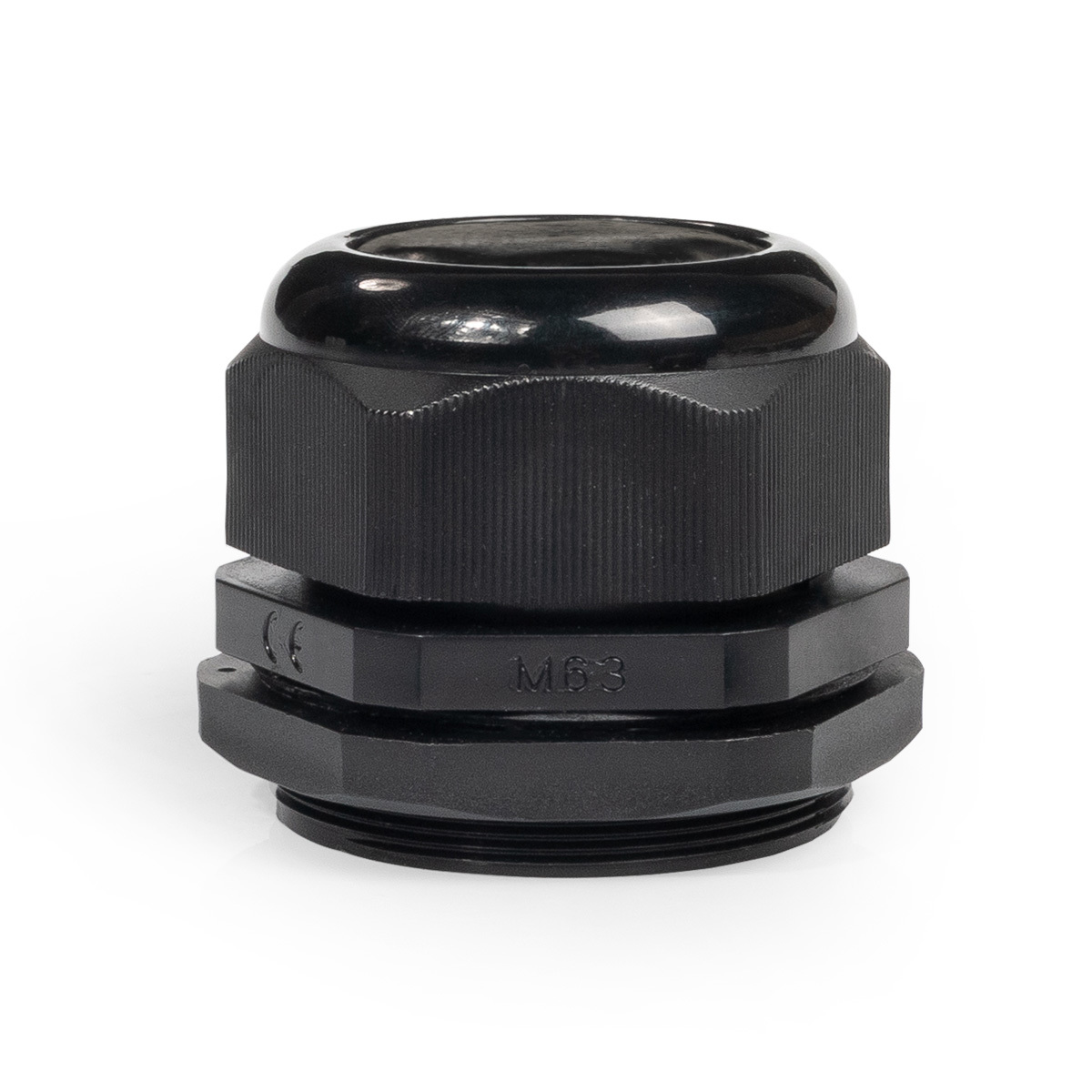

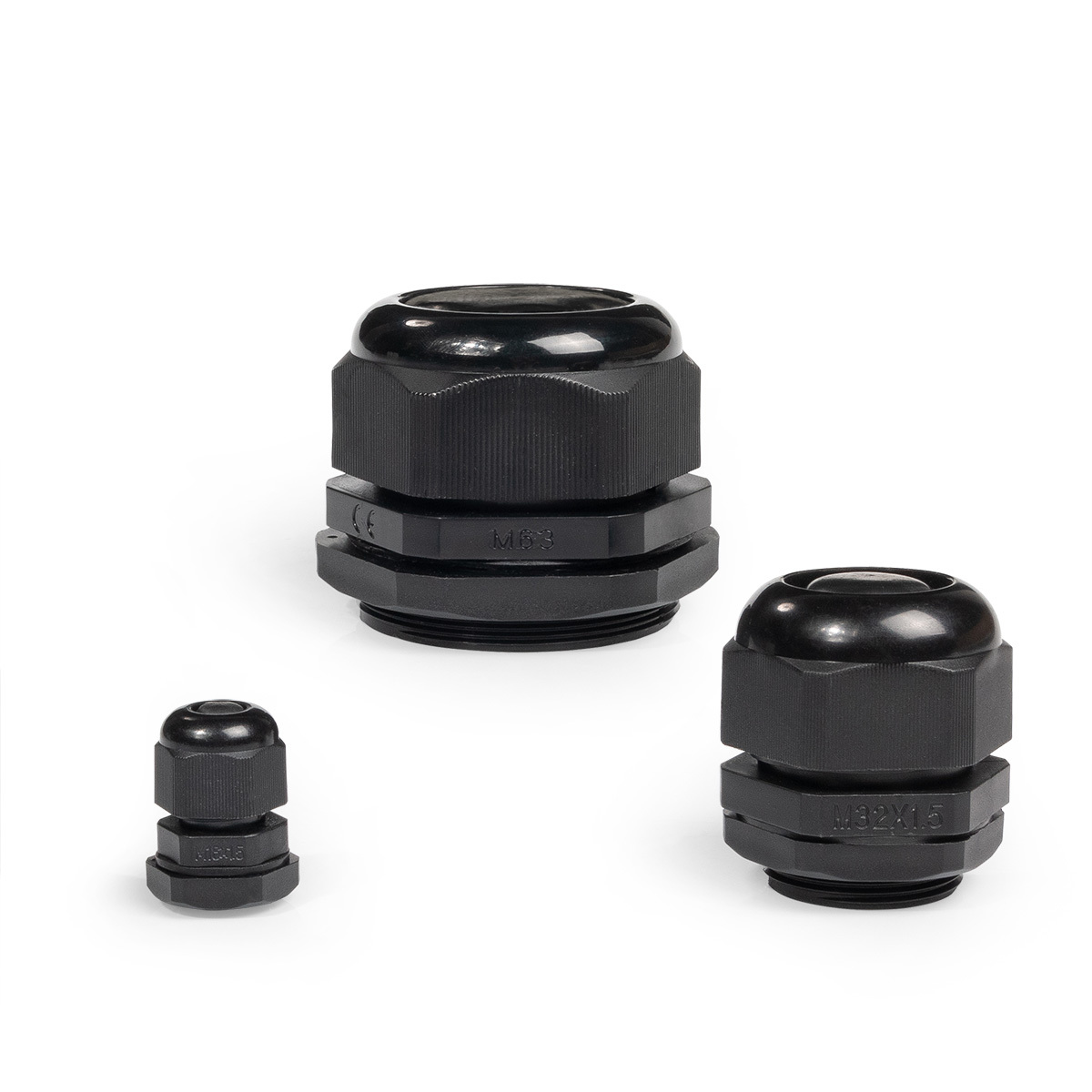

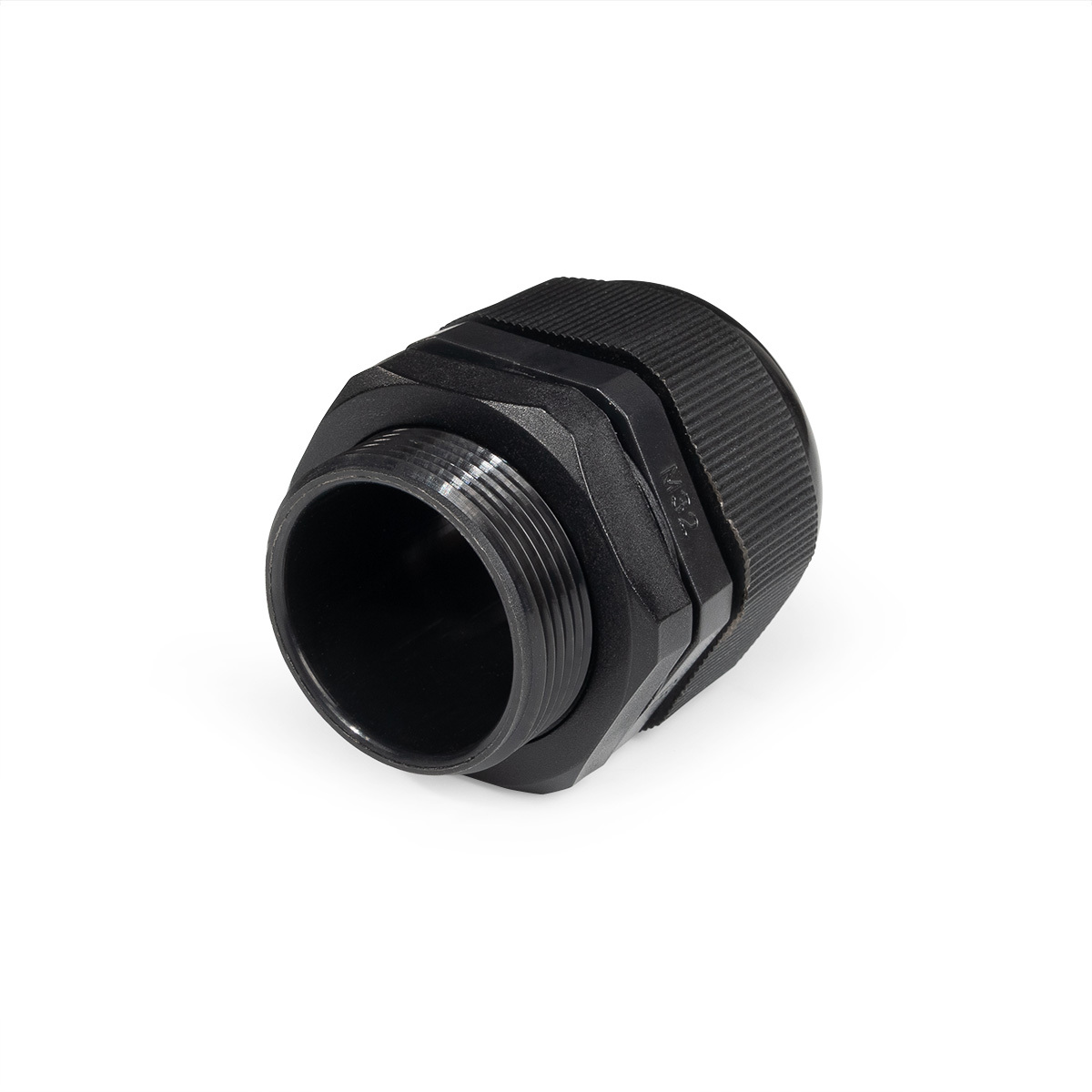

Кабельный ввод пластиковый c метрической резьбой «M»

Серия

СТАНДАРТ

тип: M

Нейлон 6.6
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Не поддерживает горение
Вибростойкие
Маслостойкие
Морозоустойчивые
Не содержат галогенов
Многоразового использования
Легкая модель
Диэлектрические до 1 кВ
Малодымные при горении
Влагостойкие
Степень защиты IP68

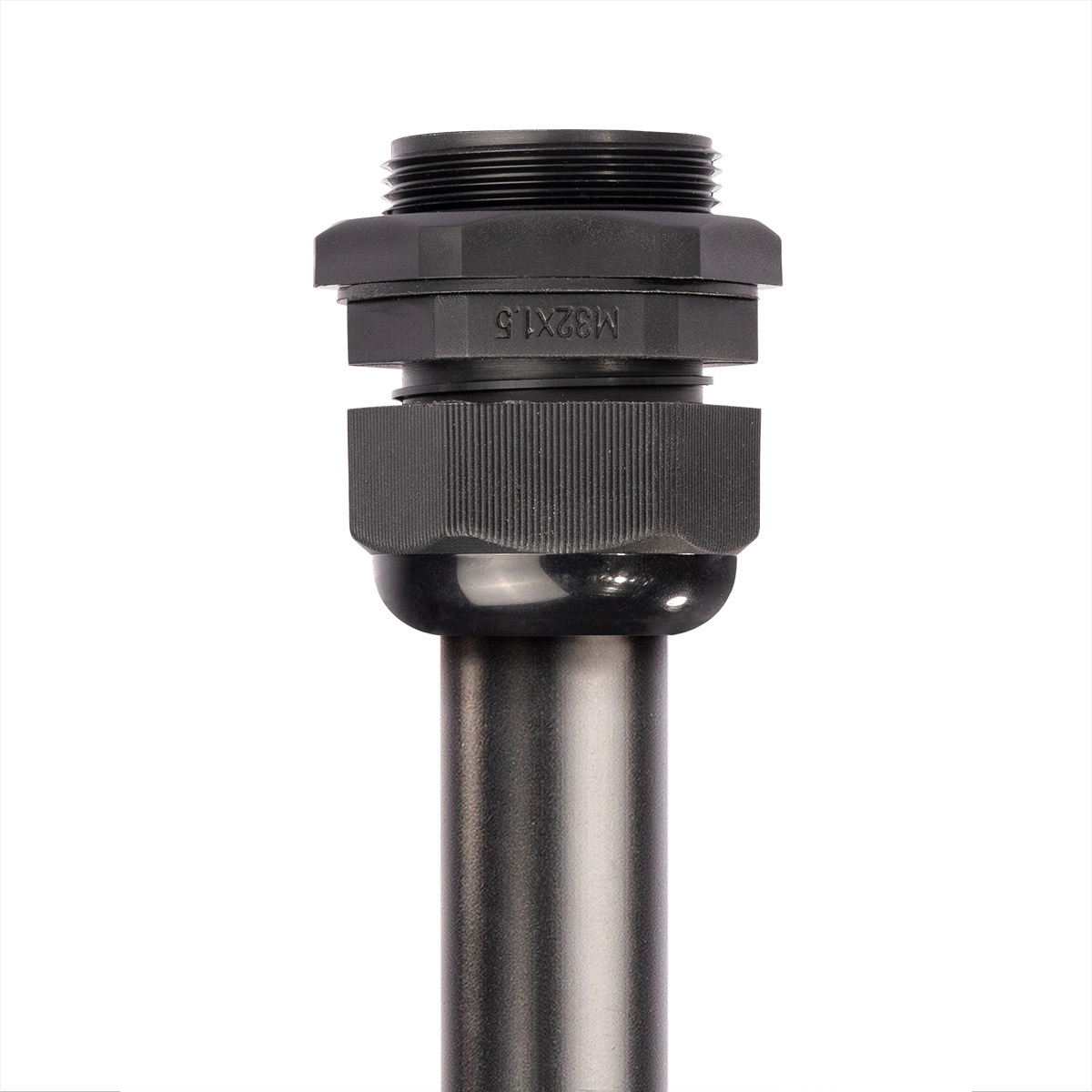

Предназначены для герметичного ввода-вывода кабелей и проводов в корпусах щитового электрооборудования
Материал корпуса: нейлон 6.6, самозатухающий, не содержит галогенов, устойчивый к UV-излучению
Материал уплотнителя: неопрен
Цвет: черный
Температура эксплуатации: от -40 °С до +100 °С, кратковременно 120°С
Тип резьбы: М-метрическая по EN 60423

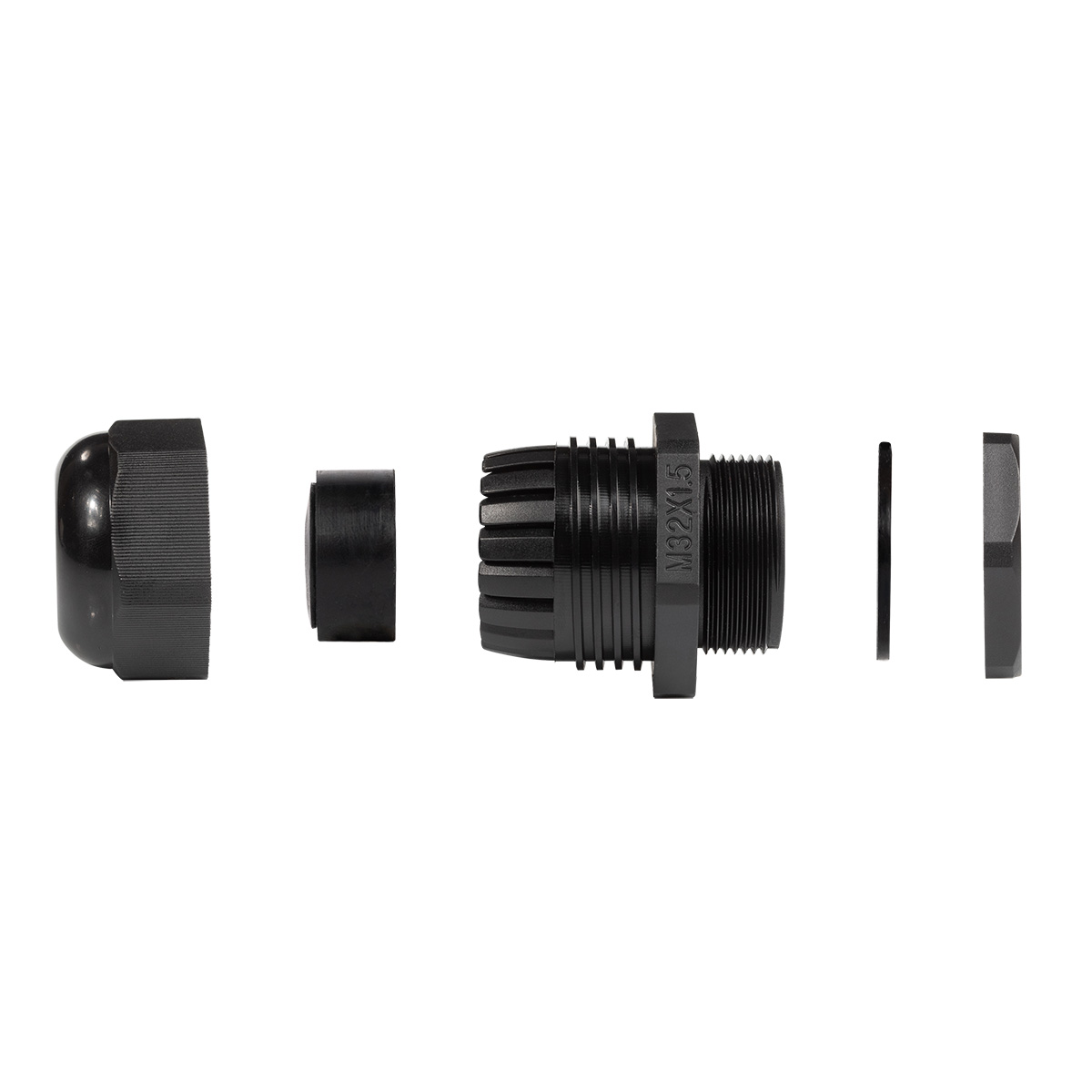

Конструкция прижимной гайки имеет специальные стопорные засечки, предотвращающие саморазвинчивание
Степень защиты IP68
Электрическая прочность: 60 кВ/мм
Удельное сопротивление: 1*1012 Ом см
Стойкие к синтетическим маслам и всем видам топлива
Обладают устойчивостью к ультрафиолетовому излучению и рекомендованы для наружной (уличной) установки
Маркировка размера ключа на крепежной гайке
Защитная мембрана предотвращает попадание пыли
Рекомендуемый инструмент:
- системы гидравлические для пробивки отверстий: ПГПО-60 ПГПО-60А
- прессы гидравлические для пробивки отверстий: ПГРО-60А ПГРОу-60А ПГРОп-60А
- набор матриц НМПО-MG для монтажа кабельных вводов серии MG

Эксплуатационные характеристики

Гарантийный срок хранения 3 года

Гарантийный срок эксплуатации 3 года

Срок службы 5 лет

Документация на продукцию

Паспорт на нейлоновые кабельные вводы MG, M, M-L

Инструкция по монтажу на кабельные вводы

Сертификация

Отказное письмо: продукция Fortisflex

Информационные материалы

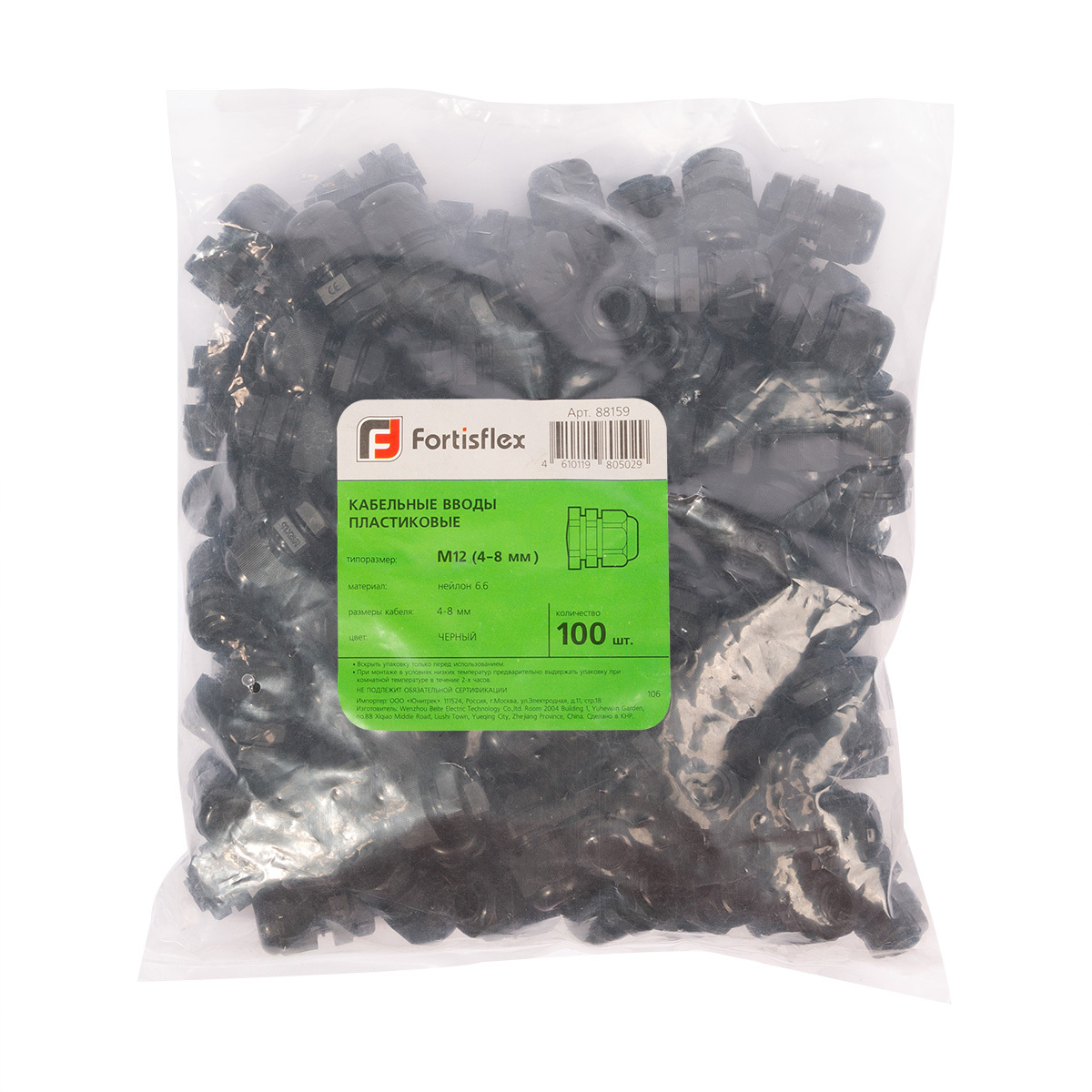

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
88158	М10 (2-5.5 мм)	100	шт	13.74
80043	M12 (3-6.5 мм)	100	шт	11.02
88159	М12 (4-8 мм)	100	шт	13.46
80044	M16 (4-8 мм)	100	шт	12.88
88160	М16 (5-10 мм)	100	шт	17.84
80045	M20 (6-12 мм)	100	шт	20.14
88161	М20 (10-14 мм)	100	шт	26.69
88162	М25 (12-16 мм)	100	шт	40.85

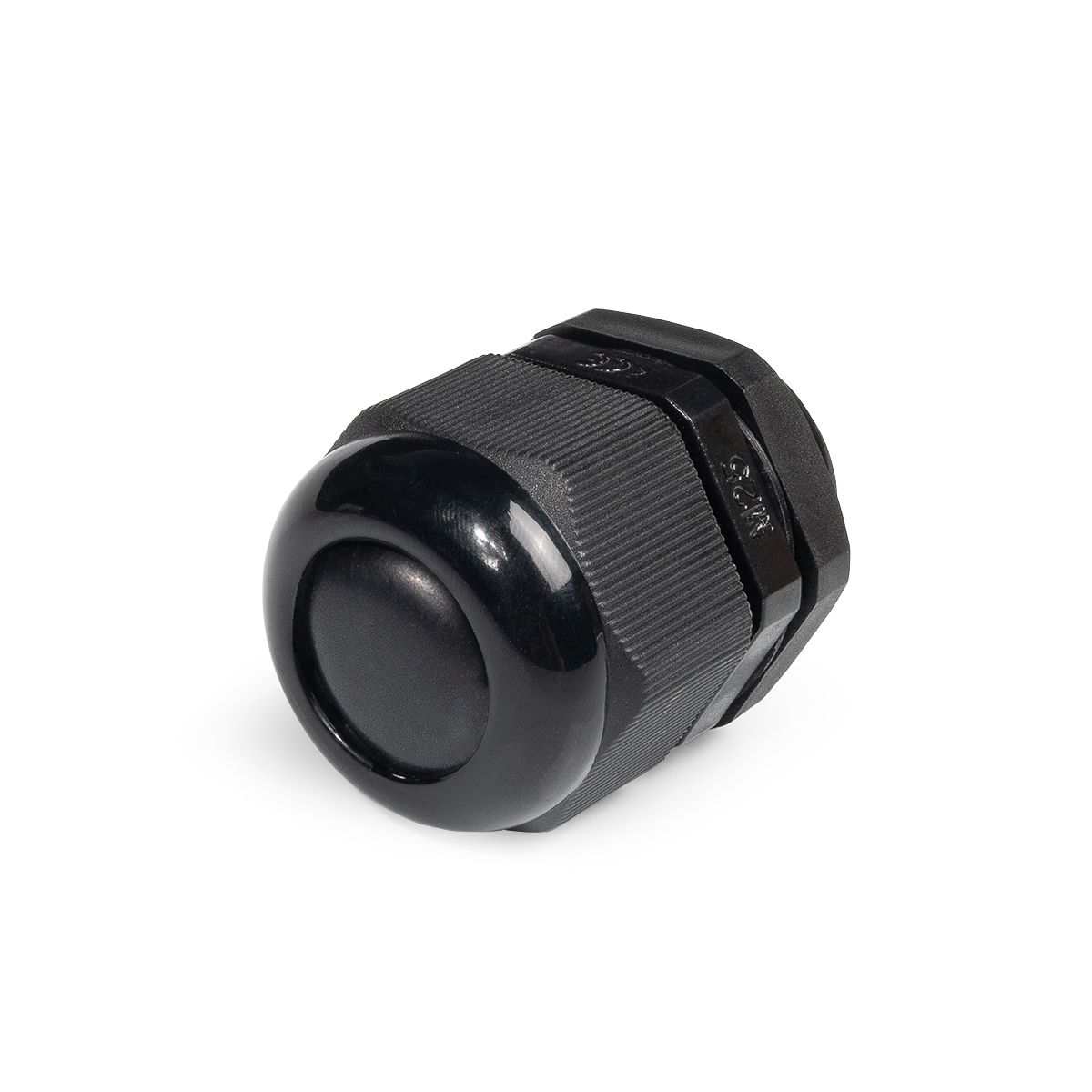

80046	M25 (13-18 мм)	100	шт	38.93
80047	M32 (16-20 мм)	50	шт	51.23
88163	М32 (18-25 мм)	50	шт	62.98
80048	M40 (22-32 мм)	25	шт	108.70
80049	M50 (32-38 мм)	20	шт	140.46
80050	M63 (37-44 мм)	20	шт	173.80

Всего позиций: 14

SKU	товарные позиции	Тип соединения	Материал корпуса	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
88158	М10 (2-5.5 мм)	ввод	нейлон 6.6	неопрен	метрическая	M10x1.5	2-5.5	10	5.5	8	IP 68	-40...100
80043	M12 (3-6.5 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12x1.5	3-6,5	12	6.5	8	IP 68	-40...+100
88159	М12 (4-8 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12x1.5	4-8	12	8	8	IP 68	-40...100
80044	M16 (4-8 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12x1.5	4-8	16	8	8	IP 68	-40...+100
88160	М16 (5-10 мм)	ввод	нейлон 6.6	неопрен	метрическая	M16x1.5	5-10	16	10	9	IP 68	-40...100
80045	M20 (6-12 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12x1.5	6-12	20	12	10	IP 68	-40...+100
88161	М20 (10-14 мм)	ввод	нейлон 6.6	неопрен	метрическая	M20x1.5	10-14	20	14	10	IP 68	-40...100
88162	М25 (12-16 мм)	ввод	нейлон 6.6	неопрен	метрическая	M25x1.5	12-16	25	16	10	IP 68	-40...100
80046	M25 (13-18 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12x1.5	12-18	25	18	10	IP 68	-40...+100
80047	M32 (16-20 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12x1.5	16-21	32	21	11	IP 68	-40...+100
88163	М32 (18-25 мм)	ввод	нейлон 6.6	неопрен	метрическая	M32x1.5	18-25	32	25	13	IP 68	-40...100
80048	M40 (22-32 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12x1.5	22-32	40	32	14	IP 68	-40...+100
80049	M50 (32-38 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12x1.5	32-38	50	38	14	IP 68	-40...+100
80050	M63 (37-44 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12x1.5	37-44	63	44	15	IP 68	-40...+100

Всего позиций: 14

SKU	товарные позиции	H	S	S₁	D	GL	AG
88158	М10 (2-5.5 мм)	19.5	15	15	5.5	8.0	10.0
80043	M12 (3-6.5 мм)	21	18	17	6.5	8	12
88159	М12 (4-8 мм)	24.5	18	19	8	8.0	12.0
80044	M16 (4-8 мм)	24	22	19	8	8	16
88160	М16 (5-10 мм)	25	22	22	10	9.0	16.0
80045	M20 (6-12 мм)	26	27	24	12	10	20
88161	М20 (10-14 мм)	29.0	27	27	14	10.0	20.0
88162	М25 (12-16 мм)	33.0	33	27	16	10.0	25.0
80046	M25 (13-18 мм)	33	33	33	18	10	25
80047	M32 (16-20 мм)	34	40	35	21	11	32
88163	М32 (18-25 мм)	38.0	40	42	25	13.0	32.0
80048	M40 (22-32 мм)	45	50	52	32	14	40
80049	M50 (32-38 мм)	48	62	60	38	14	50
80050	M63 (37-44 мм)	49	75	68	44	15	63

Всего позиций: 14
