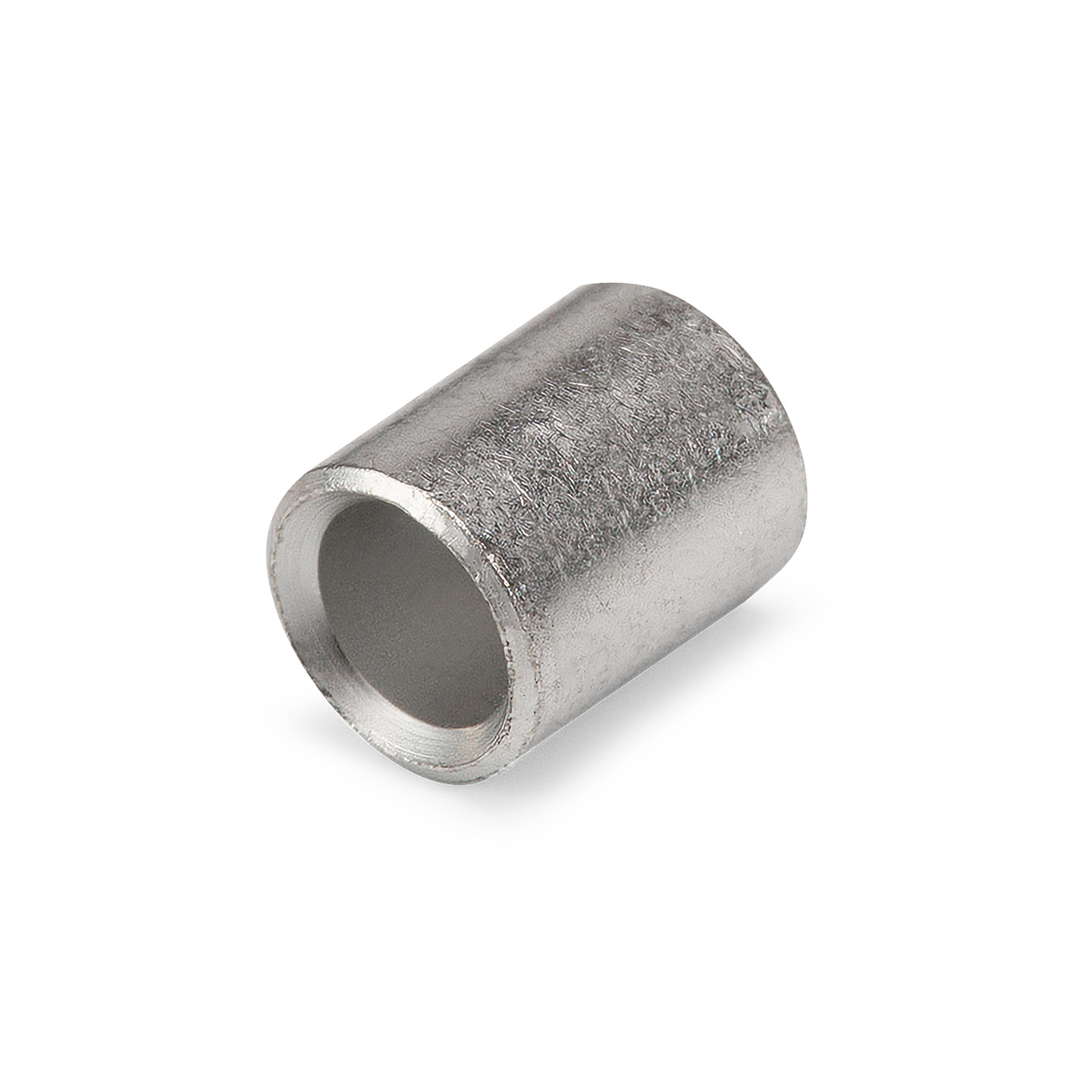

Гильзы медные луженые для параллельного соединения

тип: ГМЛ-П

(ТУ 3449-067-97284872-2015)

Предназначены для параллельного соединения внахлест медных проводов методом опрессовки
Сводная таблица применяемости ГМЛ-П
Материал: электротехническая медь марки М1
Рабочее напряжение: до 1 кВ
Покрытие: олово-висмутовое лужение (климатическое исполнение «Т2»)

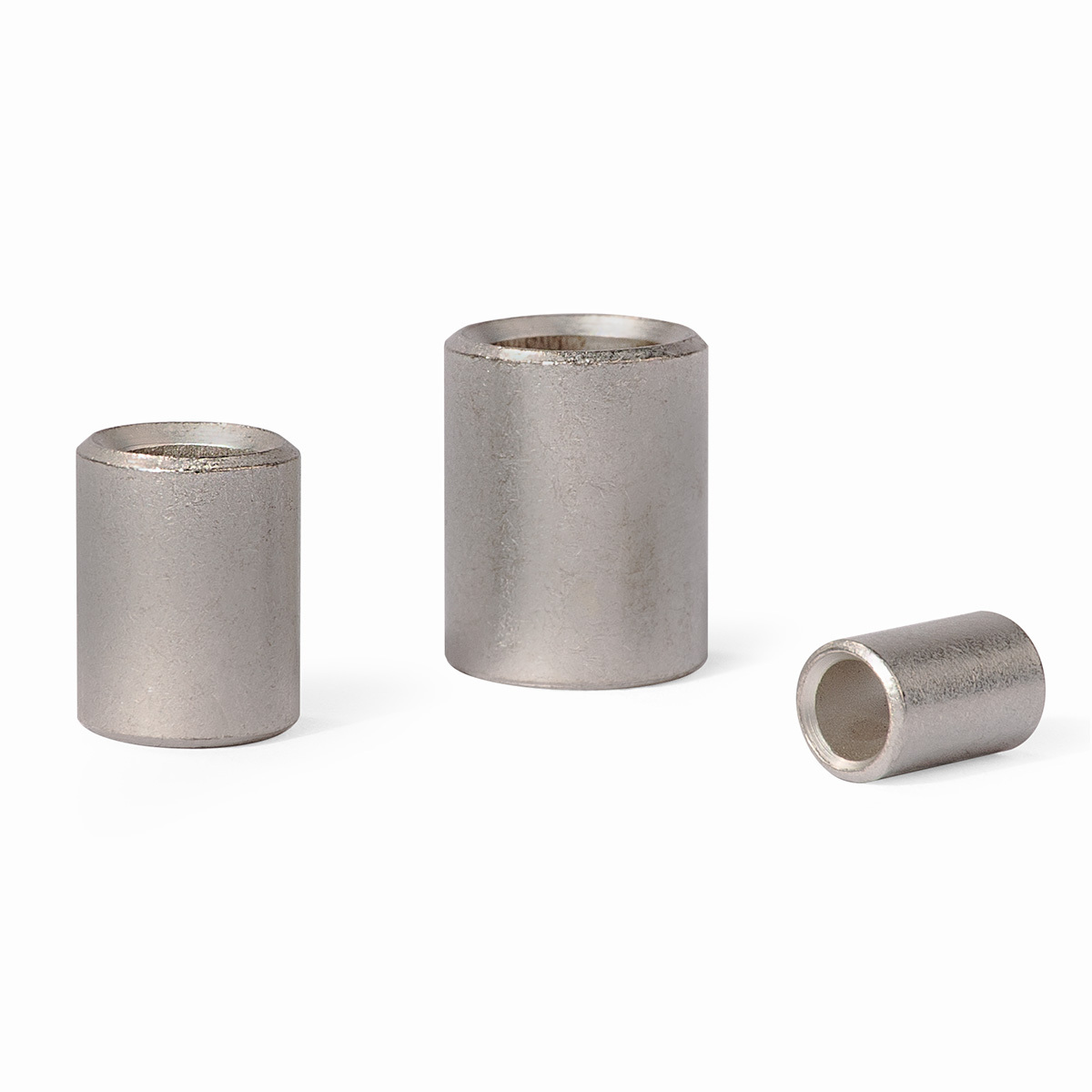

Гильзы имеют сквозную конструкцию
Матовое лужение с добавками висмута обеспечивает повышенную коррозионную стойкость защитного покрытия
Снятые по краям гильзы фаски облегчают заведение провода
Уменьшенные габариты гильз позволяют осуществлять монтаж в условиях ограниченного пространства
Расширенные мультиразмерные диапазоны опрессовки
В пределах указанного диапазона возможно соединение в одну линию проводов разных сечений или монтаж ответвления
Хорошая альтернатива для монтажа проводов методом опрессовки внутри распаячной коробки
Комплексное решение от производителя:

кабельные наконечники и гильзы
инструмент и матрицы для опрессовки
рекомендации по технологиям монтажа

Эксплуатационные характеристики

Гарантийный срок хранения 10 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 25 лет

Информационные материалы

Механическая прочность силовых наконечников по мировым стандартам

Различия кабельных жил по классам гибкости

Таблица перевода сечений кабеля из стандарта AWG в систему СИ

Провода заземления

Борьба с гальванической коррозией или технологии присоединения алюминия к меди

Сводная таблица применяемости ГМЛ-П

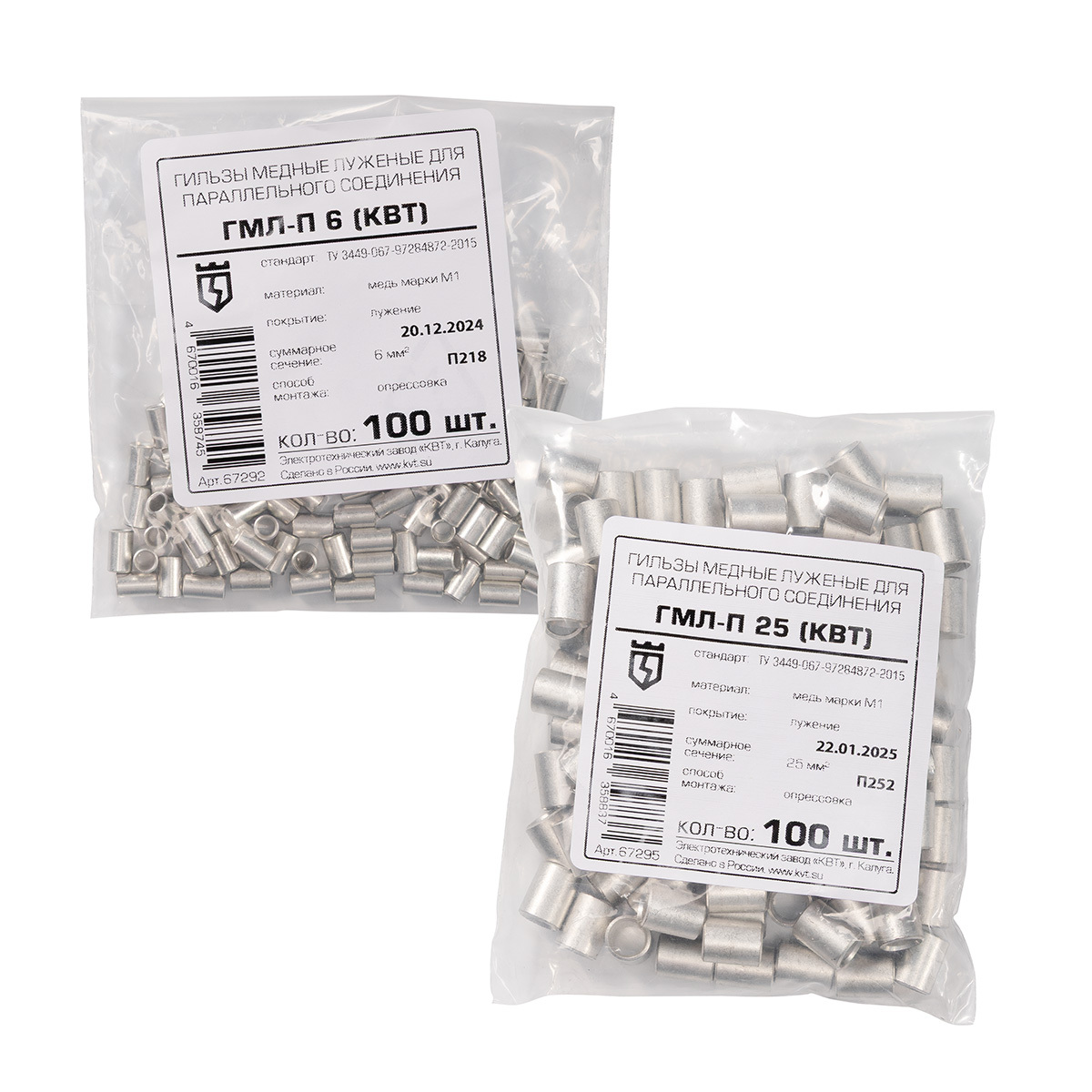

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
92333	ГМЛ-П 4	500	шт	10.77
67292	ГМЛ-П 6	500	шт	16.91
67293	ГМЛ-П 10	500	шт	25.14
67294	ГМЛ-П 16	500	шт	39.97
67295	ГМЛ-П 25	500	шт	58.63

Всего позиций: 5

SKU	товарные позиции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Покрытие контактной части	Материал контактной части	Технология монтажа
92333	ГМЛ-П 4	1	4	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
67292	ГМЛ-П 6	1	6	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
67293	ГМЛ-П 10	1	10	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
67294	ГМЛ-П 16	1	16	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
67295	ГМЛ-П 25	1	25	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка

Всего позиций: 5

SKU	товарные позиции	L	d	d₁
92333	ГМЛ-П 4	7	4.4	2.8
67292	ГМЛ-П 6	9	5.1	3.5
67293	ГМЛ-П 10	10	6.5	4.5
67294	ГМЛ-П 16	11	8.1	5.5
67295	ГМЛ-П 25	13	9.7	6.9

Всего позиций: 5

SKU	товарные позиции	.stp
92333	ГМЛ-П 4	скачать файл .stp
67292	ГМЛ-П 6	скачать файл .stp
67293	ГМЛ-П 10	скачать файл .stp
67294	ГМЛ-П 16	скачать файл .stp
67295	ГМЛ-П 25	скачать файл .stp

Всего позиций: 5
