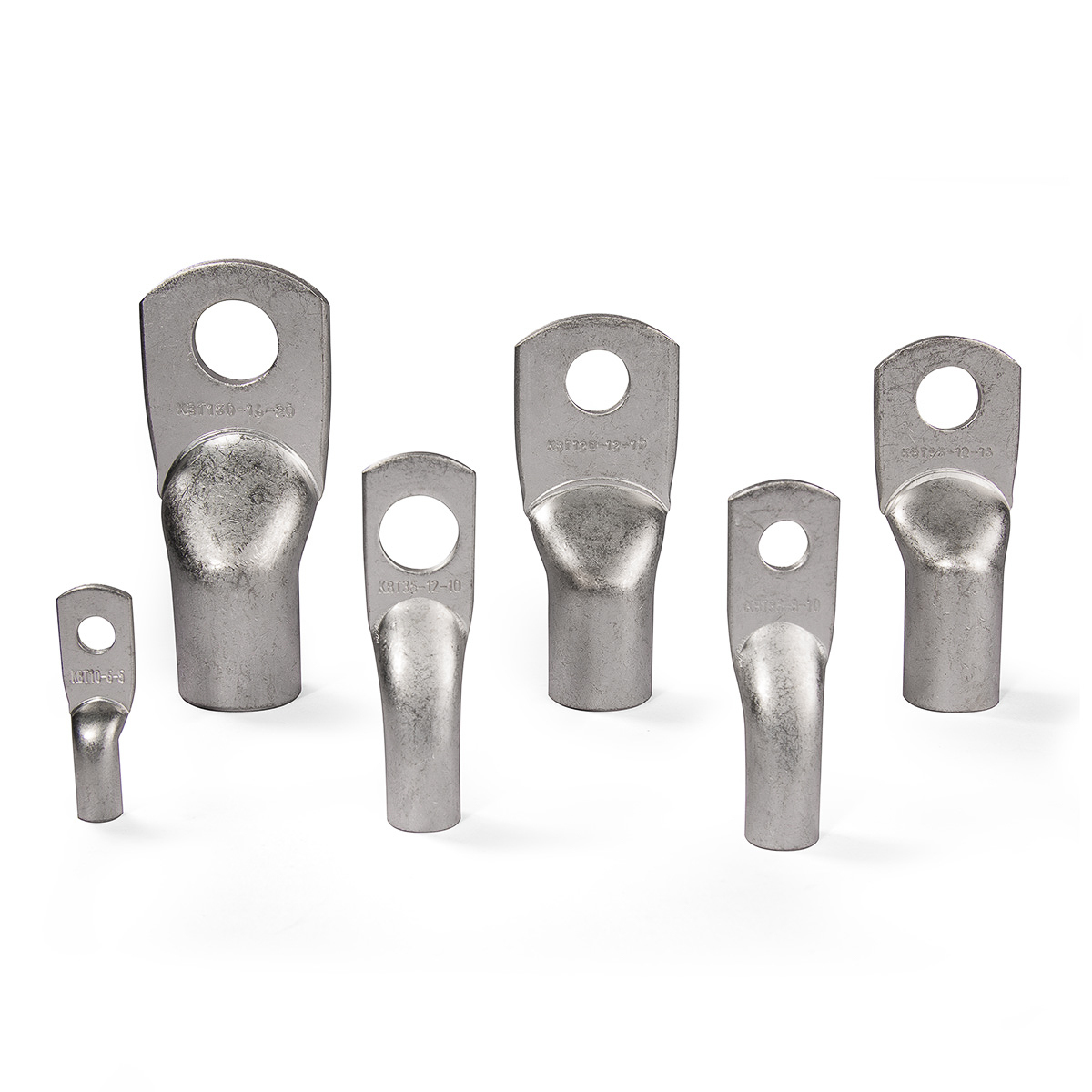

Наконечники медные луженые по ГОСТ

тип: ТМЛ

(ГОСТ 7386-80)

Предназначены для оконцевания опрессовкой медных кабелей и проводов
Материал: электротехническая медь марки М2
Покрытие: электролитическое лужение (климатическое исполнение: «Т2»)
«КВТ» — единственный завод в России, производящий полную линейку типоразмеров кабельных наконечников по ГОСТ 7386-80
Наконечники нестандартного исполнения:
Высококачественное лужение с легирующими добавками висмута гарантирует надежную защиту контактных соединений от коррозии. Матовое олово-висмутовое лужение отличает продукцию «КВТ» от наконечников производителей из Юго-Восточной Азии с дешевым блестящим покрытием
85 наименований в двух видах климатического исполнения
Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице
Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике
Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник
После штамповки наконечники подвергаются отжигу для повышения пластичности материала
Специальная серия высокоточных матриц для опрессовки наконечников и гильз по ГОСТ MW-образной формы. Матрицы совместимы с гидравлическими прессами «КВТ»
Технологическая оснастка и штампы для производства наконечников «КВТ» разрабатываются и изготавливаются в инструментальном цехе завода
Комплексное решение от производителя:
- кабельные наконечники и гильзы
- инструмент для опрессовки
- высокоточные матрицы для опрессовки
- рекомендации по технологии монтажа

Эксплуатационные характеристики

Гарантийный срок хранения 10 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 25 лет

Информационные материалы

Механическая прочность силовых наконечников по мировым стандартам

Различия кабельных жил по классам гибкости

Таблица перевода сечений кабеля из стандарта AWG в систему СИ

Провода заземления

Борьба с гальванической коррозией или технологии присоединения алюминия к меди

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
65666	ТМЛ 2.5-4-2.6	100	шт	22.35
40823	ТМЛ 2.5-5-2.6	100	шт	22.35
40824	ТМЛ 2.5-6-2.6	100	шт	22.35
40826	ТМЛ 4-5-3	100	шт	22.37
40827	ТМЛ 4-6-3	100	шт	22.37
89401	!* ТМЛ 4-8-3	100	шт	22.37
40829	ТМЛ 6-5-4	100	шт	25.01
40830	ТМЛ 6-6-4	100	шт	25.01
89402	!* ТМЛ 6-8-4	100	шт	25.01
40831	ТМЛ 10-5-5	100	шт	60.26
40832	ТМЛ 10-6-5	100	шт	60.26
40834	ТМЛ 10-8-5	100	шт	60.26
40835	ТМЛ 16-6-6	100	шт	67.30
40877	ТМЛ 16-8-6	100	шт	67.30
89403	!* ТМЛ 16-10-6	100	шт	67.30
40878	ТМЛ 25-6-7	100	шт	84.35
40879	ТМЛ 25-8-7	100	шт	84.35
40881	ТМЛ 25-8-8	100	шт	104.21
40882	ТМЛ 25-10-8	100	шт	104.21
40883	ТМЛ 35-8-9	100	шт	138.78
40886	ТМЛ 35-8-10	100	шт	158.50
40884	ТМЛ 35-10-9	100	шт	138.78
40885	ТМЛ 35-12-9	100	шт	138.78
40887	ТМЛ 35-10-10	100	шт	158.50
40888	ТМЛ 35-12-10	100	шт	158.50
40889	ТМЛ 50-8-11	100	шт	173.33
40890	ТМЛ 50-10-11	100	шт	173.33
40891	ТМЛ 50-12-11	100	шт	173.33
89404	!* ТМЛ 70-8-13	50	шт	203.47
40895	ТМЛ 70-10-13	50	шт	203.47
40896	ТМЛ 70-12-13	50	шт	203.47
40897	ТМЛ 95-10-15	25	шт	352.42
40898	ТМЛ 95-12-15	25	шт	352.42
40899	ТМЛ 95-10-16	25	шт	393.15
40900	ТМЛ 95-12-16	25	шт	393.15
89405	!* ТМЛ 120-10-17	25	шт	534.26
40901	ТМЛ 120-12-17	25	шт	534.26
40902	ТМЛ 120-16-17	25	шт	534.26
40903	ТМЛ 120-12-18	25	шт	773.28
40904	ТМЛ 120-16-18	25	шт	773.28
89406	!* ТМЛ 150-10-19	25	шт	793.20
40905	ТМЛ 150-12-19	25	шт	793.20
40906	ТМЛ 150-16-19	25	шт	793.20
40907	ТМЛ 150-12-20	25	шт	900.65
40908	ТМЛ 150-16-20	25	шт	900.65
40909	ТМЛ 185-12-21	25	шт	955.57
40910	ТМЛ 185-16-21	25	шт	955.57
40912	ТМЛ 185-16-23	10	шт	1 373.52
40911	ТМЛ 185-20-21	25	шт	955.57
40913	ТМЛ 185-20-23	10	шт	1 373.52
89407	!* ТМЛ 240-12-24	10	шт	1 554.23
40914	ТМЛ 240-16-24	10	шт	1 554.23
40915	ТМЛ 240-20-24	10	шт	1 554.23
86987	ТМЛ 300-16-27	5	шт	1 618.16

Всего позиций: 54

SKU	товарные позиции	Сечение жилы, мм²	Класс гибкости жилы	Покрытие контактной части	Материал контактной части	Технология монтажа
65666	ТМЛ 2.5-4-2.6	2.5	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40823	ТМЛ 2.5-5-2.6	2.5	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40824	ТМЛ 2.5-6-2.6	2.5	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40826	ТМЛ 4-5-3	4	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40827	ТМЛ 4-6-3	4	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
89401	!* ТМЛ 4-8-3	4	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40829	ТМЛ 6-5-4	6	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40830	ТМЛ 6-6-4	6	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
89402	!* ТМЛ 6-8-4	6	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40831	ТМЛ 10-5-5	10	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40832	ТМЛ 10-6-5	10	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40834	ТМЛ 10-8-5	10	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40835	ТМЛ 16-6-6	16	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40877	ТМЛ 16-8-6	16	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
89403	!* ТМЛ 16-10-6	16	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40878	ТМЛ 25-6-7	25	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40879	ТМЛ 25-8-7	25	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40881	ТМЛ 25-8-8	25	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40882	ТМЛ 25-10-8	25	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40883	ТМЛ 35-8-9	35	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40886	ТМЛ 35-8-10	35	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40884	ТМЛ 35-10-9	35	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40885	ТМЛ 35-12-9	35	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40887	ТМЛ 35-10-10	35	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40888	ТМЛ 35-12-10	35	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40889	ТМЛ 50-8-11	50	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40890	ТМЛ 50-10-11	50	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40891	ТМЛ 50-12-11	50	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
89404	!* ТМЛ 70-8-13	70	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40895	ТМЛ 70-10-13	70	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40896	ТМЛ 70-12-13	70	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40897	ТМЛ 95-10-15	95	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40898	ТМЛ 95-12-15	95	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40899	ТМЛ 95-10-16	95	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40900	ТМЛ 95-12-16	95	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
89405	!* ТМЛ 120-10-17	120	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40901	ТМЛ 120-12-17	120	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40902	ТМЛ 120-16-17	120	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40903	ТМЛ 120-12-18	120	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40904	ТМЛ 120-16-18	120	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
89406	!* ТМЛ 150-10-19	150	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40905	ТМЛ 150-12-19	150	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40906	ТМЛ 150-16-19	150	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40907	ТМЛ 150-12-20	150	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40908	ТМЛ 150-16-20	150	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40909	ТМЛ 185-12-21	185	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40910	ТМЛ 185-16-21	185	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40912	ТМЛ 185-16-23	185	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40911	ТМЛ 185-20-21	185	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40913	ТМЛ 185-20-23	185	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
89407	!* ТМЛ 240-12-24	240	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40914	ТМЛ 240-16-24	240	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
40915	ТМЛ 240-20-24	240	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
86987	ТМЛ 300-16-27	300	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка

Всего позиций: 54

SKU	товарные позиции	L	B	D	d	d₁
65666	ТМЛ 2.5-4-2.6	28	8	4.3	5	2.6
40823	ТМЛ 2.5-5-2.6	28	10	5.3	5	2.6
40824	ТМЛ 2.5-6-2.6	30	12	6.4	5	2.6
40826	ТМЛ 4-5-3	32	10	5.3	5	3
40827	ТМЛ 4-6-3	32	12	6.4	5	3
89401	!* ТМЛ 4-8-3	32	12.5	8.4	5	3
40829	ТМЛ 6-5-4	32	10	5.3	6	4
40830	ТМЛ 6-6-4	32	12	6.4	6	4
89402	!* ТМЛ 6-8-4	32	13.5	8.4	6	4
40831	ТМЛ 10-5-5	40	11	5.3	8	5
40832	ТМЛ 10-6-5	40	14	6.4	8	5
40834	ТМЛ 10-8-5	40	16	8.4	8	5
40835	ТМЛ 16-6-6	40	14	6.4	9	6
40877	ТМЛ 16-8-6	40	16	8.4	9	6
89403	!* ТМЛ 16-10-6	40	18	10.5	9	6
40878	ТМЛ 25-6-7	45	15	6.4	10	7
40879	ТМЛ 25-8-7	45	16	8.4	10	7
40881	ТМЛ 25-8-8	50	16	8.4	11	8
40882	ТМЛ 25-10-8	50	20	10.5	11	8
40883	ТМЛ 35-8-9	60	18	8.4	12	9
40886	ТМЛ 35-8-10	63	20	8.4	13	10
40884	ТМЛ 35-10-9	60	20	10.5	12	9
40885	ТМЛ 35-12-9	60	22	13	12	9
40887	ТМЛ 35-10-10	63	20	10.5	13	10
40888	ТМЛ 35-12-10	63	22	13	13	10
40889	ТМЛ 50-8-11	63	20	8.4	14	11
40890	ТМЛ 50-10-11	63	22	10.5	14	11
40891	ТМЛ 50-12-11	63	24	13	14	11
89404	!* ТМЛ 70-8-13	57	24	8.4	16	13
40895	ТМЛ 70-10-13	65	24	10.5	16	13
40896	ТМЛ 70-12-13	65	24	13	16	13
40897	ТМЛ 95-10-15	75	28	10.5	19	15
40898	ТМЛ 95-12-15	75	28	13	19	15
40899	ТМЛ 95-10-16	75	30	10.5	20	16
40900	ТМЛ 95-12-16	75	30	13	20	16
89405	!* ТМЛ 120-10-17	72	34	10.5	22	17
40901	ТМЛ 120-12-17	81	34	13	22	17
40902	ТМЛ 120-16-17	81	34	17	22	17
40903	ТМЛ 120-12-18	85	35	13	24	18
40904	ТМЛ 120-16-18	85	35	17	24	18
89406	!* ТМЛ 150-10-19	80	36	10.5	26	20
40905	ТМЛ 150-12-19	90	36	13	25	19
40906	ТМЛ 150-16-19	90	36	17	25	19
40907	ТМЛ 150-12-20	90	38	13	26	20
40908	ТМЛ 150-16-20	90	38	17	26	20
40909	ТМЛ 185-12-21	95	40	13	27	21
40910	ТМЛ 185-16-21	95	40	17	27	21
40912	ТМЛ 185-16-23	105	45	17	30	23
40911	ТМЛ 185-20-21	95	40	21	27	21
40913	ТМЛ 185-20-23	105	48	21	30	23
89407	!* ТМЛ 240-12-24	95	48	13	32	24
40914	ТМЛ 240-16-24	105	48	17	32	24
40915	ТМЛ 240-20-24	105	48	21	32	24
86987	ТМЛ 300-16-27	105	50	17	34	27

Всего позиций: 54

SKU	товарные позиции	.stp
65666	ТМЛ 2.5-4-2.6	скачать файл .stp
40823	ТМЛ 2.5-5-2.6	скачать файл .stp
40824	ТМЛ 2.5-6-2.6	скачать файл .stp
40826	ТМЛ 4-5-3	скачать файл .stp
40827	ТМЛ 4-6-3	скачать файл .stp
89401	!* ТМЛ 4-8-3	скачать файл .stp
40829	ТМЛ 6-5-4	скачать файл .stp
40830	ТМЛ 6-6-4	скачать файл .stp
89402	!* ТМЛ 6-8-4	скачать файл .stp
40831	ТМЛ 10-5-5	скачать файл .stp
40832	ТМЛ 10-6-5	скачать файл .stp
40834	ТМЛ 10-8-5	скачать файл .stp
40835	ТМЛ 16-6-6	скачать файл .stp
40877	ТМЛ 16-8-6	скачать файл .stp
89403	!* ТМЛ 16-10-6	скачать файл .stp
40878	ТМЛ 25-6-7	скачать файл .stp
40879	ТМЛ 25-8-7	скачать файл .stp
40881	ТМЛ 25-8-8	скачать файл .stp
40882	ТМЛ 25-10-8	скачать файл .stp
40883	ТМЛ 35-8-9	скачать файл .stp
40886	ТМЛ 35-8-10	скачать файл .stp
40884	ТМЛ 35-10-9	скачать файл .stp
40885	ТМЛ 35-12-9	скачать файл .stp
40887	ТМЛ 35-10-10	скачать файл .stp
40888	ТМЛ 35-12-10	скачать файл .stp
40889	ТМЛ 50-8-11	скачать файл .stp
40890	ТМЛ 50-10-11	скачать файл .stp
40891	ТМЛ 50-12-11	скачать файл .stp
89404	!* ТМЛ 70-8-13	скачать файл .stp
40895	ТМЛ 70-10-13	скачать файл .stp
40896	ТМЛ 70-12-13	скачать файл .stp
40897	ТМЛ 95-10-15	скачать файл .stp
40898	ТМЛ 95-12-15	скачать файл .stp
40899	ТМЛ 95-10-16	скачать файл .stp
40900	ТМЛ 95-12-16	скачать файл .stp
89405	!* ТМЛ 120-10-17	скачать файл .stp
40901	ТМЛ 120-12-17	скачать файл .stp
40902	ТМЛ 120-16-17	скачать файл .stp
40903	ТМЛ 120-12-18	скачать файл .stp
40904	ТМЛ 120-16-18	скачать файл .stp
89406	!* ТМЛ 150-10-19	скачать файл .stp
40905	ТМЛ 150-12-19	скачать файл .stp
40906	ТМЛ 150-16-19	скачать файл .stp
40907	ТМЛ 150-12-20	скачать файл .stp
40908	ТМЛ 150-16-20	скачать файл .stp
40909	ТМЛ 185-12-21	скачать файл .stp
40910	ТМЛ 185-16-21	скачать файл .stp
40912	ТМЛ 185-16-23	скачать файл .stp
40911	ТМЛ 185-20-21	скачать файл .stp
40913	ТМЛ 185-20-23	скачать файл .stp
89407	!* ТМЛ 240-12-24	скачать файл .stp
40914	ТМЛ 240-16-24	скачать файл .stp
40915	ТМЛ 240-20-24	скачать файл .stp
86987	ТМЛ 300-16-27	скачать файл .stp

Всего позиций: 54
