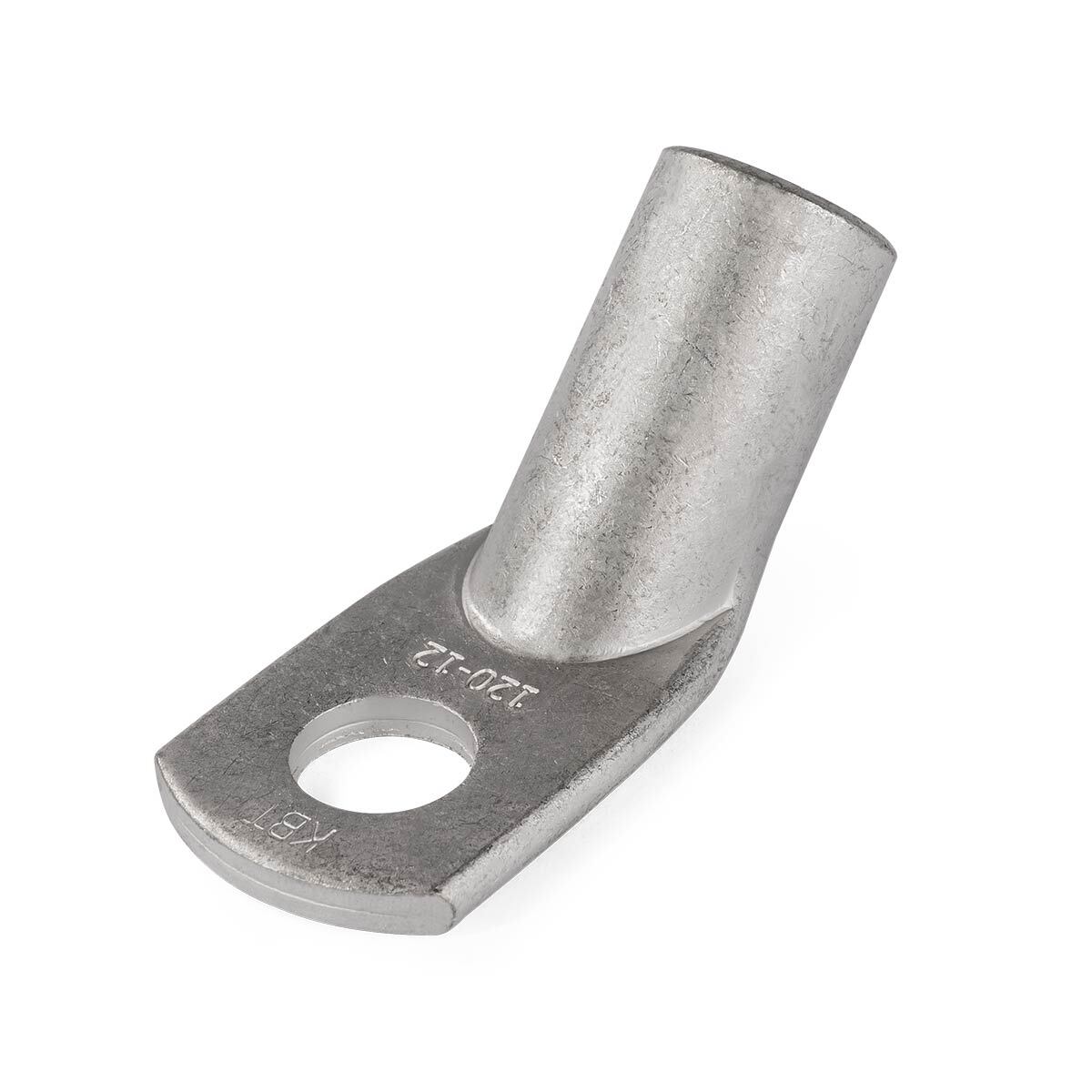

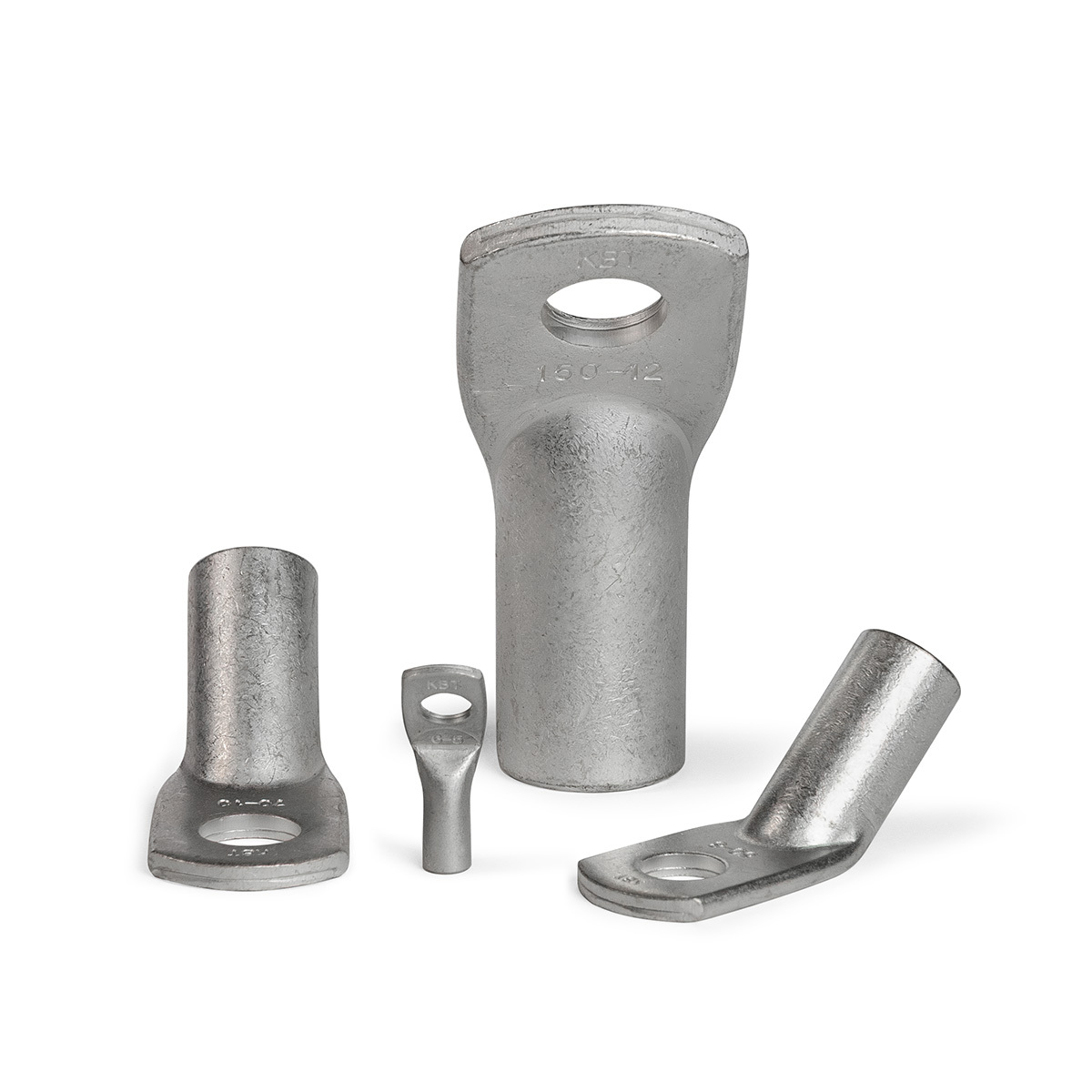

Наконечники угловые медные луженые

тип: ТМЛс (45°)

(стандарт «КВТ»)

Предназначены для оконцевания опрессовкой медных кабелей и проводов
Материал: рафинированная медь марки М1
Рабочее напряжение: до 1 кВ
Покрытие: олово-висмутовое лужение (климатическое исполнение «Т2»)
Диаметр трубной части наконечников ТМЛс рассчитан под опрессовку жил 1, 2 и 3 классов гибкости
Монтаж в труднодоступных местах и ограниченном рабочем пространстве
Зауженная лопатка наконечников стандарта «КВТ» в сравнении с наконечниками по ГОСТ, расширяет область их применения и позволяет монтировать данные наконечники на современные клеммы электротехнических устройств
Размеры и длина хвостовика наконечников стандарта «КВТ» обеспечивают точное позиционирование для опрессовки
Специальная серия высокоточных матриц правильной шестигранной формы для опрессовки. Матрицы совместимы с гидравлическими прессами «КВТ»

Эксплуатационные характеристики

Гарантийный срок хранения 10 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 25 лет

Информационные материалы

Механическая прочность силовых наконечников по мировым стандартам

Различия кабельных жил по классам гибкости

Таблица перевода сечений кабеля из стандарта AWG в систему СИ

Провода заземления

Борьба с гальванической коррозией или технологии присоединения алюминия к меди

12 причин в пользу покупки наконечников ТМЛс® стандарта «КВТ»

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
78051	ТМЛс(45) 6-5	100	шт	63.46
78052	ТМЛс(45) 6-6	100	шт	63.46
77794	ТМЛс(45) 10-6	100	шт	99.00
77795	ТМЛс(45) 10-8	100	шт	99.00
77796	ТМЛс(45) 16-6	100	шт	138.67
77797	ТМЛс(45) 16-8	100	шт	138.67
77798	ТМЛс(45) 25-8	100	шт	195.71
77799	ТМЛс(45) 25-10	100	шт	195.71
77800	ТМЛс(45) 35-8	100	шт	246.85
77801	ТМЛс(45) 35-10	100	шт	246.85
77802	ТМЛс(45) 50-8	50	шт	299.71
77803	ТМЛс(45) 50-10	50	шт	299.71
77804	ТМЛс(45) 70-10	50	шт	388.80
77805	ТМЛс(45) 70-12	50	шт	388.80
77806	ТМЛс(45) 95-10	25	шт	697.02
77807	ТМЛс(45) 95-12	25	шт	697.02
77808	ТМЛс(45) 120-12	10	шт	941.72
77810	ТМЛс(45) 150-12	10	шт	1 333.72

Всего позиций: 18

SKU	товарные позиции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Покрытие контактной части	Материал контактной части	Технология монтажа
78051	ТМЛс(45) 6-5	1	6	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
78052	ТМЛс(45) 6-6	1	6	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
77794	ТМЛс(45) 10-6	1	10	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
77795	ТМЛс(45) 10-8	1	10	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
77796	ТМЛс(45) 16-6	1	16	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
77797	ТМЛс(45) 16-8	1	16	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
77798	ТМЛс(45) 25-8	1	25	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
77799	ТМЛс(45) 25-10	1	25	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
77800	ТМЛс(45) 35-8	1	35	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
77801	ТМЛс(45) 35-10	1	35	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
77802	ТМЛс(45) 50-8	1	50	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
77803	ТМЛс(45) 50-10	1	50	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
77804	ТМЛс(45) 70-10	1	70	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
77805	ТМЛс(45) 70-12	1	70	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
77806	ТМЛс(45) 95-10	1	95	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
77807	ТМЛс(45) 95-12	1	95	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
77808	ТМЛс(45) 120-12	1	120	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
77810	ТМЛс(45) 150-12	1	150	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка

Всего позиций: 18

SKU	товарные позиции	L	B	H	D	d	d₁
78051	ТМЛс(45) 6-5	26	9	10	5.3	5.1	3.5
78052	ТМЛс(45) 6-6	26	9.5	10	6.4	5.1	3.5
77794	ТМЛс(45) 10-6	29	10	11.5	6.4	6.3	4.5
77795	ТМЛс(45) 10-8	33	12	11.5	8.4	6.3	4.5
77796	ТМЛс(45) 16-6	32.5	12	15	6.4	7.9	5.5
77797	ТМЛс(45) 16-8	36.5	12	15	8.4	7.9	5.5
77798	ТМЛс(45) 25-8	40.5	15	17.5	8.4	9.5	6.9
77799	ТМЛс(45) 25-10	45.5	15	17.5	10.5	9.5	6.9
77800	ТМЛс(45) 35-8	44	16.5	20	8.4	11	8.2
77801	ТМЛс(45) 35-10	49	16.5	20	10.5	11	8.2
77802	ТМЛс(45) 50-8	48.5	19	22.5	8.4	12.6	9.6
77803	ТМЛс(45) 50-10	52.5	19	22.5	10.5	12.6	9.6
77804	ТМЛс(45) 70-10	57	21.5	25	10.5	14.5	11.5
77805	ТМЛс(45) 70-12	59	21.5	25	13	14.5	11.5
77806	ТМЛс(45) 95-10	63	26	30	10.5	17.5	13.5
77807	ТМЛс(45) 95-12	65	26	30	13	17.5	13.5
77808	ТМЛс(45) 120-12	70.5	29	32	13	19.5	15
77810	ТМЛс(45) 150-12	76	30.5	36	13	21	16.5

Всего позиций: 18

SKU	товарные позиции	.stp
78051	ТМЛс(45) 6-5	скачать файл .stp
78052	ТМЛс(45) 6-6	скачать файл .stp
77794	ТМЛс(45) 10-6	скачать файл .stp
77795	ТМЛс(45) 10-8	скачать файл .stp
77796	ТМЛс(45) 16-6	скачать файл .stp
77797	ТМЛс(45) 16-8	скачать файл .stp
77798	ТМЛс(45) 25-8	скачать файл .stp
77799	ТМЛс(45) 25-10	скачать файл .stp
77800	ТМЛс(45) 35-8	скачать файл .stp
77801	ТМЛс(45) 35-10	скачать файл .stp
77802	ТМЛс(45) 50-8	скачать файл .stp
77803	ТМЛс(45) 50-10	скачать файл .stp
77804	ТМЛс(45) 70-10	скачать файл .stp
77805	ТМЛс(45) 70-12	скачать файл .stp
77806	ТМЛс(45) 95-10	скачать файл .stp
77807	ТМЛс(45) 95-12	скачать файл .stp
77808	ТМЛс(45) 120-12	скачать файл .stp
77810	ТМЛс(45) 150-12	скачать файл .stp

Всего позиций: 18

Клиновидная и гексагональная опрессовка
