Концевые термоусаживаемые муфты 3КНТп-10

тип: 3КНТп-10

Рабочее напряжение до 10 кВ
Для трехжильного кабеля
Внутренней установки
Наружной установки
Для кабеля бумажной маслопропитанной изоляцией
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Усадка портативной горелкой
Рядное расположение болтов
Товар включен в реестр Минпромторга

Предназначены для оконцевания 3-х жильных кабелей:

с бумажной маслопропитанной изоляцией
с броней из стальных лент или без брони
с общей алюминиевой или свинцовой оболочкой
на напряжение 6 и 10 кВ

Соответствует требованиям ГОСТ 34839-2022
Включены в реестр Минпромторга
Типы монтируемых кабелей:
ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв

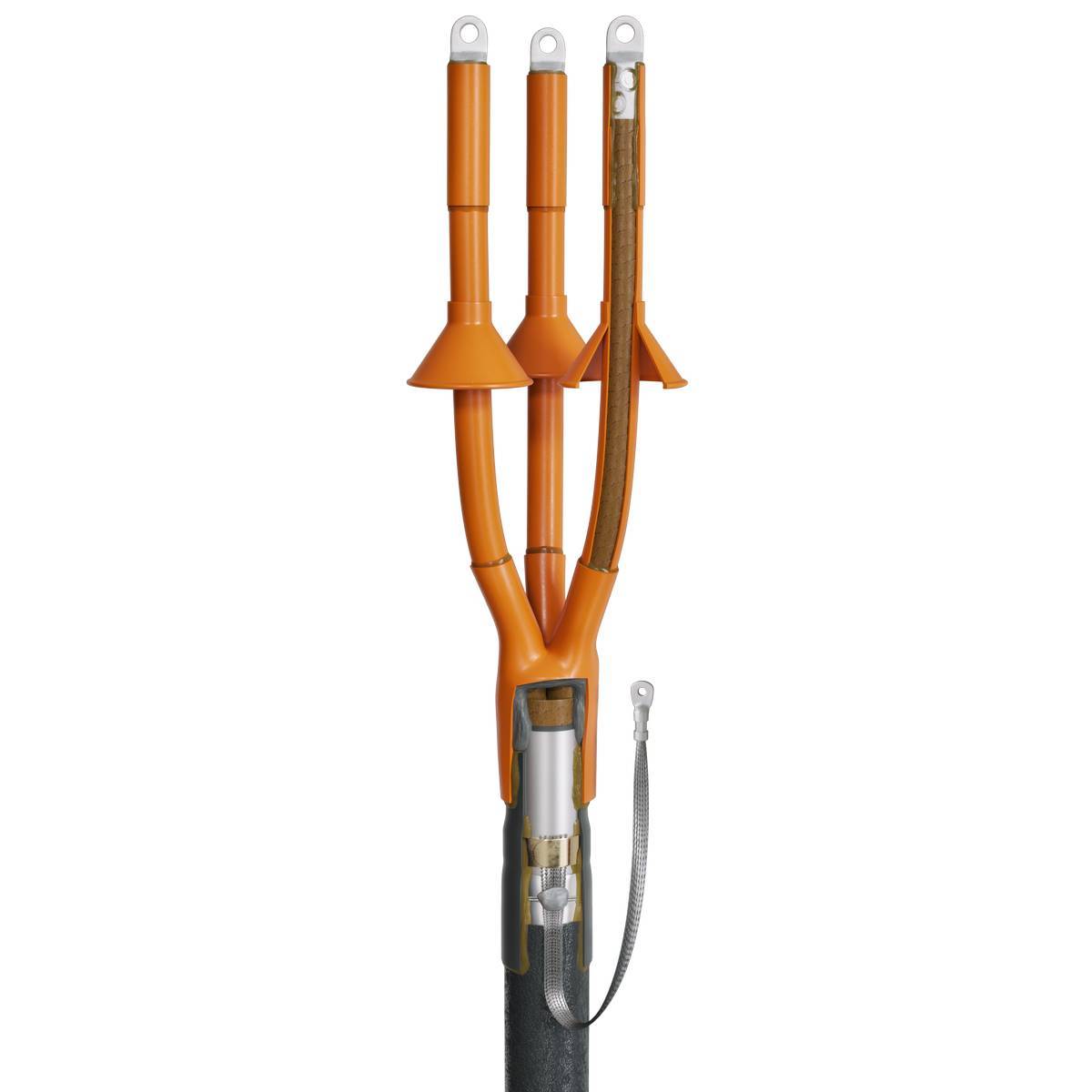

Основные термоусаживаемые элементы муфты: перчатка, трубки жильной изоляции, концевые манжеты выполнены из трекингостойкого материала кирпично-красного цвета
Материал трубок устойчив к воздействию ультрафиолетовых лучей, обеспечивает эксплуатационную надежность в любых погодно-климатических условиях
Муфты оснащены системой жильных изоляторов, обеспечивающих наличие гарантированно сухих зон и увеличивающих длину пути токов утечки
Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу 3КВТп-10, 3КНТп-10

Сертификация

Сертификат соответствия на кабельные муфты

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
50353	3КНТп-10-25/50	1	шт	5 220.08
50354	3КНТп-10-70/120	1	шт	5 803.02
50356	3КНТп-10-150/240	1	шт	6 575.86
50118	3КНТп-10-25/50(Б)	1	шт	6 169.71
50119	3КНТп-10-70/120(Б)	1	шт	7 618.75
50120	3КНТп-10-150/240(Б)	1	шт	9 466.97

Всего позиций: 6

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
50353	3КНТп-10-25/50	Концевая	термоусаживаемая	10	25/35/50	3	Бумажно маслопропитанная	Наружная	без брони/с броней
50354	3КНТп-10-70/120	Концевая	термоусаживаемая	10	70/95/120	3	Бумажно маслопропитанная	Наружная	без брони/с броней
50356	3КНТп-10-150/240	Концевая	термоусаживаемая	10	150/185/240	3	Бумажно маслопропитанная	Наружная	без брони/с броней
50118	3КНТп-10-25/50(Б)	Концевая	термоусаживаемая	10	25/35/50	3	Бумажно маслопропитанная	Наружная	без брони/с броней
50119	3КНТп-10-70/120(Б)	Концевая	термоусаживаемая	10	70/95/120	3	Бумажно маслопропитанная	Наружная	без брони/с броней
50120	3КНТп-10-150/240(Б)	Концевая	термоусаживаемая	10	150/185/240	3	Бумажно маслопропитанная	Наружная	без брони/с броней

Всего позиций: 6

SKU	товарные позиции
50353	3КНТп-10-25/50
50354	3КНТп-10-70/120
50356	3КНТп-10-150/240
50118	3КНТп-10-25/50(Б)
50119	3КНТп-10-70/120(Б)
50120	3КНТп-10-150/240(Б)

Всего позиций: 6

SKU	товарные позиции	.stp
50353	3КНТп-10-25/50
50354	3КНТп-10-70/120
50356	3КНТп-10-150/240
50118	3КНТп-10-25/50(Б)
50119	3КНТп-10-70/120(Б)
50120	3КНТп-10-150/240(Б)

Всего позиций: 6

Почему концевые муфты КВТ на напряжение 1 кВ не разделяются на внутреннюю и наружную установку?

Все дело в явлении трекинга. Трекинг – это процесс образования проводящих угольных дорожек на поверхности внешний изоляции высоковольтных муфт, вследствие совместного воздействия электрического напряжения, влажности и загрязнений. Таким образом, чем значительнее воздействие вышеуказанных факторов, тем выше риск выхода из строя концевой муфты. Вот почему принято разделять муфты от 10 кВ и выше на концевые муфты внутренней и муфты наружной установки. И дополнительно применять меры к усилению трекингостойкости изоляции в муфтах наружной установки. Как показывают исследования, явление трекинга в концевых муфтах наружной установки начинает проявляться уже при напряжении 3 кВ. Таким образом, в муфтах до 1 кВ деление по месту установки становиться не нужным. Из-за отсутствия необходимости определения, какая же муфта нужна, внутренняя или наружная, использования единой концевой муфты на напряжение до 1 кВ становиться наиболее удобной и практичной.

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.

Чем отличается концевая муфта от концевой заделки?

Ничем, это одно и то же. Бывает, что концевые муфты называют еще концевыми заделками. Часто при заказе муфт монтажники используют данное сленговое название.

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

Какая концевая и соединительная муфта подойдет для кабеля ЦСБШнг(А)-LS 3х185-6? Что делать, если кабель трех жильный, а перчатка четырех. Как можно технологично изолировать четвертый палец?

Для кабеля ЦСБШнг(А)-LS-3х185-6 из ассортимента КВТ подходят муфты: - концевая 3КВТп-10-150/240(Б) внутренней установки или 3КНТп-10-150/240(Б) наружной установки; - соединительная 3СТп-10-150/240(Б). Но обращаю ваше внимание, что муфты 3КВ(Н)Тп-10 и 3СТп-10 не обладают свойствами негорючести, и если к кабельной линии по проекту предъявляются требования повышенной пожаробезопасности, применять их нельзя. Муфты 4ПКТпнг-LS и 4ПСТнг-LS, о которых вы вероятно думали, спрашивая про 4-х жильную перчатку, предназначены для установки на кабель с пластмассовой изоляцией на напряжение до 1 кВ. А ваш кабель ЦСБШнг(А)-LS-3х185-6 – кабель с бумажной изоляцией на напряжение 6 кВ. Таким образом, применение муфт 4ПКТпнг-LS и 4ПСТнг-LS недопустимо.
