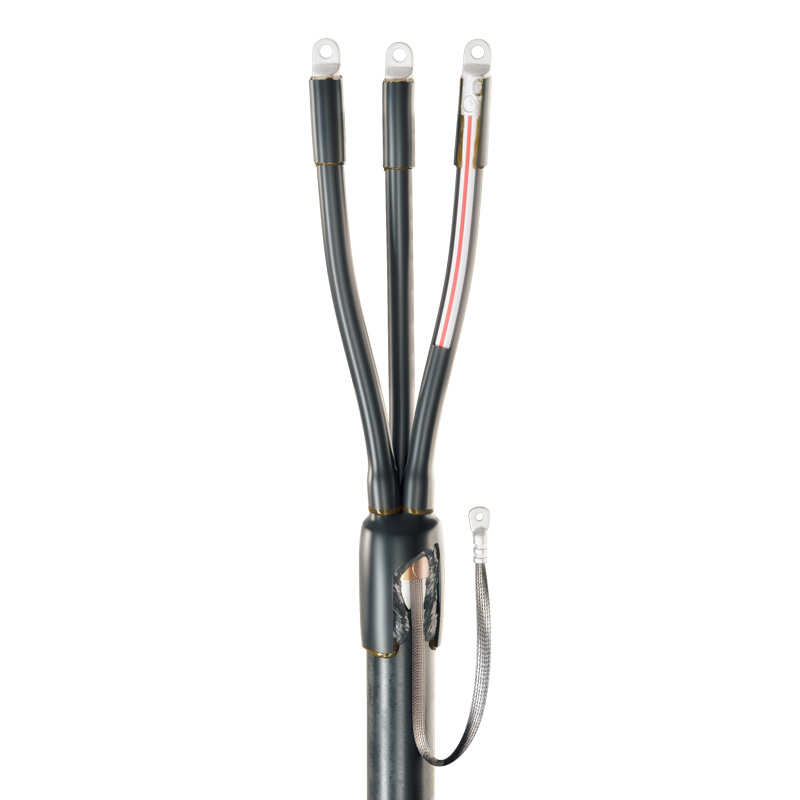

Концевые кабельные муфты 3ПКТп-1

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Все дело в явлении трекинга. Трекинг – это процесс образования проводящих угольных дорожек на поверхности внешний изоляции высоковольтных муфт, вследствие совместного воздействия электрического напряжения, влажности и загрязнений. Таким образом, чем значительнее воздействие вышеуказанных факторов, тем выше риск выхода из строя концевой муфты. Вот почему принято разделять муфты от 10 кВ и выше на концевые муфты внутренней и муфты наружной установки. И дополнительно применять меры к усилению трекингостойкости изоляции в муфтах наружной установки. Как показывают исследования, явление трекинга в концевых муфтах наружной установки начинает проявляться уже при напряжении 3 кВ. Таким образом, в муфтах до 1 кВ деление по месту установки становиться не нужным. Из-за отсутствия необходимости определения, какая же муфта нужна, внутренняя или наружная, использования единой концевой муфты на напряжение до 1 кВ становиться наиболее удобной и практичной.

Муфты 4СТп-1-25/50(Б) и 4ПКТп(б)-1-25/50(Б) уже укомплектованы всем необходимым для монтажа на кабель с броней. В комплект муфты 4СТп-1-25/50(Б) входят: - перемычка заземления; - 2 пружины постоянного давления (для присоединения перемычки заземления к металлической оболочке кабеля); - бандажная проволока, паяльный жир, припой ПОС-30 (для припаивания перемычки заземления к бронелентам). В комплект 4ПКТп(б)-1-25/50(Б) входят: - провод заземления, оконцованный с одной стороны; - пружина постоянного давления (для закрепления провода заземления на бронелетах). Комплект КМПБ предназначен для монтажа на кабели с броней из алюминиевых или стальных проволок.

Прежде чем говорить о взаимозаменяемости муфт на различие типы кабелей, стоит предупредить, что любой монтаж с отклонением от инструкции по монтажу (а установка на кабель другого типа является таким отклонением) выполняется потребителем на свой страх и риск, и гарантийные обязательства на муфты, смонтированные подобным образом, не распространяются. Технически возможна замена муфт на кабель с пластмассовой изоляцией 4ПКТп-1 и 4ПСТ-1 муфтами 4КВНТп-1 и 4СТп-1 соответственно. Муфты на кабель с бумажной изоляцией имеют более сложную комплектацию по сравнению с муфтами на кабель с пластмассовой изоляцией, поэтому замена «в обратную сторону» невозможна. Если речь идет о замене муфт на напряжение до 10 кВ 3КВ(Н)Тп-10 и 3СТп-10 муфтами 3ПКВ(Н)Тп-10 и 3ПСТ-10 соответственно, то тут замена невозможна ни в одну из сторон из-за принципиальных конструктивных отличий кабелей.
