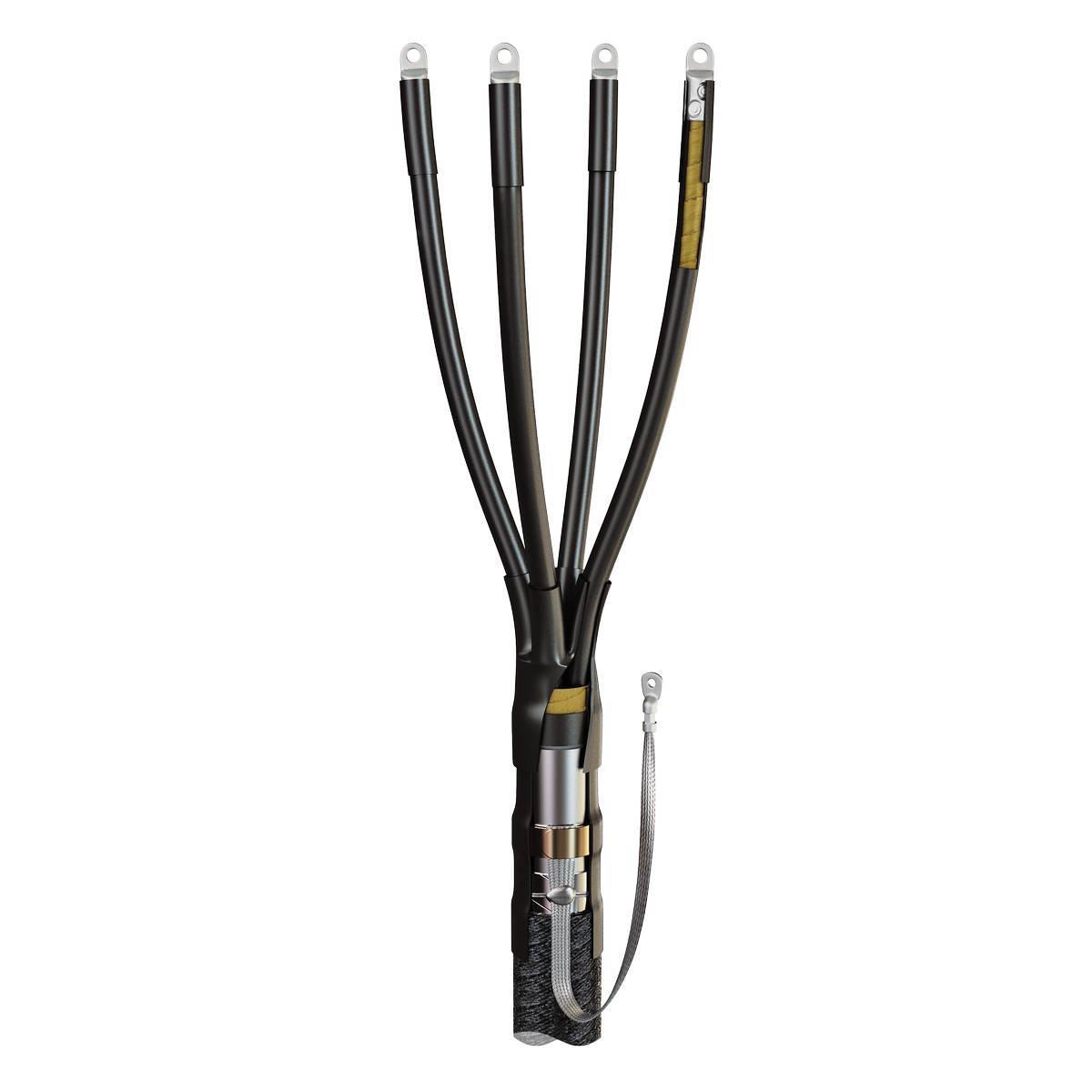

Концевые кабельные муфты 4КВНТп-1

тип: 4КВНТп-1

Рабочее напряжение до 1 кВ
Для четырехжильного кабеля
Для кабеля бумажной маслопропитанной изоляцией
Внутренней установки
Наружной установки
Рядное расположение болтов
Стойкость к ультрафиолету
Cтойкость к погодным условиям

Предназначены для оконцевания 4-х жильных кабелей:

с бумажной маслопропитанной или пластмассовой изоляцией
с броней или без брони
на напряжение до 1кВ

Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл
Комплект универсален и может быть использован для монтажа муфты как внутренней, так и наружной установки
Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
Высокое качество комплектующих и используемых композиционных материалов
Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
Выпускается по ТУ 3599-006-97284872-2006

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу 4КВНТп-1, 3КВНТп-1

Сертификация

Сертификат соответствия на кабельные муфты

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
57888	4КВНТп-1-25/50	1	шт	3 326.71
57890	4КВНТп-1-70/120	1	шт	3 869.57
57892	4КВНТп-1-150/240	1	шт	4 570.06
57889	4КВНТп-1-25/50 (Б)	1	шт	4 695.90
57891	4КВНТп-1-70/120 (Б)	1	шт	6 042.01
57893	4КВНТп-1-150/240 (Б)	1	шт	8 665.29

Всего позиций: 6

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
57888	4КВНТп-1-25/50	Концевая	термоусаживаемая	1	25/35/50	4	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней
57890	4КВНТп-1-70/120	Концевая	термоусаживаемая	1	70/95/120	4	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней
57892	4КВНТп-1-150/240	Концевая	термоусаживаемая	1	150/185/240	4	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней
57889	4КВНТп-1-25/50 (Б)	Концевая	термоусаживаемая	1	25/35/50	4	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней
57891	4КВНТп-1-70/120 (Б)	Концевая	термоусаживаемая	1	70/95/120	4	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней
57893	4КВНТп-1-150/240 (Б)	Концевая	термоусаживаемая	1	150/185/240	4	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней

Всего позиций: 6

SKU	товарные позиции
57888	4КВНТп-1-25/50
57890	4КВНТп-1-70/120
57892	4КВНТп-1-150/240
57889	4КВНТп-1-25/50 (Б)
57891	4КВНТп-1-70/120 (Б)
57893	4КВНТп-1-150/240 (Б)

Всего позиций: 6

SKU	товарные позиции	.stp
57888	4КВНТп-1-25/50
57890	4КВНТп-1-70/120
57892	4КВНТп-1-150/240
57889	4КВНТп-1-25/50 (Б)
57891	4КВНТп-1-70/120 (Б)
57893	4КВНТп-1-150/240 (Б)

Всего позиций: 6

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Почему в 10 кВ муфтах есть разделение на бумагу и сшитый полиэтилен, а в муфтах до 1 кВ такого разделения нет?

Разделение в 10 кВ муфтах на муфты для кабеля с бумажной маслопропитанной изоляцией и муфты для кабеля с изоляцией из сшитого полиэтилена обусловлено кардинальными отличием конструктивных особенностей этих двух кабелей. Что, в том числе, серьезно влияет как на размеры кабеля, так и на систему экранирования. Что в свою очередь вынуждает использовать различные принципы и технологии изолирования, экранирования, выравнивания электрического поля, заземления и восстановления всех слоев кабеля для каждого вида изоляции кабеля. Тогда как в кабеле напряжением до 1 кВ конструктивные особенности минимальны, а основное различие состоим только в используемом материале. Поэтому одна и та же муфта на напряжение 1 кВ может быть смонтирована как на кабеле с бумажной, с ПВХ изоляцией, а так же с изоляцией из сшитого полиэтилена.

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.
