| SKU | товарные позиции | кратность | ед.изм | РРЦ (руб.) |
|---|---|---|---|---|
50106
|
4СТп-1-25/50 | 1 |
шт
|
7 062.57 |
|
50107
|
4СТп-1-70/120 | 1 |
шт
|
7 920.98 |
|
50108
|
4СТп-1-150/240 | 1 |
шт
|
9 013.74 |
|
50111
|
4СТп-1-25/50 (Б) | 1 |
шт
|
8 910.44 |
|
50110
|
4СТп-1-70/120 (Б) | 1 |
шт
|
10 884.00 |
|
50109
|
4СТп-1-150/240 (Б) | 1 |
шт
|
13 395.47 |
| SKU | товарные позиции | Тип муфты | Технология монтажа | Рабочее напряжение, до (кВ) | Сечение жил, мм² | Количество жил в кабеле | Изоляция кабеля | Тип установки | Тип кабеля |
|---|---|---|---|---|---|---|---|---|---|
|
50106
|

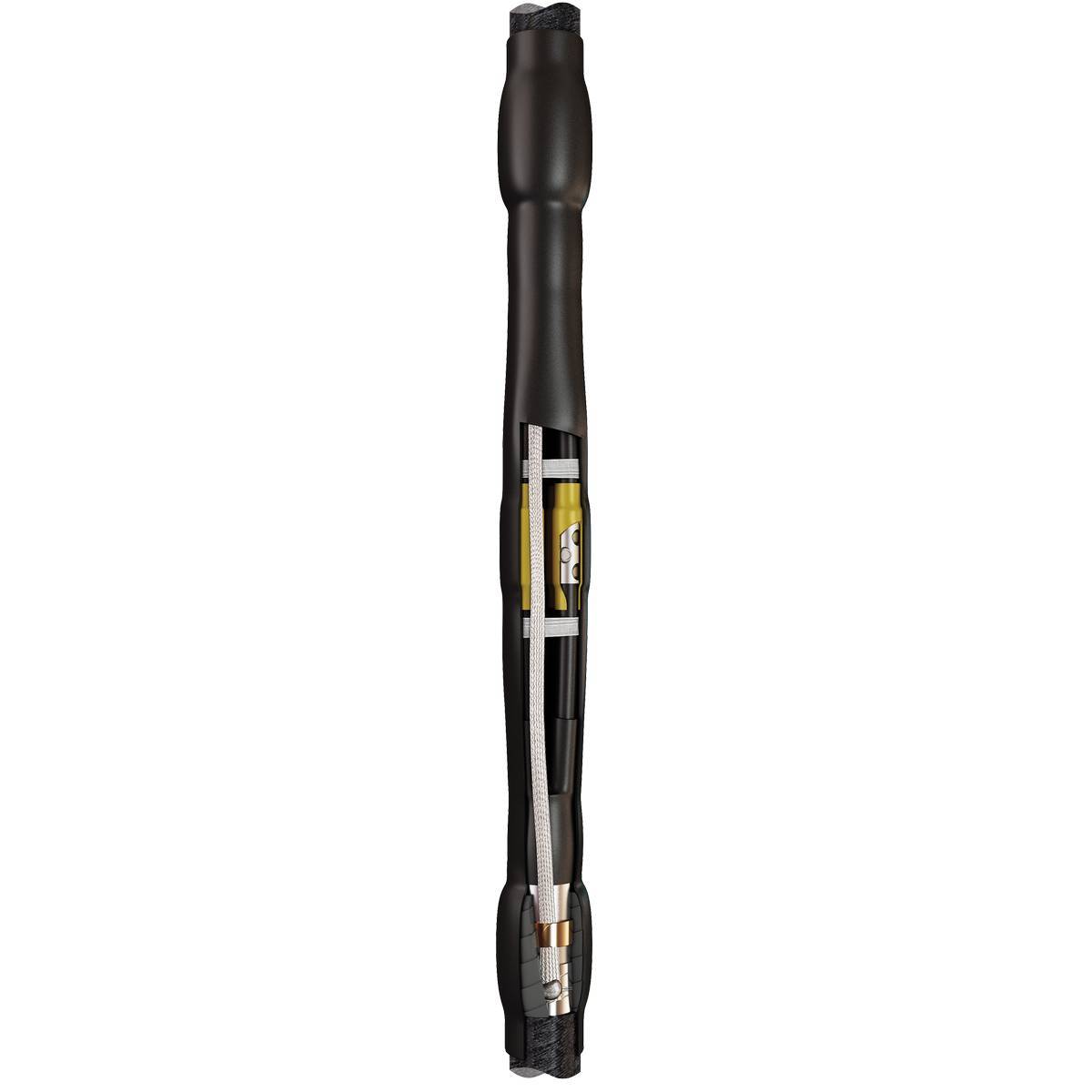

4СТп-1-25/50 | Соединительная | термоусаживаемая | 1 | 25/35/50 | 4 | Бумажно маслопропитанная | Внутренняя и наружная | без брони/с броней |
|
50107
|
4СТп-1-70/120 | Соединительная | термоусаживаемая | 1 | 70/95/120 | 4 | Бумажно маслопропитанная | Внутренняя и наружная | без брони/с броней |
|
50108
|
4СТп-1-150/240 | Соединительная | термоусаживаемая | 1 | 150/185/240 | 4 | Бумажно маслопропитанная | Внутренняя и наружная | без брони/с броней |
|
50111
|
4СТп-1-25/50 (Б) | Соединительная | термоусаживаемая | 1 | 25/35/50 | 4 | Бумажно маслопропитанная | Внутренняя и наружная | без брони/с броней |
|
50110
|
4СТп-1-70/120 (Б) | Соединительная | термоусаживаемая | 1 | 70/95/120 | 4 | Бумажно маслопропитанная | Внутренняя и наружная | без брони/с броней |
|
50109
|
4СТп-1-150/240 (Б) | Соединительная | термоусаживаемая | 1 | 150/185/240 | 4 | Бумажно маслопропитанная | Внутренняя и наружная | без брони/с броней |
| SKU | товарные позиции |
|---|---|
|
50106
|
4СТп-1-25/50 |
|
50107
|
4СТп-1-70/120 |
|
50108
|
4СТп-1-150/240 |
|
50111
|
4СТп-1-25/50 (Б) |
|
50110
|
4СТп-1-70/120 (Б) |
|
50109
|
4СТп-1-150/240 (Б) |
| SKU | товарные позиции | .stp |
|---|---|---|
|
50106
|
4СТп-1-25/50 | |
|
50107
|
4СТп-1-70/120 | |
|
50108
|
4СТп-1-150/240 | |
|
50111
|
4СТп-1-25/50 (Б) | |
|
50110
|
4СТп-1-70/120 (Б) | |
|
50109
|
4СТп-1-150/240 (Б) |
Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.
Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».
При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.
Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.
Муфты 4СТп-1-25/50(Б) и 4ПКТп(б)-1-25/50(Б) уже укомплектованы всем необходимым для монтажа на кабель с броней.
В комплект муфты 4СТп-1-25/50(Б) входят:
- перемычка заземления;
- 2 пружины постоянного давления (для присоединения перемычки заземления к металлической оболочке кабеля);
- бандажная проволока, паяльный жир, припой ПОС-30 (для припаивания перемычки заземления к бронелентам).
В комплект 4ПКТп(б)-1-25/50(Б) входят:
- провод заземления, оконцованный с одной стороны;
- пружина постоянного давления (для закрепления провода заземления на бронелетах).
Комплект КМПБ предназначен для монтажа на кабели с броней из алюминиевых или стальных проволок.
Прежде чем говорить о взаимозаменяемости муфт на различие типы кабелей, стоит предупредить, что любой монтаж с отклонением от инструкции по монтажу (а установка на кабель другого типа является таким отклонением) выполняется потребителем на свой страх и риск, и гарантийные обязательства на муфты, смонтированные подобным образом, не распространяются.
Технически возможна замена муфт на кабель с пластмассовой изоляцией 4ПКТп-1 и 4ПСТ-1 муфтами 4КВНТп-1 и 4СТп-1 соответственно. Муфты на кабель с бумажной изоляцией имеют более сложную комплектацию по сравнению с муфтами на кабель с пластмассовой изоляцией, поэтому замена «в обратную сторону» невозможна.
Если речь идет о замене муфт на напряжение до 10 кВ 3КВ(Н)Тп-10 и 3СТп-10 муфтами 3ПКВ(Н)Тп-10 и 3ПСТ-10 соответственно, то тут замена невозможна ни в одну из сторон из-за принципиальных конструктивных отличий кабелей.
На все кабельные термоусаживаемые муфты, не поддерживающие горение, заводом «КВТ» предоставляется сертификат соответствия требованиям пожарной безопасности.
