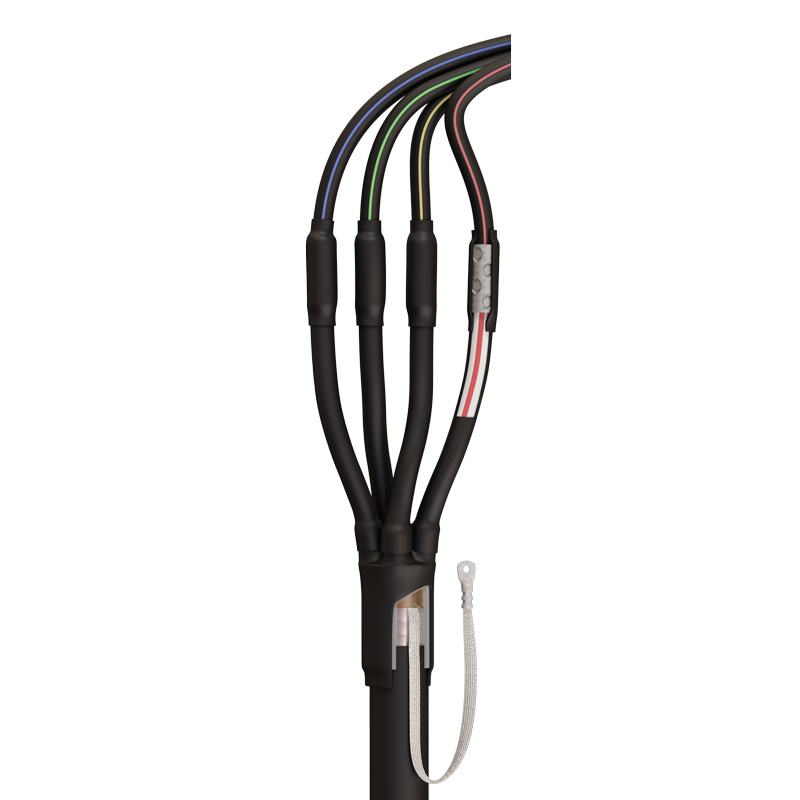

Переходные кабельные муфты 4ПКТп(б)(СИП)-1

тип: 4ПКТп(б)(СИП)-1

Рабочее напряжение до 1 кВ
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Для четырехжильного кабеля
Для кабеля пластмассовой изоляцией
Внутренней установки
Наружной установки
Усадка портативной горелкой
Усадка строительным феном

(ТУ 3599-006-97284872-2006)

Предназначены для соединения 4-х жильных кабелей:

с пластмассовой изоляцией (ПВХ/СПЭ)
с броней и без брони
рабочим напряжением до 1 кВ
с самонесущим изолированным проводом СИП-2, рабочим напряжением до 1 кВ

Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп, СИП-2, СИП-4
Термоплавкий клей, нанесенный на компоненты муфты, обеспечивает полную герметичность муфты после монтажа
Для кабелей с броней используется непаяная система заземления. Комплект муфты с ленточной броней включает плоский провод заземления и одну пружину постоянного давления для монтажа провода заземления к бронелентам кабеля
Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу муфты 4ПКТп(б)(СИП)-1(Б)

Сертификация

Сертификат соответствия на кабельные муфты

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
69465	4ПКТп(б)(СИП)-1-16/25(Б)	1	шт	5 974.17
68066	4ПКТп(б)(СИП)-1-25/50(Б)	1	шт	6 396.69
69091	4ПКТп(б)(СИП)-1-70/150(Б)	1	шт	8 065.40

Всего позиций: 3

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
69465	4ПКТп(б)(СИП)-1-16/25(Б)	Переходная	термоусаживаемая	1	16/25	4	Пластмассовая	Внутренняя и наружная	без брони/с броней
68066	4ПКТп(б)(СИП)-1-25/50(Б)	Переходная	термоусаживаемая	1	25/35/50	4	Пластмассовая	Внутренняя и наружная	без брони/с броней
69091	4ПКТп(б)(СИП)-1-70/150(Б)	Переходная	термоусаживаемая	1	70/95/120/150	4	Пластмассовая	Внутренняя и наружная	без брони/с броней

Всего позиций: 3

SKU	товарные позиции
69465	4ПКТп(б)(СИП)-1-16/25(Б)
68066	4ПКТп(б)(СИП)-1-25/50(Б)
69091	4ПКТп(б)(СИП)-1-70/150(Б)

Всего позиций: 3

SKU	товарные позиции	.stp
69465	4ПКТп(б)(СИП)-1-16/25(Б)
68066	4ПКТп(б)(СИП)-1-25/50(Б)
69091	4ПКТп(б)(СИП)-1-70/150(Б)

Всего позиций: 3

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.
