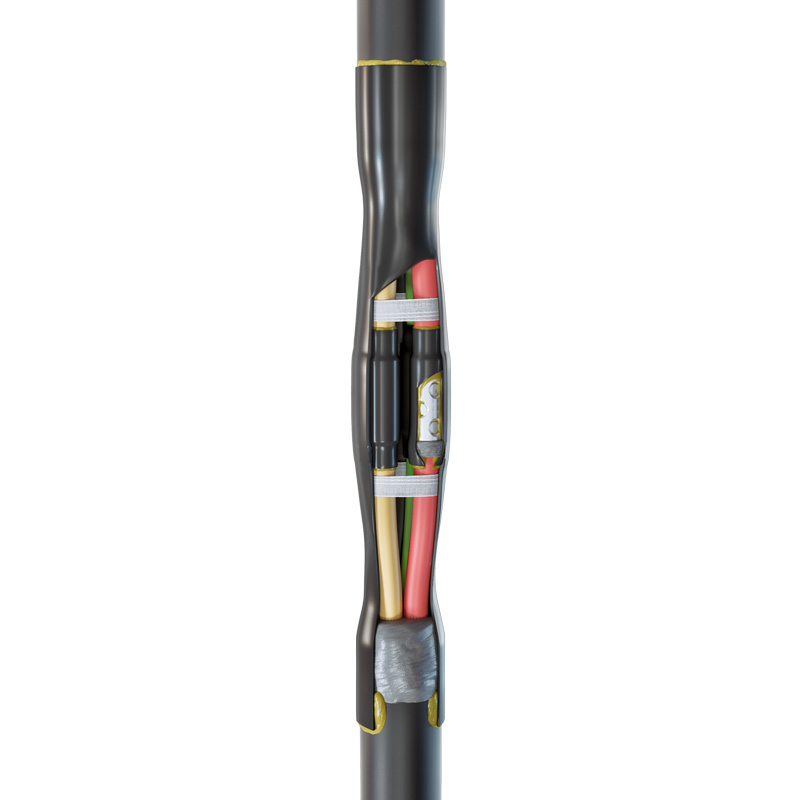

Соединительные кабельные муфты 4РСТ-1

тип: 4РCТ-1

Рабочее напряжение до 1 кВ
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Для четырехжильного кабеля
Рядное расположение болтов
Внутренней установки
Наружной установки
Усадка портативной горелкой
Усадка строительным феном

Предназначены для соединения кабелей:

с резиновой изоляцией
без брони
на напряжение до 1 кВ

Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей: четырехжильные: КГ, КПГ и их аналоги и модификации
Диапазон сечений в наименовании муфты указывает на диапазон фазных жил кабеля
Соединительные изолирующие манжеты с внутренним слоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа
Кожух надежно защищает, герметизирует и армирует муфту
Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители
Корень разделки подматывается специальным гидроизоляционным герметиком, который компенсирует колебания и вибрации, возникающие в процессе эксплуатации муфты
Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу муфты 4РСТ-1

Сертификация

Сертификат соответствия на кабельные муфты

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
72905	4РСТп-1-10/25	1	шт	2 088.55
72907	4РСТ-1-35/50	1	шт	2 456.29
72909	4РСТ-1-70/120	1	шт	3 131.50
72906	4РСТ-1-10/25(Б)	1	шт	3 316.01
72908	4РСТ-1-35/50(Б)	1	шт	4 653.64
72910	4РСТ-1-70/120(Б)	1	шт	6 637.18

Всего позиций: 6

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
72905	4РСТп-1-10/25	Соединительная	термоусаживаемая	1	10/16/25	4	Резиновая	Внутренняя и наружная	без брони
72907	4РСТ-1-35/50	Соединительная	термоусаживаемая	1	35/50	4	Резиновая	Внутренняя и наружная	без брони
72909	4РСТ-1-70/120	Соединительная	термоусаживаемая	1	70/95/120	4	Резиновая	Внутренняя и наружная	без брони
72906	4РСТ-1-10/25(Б)	Соединительная	термоусаживаемая	1	10/16/25	4	Резиновая	Внутренняя и наружная	без брони
72908	4РСТ-1-35/50(Б)	Соединительная	термоусаживаемая	1	35/50	4	Резиновая	Внутренняя и наружная	без брони
72910	4РСТ-1-70/120(Б)	Соединительная	термоусаживаемая	1	70/95/120	4	Резиновая	Внутренняя и наружная	без брони

Всего позиций: 6

SKU	товарные позиции
72905	4РСТп-1-10/25
72907	4РСТ-1-35/50
72909	4РСТ-1-70/120
72906	4РСТ-1-10/25(Б)
72908	4РСТ-1-35/50(Б)
72910	4РСТ-1-70/120(Б)

Всего позиций: 6

SKU	товарные позиции	.stp
72905	4РСТп-1-10/25
72907	4РСТ-1-35/50
72909	4РСТ-1-70/120
72906	4РСТ-1-10/25(Б)
72908	4РСТ-1-35/50(Б)
72910	4РСТ-1-70/120(Б)

Всего позиций: 6

Чем отличается концевая муфта от концевой заделки?

Ничем, это одно и то же. Бывает, что концевые муфты называют еще концевыми заделками. Часто при заказе муфт монтажники используют данное сленговое название.

Почему концевые муфты КВТ на напряжение 1 кВ не разделяются на внутреннюю и наружную установку?

Все дело в явлении трекинга. Трекинг – это процесс образования проводящих угольных дорожек на поверхности внешний изоляции высоковольтных муфт, вследствие совместного воздействия электрического напряжения, влажности и загрязнений. Таким образом, чем значительнее воздействие вышеуказанных факторов, тем выше риск выхода из строя концевой муфты. Вот почему принято разделять муфты от 10 кВ и выше на концевые муфты внутренней и муфты наружной установки. И дополнительно применять меры к усилению трекингостойкости изоляции в муфтах наружной установки. Как показывают исследования, явление трекинга в концевых муфтах наружной установки начинает проявляться уже при напряжении 3 кВ. Таким образом, в муфтах до 1 кВ деление по месту установки становиться не нужным. Из-за отсутствия необходимости определения, какая же муфта нужна, внутренняя или наружная, использования единой концевой муфты на напряжение до 1 кВ становиться наиболее удобной и практичной.

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.
