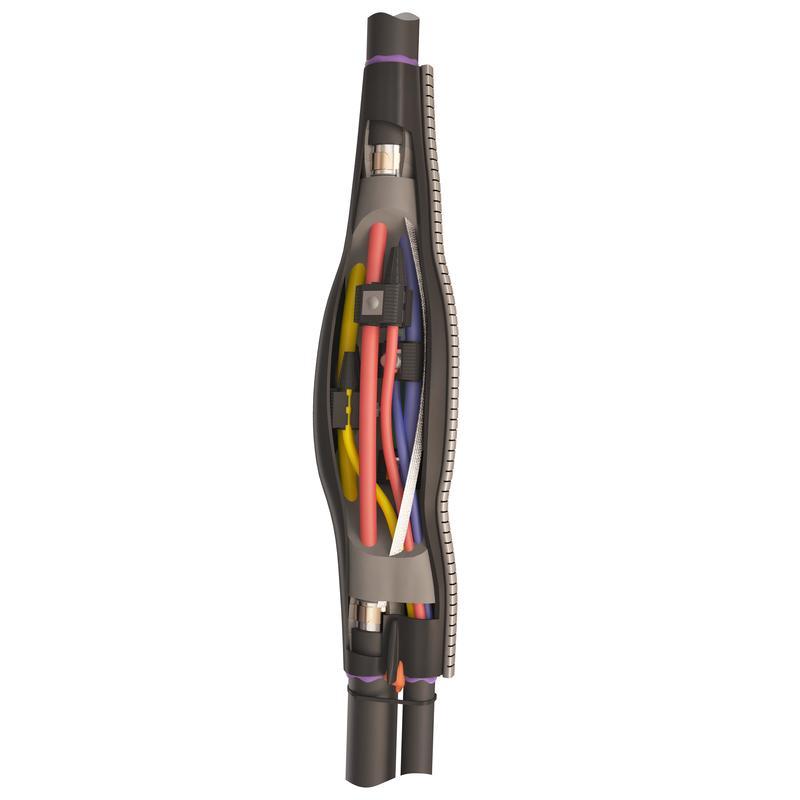

Ответвительные термоусаживаемые муфты 5ПТО-1 (КВТ)

тип: 5ПТО-1

Рабочее напряжение до 1 кВ
Для пятижильного кабеля
Для кабеля пластмассовой изоляцией
Усадка портативной горелкой
Стойкость к ультрафиолету
Cтойкость к погодным условиям

Предназначены для ответвления 5-х жильных кабелей:

с пластмассовой изоляцией (ПВХ/СПЭ)
с броней и без брони
на напряжение до 1 кВ

Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY
Ответвление от магистрального кабеля осуществляется при помощи прокалывающих зажимов ЗПО «КВТ». Для монтажа ответвлений не требуется зачистка изоляции на магистральном и ответвительном кабелях
Заполнение внутреннего междужильного пространства специальной мастикой обеспечивает дополнительный контур герметизации, а также выравнивает резкие перепады геометрической формы муфты после монтажа
Восстановление оболочки кабеля осуществляется при помощи термоусаживаемой ремонтной манжеты ТРМ «КВТ» с металлическим замком и специальным покрытием - термоиндикаторной краской на внешней поверхности
Термоиндикаторная краска, нанесенная на внешнюю поверхность манжеты, при нагреве и усадке меняет цвет с зеленого на черный
Термоплавкий клей, нанесенный на внутреннюю поверхность манжеты, обеспечивает полную герметизацию муфты после монтажа
Герметизация места выхода ответвительного кабеля из муфты осуществляется при помощи клипс КТ «КВТ» с термоплавким клеем
Для магистральных кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления и провод перемычки
Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
Инструмент для монтажа: пропановая горелка ПГ (КВТ)

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу муфт 4ПТО-1, 5ПТО-1

Сертификация

Сертификат соответствия на кабельные муфты

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
101912	5ПТО-1-4/35-4/35	1	шт	5 946.01
66587	5ПТО-1-16/50-1.5/6	1	шт	6 277.85
101913	5ПТО-1-16/50-1,5/16	1	шт	6 655.98
101916	5ПТО-1-25/95-25/95	1	шт	11 895.04
101914	5ПТО-1-35/95-4/35	1	шт	8 874.65
101915	5ПТО-1-50/150-4/50	1	шт	7 476.43
66589	5ПТО-1-95/150-35/95	1	шт	14 455.49

Всего позиций: 7

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
101912	5ПТО-1-4/35-4/35	Ответвительная	термоусаживаемая	1	4/6/10/16/25/35	5	Пластмассовая/Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
66587	5ПТО-1-16/50-1.5/6	Ответвительная	термоусаживаемая	1	1.5/2.5/4/6/16/25/35/50	5	Пластмассовая/Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
101913	5ПТО-1-16/50-1,5/16	Ответвительная	термоусаживаемая	1	4/6/10/16/25/35/50/1.5/2.5	5	Пластмассовая/Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
101916	5ПТО-1-25/95-25/95	Ответвительная	термоусаживаемая	1	25/35/50/70/95	5	Пластмассовая/Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
101914	5ПТО-1-35/95-4/35	Ответвительная	термоусаживаемая	1	4/6/10/16/25/35/50/70/95	5	Пластмассовая/Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
101915	5ПТО-1-50/150-4/50	Ответвительная	термоусаживаемая	1	4/6/10/16/25/35/50/70/95/120/150	5	Пластмассовая/Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
66589	5ПТО-1-95/150-35/95	Ответвительная	термоусаживаемая	1	35/50/70/95/120/150	5	Пластмассовая/Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней

Всего позиций: 7

SKU	товарные позиции
101912	5ПТО-1-4/35-4/35
66587	5ПТО-1-16/50-1.5/6
101913	5ПТО-1-16/50-1,5/16
101916	5ПТО-1-25/95-25/95
101914	5ПТО-1-35/95-4/35
101915	5ПТО-1-50/150-4/50
66589	5ПТО-1-95/150-35/95

Всего позиций: 7

SKU	товарные позиции	.stp
101912	5ПТО-1-4/35-4/35
66587	5ПТО-1-16/50-1.5/6
101913	5ПТО-1-16/50-1,5/16
101916	5ПТО-1-25/95-25/95
101914	5ПТО-1-35/95-4/35
101915	5ПТО-1-50/150-4/50
66589	5ПТО-1-95/150-35/95

Всего позиций: 7

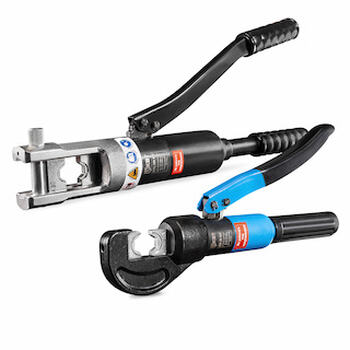

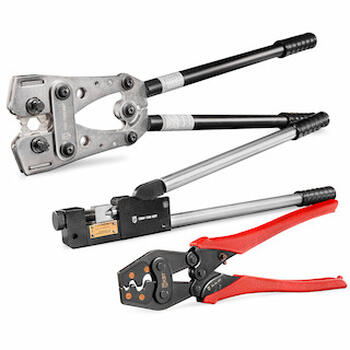

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

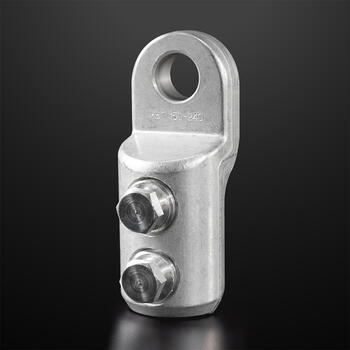

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.
