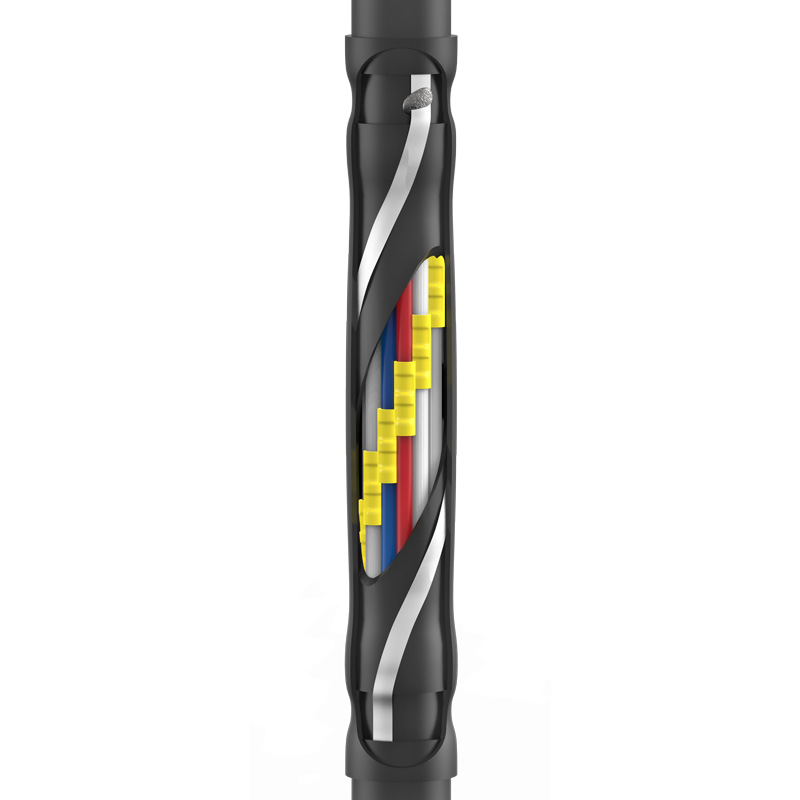

Соединительные кабельные муфты для контрольных кабелей — ПСТк

тип: ПСТк

Рабочее напряжение до 1 кВ
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Усадка портативной горелкой
Усадка строительным феном
Для контрольного кабеля

Предназначены для соединения и ремонта контрольных кабелей

с ПВХ изоляцией
с броней и без брони
на напряжение 1 кВ

Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей: КВВГ, КВВГнг, КВВГнг-LS, АКВВГ, КВББШВ, КВВБ, АКВББШВ;
Муфты устанавливаются в земле, тоннелях, каналах и других кабельных сооружениях;
Для соединения жил кабеля используются изолированные соединительные гильзы ГСИ, что обеспечивает одновременно соединение и изоляцию жил кабеля;
Для соединения жил контрольных кабелей используются мультиразмерные гильзы в изолированном ПВХ корпусе. Гильзы ГСИ (КВТ) входят в базовую комплектацию*;
Опрессовка изолированных гильз осуществляется пресс-клещами: СТА-01, СТВ-01, СТК-01,
либо наборами: СТF, CTB торговой марки «КВТ»;
Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой трубки, выполняющей функцию внешнего защитного кожуха,обеспечивает полную герметизацию муфты после монтажа;
Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям;
Инструмент для монтажа:
пропановая горелка ПГ (КВТ), портативные бутановые горелки «КВТ», высокотемпературный фен ТТ-1800 (КВТ)
Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)

* за исключением ПСТк (4-10)/(4-10)

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу ПСТк

Сертификация

Сертификат соответствия на кабельные муфты

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
57245	ПСТк (4–7)/(0.75–1.5)	1	шт	650.28
66564	ПСТк (10–37)/(0.75–1.5)	1	шт	1 499.32
57247	ПСТк (4–14)/(1.5–2.5)	1	шт	930.60
57248	ПСТк (19–37)/(1.5–2.5)	1	шт	2 022.00
57249	ПСТк (4–10)/(4–10)	1	шт	846.59

Всего позиций: 5

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
57245	ПСТк (4–7)/(0.75–1.5)	Соединительная	термоусаживаемая	1	0.75/1.5/1.0	4/5/7	Пластмассовая	Внутренняя и наружная	без брони/с броней
66564	ПСТк (10–37)/(0.75–1.5)	Соединительная	термоусаживаемая	1	0.75/1.0/1.5	10/14/19/27/37	Пластмассовая	Внутренняя и наружная	без брони/с броней
57247	ПСТк (4–14)/(1.5–2.5)	Соединительная	термоусаживаемая	1	1.5/2.5	4/5/7/10/14	Пластмассовая	Внутренняя и наружная	без брони/с броней
57248	ПСТк (19–37)/(1.5–2.5)	Соединительная	термоусаживаемая	1	1.5/2.5	19/27/37	Пластмассовая	Внутренняя и наружная	без брони/с броней
57249	ПСТк (4–10)/(4–10)	Соединительная	термоусаживаемая	1	4/6/10	4/5/7/10	Пластмассовая	Внутренняя и наружная	без брони/с броней

Всего позиций: 5

SKU	товарные позиции
57245	ПСТк (4–7)/(0.75–1.5)
66564	ПСТк (10–37)/(0.75–1.5)
57247	ПСТк (4–14)/(1.5–2.5)
57248	ПСТк (19–37)/(1.5–2.5)
57249	ПСТк (4–10)/(4–10)

Всего позиций: 5

SKU	товарные позиции	.stp
57245	ПСТк (4–7)/(0.75–1.5)
66564	ПСТк (10–37)/(0.75–1.5)
57247	ПСТк (4–14)/(1.5–2.5)
57248	ПСТк (19–37)/(1.5–2.5)
57249	ПСТк (4–10)/(4–10)

Всего позиций: 5

Чем отличается концевая муфта от концевой заделки?

Ничем, это одно и то же. Бывает, что концевые муфты называют еще концевыми заделками. Часто при заказе муфт монтажники используют данное сленговое название.

В каких случаях можно использовать заливные муфты и муфты холодной усадки?

Заливные муфты и муфты холодной усадки используются в основном в тех случаях, когда необходимо соблюсти меры безопасности по отношению к использованию открытого пламени или, вообще, нагревания. К примеру, при необходимости установки муфты во взрывоопасных местах. Также, муфты, основанные на таких технологиях, могут быть применены для гибкого кабеля с резиновой изоляцией.

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.
