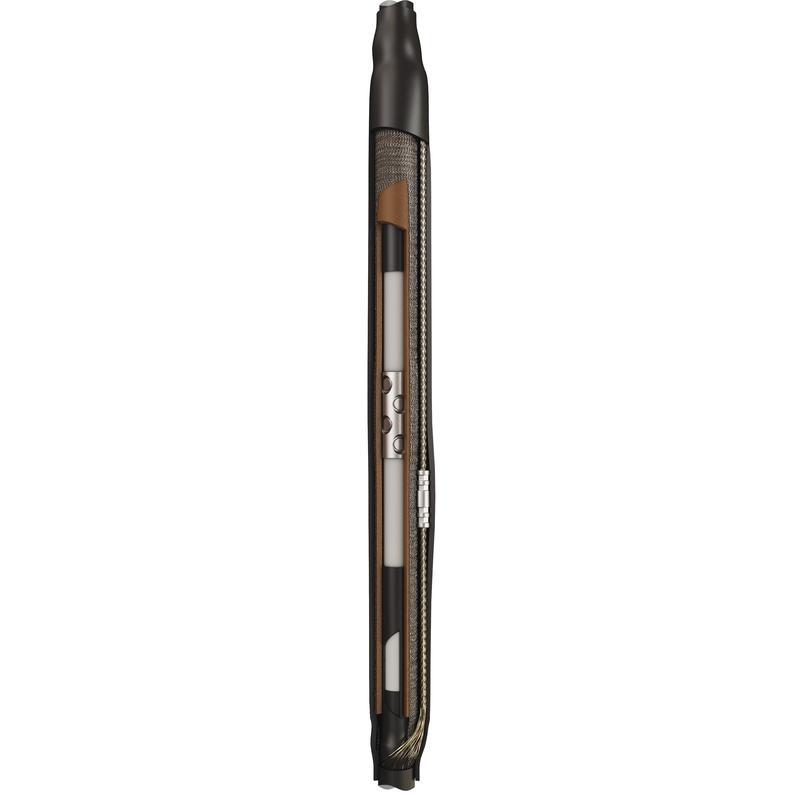

Соединительные кабельные муфты 1ПСТ-20

тип: 1ПСТ-20

Для одножильного кабеля
Для кабеля с изоляцией из сшитого п/э
Cтойкость к погодным условиям
Усадка портативной горелкой
Рабочее напряжение до 20 кВ
Рядное расположение болтов
Товар включен в реестр Минпромторга

Предназначены для соединения одножильных кабелей:

с изоляцией из сшитого полиэтилена и экраном из медных проволок
на напряжение 20кВ

Соответствует требованиям ГОСТ 34839-2022
Включены в реестр Минпромторга
Типы монтируемых кабелей:
(А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г
Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
Провод перемычки, сформированный из медных проволок кабельного экрана, соединяется при помощи медных гильз под опрессовку. Гильзы не входят в комплект и заказываются отдельно
В комплект муфты входят болтовые соединители на напряжение 35 кВ
Комплект поставки рассчитан для монтажа одной фазы кабеля
Высокое качество комплектующих и используемых композиционных материалов
Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 3 года

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу 1ПСТ-20

Сертификация

Сертификат соответствия на кабельные муфты

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
63991	1ПСТ-20-70/120(Б)	1	шт	14 440.69
63992	1ПСТ-20-150/240(Б)	1	шт	15 502.34
63993	1ПСТ-20-300/400(Б)	1	шт	19 803.00
90351	1ПСТ-20-500/630(Б)	1	шт	28 645.62

Всего позиций: 4

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
63991	1ПСТ-20-70/120(Б)	Соединительная	термоусаживаемая	20	70/95/120	1	Сшитый полиэтилен	Внутренняя и наружная	без брони/с броней
63992	1ПСТ-20-150/240(Б)	Соединительная	термоусаживаемая	20	150/185/240	1	Сшитый полиэтилен	Внутренняя и наружная	без брони/с броней
63993	1ПСТ-20-300/400(Б)	Соединительная	термоусаживаемая	20	300/400	1	Сшитый полиэтилен	Внутренняя и наружная	без брони/с броней
90351	1ПСТ-20-500/630(Б)	Соединительная	термоусаживаемая	20	500/630	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней

Всего позиций: 4

SKU	товарные позиции
63991	1ПСТ-20-70/120(Б)
63992	1ПСТ-20-150/240(Б)
63993	1ПСТ-20-300/400(Б)
90351	1ПСТ-20-500/630(Б)

Всего позиций: 4

SKU	товарные позиции	.stp
63991	1ПСТ-20-70/120(Б)
63992	1ПСТ-20-150/240(Б)
63993	1ПСТ-20-300/400(Б)
90351	1ПСТ-20-500/630(Б)

Всего позиций: 4

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».
