Термоусаживаемые мини-муфты ПСТ мини нг-LS

тип: ПСТ мини нг-LS

Не поддерживает горение
Малодымные при горении
Рабочее напряжение до 400 В
Для двухжильного кабеля
Для трехжильного кабеля
Для четырехжильного кабеля
Для пятижильного кабеля
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Усадка газовой горелкой

Предназначены для соединения медных проводов и кабелей:
- с пластмассовой изоляцией малых сечений (ПВХ/СПЭ)
- на напряжение до 400 В
Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей: ПВС, ВВГ, ВВГнг, ВВГ нг-LS, NYM, NYY, ВБбШв, ВБВ, ПВББШП, ПВБВнг-LS, ВБбШнг(А), ПВББШнг(А) и др.
Для кабелей с броней используется непаяная система заземления.
Комплект универсален и может быть использован на 2-х, 3-х, 4-х или 5-ти жильном кабеле в диапазоне сечений от 1.0 до 10 мм²
Состав муфты:
- соединительные медные луженые гильзы ГМЛ(о)
- соединительные термоусаживаемые манжеты с клеевым подслоем
- защитный кожух со сплошным нанесением клея на внутренней поверхности
- 2 пружины ППД (для муфт с броней)
- провод заземления (для муфт с броней)

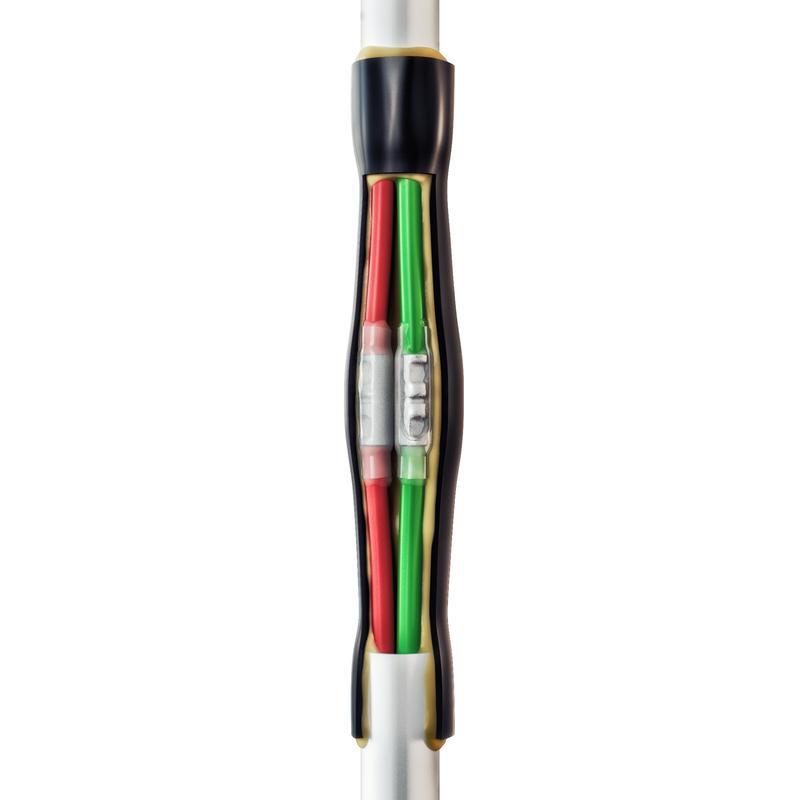

Муфта имеет два контура герметичности, представленных клеевыми термоусаживаемыми трубками для изоляции контактных соединений (цвет: прозрачный) и общей трубкой восстановления оболочки кабеля (цвет: черный)
Термоусадочные трубки с внутренним слоем термоплавкого клея обеспечивают качественную изоляцию и герметичность соединений
Трубки восстановления оболочки кабеля устойчивы к ультрафиолетовому излучению и погодным условиям
Прокладка в подземных кабельных каналах, трубах и непосредственно в грунте
Инструмент для монтажа:
- для опрессовки гильз: пресс-клещи СТК-05, СТВ-05
- для термоусадки: высокотемпературный фен или портативные бутановые горелки «КВТ»
Выпускается по ТУ 3599-062-97284872-2014

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу ПСТ мини нг-LS

Сертификация

Сертификат соответствия на кабельные муфты

Сертификат соответствия кабельных муфт и термоусадочных трубок с негорючими свойствами требованиям пожарной безопасности

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
88053	2ПСТ мини - 1/2,5 нг-LS	1	шт	377.92
88054	2ПСТ мини - 4/6 нг-LS	1	шт	405.26
88055	2ПСТ мини - 6/10 нг-LS	1	шт	548.79
69174	3ПСТ мини-1/2.5 нг-LS	1	шт	434.33
69175	3ПСТ мини-4/6 нг-LS	1	шт	468.69
69176	3ПСТ мини-6/10 нг-LS	1	шт	641.57
88059	4ПСТ мини - 1/2,5 нг-LS	1	шт	430.99
88060	4ПСТ мини - 4/6 нг-LS	1	шт	482.45
88061	4ПСТ мини - 6/10 нг-LS	1	шт	656.86
69177	5ПСТ мини-1/2.5 нг-LS	1	шт	488.32
69178	5ПСТ мини-4/6 нг-LS	1	шт	542.31
69179	5ПСТ мини-6/10 нг-LS	1	шт	754.33
88056	2ПСТ(б) мини - 1/2,5 нг-LS	1	шт	542.55
88057	2ПСТ(б) мини - 4/6 нг-LS	1	шт	556.43
88058	2ПСТ(б) мини - 6/10 нг-LS	1	шт	699.56
74677	3ПСТ(б) мини-1/2.5 нг-LS	1	шт	562.85
74678	3ПСТ(б) мини-4/6 нг-LS	1	шт	584.03
74679	3ПСТ(б) мини-6/10 нг-LS	1	шт	783.52
88062	4ПСТ(б) мини - 1/2,5 нг-LS	1	шт	582.16
88063	4ПСТ(б) мини - 4/6 нг-LS	1	шт	651.31
88064	4ПСТ(б) мини - 6/10 нг-LS	1	шт	849.74
74680	5ПСТ(б) мини-1/2.5 нг-LS	1	шт	603.66
74681	5ПСТ(б) мини-4/6 нг-LS	1	шт	677.27
74682	5ПСТ(б) мини-6/10 нг-LS	1	шт	912.43

Всего позиций: 24

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
88053	2ПСТ мини - 1/2,5 нг-LS	Соединительная	термоусаживаемая	0.4	1.0/2.5/1.5	2	Пластмассовая	В кабельных каналах и грунте	без брони
88054	2ПСТ мини - 4/6 нг-LS	Соединительная	термоусаживаемая	0.4	4/6	2	Пластмассовая	В кабельных каналах и грунте	без брони
88055	2ПСТ мини - 6/10 нг-LS	Соединительная	термоусаживаемая	0.4	6/10	2	Пластмассовая	В кабельных каналах и грунте	без брони
69174	3ПСТ мини-1/2.5 нг-LS	Соединительная	термоусаживаемая	0.4	1.0/1.5/2.5	3/2	Пластмассовая	В кабельных каналах и грунте	без брони
69175	3ПСТ мини-4/6 нг-LS	Соединительная	термоусаживаемая	0.4	4/6	3/2	Пластмассовая	В кабельных каналах и грунте	без брони
69176	3ПСТ мини-6/10 нг-LS	Соединительная	термоусаживаемая	0.4	6/10	3/2	Пластмассовая	В кабельных каналах и грунте	без брони
88059	4ПСТ мини - 1/2,5 нг-LS	Соединительная	термоусаживаемая	0.4	2.5/1.5/1.0	4	Пластмассовая	В кабельных каналах и грунте	без брони
88060	4ПСТ мини - 4/6 нг-LS	Соединительная	термоусаживаемая	0.4	4/6	4	Пластмассовая	В кабельных каналах и грунте	без брони
88061	4ПСТ мини - 6/10 нг-LS	Соединительная	термоусаживаемая	0.4	6/10	4	Пластмассовая	В кабельных каналах и грунте	без брони
69177	5ПСТ мини-1/2.5 нг-LS	Соединительная	термоусаживаемая	0.4	1.0/1.5/2.5	5/4	Пластмассовая	В кабельных каналах и грунте	без брони
69178	5ПСТ мини-4/6 нг-LS	Соединительная	термоусаживаемая	0.4	4/6	5/4	Пластмассовая	В кабельных каналах и грунте	без брони
69179	5ПСТ мини-6/10 нг-LS	Соединительная	термоусаживаемая	0.4	6/10	5/4	Пластмассовая	В кабельных каналах и грунте	без брони
88056	2ПСТ(б) мини - 1/2,5 нг-LS	Соединительная	термоусаживаемая	0.4	1.5/1.0/2.5	2	Пластмассовая	В кабельных каналах и грунте	с броней
88057	2ПСТ(б) мини - 4/6 нг-LS	Соединительная	термоусаживаемая	0.4	4/6	2	Пластмассовая	В кабельных каналах и грунте	с броней
88058	2ПСТ(б) мини - 6/10 нг-LS	Соединительная	термоусаживаемая	0.4	6/10	2	Пластмассовая	В кабельных каналах и грунте	с броней
74677	3ПСТ(б) мини-1/2.5 нг-LS	Соединительная	термоусаживаемая	0.4	1.0/1.5/2.5	3/2	Пластмассовая	В кабельных каналах и грунте	с броней
74678	3ПСТ(б) мини-4/6 нг-LS	Соединительная	термоусаживаемая	0.4	4/6	3/2	Пластмассовая	В кабельных каналах и грунте	с броней
74679	3ПСТ(б) мини-6/10 нг-LS	Соединительная	термоусаживаемая	0.4	6/10	3/2	Пластмассовая	В кабельных каналах и грунте	с броней
88062	4ПСТ(б) мини - 1/2,5 нг-LS	Соединительная	термоусаживаемая	0.4	1.5/1.0/2.5	4	Пластмассовая	В кабельных каналах и грунте	с броней
88063	4ПСТ(б) мини - 4/6 нг-LS	Соединительная	термоусаживаемая	0.4	4/6	4	Пластмассовая	В кабельных каналах и грунте	с броней
88064	4ПСТ(б) мини - 6/10 нг-LS	Соединительная	термоусаживаемая	0.4	6/10	4	Пластмассовая	В кабельных каналах и грунте	с броней
74680	5ПСТ(б) мини-1/2.5 нг-LS	Соединительная	термоусаживаемая	0.4	1.0/1.5/2.5	5/4	Пластмассовая	В кабельных каналах и грунте	с броней
74681	5ПСТ(б) мини-4/6 нг-LS	Соединительная	термоусаживаемая	0.4	4/6	5/4	Пластмассовая	В кабельных каналах и грунте	с броней
74682	5ПСТ(б) мини-6/10 нг-LS	Соединительная	термоусаживаемая	0.4	6/10	5/4	Пластмассовая	В кабельных каналах и грунте	с броней

Всего позиций: 24

SKU	товарные позиции
88053	2ПСТ мини - 1/2,5 нг-LS
88054	2ПСТ мини - 4/6 нг-LS
88055	2ПСТ мини - 6/10 нг-LS
69174	3ПСТ мини-1/2.5 нг-LS
69175	3ПСТ мини-4/6 нг-LS
69176	3ПСТ мини-6/10 нг-LS
88059	4ПСТ мини - 1/2,5 нг-LS
88060	4ПСТ мини - 4/6 нг-LS
88061	4ПСТ мини - 6/10 нг-LS
69177	5ПСТ мини-1/2.5 нг-LS
69178	5ПСТ мини-4/6 нг-LS
69179	5ПСТ мини-6/10 нг-LS
88056	2ПСТ(б) мини - 1/2,5 нг-LS
88057	2ПСТ(б) мини - 4/6 нг-LS
88058	2ПСТ(б) мини - 6/10 нг-LS
74677	3ПСТ(б) мини-1/2.5 нг-LS
74678	3ПСТ(б) мини-4/6 нг-LS
74679	3ПСТ(б) мини-6/10 нг-LS
88062	4ПСТ(б) мини - 1/2,5 нг-LS
88063	4ПСТ(б) мини - 4/6 нг-LS
88064	4ПСТ(б) мини - 6/10 нг-LS
74680	5ПСТ(б) мини-1/2.5 нг-LS
74681	5ПСТ(б) мини-4/6 нг-LS
74682	5ПСТ(б) мини-6/10 нг-LS

Всего позиций: 24

SKU	товарные позиции	.stp
88053	2ПСТ мини - 1/2,5 нг-LS
88054	2ПСТ мини - 4/6 нг-LS
88055	2ПСТ мини - 6/10 нг-LS
69174	3ПСТ мини-1/2.5 нг-LS
69175	3ПСТ мини-4/6 нг-LS
69176	3ПСТ мини-6/10 нг-LS
88059	4ПСТ мини - 1/2,5 нг-LS
88060	4ПСТ мини - 4/6 нг-LS
88061	4ПСТ мини - 6/10 нг-LS
69177	5ПСТ мини-1/2.5 нг-LS
69178	5ПСТ мини-4/6 нг-LS
69179	5ПСТ мини-6/10 нг-LS
88056	2ПСТ(б) мини - 1/2,5 нг-LS
88057	2ПСТ(б) мини - 4/6 нг-LS
88058	2ПСТ(б) мини - 6/10 нг-LS
74677	3ПСТ(б) мини-1/2.5 нг-LS
74678	3ПСТ(б) мини-4/6 нг-LS
74679	3ПСТ(б) мини-6/10 нг-LS
88062	4ПСТ(б) мини - 1/2,5 нг-LS
88063	4ПСТ(б) мини - 4/6 нг-LS
88064	4ПСТ(б) мини - 6/10 нг-LS
74680	5ПСТ(б) мини-1/2.5 нг-LS
74681	5ПСТ(б) мини-4/6 нг-LS
74682	5ПСТ(б) мини-6/10 нг-LS

Всего позиций: 24

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.

Есть ли у вас документальное подтверждение негорючести муфт «КВТ» с индексом нг-LS?

На все кабельные термоусаживаемые муфты, не поддерживающие горение, заводом «КВТ» предоставляется сертификат соответствия требованиям пожарной безопасности.
