Кабельные экранированные адаптеры на напряжение до 20кВ

тип: ЭКАТ-20

Предназначены для изоляции и герметизации Т-образного подключения кабелей с изоляцией из сшитого полиэтилена и этиленпропиленовой резины, с экраном из медных проволок в ячейках распределительных устройств с газовой изоляцией с бушингами типа C, соответствующими CENELEC – EN 50181

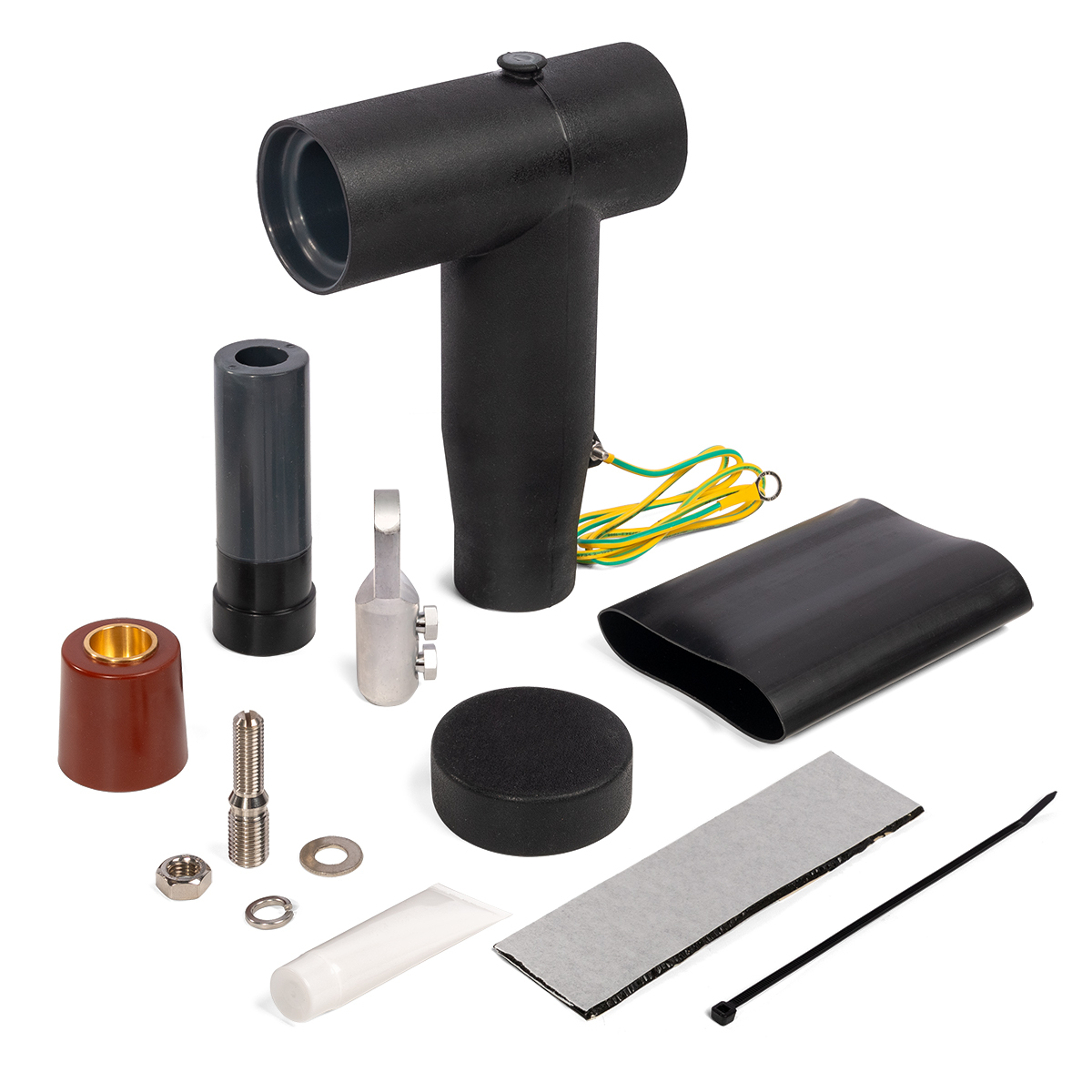

Состав:
1. экранированный корпус адаптера
2. модуль выравнивания напряженности электрического поля
3. наконечник болтовой
4. резьбовая шпилька
5. гайка
6. шайба
7. гроверная шайба
8. торцевая заглушка
9. торцевая крышка
10. термоусаживаемая поясная манжета
11. изолированный провод заземления с наконечником
12. паста силиконовая
13. кабельная стяжка
14. лента-герметик
Материал: высококачественная многослойная силиконовая резина
Рабочее напряжение: 20 кВ
Максимальная сила тока: 630 А
Не требуют установки концевых муфт
Внешняя поверхность адаптеров имеет полупроводящий слой, полностью экранирующий соединение кабеля с бушингом
Наружное экранирующие покрытие заземляется при помощи гибкого проводника
Резьбовая шпилька М16/ М12
Адаптеры могут применяться как для внутренней, так и для наружной установки
Комплект поставки содержит все необходимое для монтажа
Простой и надежный монтаж
Кабельная линия может быть включена сразу после монтажа адаптера
Адаптеры позволяют сократить расстояние межфазного воздушного пространства для обеспечения нормального функционирования оборудования
Адаптеры поставляются в комплекте, включающем материалы на 3 фазы

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу ЭКАТ

Сертификация

Отказное письмо на термоусаживаемую продукцию

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
89717	ЭКАТ-20-70/95	1	шт	54 602.10
89719	ЭКАТ-20-120/150	1	шт	55 208.79
89720	ЭКАТ-20-185/240	1	шт	55 815.48

Всего позиций: 3

SKU	товарные позиции	Тип компонента	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²
89717	ЭКАТ-20-70/95	Комплект	иное	20	70/95
89719	ЭКАТ-20-120/150	Комплект	иное	20	120/150
89720	ЭКАТ-20-185/240	Комплект	иное	20	185/240

Всего позиций: 3

SKU	товарные позиции
89717	ЭКАТ-20-70/95
89719	ЭКАТ-20-120/150
89720	ЭКАТ-20-185/240

Всего позиций: 3

SKU	товарные позиции	.stp
89717	ЭКАТ-20-70/95
89719	ЭКАТ-20-120/150
89720	ЭКАТ-20-185/240

Всего позиций: 3
