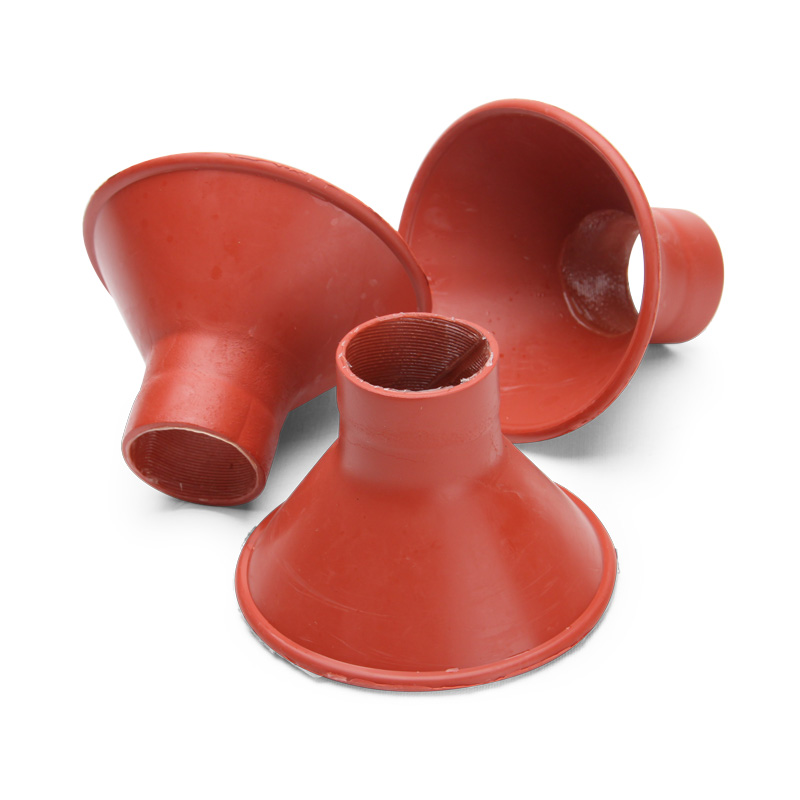

Комплект термоусаживаемых изоляторов

тип: КТИ

С клеевым слоем

(ТУ 2291-044-97284872-2011)

Предназначены для увеличения длины пути утечки и обеспечения гарантированно сухих зон на поверхности концевых муфт при наружной установке
Комплекты позволяют модифицировать муфты внутренней установки на муфты наружной установки
Состав комплекта:

3 термоусаживаемых антитрекинговых изолятора

Для концевых муфт на трехжильные кабели с бумажной маслопропитанной и пластмассовой изоляцией и одножильные кабели из сшитого полиэтилена на напряжение до 35 кВ
Форма и размеры изоляторов обеспечивают гарантированно сухие зоны изоляции на поверхности концевых муфт, препятствующие возникновению трекинга
Применение системы жильных изоляторов в концевых муфтах наружной установки существенно увеличивает длину пути токов утечки
Выполнены из специального антитрекингового материала, стойкого к погодно-климатическим условиям, старению и ультрафиолетовому излучению
На внутреннюю поверхность термоусаживаемой горловины нанесен слой термоплавкого клея, обеспечивающего прочность конструкции после усадки

товарные позиции	Тип муфты
КТИ-1	3КВТп-10-25/50, 3КВТп-10-70/120, 3КВТп-10-150/240, 3КВТп-10-25/50(Б), 3КВТп-10-70/120(Б), 3КВТп-10-150/240(Б) 3КНТп-10-25/50, 3КНТп-10-70/120, 3КНТп-10-150/240 3КНТп-10-25/50(Б), 3КНТп-10-70/120(Б), 3КНТп-10-150/240(Б) 3ПКВТп-10-35/50, 3ПКВТп-10-70/120 3ПКВТп-10-35/50(Б), 3ПКВТп-10-70/120(Б) 3ПКНТп-10-35/50, 3ПКНТп-10-70/120 3ПКНТп-10-35/50(Б), 3ПКНТп-10-70/120(Б) 1ПКВТ-10-70/120, 1ПКНТ-10-70/120 (для комплекта из 3 муфт) 1ПКВТ-10-70/120(Б), 1ПКНТ-10-70/120(Б) (для комплекта из 3 муфт)
КТИ-2	3ПКВТп-10-150/240 3ПКВТп-10-150/240(Б) 3ПКНТп-10-150/240 3ПКНТп-10-150/240(Б) 1ПКВТ-10-150/240, 1ПКВТ-10-300/400, 1ПКВТ-10-500/630, 1ПКВТ-10-800 (для комплекта из 3 муфт) 1ПКВТ-10-150/240(Б), 1ПКВТ-10-300/400(Б), 1ПКВТ-10-500/630(Б), 1ПКВТ-10-800(Б) (для комплекта из 3 муфт) 1ПКНТ-10-150/240, 1ПКНТ-10-300/400, 1ПКНТ-10-500/630, 1ПКНТ-10-800 (для комплекта из 3 муфт) 1ПКНТ-10-150/240(Б), 1ПКНТ-10-300/400(Б), 1ПКНТ-10-500/630(Б), 1ПКНТ-10-800(Б) (для комплекта из 3 муфт)

товарные позиции

Тип муфты

КТИ-1

3КВТп-10-25/50, 3КВТп-10-70/120, 3КВТп-10-150/240,

3КВТп-10-25/50(Б), 3КВТп-10-70/120(Б), 3КВТп-10-150/240(Б)

3КНТп-10-25/50, 3КНТп-10-70/120, 3КНТп-10-150/240

3КНТп-10-25/50(Б), 3КНТп-10-70/120(Б), 3КНТп-10-150/240(Б)

3ПКВТп-10-35/50, 3ПКВТп-10-70/120

3ПКВТп-10-35/50(Б), 3ПКВТп-10-70/120(Б)

3ПКНТп-10-35/50, 3ПКНТп-10-70/120

3ПКНТп-10-35/50(Б), 3ПКНТп-10-70/120(Б)

1ПКВТ-10-70/120, 1ПКНТ-10-70/120 (для комплекта из 3 муфт)

1ПКВТ-10-70/120(Б), 1ПКНТ-10-70/120(Б) (для комплекта из 3 муфт)

КТИ-2

3ПКВТп-10-150/240

3ПКВТп-10-150/240(Б)

3ПКНТп-10-150/240

3ПКНТп-10-150/240(Б)

1ПКВТ-10-150/240, 1ПКВТ-10-300/400, 1ПКВТ-10-500/630, 1ПКВТ-10-800 (для комплекта из 3 муфт)

1ПКВТ-10-150/240(Б), 1ПКВТ-10-300/400(Б), 1ПКВТ-10-500/630(Б), 1ПКВТ-10-800(Б) (для комплекта из 3 муфт)

1ПКНТ-10-150/240, 1ПКНТ-10-300/400, 1ПКНТ-10-500/630, 1ПКНТ-10-800 (для комплекта из 3 муфт)

1ПКНТ-10-150/240(Б), 1ПКНТ-10-300/400(Б), 1ПКНТ-10-500/630(Б), 1ПКНТ-10-800(Б) (для комплекта из 3 муфт)

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 3 года

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу КТИ

Сертификация

Отказное письмо на термоусаживаемую продукцию

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
67743	КТИ-1	1	шт	1 278.76
78258	КТИ-2	1	шт	1 578.07

Всего позиций: 2

SKU	товарные позиции	Тип компонента	Технология монтажа	Рабочее напряжение, до (кВ)	Максимальный внутренний диаметр корпуса до усадки, мм	Минимальный внутренний диаметр корпуса после усадки, мм	Опции
67743	КТИ-1	Комплект	термоусаживаемая	35	35	14.5	внешнией диаметр изолятора 100 мм
78258	КТИ-2	Комплект	термоусаживаемая	35	75	25	внешнией диаметр изолятора 140 мм

Всего позиций: 2

SKU	товарные позиции	H	h	D	d	d₁
67743	КТИ-1	70	20	100	35	14.5
78258	КТИ-2	80	45	140	75	25

Всего позиций: 2

SKU	товарные позиции	.stp
67743	КТИ-1
78258	КТИ-2

Всего позиций: 2
