Кабельные изолированные адаптеры до 10кВ

тип: РИКС-10

( ТУ 27.33.13-075-97284872-2018)

Предназначены для изоляции и герметизации мест Т-образного подключения концевых муфт в ячейках распределительных устройств с газовой изоляцией с резьбовыми вводными изоляторами (бушингами) типа «С», соответствующими CENELEC-EN 50181 или DIN 47636

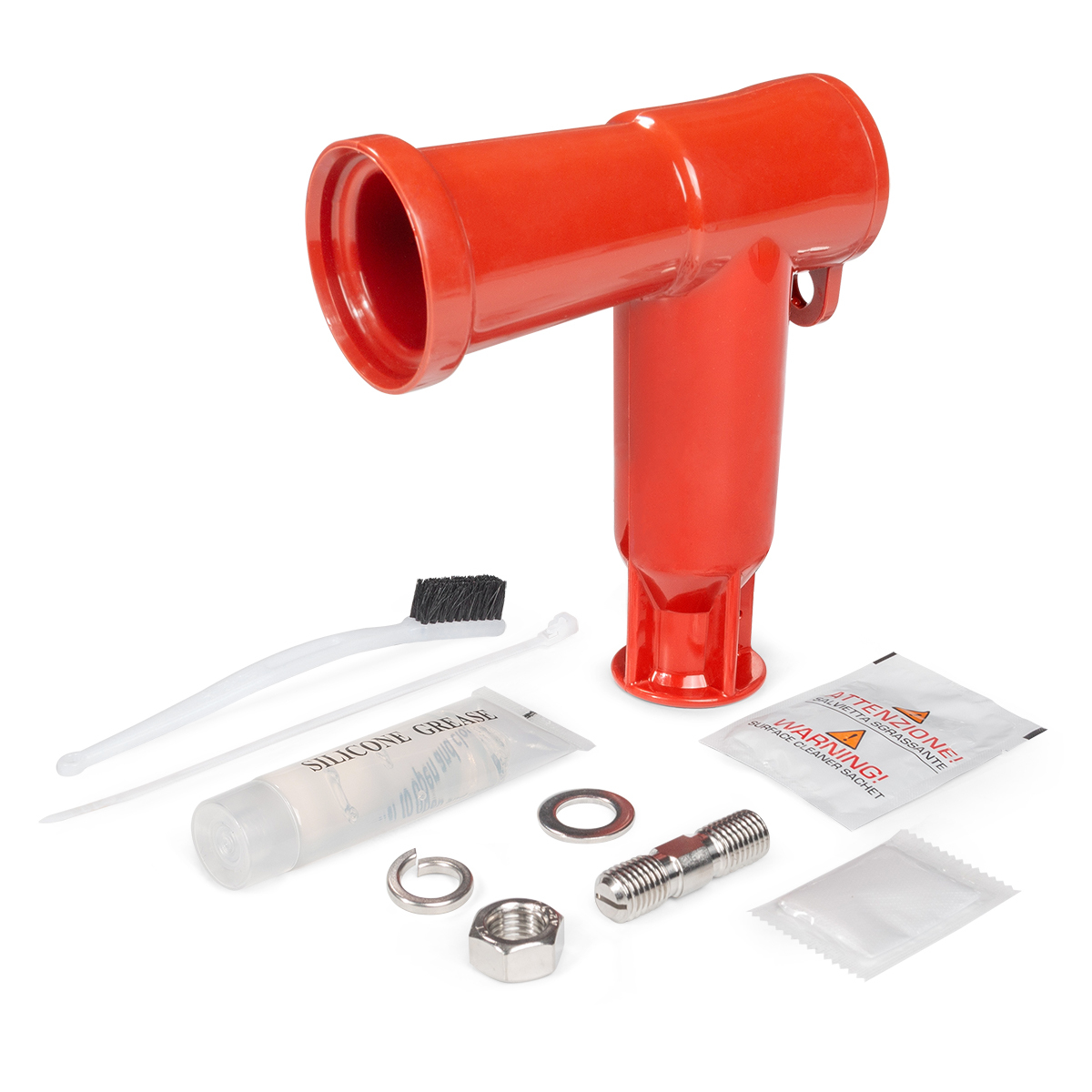

Состав набора:
1. корпус адаптера
2. резьбовая шпилька
3. плоская шайба
4. гроверная шайба
5. гайка
6. паста силиконовая
Устойчивы к явлению трекинга и погодно-климатическим условиям
Изоляция адаптера выполнена из толстостенного силиконового эластомера
Цвет: кирпично-красный
Рабочее напряжение: до 10 кВ включительно
Максимальная токовая нагрузка: 630 А
За счет специального эластомера, применяемого для изготовления корпуса, в сочетании с конструктивной особенностью внутренней части, адаптер имеет очень широкий диапазон применяемости по сеченым кабеля, внезависимости от типа изоляции кабеля: бумажной-маслопропитанной или изоляции из сшитого полиэтилена.
Адаптеры разработаны с учетом применения в комплекте с концевыми термоусаживаемыми кабельными муфтами «КВТ», оснащенными болтовыми наконечниками на одножильные и трехжильные кабели с бумажной маслопропитанной и изоляцией из сшитого полиэтилена
Возможно применение адаптеров совместно с концевыми термоусаживаемыми муфтами Raychem и их аналогами
Болтовой наконечник «КВТ» присоединяется к бушингу резьбовой шпилькой с гайкой
Резьбовая шпилька М16/ М16
Для герметизации тыльной стороны адаптера используется изоляционная заглушка с резьбой
Быстрый монтаж и демонтаж с возможностью повторного использования
Использование кабельных адаптеров позволяет производить подключение кабелей разного типа к одному и тому же компактному распределительному устройству
Адаптеры позволяют сократить расстояние межфазного воздушного пространства для обеспечения нормального функционирования оборудования
Адаптеры поставляются в комплекте, включающем материалы на 3 фазы
Для монтажа адаптера на смонтированную кабельную концевую муфту не требуется специальный инструмент и работы, связанные с использованием пламени горелки

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 3 года

Срок службы 30 лет

Документация на продукцию

Паспорт на РИКС-10

Сертификация

Отказное письмо на термоусаживаемую продукцию

Позиции
Характеристики

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
92307	РИКС-10-70/300	1	шт	19 773.17

Всего позиций: 1

SKU	товарные позиции	Тип компонента	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²
92307	РИКС-10-70/300	Комплект	иное	10	70/95/120/150/185/240/300

Всего позиций: 1

SKU	товарные позиции
92307	РИКС-10-70/300

Всего позиций: 1

SKU	товарные позиции	.stp
92307	РИКС-10-70/300

Всего позиций: 1
