Кабельные изолированные адаптеры до 20кВ

тип: РИКС-20

Рабочее напряжение до 20 кВ
Для одножильного кабеля
Для трехжильного кабеля
Для кабеля с изоляцией из сшитого п/э
Внутренней установки

Предназначены для изоляции и герметизации мест Т-образного подключения концевых муфт в ячейках распределительных устройств с газовой изоляцией с резьбовыми вводными изоляторами (бушингами) типа «С», соответствующими CENELEC - EN 50181 или DIN 47636
Адаптеры поставляются в комплекте, включающем материалы на 3 фазы

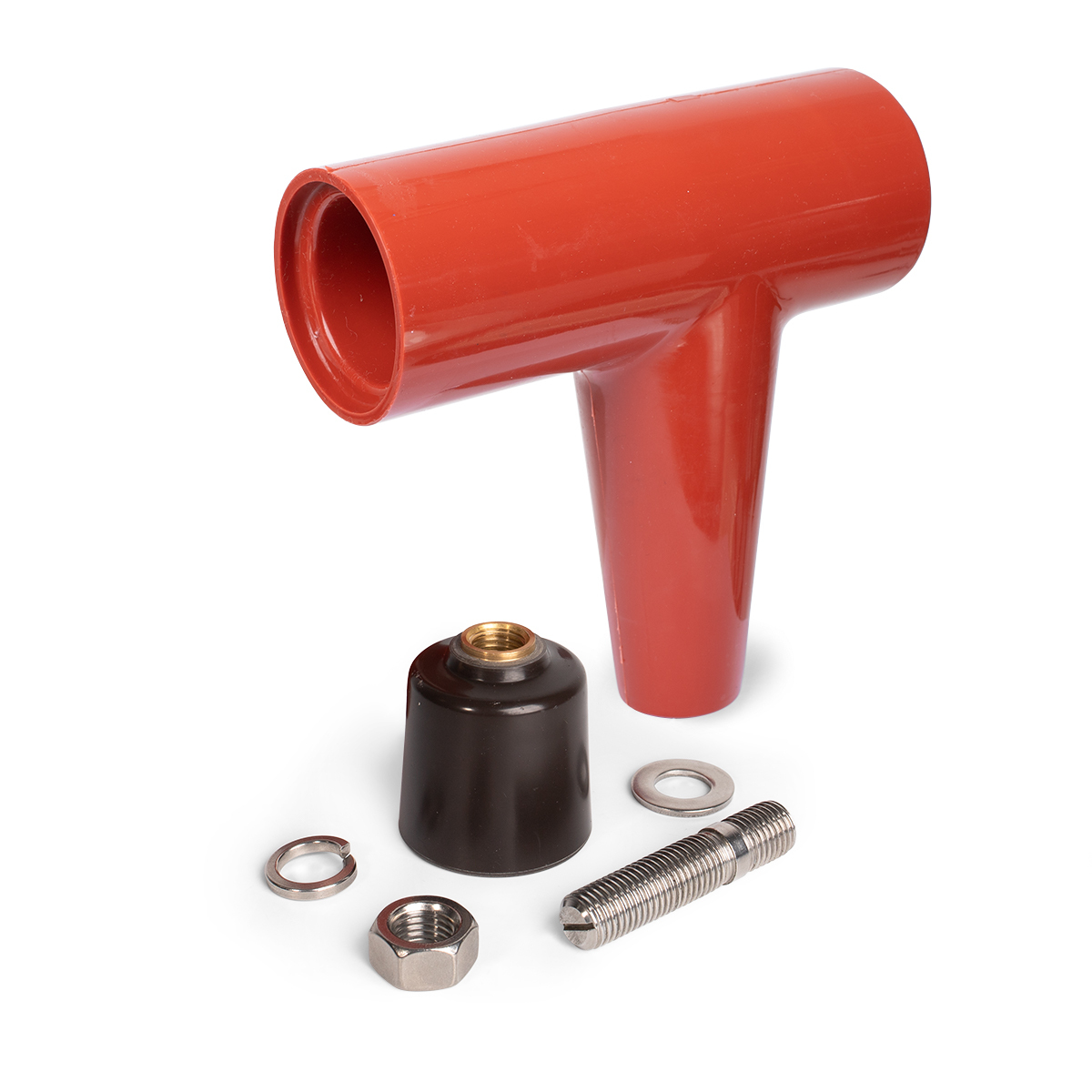

Состав набора:
1. корпус адаптера (3шт.)
2. торцевая заглушка (3шт.)
3. резьбовая шпилька (3шт.)
4. гайка (3шт.)
5. плоская и гроверная шайбы (по 3шт.)
6. паста силиконовая
7. кабельная стяжка
Устойчивы к явлению трекинга и погодно-климатическим условиям
Изоляция адаптера выполнена из толстостенного силиконового эластомера
Цвет: кирпично-красный
Рабочее напряжение: до 20 кВ
Максимальная токовая нагрузка: 630 А
Адаптеры разработаны с учетом применения в комплекте с концевыми термоусаживаемыми кабельными муфтами «КВТ», оснащенными болтовыми наконечниками на одножильные и трехжильные кабели с изоляцией из сшитого полиэтилена
Возможно применение адаптеров совместно с концевыми термоусаживаемыми муфтами Raychem и их аналогами
Болтовой наконечник «КВТ» присоединяется к бушингу резьбовой шпилькой с гайкой
Резьбовая шпилька в составе набора РИКС имеет одно исполнение: М16/М16
Установка адаптеров возможна только на муфты с наконечниками, имеющими отверстие под резьбовую шпильку М16. Для муфт КВТ на диапазон сечений 70/120 мм² используйте наконечники 2НБ-70/120-17 (приобретаются отдельно)
Для герметизации тыльной стороны адаптера используется изоляционная заглушка с резьбой
Быстрый монтаж и демонтаж с возможностью повторного использования
Использование кабельных адаптеров позволяет производить подключение кабелей разного типа к одному и тому же компактному распределительному устройству
Адаптеры позволяют сократить расстояние межфазного воздушного пространства для обеспечения нормального функционирования оборудования
Для монтажа адаптера на смонтированную кабельную концевую муфту не требуется специальный инструмент и работы, связанные с использованием пламени горелки
