Матрицы для пресса ШД-110 NEO с круглым профилем

По окончании цикла пробивки, шток пресса вместе с пуансоном возвращаются в исходное положение, при этом шина, из-за отсутствия зазора между пробитым отверстием и пуансоном, остается на пуансоне. Съем шины «в раскачку» приведет к деформации отверстия и, как вариант, к поломке пуансона. Для того, чтобы избежать такого рода неприятностей необходим съемник, который устанавливается между упором съемника и шиной, далее, по окончании пробивки, аккуратно действуя съемником как рычагом, нужно снять шину с пуансона.

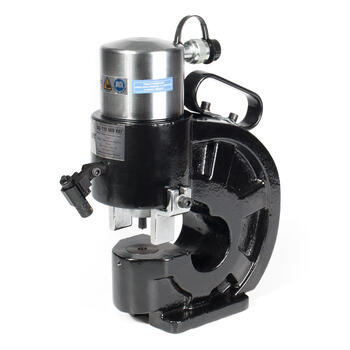

Модель ШД-110 NEO в отличии от модели ШД-95 NEO имеет подвижный упор, который во время работы прижимает шину к матрице, расположенной на станине, а шток с пуансоном спокойно выходит из пробитого отверстия, в то время как у пресса ШД-95 NEO упор неподвижный.

Центровочная скоба предусмотренная в конструкции пресса ШГ-150 NEO, необходима для наиболее правильной установки шины относительно центральной оси штока. В случае значительного смещения, возможна деформация зеркала гидроцилиндра пресса.

ШР-150 NEO имеет прямой подвижный нож для резки, расположенный под небольшим углом относительно неподвижного ножа, который установлен горизонтально, резка при этом происходит по принципу ножниц. Процесс резки ШР-150V NEO, происходит следующим образом, V-образный подвижный нож входит между двумя неподвижными ножами, установленными стационарно, равномерно разрезая шину от краев к центру, при этом после завершения цикла образуется высечка. При резке с помощью ШР-150V NEO не происходит изгибания шины.

Нет, не возможна, т.к. на столе установлен распределительный кран, который регулирует подачу гидравлического масла поочередно к каждому прессу, кроме того рабочий цикл и порядок работы каждого пресса различны.

К электрогидравлической помпе можно подключить несколько различных инструментов, в том числе и для работы с электромонтажными шинами, посредством гидравлических распределительных клапанов серии КГР. Для этой цели необходимо приобрести нужное количество рукавов высокого давления РВД необходимой длины в зависимости от количества выходных каналов на кране, подключить их к клапану КГР одной стороной, другой стороной к исполняющему инструменту, например для работы с шинами, или к любому другому инструменту, не имеющему встроенной помпы. При этом работать получится только поочередно каждым из подключенных инструментов. При этом следует обращать внимание на объем масла в помпе, так как при использовании такой системы определенное количество масла остается в дополнительных рукавах.

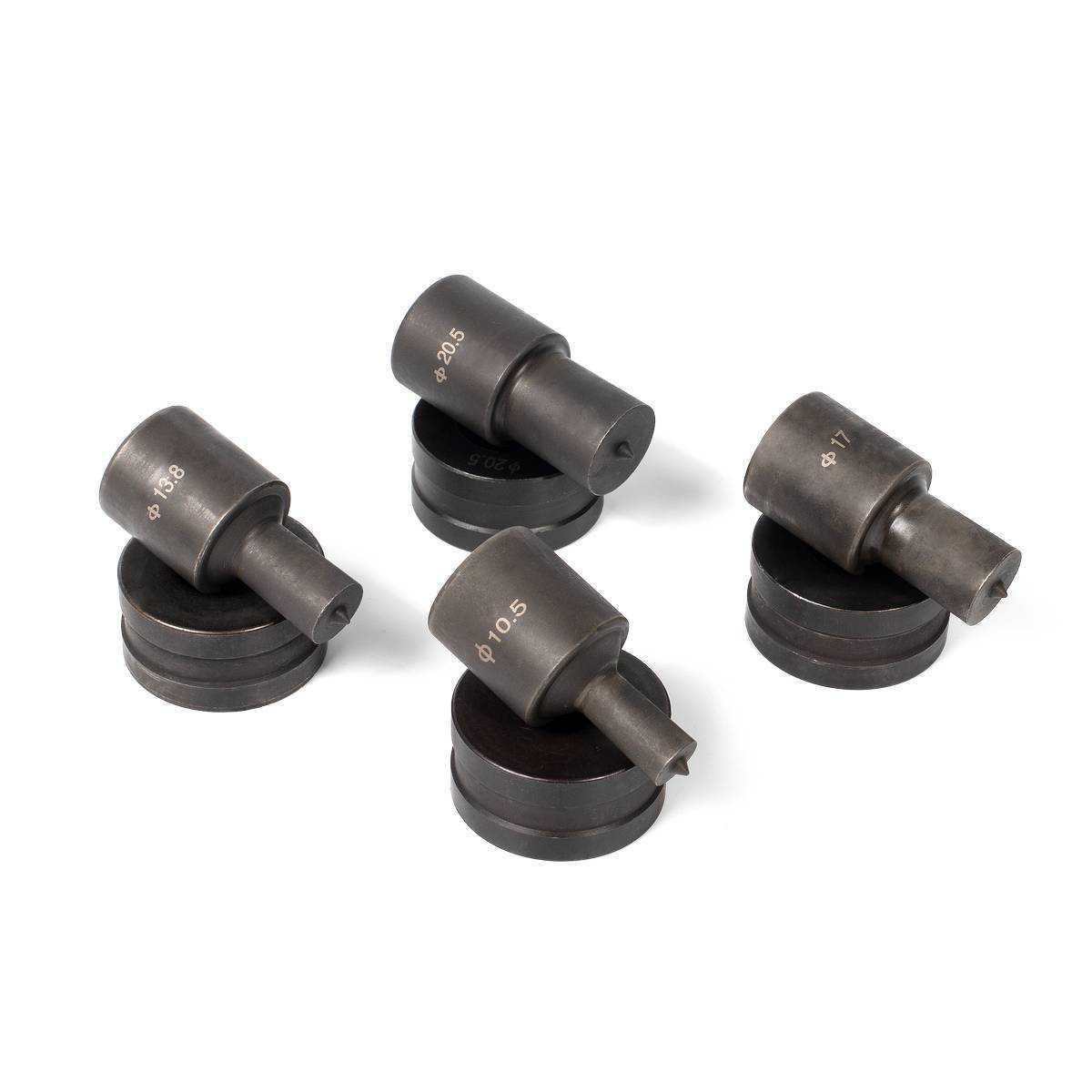

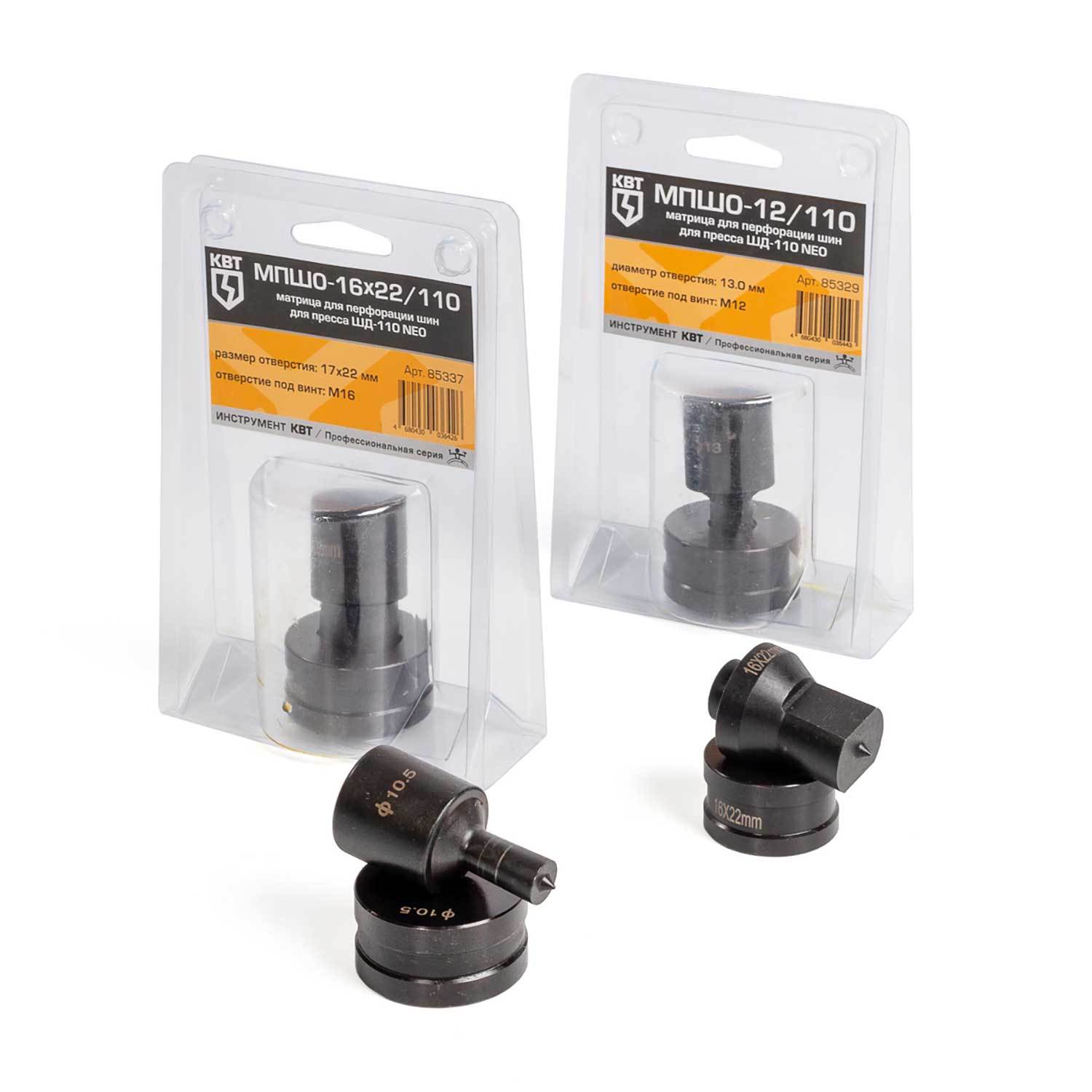

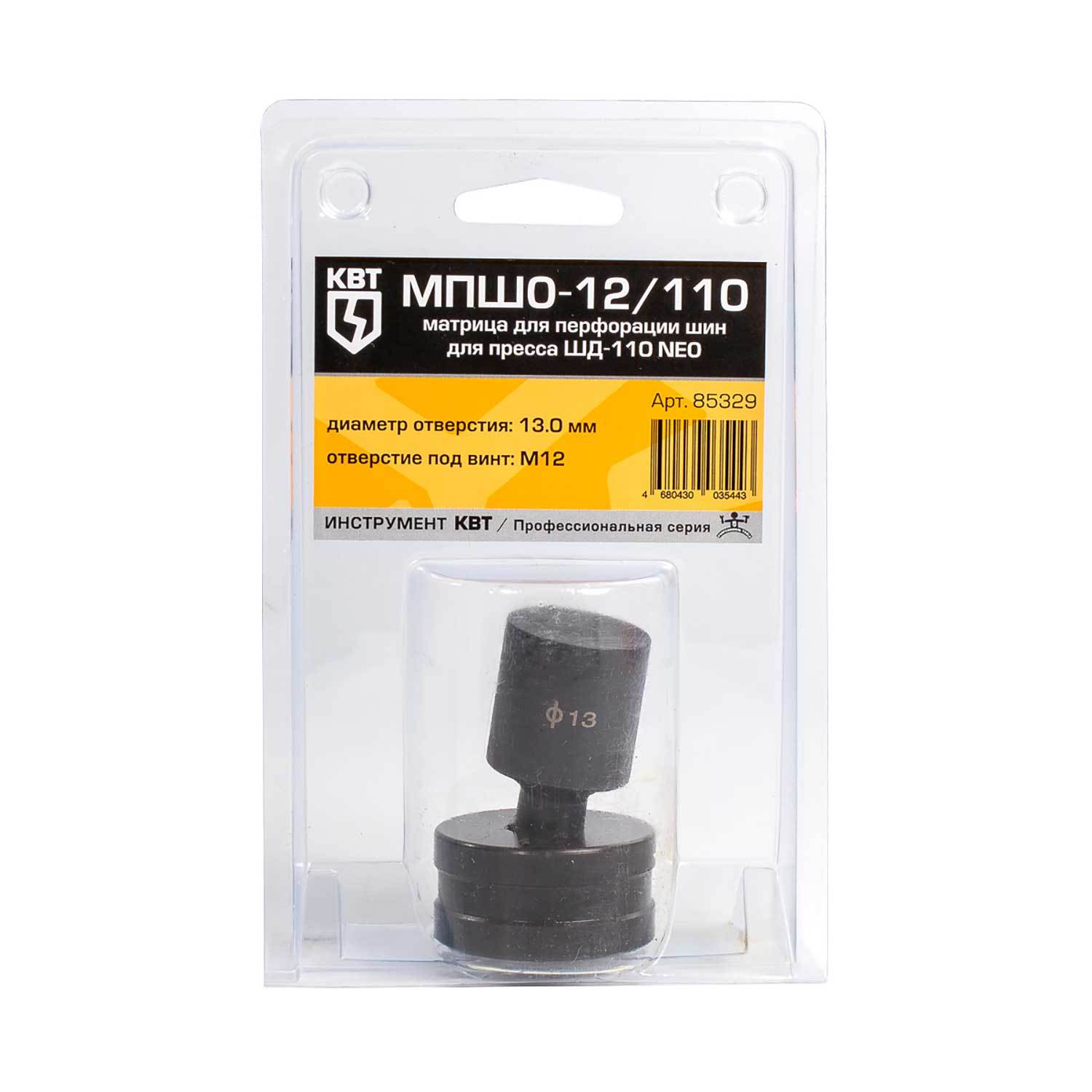

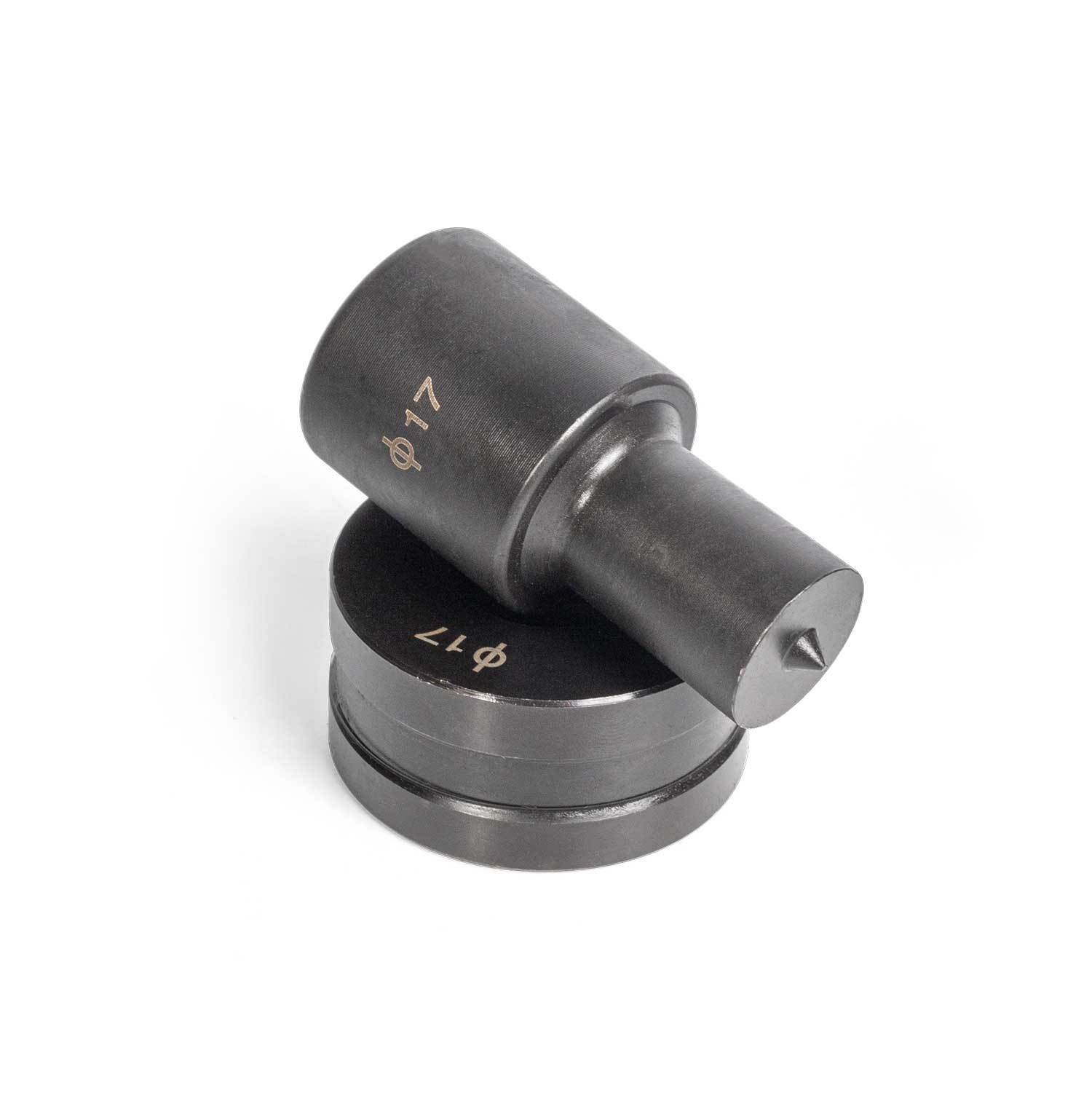

Пресс ШД-110 NEO поставляется с комплектом матриц для пробивки. Матрицы для ШД-110 NEO отличаются от матриц МПШО, которые рассчитаны только для использования с прессом ШД-95 NEO, они имеют разные диаметры установочных мест, что обусловлено как некоторыми отличиями конструкционных размеров, так и разными усилиями прессов.
