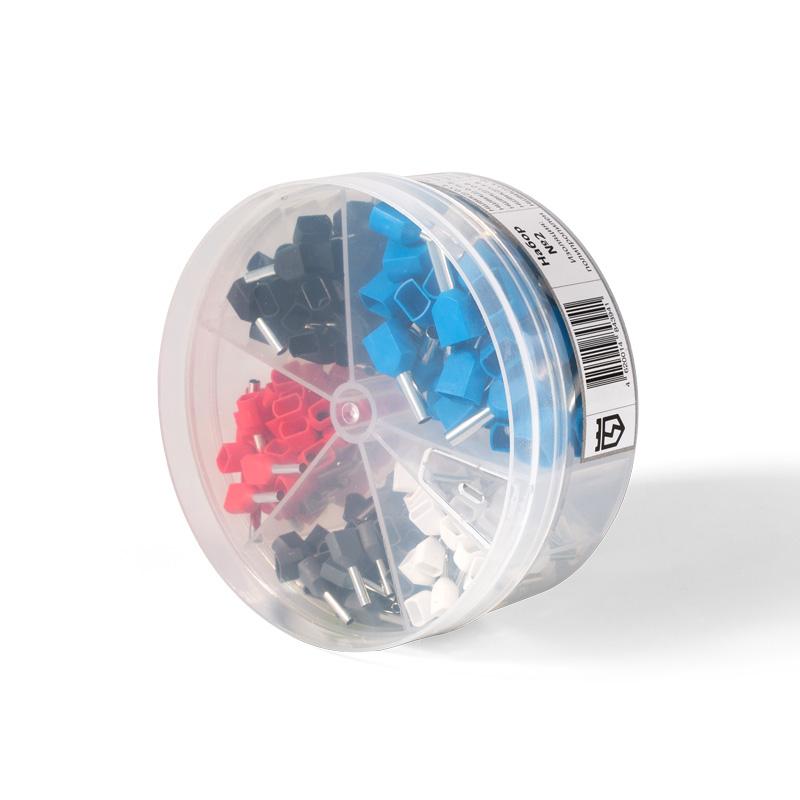

Набор втулочных наконечников

Принципиальное различие заключаются только в наличии дополнительной изолирующей манжеты в наконечниках НШВИ. Изолирующая манжета конструктивно интегрирована в контактную медную втулку и выполняет следующие функции: – Защита провода от перегибов и переломов на границе снятой изоляции – Дополнительная безопасность в обеспечении непрерывного изолирующего контура. После заведения в клемму контактной металлической части наконечника, снаружи остается только изолированная манжета, выполняющая также роль стопора. – Цветовая маркировка и идентификация типоразмера – Удобство захвата при монтаже. Для мелких размеров втулочных наконечников изолирующая манжета выполняет роль своеобразного «держателя», позволяющего удерживать микроскопические втулки в пальцах при монтаже провода – Удобство заведения жилы во втулку наконечника. Благодаря широкому раструбу манжеты многожильный провод легко заводится внутрь наконечника, что делает монтаж быстрым и удобным

– Когда хочется сэкономить – В тех случаях, когда предъявляются особые требования к термостойкости контактных соединений. Например, при использовании проводов с тефлоновой или кремнийорганической изоляцией в нагревательных приборах, светильниках, термических печах и проч. Максимально допустимая температура эксплуатации стандартных наконечников НШВИ с полипропиленовой или нейлоновой изолирующей манжетой — не превышает 105°C. – В тех случаях, когда изоляция проводов или кабелей слишком толстая и не заходит внутрь стандартной пластмассовой манжеты НШВИ – Тогда, когда втулочный наконечник предполагается использовать для соединения и подключения 1, 2, 3 или более проводов. В случае использования стандартной серии НШВИ (для одного повода) размеры изолирующей манжеты позволяют завести внутрь только один провод. В серии НШВИ(2) изолирующая манжета рассчитана под два провода.

Теоретически можно. Практически – придется «вручную» подбирать типоразмер одножильного провода соответствующий наконечнику НШВИ(2). Естественно, в этом случае, функция защиты от излома не будет работать.

Оба типа наконечников имеют функционально идентичную контактную часть. После опрессовки на жиле втулочные наконечники образуют такой же прочный контактный штырь, как у наконечников НШКИ. Оба типа предназначены для оконцевания гибких многожильных проводов. Наконечники НШКИ дороже, чем НШВИ, однако, при этом, они обладают и более широким диапазоном использования. Наконечник НШКИ с изолирующей манжетой красного цвета заменяет 4 типоразмера втулочных наконечников диапазона 0.5-1.5 мм², наконечники с манжетой синего и желтого цвета заменяют по два типоразмера втулочных наконечников каждый.

Существует 3 системы цветовой маркировки изолированных втулочных наконечников: французская, немецкая и по стандарту DIN. Две последние, несмотря на то, что имеют местом происхождения одну страну, различаются. Цвета манжет втулочных наконечников НШВИ «КВТ» соответствуют самой распространенной системе стандарта DIN 46228 часть 4.

В дословном переводе это означает «легкий ввод». Чего и куда? Жилы провода в изолированный наконечник. Дело в том, что любой, кто пользовался такими наконечниками, знает, что иной раз достаточно сложно вставить многопроволочную жилу в наконечник из-за того, что край хвостовика наконечника внутри манжеты образует ступеньку, за которую цепляются проволочки жилы. Перед тем, как установить наконечник, жилу необходимо немного подкрутить, и следить, чтобы при установке ни одна проволочка не загнулась обратно. В противном случае, если одна или несколько проволочек не попадут в контактную зону, уменьшив номинальное сечение, такое соединение будет «слабым звеном». Проблема станет очевидной при высоких токовых нагрузках, когда контактное соединение начнет нагреваться. В наконечниках, сделанных по технологии «easy entry», манжета внутри имеет плавную воронкообразную форму. Поэтому при заведении провода в такой наконечник жила не встречает никакого препятствия. При использовании этих наконечников увеличивается скорость монтажа, и значительно уменьшается вероятность операторских ошибок. В цивилизованном электромонтаже обязательная опция «easy entry» стала неким стандартом и правилом «хорошего тона» для всех наконечников, предназначенных для монтажа многопроволочных гибких жил. В ассортиментной линейке «КВТ» конструкция «easy entry» присутствует в нейлоновых наконечниках и разъемах, а так же изолированных и неизолированных втулочных наконечниках.

В чем преимущество пресс-клещей ПКВк-16т, и для чего нужен металлический цилиндр, расположенный в рабочей части инструмента? Как можно видеть, инструмент ПКВк-16т (КВТ) имеет уникальную конструкцию, радикально отличающуюся от других инструментов этой серии. Главное его достоинство – это возможность обжимать наконечники не лицевой, а торцевой частью инструмента. То есть, матрицы расположены не на плоскости рабочей головы, как у других моделей, а с ее торца. Это просто необходимо, если нужно опрессовать короткий конец провода. Так же этот инструмент оснащен переключателем диапазона сечений, поворачивая который, можно добиться исключительно качественной опрессовки, особенно на крупных сечениях от 6 до 16 мм2. В металлическом цилиндре, который вызывает там много вопросов, находится пружина. Именно благодаря этой пружине, создается возможность регулировать раскрыв и усилие матриц при использовании переключателя диапазонов сечений. Так что пытаться его крутить, разбирать или доставать не стоит, без него инструмент не будет работать.

Проверьте сечение провода и наконечника – они должны совпадать! Если вы берете провод сечением 1,5 мм², а наконечник сечением 2,5 мм², в надежде, что матрицы инструмента по определению обожмут его на проводе – то вы ошибаетесь. Пресс-клещи моделей ПКВш и ПКВк предназначены для опрессовки наконечников того же сечения, что и жила провода, равно как и сами наконечники НШВИ идут четко размер в размер. Также возможно занижение номинального сечения проводов производителями — это печально, но факт! В этом случае, можно попробовать провести опрессовку наконечником меньшего сечения, или купить более качественный провод.

Да, вместо полюбившейся всем модели ПКВк-6 мы предлагаем новую модель – ПКВш-6 (КВТ). Новая модель, при таком же диапазоне опрессовываемых наконечников (0,25 – 6,0 мм2), более универсальная. Дело в том, что в отличие от старой модели, в модели ПКВш установлено не четыре, а шесть кулачковых матриц. Благодаря этому сечение опрессованного втулочного наконечника получается шестигранным (буква «ш» в названии инструмента). Благодаря такой конструкции, диаметр опрессованного наконечника получается меньше, чем при квадратичной опрессовке, что дает возможность использовать его в клеммниках небольших диаметров, куда зачастую не влезает наконечник, опрессованный квадратом.
