с клеем

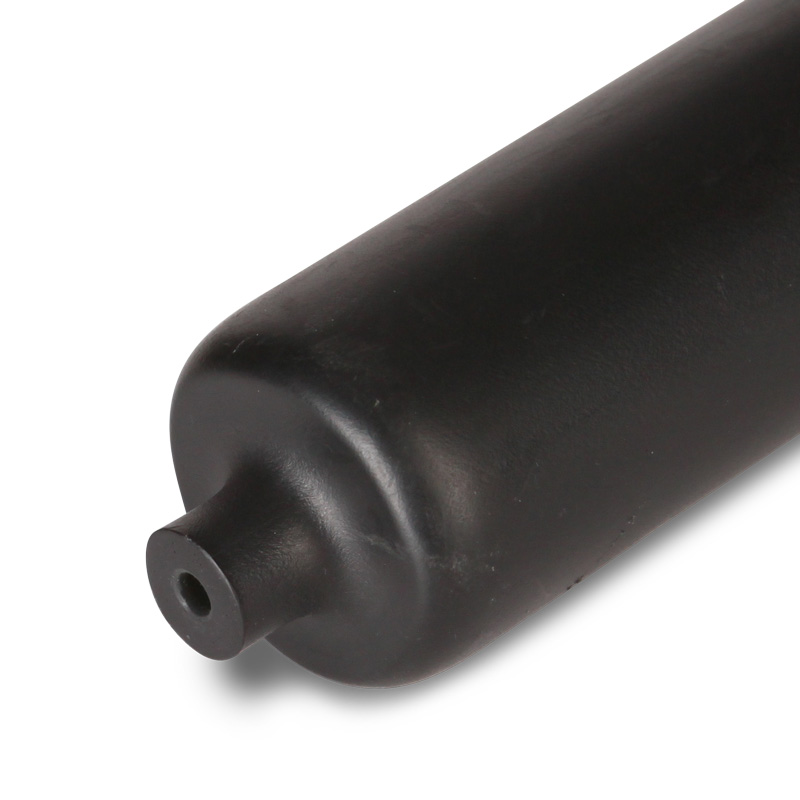

Толстостенные термоусадочные трубки с клеевым слоем и коэффициентом усадки 3:1 и 4:1

тип: НТТК

Рабочее напряжение до 1 кВ
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Усадка строительным феном
Диапазон усадки 3:1 при 115°
Усадка газовой горелкой
Диапазон усадки 4:1 при 120°
С клеевым слоем

(ТУ 2247-021-97284872-2006)

Предназначены для герметизации, изоляции и защиты от коррозии в электроэнергетике, нефтегазовой и других отрослях промышленности
Расширенный коэффициент усадки: от 3:1 до 4:1
Цвет: черный
Материал: полиолефин
Толстостенные клеевые термоусадочные трубки обладают исключительной прочностью и увеличенной толщиной стенок
Устойчивы к ультрафиолетовому излучению и различным погодным условиям
Форма поставки: в отрезках по 1 и 1.22 м

Относительное удлинение при разрыве	не менее 400%
Температура усадки	120°C
Температура эксплуатации	от -55 °C до +110 °C
Прочность на растяжение	не менее 14 МПа
Электрическая прочность	не менее 18 кВ/мм
Рабочее напряжение	до 1000 В
Удельное объемное электрическое сопротивление	10¹³ Ом*см

Эксплуатационные характеристики

Гарантийный срок хранения 10 лет

Гарантийный срок эксплуатации 3 года

Срок службы 10 лет

Документация на продукцию

Паспорт на термоусадочные трубки КВТ

Сертификация

Отказное письмо на термоусаживаемую продукцию

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
79831	НТТК-40/12	5	шт	897.75
79832	НТТК-55/16	5	шт	1 041.82
79833	НТТК-75/22	5	шт	1 454.37
79834	НТТК-95/25	5	шт	1 834.27
79835	НТТК-105/29	5	шт	2 244.39
67309	НТТК-115/34	5	шт	2 382.92
67310	НТТК-130/36	5	шт	2 680.17
79178	НТТК-105/29	5	м	1 720.77

Всего позиций: 8

SKU	товарные позиции	Тип трубки	Рабочее напряжение, до (кВ)	Диаметр до усадки, мм	Диаметр после усадки, мм	Длина нарезки, мм	Коэффициент усадки	Материал
79831	НТТК-40/12	с клеевым слоем	1	40	12	1200	4:1	полиолефин
79832	НТТК-55/16	с клеевым слоем	1	55	16	1200	4:1	полиолефин
79833	НТТК-75/22	с клеевым слоем	1	75	22	1200	3:1	полиолефин
79834	НТТК-95/25	с клеевым слоем	1	95	25	1200	4:1	полиолефин
79835	НТТК-105/29	с клеевым слоем	1	105	29	1200	4:1	полиолефин
67309	НТТК-115/34	с клеевым слоем	1	115	34	1200	3:1	полиолефин
67310	НТТК-130/36	с клеевым слоем	1	130	36	1200	3:1	полиолефин
79178	НТТК-105/29	с клеевым слоем	1	105	29	1000	4:1	полиолефин

Всего позиций: 8

SKU	товарные позиции	S	D	d
79831	НТТК-40/12	4.3	40	12
79832	НТТК-55/16	4.3	55	16
79833	НТТК-75/22	4	75	22
79834	НТТК-95/25	4.1	95	25
79835	НТТК-105/29	4.3	105	29
67309	НТТК-115/34	4	115	34
67310	НТТК-130/36	4	130	36
79178	НТТК-105/29	4.3	105	29

Всего позиций: 8

SKU	товарные позиции	.stp
79831	НТТК-40/12
79832	НТТК-55/16
79833	НТТК-75/22
79834	НТТК-95/25
79835	НТТК-105/29
67309	НТТК-115/34
67310	НТТК-130/36
79178	НТТК-105/29

Всего позиций: 8

В чем отличие термоусаживаемой трубки от обычного кембрика?

И термоусаживаемая трубка и трубка ТВ-40 (кембрик) функционально предназначены для защиты и изоляции электрических соединений. В отличии от кембрика, сделанного из ПВХ, материал термоусаживаемой трубки производства «КВТ» — полиолефин, что делает термоусаживаемую трубку более экологичной и привлекательной для электротехнической отрасли. Термоусаживаемая трубка, благодаря процессу поперечной сшивки обладает повышенной химической и термической стойкостью. После термоусадки трубка не оставляет зазоров между изолируемой поверхностью и самой термоусаживаемой трубкой, что в случае применения кембрика невозможно. Таким образом: быстрота, удобство, технологичность и надежность монтажа термоусаживаемой трубки оставляет далеко позади морально устаревший кембрик.

Что такое коэффициент усадки и на что это влияет?

Коэффициент усадки — это отношение диаметра термоусаживаемой трубки до усадки (в состоянии поставки) к ее диаметру после свободной усадки. Другими словами диаметр трубки с коэффициентом усадки 2:1 уменьшается в 2 раза, трубки 3:1 - соответственно в три раза, а 4:1 — в четыре. Чем больше коэффициент усадки, тем сложнее термоусаживаемая трубка в изготовлении, и тем более универсальна и эффективна в применении. При больших перепадах в диаметрах изолируемых поверхностей термоусаживаемая трубка с большим коэффициентом усадки незаменима.

Как правильно усаживать трубку?

Термоусаживаемая трубка проста в использовании и не требует глубоких, специальных знаний при ее применении. Но, тем не менее, существуют простые правила, при соблюдении которых, работать с термоусаживаемой трубкой будет удобно, быстро и просто. Подробнее смотри: «Требования к технологии монтажа термоусаживаемых трубок».

Отрезал кусок трубки длиной 20 см, после усадки длина уменьшилась до 18 см. Почему?

Термоусаживаемая трубка помимо радиальной усадки имеет еще и продольную усадку. Чем больше диаметр трубки, тем больше ее продольная усадка, которая может достигать 15%. Продольная усадка зависит от многих факторов, таких как композиционный состав материала, из которого выполнена трубка, технология расширения (раздувки), длина отрезка усаживаемой трубки, ее диаметр и техника монтажа. Кроме того, при значительных перепадах в диаметрах изолируемых поверхностей трубка может уменьшаться в длине за счет компенсации перепада высот. Для уменьшения степени продольной усадки рекомендована усадка трубки в направлении от одного конца трубки к другому. Для определения фактической степени продольной усадки мы рекомендуем предварительно провести усадку мерного отрезка. Нарезка трубки на монтажные куски должна производиться по результатам тестирования.

Что такое «память формы»?

Та термоусаживаемая трубка, которая попадает в руки потребителя, первоначально имела совсем другие размеры. Перед этим, трубка прошла несколько производственных этапов: экструдирование, облучение, нагревание и растяжение (раздувку). В процессе монтажа трубка усаживается при помощи термофена или газовой горелки, возвращаясь к своей первоначальной форме и размерам. Это и есть суть феномена, называемого «память формы».

Могу ли я неоднократно усаживать трубку?

Теоретически да. Если вы усаживаете трубку в свободном состоянии и обладаете установкой для ее повторного нагрева и раздувки, то трубка может быть усажена и раздута вновь бесконечное количество раз. Эффект «памяти формы» не теряет своей силы при многочисленных циклах нагревания, растяжения, охлаждения и усадки.

Зачем нужно предварительно прогревать металлические поверхности перед усадкой на них термоусаживаемой трубки?

Предварительный прогрев металлических поверхностей необходим для предупреждения образования так называемых «холодных рубцов». Металл обладает высокой теплопроводностью, поэтому, когда трубка усаживается на холодное металлическое основание она остывает слишком быстро в местах соприкосновения с металлом. В результате неравномерного остывания на разных поверхностях усаженная трубка может приобретать нежелательный эффект разнотолщинности. Кроме того прогрев металла позволяет избавиться от возможного конденсата в случае, если холодное изделие с улицы попадает в условия комнатной температуры.

Сохраняются ли свойства усадки термоусаживаемой трубки при длительном сроке хранения?

При соблюдении общих требований условий хранения предъявляемых к термоусаживаемой трубке, ее качественные характеристики остаются неизменными на протяжении десятков лет. Таким образом, срок годности термоусаживаемых трубок практически не ограничен.

Есть ли какие-то особенности усадки клеевой трубки?

При нагревании клеевой трубки, клеевой подслой расплавляется и образуется повышенная адгезия участков с расплавленным клеем. Поэтому при усадке клеевой трубки особенно важно сохранять направления усадки: либо от центра к краям, либо последовательно от одного края к другому во избежание появления воздушных пузырей. Подготовка поверхностей перед усадкой: зачистка острых заусенцев и обезжиривание аналогичны стандартным требованиям, предъявляемым к склеиваемым поверхностям и распространяются как на клеевую трубку, так и стандартную термоусаживаемую трубку без клея.

Возможна ли эксплуатация клеевой трубки при отрицательных температурах?

Основная проблема эксплуатации клеевой трубки при отрицательных температурах заключается в термоплавком клее. При незначительных механических деформациях клей может терять свою адгезию или рассыпаться. Однако, клеевые трубки производства «КВТ», имеют специально разработанный состав клея, сохраняющей свою вязкость и адгезию при отрицательных температурах.

Чем усадить термоусаживаемые трубки?

Как выбрать термоусаживаемую трубку

Преимущества клеевой трубки

Термоусадочные клеевые трубки НТТК – специальный тип высококачественных толстостенных клеевых трубок с коэффициентом усадки 3:1 и 4:1, предназначенный для изоляции, коррозийной защиты и герметизации соединений.

Толщина стенок трубки НТТК после свободной усадки в 2-4 раза превышает толщину трубок ТТК , что придает превосходную механическую прочность узлу или соединению, на который производился монтаж.

По всей внутренней поверхности термоусаживаемых трубок НТТК (КВТ) при изготовлении методом соэкструзии наносится клеевой слой. Особый сэвиленовый композитный состав клеевого слоя в расплавленном состоянии (во время монтажа) заполняет все неровности микрорельефа и обеспечивает отличную адгезию практически к любым материалам и поверхностям. А после застывания превращает кабельную сборку в монолитную структуру. До монтажа адгезия клеевого слоя минимальна и слипания стенок трубок между собой не происходит.

Термоусадочные трубки НТТК (КВТ) выпускаются в черном цвете, поставляется мерными отрезками по 1,22 метра в зависимости от диаметра и представлены достаточно большими размерами – от 40/12мм до 130/36мм.

Трубка с клеевым слоем НТТК 4:1 уже не первый год применяется в нефтегазовой промышленности, электроэнергетике и прочих отраслях промышленности в производстве и ремонте узлов и контактных соединений и стала широко известна в кругу профильных специалистов.
