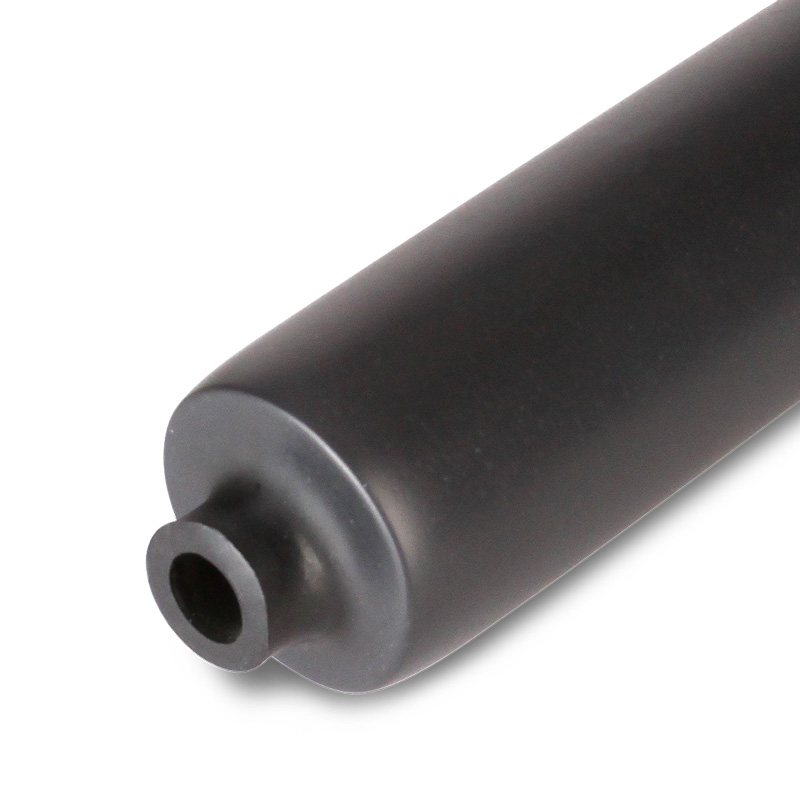

Среднестенные термоусадочные трубки с клеевым слоем и коэффициентом усадки 3:1 и 4:1
тип: СТТК
(ТУ 2247-021-97284872-2006)- Предназначены для герметизации, изоляции и защиты от коррозии контактных соединений в электроэнергетике и телекоммуникациях
- Расширенный коэффициент усадки: от 3:1 до 4:1
- Материал: полиолефин
- Цвет: черный
- Толщина среднестенных трубок СТТК значительно превышает толщину стандартной трубки ТТК (4:1)
- Среднестенные клеевые термоусадочные трубки обладают исключительной механической прочностью, стойкостью к абразивному истиранию и изоляционными свойствами
- По всей внутренней поверхности термоусадочных трубок методом соэкструзии нанесен слой термоплавкого клея
- Устойчивы к ультрафиолетовому излучению и погодным условиям
- При усадке клеевой слой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
- Форма поставки: в нарезке по 1.22 м
- Инструмент для монтажа: высокотемпературные строительные фены серии ТТ, пропановая горелка ПГ, портативные бутановые горелки марки «КВТ»
| Относительное удлинение при разрыве | не менее 350% |
| Температура усадки | 115–140 °C |
| Температура эксплуатации | от -55 °C до +110 °C |
| Прочность на растяжение | не менее 10 МПа |
| Электрическая прочность | не менее 20 кВ/мм |
| Рабочее напряжение | до 1000 В |
| Удельное объемное электрическое сопротивление | 1014 Ом*см |
| SKU | товарные позиции | кратность | ед.изм | РРЦ (руб.) |
|---|---|---|---|---|
79826
|
СТТК-8/2
|
10 |
шт
|
190.31 |
|
79827
|
СТТК-12/3
|
10 |
шт
|
275.37 |
|
79828
|
СТТК-22/6
|
10 |
шт
|
464.17 |
|
79829
|
СТТК-33/8
|
5 |
шт
|
494.69 |
|
79830
|
СТТК-40/12
|
5 |
шт
|
588.31 |
|
79203
|
СТТК-55/16
|
5 |
шт
|
751.72 |
|
79204
|
CTTK-75/20
|
5 |
шт
|
1 134.75 |
|
79205
|
СТТК-95/25
|
5 |
шт
|
1 409.64 |
|
65392
|
СТТК-115/34
|
5 |
шт
|
1 833.43 |
|
65393
|
СТТК-140/40
|
5 |
шт
|
2 410.00 |
|
64910
|
СТТК-160/50
|
5 |
шт
|
3 023.26 |
|
81091
|
CTTK-175/50
|
5 |
шт
|
3 916.42 |
|
64911
|
СТТК-200/55
|
5 |
шт
|
4 556.10 |
|
81092
|
CTTK-225/60
|
5 |
шт
|
4 838.45 |
|
102101
|
СТТК-19/5
|
10 |
шт
|
366.51 |
|
102102
|
СТТК-28/7
|
5 |
шт
|
477.58 |
|
102103
|
СТТК-180/55
|
5 |
шт
|
3 976.11 |
| SKU | товарные позиции | Тип трубки | Рабочее напряжение, до (кВ) | Диаметр до усадки, мм | Диаметр после усадки, мм | Длина нарезки, мм | Коэффициент усадки | Материал |
|---|---|---|---|---|---|---|---|---|
|
79826
|
СТТК-8/2
|
с клеевым слоем | 1 | 2 | 8 | 4:1 | полиолефин | |
|
79827
|
СТТК-12/3
|
с клеевым слоем | 1 | 12 | 3 | 4:1 | полиолефин | |
|
79828
|
СТТК-22/6
|
с клеевым слоем | 1 | 22 | 6 | 3:1 | полиолефин | |
|
79829
|
СТТК-33/8
|
с клеевым слоем | 1 | 33 | 8 | 4:1 | полиолефин | |
|
79830
|
СТТК-40/12
|
с клеевым слоем | 1 | 40 | 12 | 3:1 | полиолефин | |
|
79203
|
СТТК-55/16
|
с клеевым слоем | 1 | 55 | 16 | 3:1 | полиолефин | |
|
79204
|
CTTK-75/20
|
с клеевым слоем | 1 | 75 | 20 | 4:1 | полиолефин | |
|
79205
|
СТТК-95/25
|
с клеевым слоем | 1 | 95 | 25 | 4:1 | полиолефин | |
|
65392
|
СТТК-115/34
|
с клеевым слоем | 1 | 115 | 34 | 3:1 | полиолефин | |
|
65393
|
СТТК-140/40
|
с клеевым слоем | 1 | 140 | 40 | 3:1 | полиолефин | |
|
64910
|
СТТК-160/50
|
с клеевым слоем | 1 | 160 | 50 | 3:1 | полиолефин | |
|
81091
|
CTTK-175/50
|
с клеевым слоем | 1 | 175 | 50 | 3:1 | полиолефин | |
|
64911
|
СТТК-200/55
|
с клеевым слоем | 1 | 200 | 55 | 3:1 | полиолефин | |
|
81092
|
CTTK-225/60
|
с клеевым слоем | 1 | 225 | 60 | 3:1 | полиолефин | |
|
102101
|
СТТК-19/5
|
с клеевым слоем | 1 | 19 | 5 | 1.22 | 3:1 | полиолефин |
|
102102
|
СТТК-28/7
|
с клеевым слоем | 1 | 28 | 7 | 1.22 | 4:1 | полиолефин |
|
102103
|
СТТК-180/55
|
с клеевым слоем | 1 | 180 | 55 | 1.22 | 3:1 | полиолефин |
| SKU | товарные позиции | S | D | d |
|---|---|---|---|---|
|
79826
|
СТТК-8/2
|
2 | 8 | 2 |
|
79827
|
СТТК-12/3
|
1.8 | 12 | 3 |
|
79828
|
СТТК-22/6
|
2.2 | 22 | 6 |
|
79829
|
СТТК-33/8
|
2.5 | 33 | 8 |
|
79830
|
СТТК-40/12
|
2.5 | 40 | 12 |
|
79203
|
СТТК-55/16
|
2.7 | 55 | 16 |
|
79204
|
CTTK-75/20
|
3 | 75 | 20 |
|
79205
|
СТТК-95/25
|
3 | 95 | 25 |
|
65392
|
СТТК-115/34
|
3.3 | 115 | 34 |
|
65393
|
СТТК-140/40
|
3.5 | 140 | 40 |
|
64910
|
СТТК-160/50
|
3.5 | 160 | 50 |
|
81091
|
CTTK-175/50
|
4 | 175 | 50 |
|
64911
|
СТТК-200/55
|
3.5 | 200 | 55 |
|
81092
|
CTTK-225/60
|
4 | 225 | 60 |
|
102101
|
СТТК-19/5
|
2.7 | 19 | 5 |
|
102102
|
СТТК-28/7
|
3 | 28 | 7 |
|
102103
|
СТТК-180/55
|
4 | 180 | 55 |
При выборе термоусаживаемой трубки необходимо в первую очередь знать диаметр поверхности, на которую будет усаживаться трубка. Для трубки с коэффициентом 2:1 необходимо руководствоваться правилом 80:20 при ее выборе. Согласно этому правилу, трубка должна быть усажена не менее чем на 20% и не более чем 80% от полного номинального диапазона усадки. Другим словами внутренний диаметр трубки до усадки должен быть больше, чем основание, на которое будет производиться усадка на 10-20%, а после усадки должен быть меньше диаметра основания на 10-20%. При этих условиях будет обеспечено плотное прилегание трубки к изделию.
Коэффициент усадки — это отношение диаметра термоусаживаемой трубки до усадки (в состоянии поставки) к ее диаметру после свободной усадки. Другими словами диаметр трубки с коэффициентом усадки 2:1 уменьшается в 2 раза, трубки 3:1 - соответственно в три раза, а 4:1 — в четыре. Чем больше коэффициент усадки, тем сложнее термоусаживаемая трубка в изготовлении, и тем более универсальна и эффективна в применении. При больших перепадах в диаметрах изолируемых поверхностей термоусаживаемая трубка с большим коэффициентом усадки незаменима.
Термоусаживаемая трубка проста в использовании и не требует глубоких, специальных знаний при ее применении. Но, тем не менее, существуют простые правила, при соблюдении которых, работать с термоусаживаемой трубкой будет удобно, быстро и просто. Подробнее смотри: «Требования к технологии монтажа термоусаживаемых трубок».
Термоусаживаемая трубка помимо радиальной усадки имеет еще и продольную усадку. Чем больше диаметр трубки, тем больше ее продольная усадка, которая может достигать 15%. Продольная усадка зависит от многих факторов, таких как композиционный состав материала, из которого выполнена трубка, технология расширения (раздувки), длина отрезка усаживаемой трубки, ее диаметр и техника монтажа. Кроме того, при значительных перепадах в диаметрах изолируемых поверхностей трубка может уменьшаться в длине за счет компенсации перепада высот. Для уменьшения степени продольной усадки рекомендована усадка трубки в направлении от одного конца трубки к другому. Для определения фактической степени продольной усадки мы рекомендуем предварительно провести усадку мерного отрезка. Нарезка трубки на монтажные куски должна производиться по результатам тестирования.
Та термоусаживаемая трубка, которая попадает в руки потребителя, первоначально имела совсем другие размеры. Перед этим, трубка прошла несколько производственных этапов: экструдирование, облучение, нагревание и растяжение (раздувку). В процессе монтажа трубка усаживается при помощи термофена или газовой горелки, возвращаясь к своей первоначальной форме и размерам. Это и есть суть феномена, называемого «память формы».
Теоретически да. Если вы усаживаете трубку в свободном состоянии и обладаете установкой для ее повторного нагрева и раздувки, то трубка может быть усажена и раздута вновь бесконечное количество раз. Эффект «памяти формы» не теряет своей силы при многочисленных циклах нагревания, растяжения, охлаждения и усадки.
Предварительный прогрев металлических поверхностей необходим для предупреждения образования так называемых «холодных рубцов». Металл обладает высокой теплопроводностью, поэтому, когда трубка усаживается на холодное металлическое основание она остывает слишком быстро в местах соприкосновения с металлом. В результате неравномерного остывания на разных поверхностях усаженная трубка может приобретать нежелательный эффект разнотолщинности. Кроме того прогрев металла позволяет избавиться от возможного конденсата в случае, если холодное изделие с улицы попадает в условия комнатной температуры.
При соблюдении общих требований условий хранения предъявляемых к термоусаживаемой трубке, ее качественные характеристики остаются неизменными на протяжении десятков лет. Таким образом, срок годности термоусаживаемых трубок практически не ограничен.
При нагревании клеевой трубки, клеевой подслой расплавляется и образуется повышенная адгезия участков с расплавленным клеем. Поэтому при усадке клеевой трубки особенно важно сохранять направления усадки: либо от центра к краям, либо последовательно от одного края к другому во избежание появления воздушных пузырей. Подготовка поверхностей перед усадкой: зачистка острых заусенцев и обезжиривание аналогичны стандартным требованиям, предъявляемым к склеиваемым поверхностям и распространяются как на клеевую трубку, так и стандартную термоусаживаемую трубку без клея.
Основная проблема эксплуатации клеевой трубки при отрицательных температурах заключается в термоплавком клее. При незначительных механических деформациях клей может терять свою адгезию или рассыпаться. Однако, клеевые трубки производства «КВТ», имеют специально разработанный состав клея, сохраняющей свою вязкость и адгезию при отрицательных температурах.
Термоусадочные клеевые трубки СТТК – особый вид высококлассных среднестенных клеевых трубок с расширенным коэффициентом усадки от 3:1 до 4:1, предназначенный для изоляции, защиты от коррозии и герметизации контактных соединений.
Толщина стенок трубки СТТК (КВТ) в полтора-два раза превышает толщину трубок ТТК 4:1, что обеспечивает исключительную механическую прочность и стойкость к абразивному истиранию. Расширенный коэффициент усадки позволяет использовать термоусадочные трубки СТТК для монтажа на кабелях и скрутках со сложными рельефами и с еще большими перепадами уровней, чем в случае с ТТК 4:1.
По всей внутренней поверхности трубок СТТК равномерно нанесен слой термоплавкого клея методом соэкструзии. Его наличие обеспечивает надежную герметизацию контактных соединений и придает им дополнительную механическую прочность после усадки. Расплавляясь и заполняя все неровности микрорельефа, термоплавкий клей превращает кабельную сборку в монолитную герметичную структуру. Благодаря особому сэвиленовому композитному составу обеспечивается превосходная адгезия ко многим поверхностям и материалам. Эти свойства делают трубку СТТК (КВТ) крайне востребованной для монтажа на профили сложной формы и/или при наличии особых требований к герметичности и защите от механических воздействий.
Данная группа клеевых трубок выпускается в черном цвете и обладает высокой устойчивостью к ультрафиолету и погодным условиям. Форма поставки термоусадочной трубки СТТК – 1,22 метра. Количество в упаковке зависит от диаметров (до размера 75/20мм в одну упаковку входит 10 трубок, а все остальные размеры – по 5 штук)
Трубка СТТК завода «КВТ» уже не первый год успешно применяется в целом ряде сфер промышленности, при выполнении электромонтажных работ, для маркировки и бандажирования проводов и сборок и антикоррозионной защиты контактных соединений.
