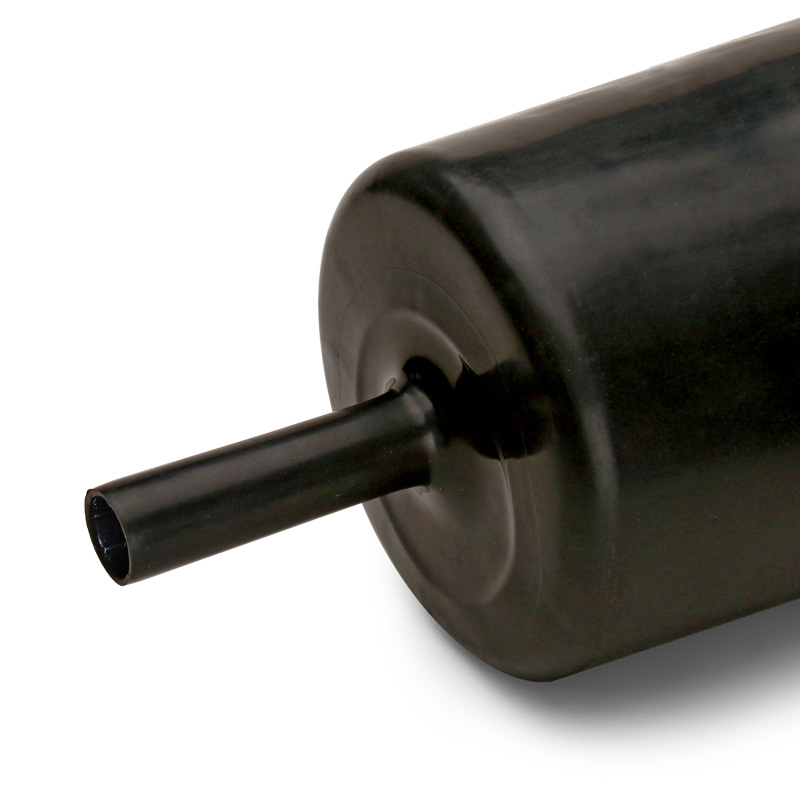

Термоусадочные трубки с клеевым слоем и коэффициентом усадки 6:1
тип: ТТ-(6Х)
(ТУ 2247-021-97284872-2006)- Предназначены для герметизации, изоляции и защиты от коррозии в электроэнергетике, нефтегазовой и других отраслях промышленности
- Кожухи обладают особой прочностью и увеличенной толщиной стенок
- Коэффициент усадки: 6:1
В три раза превышает коэффициент усадки стандартных трубок - Материал: полиолефин
- Цвет: черный
- Устойчивы к ультрафиолетовому излучению и погодным условиям
- При усадке клеевой слой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
- Ультраширокий диапазон усадки гарантированно обеспечивает изоляцию и герметичность сложных изделий с большими перепадами уровней
- Форма поставки: нарезка по 1.2 м
- Инструмент для монтажа: высокотемпературные строительные фены серии ТТ, пропановая горелка ПГ марки «КВТ»
| Относительное удлинение при разрыве | не менее 350% |
| Температура усадки | 120 °C |
| Температура эксплуатации | от -55 °C до +110 °C |
| Прочность на растяжение | не менее 10 МПа |
| Электрическая прочность | не менее 18 кВ/мм |
| Рабочее напряжение | до 1000 В |
| Удельное объемное электрическое сопротивление | 1014 Ом*см |
| SKU | товарные позиции | кратность | ед.изм | РРЦ (руб.) |
|---|---|---|---|---|
65752
|
ТТ-(6Х)-19/3.2
|
5 |
шт
|
912.74 |
|
65753
|
ТТ-(6Х)-33/5.5
|
5 |
шт
|
1 377.45 |
|
81093
|
ТТ-(6х)-44/7.4
|
5 |
шт
|
1 771.23 |
|
65754
|
ТТ-(6Х)-50.8/8.3
|
5 |
шт
|
2 802.50 |
|
65755
|
ТТ-(6Х)-69.8/11.7
|
5 |
шт
|
3 596.72 |
|
74104
|
ТТ-(6Х)-87.5/17.1
|
5 |
шт
|
4 596.26 |
|
65757
|
ТТ-(6Х)-119.4/22.9
|
5 |
шт
|
5 689.45 |
|
87136
|
ТТ-(6х)-160/29
|
5 |
шт
|
6 672.33 |
|
81094
|
ТТ-(6х)-235/40
|
5 |
шт
|
11 043.29 |
| SKU | товарные позиции | Тип трубки | Рабочее напряжение, до (кВ) | Диаметр до усадки, мм | Диаметр после усадки, мм | Коэффициент усадки | Материал |
|---|---|---|---|---|---|---|---|
|
65752
|
ТТ-(6Х)-19/3.2
|
с клеевым слоем | 1 | 19 | 3.2 | 6:1 | полиолефин |
|
65753
|
ТТ-(6Х)-33/5.5
|
с клеевым слоем | 1 | 33 | 5.5 | 6:1 | полиолефин |
|
81093
|
ТТ-(6х)-44/7.4
|
с клеевым слоем | 1 | 44 | 7.4 | 6:1 | полиолефин |
|
65754
|
ТТ-(6Х)-50.8/8.3
|
с клеевым слоем | 1 | 50.8 | 8.3 | 6:1 | полиолефин |
|
65755
|
ТТ-(6Х)-69.8/11.7
|
с клеевым слоем | 1 | 69.8 | 11.7 | 6:1 | полиолефин |
|
74104
|
ТТ-(6Х)-87.5/17.1
|
с клеевым слоем | 1 | 87.5 | 17.1 | 6:1 | полиолефин |
|
65757
|
ТТ-(6Х)-119.4/22.9
|
с клеевым слоем | 1 | 119.4 | 22.9 | 6:1 | полиолефин |
|
87136
|
ТТ-(6х)-160/29
|
с клеевым слоем | 1 | 160 | 29 | 6:1 | полиолефин |
|
81094
|
ТТ-(6х)-235/40
|
с клеевым слоем | 1 | 235 | 40 | 6:1 | полиолефин |
| SKU | товарные позиции | S | D | d |
|---|---|---|---|---|
|
65752
|
ТТ-(6Х)-19/3.2
|
3.2 | 19 | 3.2 |
|
65753
|
ТТ-(6Х)-33/5.5
|
3.4 | 33 | 5.5 |
|
81093
|
ТТ-(6х)-44/7.4
|
4.2 | 44 | 7.4 |
|
65754
|
ТТ-(6Х)-50.8/8.3
|
4.3 | 50.8 | 8.3 |
|
65755
|
ТТ-(6Х)-69.8/11.7
|
4.8 | 69.8 | 11.7 |
|
74104
|
ТТ-(6Х)-87.5/17.1
|
4.8 | 87.5 | 17.1 |
|
65757
|
ТТ-(6Х)-119.4/22.9
|
4.8 | 119.4 | 22.9 |
|
87136
|
ТТ-(6х)-160/29
|
5 | 160 | 29 |
|
81094
|
ТТ-(6х)-235/40
|
5 | 235 | 40 |
При выборе термоусаживаемой трубки необходимо в первую очередь знать диаметр поверхности, на которую будет усаживаться трубка. Для трубки с коэффициентом 2:1 необходимо руководствоваться правилом 80:20 при ее выборе. Согласно этому правилу, трубка должна быть усажена не менее чем на 20% и не более чем 80% от полного номинального диапазона усадки. Другим словами внутренний диаметр трубки до усадки должен быть больше, чем основание, на которое будет производиться усадка на 10-20%, а после усадки должен быть меньше диаметра основания на 10-20%. При этих условиях будет обеспечено плотное прилегание трубки к изделию.
Коэффициент усадки — это отношение диаметра термоусаживаемой трубки до усадки (в состоянии поставки) к ее диаметру после свободной усадки. Другими словами диаметр трубки с коэффициентом усадки 2:1 уменьшается в 2 раза, трубки 3:1 - соответственно в три раза, а 4:1 — в четыре. Чем больше коэффициент усадки, тем сложнее термоусаживаемая трубка в изготовлении, и тем более универсальна и эффективна в применении. При больших перепадах в диаметрах изолируемых поверхностей термоусаживаемая трубка с большим коэффициентом усадки незаменима.
Оптимальным инструментом для монтажа термоусаживаемой трубки служит высокотемпературный фен. Профессиональный фен для термоусадки обеспечивает быстрый, качественный и «щадящий» монтаж тонкостенной термоусаживаемой трубки с возможностью контроля температуры нагрева и скорости усадки. Следует избегать использования открытого пламени для усадки термоусаживаемых трубок.
Газовая горелка – незаменимый инструмент для монтажа кабельных термоусаживаемых муфт, а так же среднестенных и толстостенных трубок и кожухов. В случае использования газовой горелки для тонкостенных трубок типа ТУТнг, при неаккуратном обращении с пламенем, возможны перегрев и повреждения термоусаживаемой трубки (поджоги). Для монтажа термоусаживаемых трубок ТУТ и ТУТнг рекомендован монтаж при помощи высокотемпературного фена. При наличии электропитания, конечно.
Термоусаживаемая трубка проста в использовании и не требует глубоких, специальных знаний при ее применении. Но, тем не менее, существуют простые правила, при соблюдении которых, работать с термоусаживаемой трубкой будет удобно, быстро и просто. Подробнее смотри: «Требования к технологии монтажа термоусаживаемых трубок».
Термоусаживаемая трубка помимо радиальной усадки имеет еще и продольную усадку. Чем больше диаметр трубки, тем больше ее продольная усадка, которая может достигать 15%. Продольная усадка зависит от многих факторов, таких как композиционный состав материала, из которого выполнена трубка, технология расширения (раздувки), длина отрезка усаживаемой трубки, ее диаметр и техника монтажа. Кроме того, при значительных перепадах в диаметрах изолируемых поверхностей трубка может уменьшаться в длине за счет компенсации перепада высот. Для уменьшения степени продольной усадки рекомендована усадка трубки в направлении от одного конца трубки к другому. Для определения фактической степени продольной усадки мы рекомендуем предварительно провести усадку мерного отрезка. Нарезка трубки на монтажные куски должна производиться по результатам тестирования.
Та термоусаживаемая трубка, которая попадает в руки потребителя, первоначально имела совсем другие размеры. Перед этим, трубка прошла несколько производственных этапов: экструдирование, облучение, нагревание и растяжение (раздувку). В процессе монтажа трубка усаживается при помощи термофена или газовой горелки, возвращаясь к своей первоначальной форме и размерам. Это и есть суть феномена, называемого «память формы».
Теоретически да. Если вы усаживаете трубку в свободном состоянии и обладаете установкой для ее повторного нагрева и раздувки, то трубка может быть усажена и раздута вновь бесконечное количество раз. Эффект «памяти формы» не теряет своей силы при многочисленных циклах нагревания, растяжения, охлаждения и усадки.
Предварительный прогрев металлических поверхностей необходим для предупреждения образования так называемых «холодных рубцов». Металл обладает высокой теплопроводностью, поэтому, когда трубка усаживается на холодное металлическое основание она остывает слишком быстро в местах соприкосновения с металлом. В результате неравномерного остывания на разных поверхностях усаженная трубка может приобретать нежелательный эффект разнотолщинности. Кроме того прогрев металла позволяет избавиться от возможного конденсата в случае, если холодное изделие с улицы попадает в условия комнатной температуры.
При соблюдении общих требований условий хранения предъявляемых к термоусаживаемой трубке, ее качественные характеристики остаются неизменными на протяжении десятков лет. Таким образом, срок годности термоусаживаемых трубок практически не ограничен.
При нагревании клеевой трубки, клеевой подслой расплавляется и образуется повышенная адгезия участков с расплавленным клеем. Поэтому при усадке клеевой трубки особенно важно сохранять направления усадки: либо от центра к краям, либо последовательно от одного края к другому во избежание появления воздушных пузырей. Подготовка поверхностей перед усадкой: зачистка острых заусенцев и обезжиривание аналогичны стандартным требованиям, предъявляемым к склеиваемым поверхностям и распространяются как на клеевую трубку, так и стандартную термоусаживаемую трубку без клея.
Основная проблема эксплуатации клеевой трубки при отрицательных температурах заключается в термоплавком клее. При незначительных механических деформациях клей может терять свою адгезию или рассыпаться. Однако, клеевые трубки производства «КВТ», имеют специально разработанный состав клея, сохраняющей свою вязкость и адгезию при отрицательных температурах.
Термоусадочные клеевые трубки ТТ-(6Х) – вид высококачественных клеевых трубок с ультрашироким коэффициентом усадки 6:1. Эта трубка предназначенна для изоляции, коррозийной защиты и герметизации электрических соединений напряжением до 1000В.
Термоусаживаемые трубки ТТ-(6Х) изготавливаются из особой композиции полиолефинов, не содержащих галогенов и без подавления горения, по специальной технологии, которая позволяет добиться трёхкратно превосходящего коэффициента усадки 6: 1 по сравнению со стандартными ТУТнг.
Толщина стенок трубок ТТ-(6Х) превышает толщины большинства других термоусадочных трубок, придавая им непревзойденную механическую прочность и сопротивление к абразивному истиранию, одновременно со значительным увеличением прочности узла, на который был проведен монтаж.
Еще одной характерной отличительной особенностью данного вида трубок является слой термоплавкого клея, равномерно нанесенного на всю внутреннюю поверхность трубок методом соэкструзии. Его наличие обеспечивает надежную герметизацию любых контактных соединений. Расплавляясь и заполняя все неровности микрорельефа, термоплавкий клей превращает кабельную сборку в монолитную герметичную структуру.
Клеевые термоусадочные трубки ТТ-(6Х) обладают высокой устойчивостью к ультрафиолету и погодным условиям, что позволяет монтировать их как внутри, так и снаружи помещений, на объектах с повышенной влажностью, либо требованиями к герметичности, а также непосредственно в грунт или бетон.
Данный вид трубок с клеевым слоем поставляется мерными отрезками по 1,22м по 5шт. Ультраширокий коэффициент усадки так же позволяет оптимизировать количество трубки ТТ-(6Х) (КВТ), хранящейся на складе на случай возникновения аварийных ситуаций и срочных потребностей.
Изготавливаемая заводом «КВТ» термоусадочная трубка ТТ-(6Х) уже не первый год применяется в электроэнергетике, телекоммуникациях и прочих отраслях промышленности, в производстве и ремонте узлов и соединений, и стала широко известна в профильных кругах.
