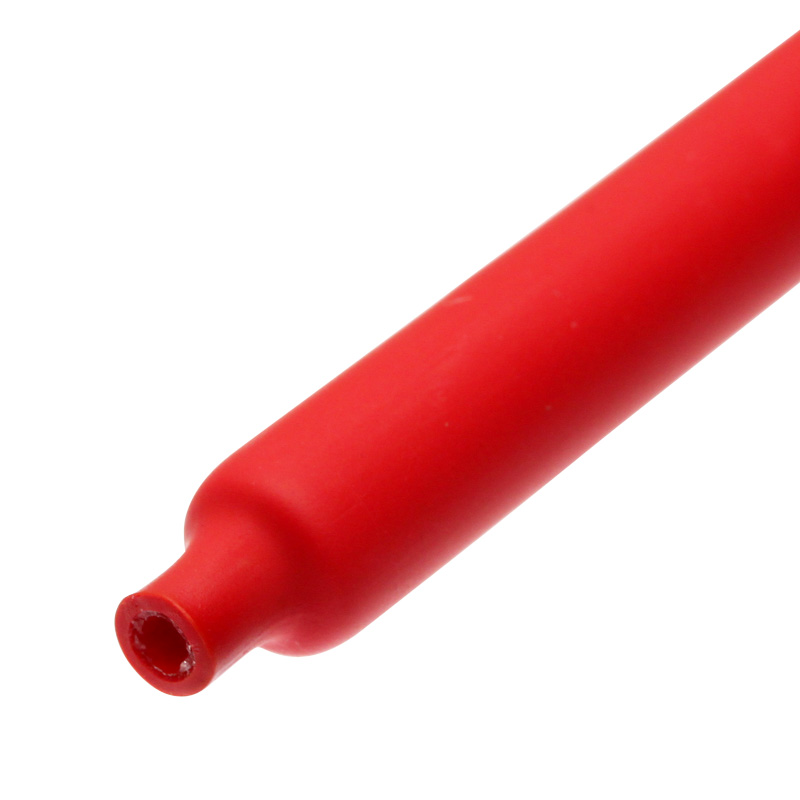

Термоусадочные красные клеевые трубки 3:1 с подавлением горения
тип: ТТК(3:1)
(ТУ 2247-021-97284872-2006)- Предназначены для герметизации, изоляции, маркировки и защиты от коррозии контактных соединений в электроэнергетике и телекоммуникациях
- Расширенный коэффициент усадки: 3:1
- Материал: полиолефин, не поддерживает горение
- Цвет: красный
- По всей внутренней поверхности термоусадочных трубок методом соэкструзии нанесен слой термоплавкого клея
- При усадке клеевой слой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
- Форма поставки: нарезка по 1 м
- Инструмент для монтажа: высокотемпературные строительные фены серии ТТ, пропановая горелка ПГ, портативные бутановые горелки марки «КВТ»
| Относительное удлинение при разрыве | не менее 350% |
| Температура усадки | 115–140 °C |
| Температура эксплуатации | от -55 °C до +125 °C |
| Прочность на растяжение | не менее 10 МПа |
| Электрическая прочность | не менее 20 кВ/мм |
| Рабочее напряжение | до 1000 В |
| Удельное объемное электрическое сопротивление | 1014 Ом*см |
| SKU | товарные позиции | кратность | ед.изм | РРЦ (руб.) |
|---|---|---|---|---|
84858
|
ТТК(3:1)-3/1 красн
|
10 |
м
|
41.54 |
|
67232
|
ТТК(3:1)-4.8/1.6 красн
|
10 |
м
|
57.01 |
|
67233
|
ТТК(3:1)-6/2 красн
|
10 |
м
|
69.34 |
|
67234
|
ТТК(3:1)-9/3 красн
|
10 |
м
|
102.65 |
|
67235
|
ТТК(3:1)-12/4 красн
|
10 |
м
|
160.25 |
|
85064
|
ТТК(3:1)-20/6 красн
|
10 |
м
|
305.82 |
|
84874
|
ТТК(3:1)-25/8 красн
|
10 |
м
|
463.72 |
|
67237
|
ТТК(3:1)-30/10 красн
|
10 |
м
|
548.35 |
|
84875
|
ТТК(3:1)-40/13 красн
|
10 |
м
|
692.35 |
|
106551
|
ТТК(3:1)-50/17 красн
|
10 |
м
|
934.90 |
| SKU | товарные позиции | Тип трубки | Рабочее напряжение, до (кВ) | Диаметр до усадки, мм | Диаметр после усадки, мм | Коэффициент усадки | Материал |
|---|---|---|---|---|---|---|---|
|
84858
|
ТТК(3:1)-3/1 красн
|
с клеевым слоем | 1 | 3 | 1 | 3:1 | полиолефин |
|
67232
|
ТТК(3:1)-4.8/1.6 красн
|
с клеевым слоем | 1 | 4.8 | 1.6 | 3:1 | полиолефин |
|
67233
|
ТТК(3:1)-6/2 красн
|
с клеевым слоем | 1 | 6 | 2 | 3:1 | полиолефин |
|
67234
|
ТТК(3:1)-9/3 красн
|
с клеевым слоем | 1 | 9 | 3 | 3:1 | полиолефин |
|
67235
|
ТТК(3:1)-12/4 красн
|
с клеевым слоем | 1 | 12 | 4 | 3:1 | полиолефин |
|
85064
|
ТТК(3:1)-20/6 красн
|
с клеевым слоем | 1 | 20 | 6 | 3:1 | полиолефин |
|
84874
|
ТТК(3:1)-25/8 красн
|
с клеевым слоем | 1 | 25 | 8 | 3:1 | полиолефин |
|
67237
|
ТТК(3:1)-30/10 красн
|
с клеевым слоем | 1 | 30 | 10 | 3:1 | полиолефин |
|
84875
|
ТТК(3:1)-40/13 красн
|
с клеевым слоем | 1 | 40 | 13 | 3:1 | полиолефин |
|
106551
|
ТТК(3:1)-50/17 красн
|
с клеевым слоем | 1 | 50 | 17 | 3:1 | полиолефин |
| SKU | товарные позиции | S | D | d |
|---|---|---|---|---|
|
84858
|
ТТК(3:1)-3/1 красн
|
1.1 | 3 | 1 |
|
67232
|
ТТК(3:1)-4.8/1.6 красн
|
1 | 4.8 | 1.6 |
|
67233
|
ТТК(3:1)-6/2 красн
|
1 | 6 | 2 |
|
67234
|
ТТК(3:1)-9/3 красн
|
1.4 | 9 | 3 |
|
67235
|
ТТК(3:1)-12/4 красн
|
1.6 | 12 | 4 |
|
85064
|
ТТК(3:1)-20/6 красн
|
2 | 20 | 6 |
|
84874
|
ТТК(3:1)-25/8 красн
|
2.4 | 25 | 8 |
|
67237
|
ТТК(3:1)-30/10 красн
|
2.4 | 30 | 10 |
|
84875
|
ТТК(3:1)-40/13 красн
|
2.6 | 40 | 13 |
|
106551
|
ТТК(3:1)-50/17 красн
|
2.6 | 50 | 17 |
И термоусаживаемая трубка и трубка ТВ-40 (кембрик) функционально предназначены для защиты и изоляции электрических соединений. В отличии от кембрика, сделанного из ПВХ, материал термоусаживаемой трубки производства «КВТ» — полиолефин, что делает термоусаживаемую трубку более экологичной и привлекательной для электротехнической отрасли. Термоусаживаемая трубка, благодаря процессу поперечной сшивки обладает повышенной химической и термической стойкостью. После термоусадки трубка не оставляет зазоров между изолируемой поверхностью и самой термоусаживаемой трубкой, что в случае применения кембрика невозможно. Таким образом: быстрота, удобство, технологичность и надежность монтажа термоусаживаемой трубки оставляет далеко позади морально устаревший кембрик.
Коэффициент усадки — это отношение диаметра термоусаживаемой трубки до усадки (в состоянии поставки) к ее диаметру после свободной усадки. Другими словами диаметр трубки с коэффициентом усадки 2:1 уменьшается в 2 раза, трубки 3:1 - соответственно в три раза, а 4:1 — в четыре. Чем больше коэффициент усадки, тем сложнее термоусаживаемая трубка в изготовлении, и тем более универсальна и эффективна в применении. При больших перепадах в диаметрах изолируемых поверхностей термоусаживаемая трубка с большим коэффициентом усадки незаменима.
Оптимальным инструментом для монтажа термоусаживаемой трубки служит высокотемпературный фен. Профессиональный фен для термоусадки обеспечивает быстрый, качественный и «щадящий» монтаж тонкостенной термоусаживаемой трубки с возможностью контроля температуры нагрева и скорости усадки. Следует избегать использования открытого пламени для усадки термоусаживаемых трубок.
Газовая горелка – незаменимый инструмент для монтажа кабельных термоусаживаемых муфт, а так же среднестенных и толстостенных трубок и кожухов. В случае использования газовой горелки для тонкостенных трубок типа ТУТнг, при неаккуратном обращении с пламенем, возможны перегрев и повреждения термоусаживаемой трубки (поджоги). Для монтажа термоусаживаемых трубок ТУТ и ТУТнг рекомендован монтаж при помощи высокотемпературного фена. При наличии электропитания, конечно.
Прозрачная термоусаживаемая трубка с клеевым подстоем ТТК(3:1) – уникальный продукт. Помимо стандартных функций: герметизации, изоляции и защиты от коррозии основная функция прозрачной трубки – возможность визуального контроля контактных соединений после монтажа, т. е. в течение всего срока эксплуатации контактного соединения. Помимо этого прозрачную трубку можно использовать для маркировки.
В состав «нг» трубки входят вещества подавляющие горение – антипирены. Антипирены имеют определенный цвет. Введение в трубку антипиренов, т. е. придание ей свойств замедления горение не совместимо с сохранением ее прозрачности.
Термоусаживаемая трубка проста в использовании и не требует глубоких, специальных знаний при ее применении. Но, тем не менее, существуют простые правила, при соблюдении которых, работать с термоусаживаемой трубкой будет удобно, быстро и просто. Подробнее смотри: «Требования к технологии монтажа термоусаживаемых трубок».
Термоусаживаемая трубка помимо радиальной усадки имеет еще и продольную усадку. Чем больше диаметр трубки, тем больше ее продольная усадка, которая может достигать 15%. Продольная усадка зависит от многих факторов, таких как композиционный состав материала, из которого выполнена трубка, технология расширения (раздувки), длина отрезка усаживаемой трубки, ее диаметр и техника монтажа. Кроме того, при значительных перепадах в диаметрах изолируемых поверхностей трубка может уменьшаться в длине за счет компенсации перепада высот. Для уменьшения степени продольной усадки рекомендована усадка трубки в направлении от одного конца трубки к другому. Для определения фактической степени продольной усадки мы рекомендуем предварительно провести усадку мерного отрезка. Нарезка трубки на монтажные куски должна производиться по результатам тестирования.
Та термоусаживаемая трубка, которая попадает в руки потребителя, первоначально имела совсем другие размеры. Перед этим, трубка прошла несколько производственных этапов: экструдирование, облучение, нагревание и растяжение (раздувку). В процессе монтажа трубка усаживается при помощи термофена или газовой горелки, возвращаясь к своей первоначальной форме и размерам. Это и есть суть феномена, называемого «память формы».
Теоретически да. Если вы усаживаете трубку в свободном состоянии и обладаете установкой для ее повторного нагрева и раздувки, то трубка может быть усажена и раздута вновь бесконечное количество раз. Эффект «памяти формы» не теряет своей силы при многочисленных циклах нагревания, растяжения, охлаждения и усадки.
Предварительный прогрев металлических поверхностей необходим для предупреждения образования так называемых «холодных рубцов». Металл обладает высокой теплопроводностью, поэтому, когда трубка усаживается на холодное металлическое основание она остывает слишком быстро в местах соприкосновения с металлом. В результате неравномерного остывания на разных поверхностях усаженная трубка может приобретать нежелательный эффект разнотолщинности. Кроме того прогрев металла позволяет избавиться от возможного конденсата в случае, если холодное изделие с улицы попадает в условия комнатной температуры.
При нагревании клеевой трубки, клеевой подслой расплавляется и образуется повышенная адгезия участков с расплавленным клеем. Поэтому при усадке клеевой трубки особенно важно сохранять направления усадки: либо от центра к краям, либо последовательно от одного края к другому во избежание появления воздушных пузырей. Подготовка поверхностей перед усадкой: зачистка острых заусенцев и обезжиривание аналогичны стандартным требованиям, предъявляемым к склеиваемым поверхностям и распространяются как на клеевую трубку, так и стандартную термоусаживаемую трубку без клея.
Основная проблема эксплуатации клеевой трубки при отрицательных температурах заключается в термоплавком клее. При незначительных механических деформациях клей может терять свою адгезию или рассыпаться. Однако, клеевые трубки производства «КВТ», имеют специально разработанный состав клея, сохраняющей свою вязкость и адгезию при отрицательных температурах.
Все дело в материалах. Трубки KST и клеевые прозрачные трубки ТТК выполнены из полиолефина. Для придания свойств негорючести в композиционный состав трубки добавляются антипирены. Но антипирены также влияют на прозрачность трубки. Трубка ТТ-175 выполнена из другого материала - фторопласта. А этот полимер обладает рядом уникальных качественных характеристик, в том числе и негорючестью.
Клеевые трубки ТТК 3:1 – высококачественный и популярный вид термоусадочных клеевых трубок от «КВТ» с коэффициентом усадки 3:1 для изоляции и герметизации электрических соединений.
Трубки ТТК производятся из специальной композиции полиолефинов с добавлением нетоксичных антипиренов (кроме прозрачных трубок), которые придают им выраженные свойства негорючести.
Характерной и отличительной особенностью данного вида трубок является слой термоплавкого клея, равномерно нанесенного на всю внутреннюю поверхность трубок методом соэкструзии, наличие которого обеспечивает надежную герметизацию любых контактных соединений напряжением до 1000В и придает им дополнительную механическую прочность после усадки. Расплавляясь и заполняя все неровности микрорельефа, термоплавкий клей превращает кабельную сборку в монолитную герметичную структуру.
Увеличенный коэффициент усадки позволяет использовать термоусадочные трубки ТТК 3:1 для монтажа на кабелях и скрутках со значительными перепадами уровней или профилях сложных форм при сохранении гибкости и эластичности сборки.
После расплавления и остывания клеевой состав трубок ТТК обеспечивает превосходную адгезию практически к любым поверхностям и материалам. Однако, до монтажа, во время хранения и транспортировки адгезия сэвиленового композитного клеевого слоя минимальна, что предотвращает самослипание трубок.
Клеевые трубки ТТК обладают высокой устойчивостью к ультрафиолету, погодным условиям и допущены для наружной установки, в помещениях с повышенным уровнем влажности, а также для монтажа непосредственно в грунт и бетон.
Линейка негорючих трубок ТТК (КВТ) представлена стандартными цветами - черным, красным, белым, синим, желтым и зеленым. Это значительно увеличивает сферу их применения, позволяя использовать трубки разного цвета (например, красного и черного) для маркировки «фаза- ноль» в зарядных аккумуляторных устройствах и прочих установках.
Термоусадочные трубки ТТК 3:1 (КВТ) поставляются метровой нарезкой в удобной упаковке по 10 штук и представлены оптимальным размерным рядом – от 3/1 до 120/40 (черные) и от 3/1 до 40/13 (цветные).
Опыт многолетнего применения трубок ТТК в различных сферах отечественной промышленности, начиная от электромонтажных работ и до использования продукта в ВПК, лучше всего говорит о качестве и надежности данной разработки.
