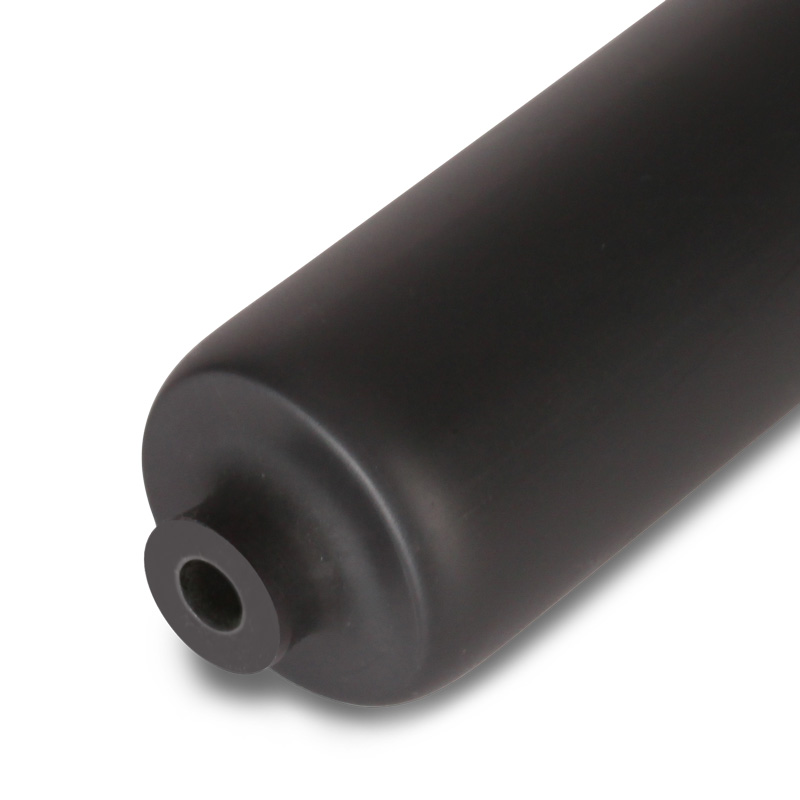

Термоусадочные трубки с клеевым слоем и коэффициентом усадки 4:1
тип: ТТК (4:1)
(ТУ 2247-021-97284872-2006)- Предназначены для герметизации, изоляции и защиты от коррозии в электроэнергетике и телекоммуникациях
- Коэффициент усадки: 4:1
В два раза превышает коэффициент усадки стандартных трубок - Материал: полиолефин, не поддерживает горение
- Цвет: черный
- По всей внутренней поверхности термоусадочных трубок методом соэкструзии нанесен слой термоплавкого клея
- Устойчивы к ультрафиолетовому излучению и погодным условиям
- При усадке клеевой слой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
- Широкий диапазон усадки гарантированно обеспечивает изоляцию и герметичность сложных изделий с большими перепадами уровней
- Форма поставки: нарезка по 1 м
- Инструмент для монтажа: высокотемпературные строительные фены серии ТТ, пропановая горелка ПГ, портативные бутановые горелки марки «КВТ»
| Относительное удлинение при разрыве | не менее 350% |
| Температура усадки | 115–140 °C |
| Температура эксплуатации | от -55 °C до +125 °C |
| Прочность на растяжение | не менее 10 МПа |
| Электрическая прочность | не менее 20 кВ/мм |
| Рабочее напряжение | до 1000 В |
| Удельное объемное электрическое сопротивление | 1014 Ом*см |
| SKU | товарные позиции | кратность | ед.изм | РРЦ (руб.) |
|---|---|---|---|---|
59672
|
ТТК (4:1)-4/1 черн
|
10 |
м
|
52.50 |
|
59673
|
ТТК (4:1)-6/1.5 черн
|
10 |
м
|
74.25 |
|
59674
|
ТТК (4:1)-8/2 черн
|
10 |
м
|
105.99 |
|
59675
|
ТТК (4:1)-12/3 черн
|
10 |
м
|
155.95 |
|
59676
|
ТТК (4:1)-16/4 черн
|
10 |
м
|
214.33 |
|
84879
|
ТТК (4:1)-20/5 черн
|
10 |
м
|
290.93 |
|
59677
|
ТТК (4:1)-24/6 черн
|
10 |
м
|
434.34 |
|
59678
|
ТТК (4:1)-32/8 черн
|
10 |
м
|
576.38 |
|
84880
|
ТТК (4:1)-40/10 черн
|
10 |
м
|
791.88 |
|
59679
|
ТТК (4:1)-52/13 черн
|
10 |
м
|
886.50 |
|
84881
|
ТТК (4:1)-60/15 черн
|
10 |
м
|
1 290.65 |
|
84882
|
ТТК (4:1)-80/20 черн
|
10 |
м
|
1 719.32 |
| SKU | товарные позиции | Тип трубки | Рабочее напряжение, до (кВ) | Диаметр до усадки, мм | Диаметр после усадки, мм | Коэффициент усадки | Материал |
|---|---|---|---|---|---|---|---|
|
59672
|
ТТК (4:1)-4/1 черн
|
с клеевым слоем | 1 | 4 | 1 | 4:1 | полиолефин |
|
59673
|
ТТК (4:1)-6/1.5 черн
|
с клеевым слоем | 1 | 6 | 1.5 | 4:1 | полиолефин |
|
59674
|
ТТК (4:1)-8/2 черн
|
с клеевым слоем | 1 | 8 | 2 | 4:1 | полиолефин |
|
59675
|
ТТК (4:1)-12/3 черн
|
с клеевым слоем | 1 | 12 | 3 | 4:1 | полиолефин |
|
59676
|
ТТК (4:1)-16/4 черн
|
с клеевым слоем | 1 | 16 | 4 | 4:1 | полиолефин |
|
84879
|
ТТК (4:1)-20/5 черн
|
с клеевым слоем | 1 | 20 | 5 | 4:1 | полиолефин |
|
59677
|
ТТК (4:1)-24/6 черн
|
с клеевым слоем | 1 | 24 | 6 | 4:1 | полиолефин |
|
59678
|
ТТК (4:1)-32/8 черн
|
с клеевым слоем | 1 | 32 | 8 | 4:1 | полиолефин |
|
84880
|
ТТК (4:1)-40/10 черн
|
с клеевым слоем | 1 | 40 | 10 | 4:1 | полиолефин |
|
59679
|
ТТК (4:1)-52/13 черн
|
с клеевым слоем | 1 | 52 | 13 | 4:1 | полиолефин |
|
84881
|
ТТК (4:1)-60/15 черн
|
с клеевым слоем | 1 | 60 | 15 | 4:1 | полиолефин |
|
84882
|
ТТК (4:1)-80/20 черн
|
с клеевым слоем | 1 | 80 | 20 | 4:1 | полиолефин |
| SKU | товарные позиции | S | D | d |
|---|---|---|---|---|
|
59672
|
ТТК (4:1)-4/1 черн
|
1 | 4 | 1 |
|
59673
|
ТТК (4:1)-6/1.5 черн
|
1 | 6 | 1.5 |
|
59674
|
ТТК (4:1)-8/2 черн
|
1 | 8 | 2 |
|
59675
|
ТТК (4:1)-12/3 черн
|
1.4 | 12 | 3 |
|
59676
|
ТТК (4:1)-16/4 черн
|
1.6 | 16 | 4 |
|
84879
|
ТТК (4:1)-20/5 черн
|
1.8 | 20 | 5 |
|
59677
|
ТТК (4:1)-24/6 черн
|
2.1 | 24 | 6 |
|
59678
|
ТТК (4:1)-32/8 черн
|
2.4 | 32 | 8 |
|
84880
|
ТТК (4:1)-40/10 черн
|
2.4 | 40 | 10 |
|
59679
|
ТТК (4:1)-52/13 черн
|
2.4 | 52 | 13 |
|
84881
|
ТТК (4:1)-60/15 черн
|
2.6 | 60 | 15 |
|
84882
|
ТТК (4:1)-80/20 черн
|
3 | 80 | 20 |
Термоусаживаемая трубка помимо радиальной усадки имеет еще и продольную усадку. Чем больше диаметр трубки, тем больше ее продольная усадка, которая может достигать 15%. Продольная усадка зависит от многих факторов, таких как композиционный состав материала, из которого выполнена трубка, технология расширения (раздувки), длина отрезка усаживаемой трубки, ее диаметр и техника монтажа. Кроме того, при значительных перепадах в диаметрах изолируемых поверхностей трубка может уменьшаться в длине за счет компенсации перепада высот. Для уменьшения степени продольной усадки рекомендована усадка трубки в направлении от одного конца трубки к другому. Для определения фактической степени продольной усадки мы рекомендуем предварительно провести усадку мерного отрезка. Нарезка трубки на монтажные куски должна производиться по результатам тестирования.
Та термоусаживаемая трубка, которая попадает в руки потребителя, первоначально имела совсем другие размеры. Перед этим, трубка прошла несколько производственных этапов: экструдирование, облучение, нагревание и растяжение (раздувку). В процессе монтажа трубка усаживается при помощи термофена или газовой горелки, возвращаясь к своей первоначальной форме и размерам. Это и есть суть феномена, называемого «память формы».
Теоретически да. Если вы усаживаете трубку в свободном состоянии и обладаете установкой для ее повторного нагрева и раздувки, то трубка может быть усажена и раздута вновь бесконечное количество раз. Эффект «памяти формы» не теряет своей силы при многочисленных циклах нагревания, растяжения, охлаждения и усадки.
Предварительный прогрев металлических поверхностей необходим для предупреждения образования так называемых «холодных рубцов». Металл обладает высокой теплопроводностью, поэтому, когда трубка усаживается на холодное металлическое основание она остывает слишком быстро в местах соприкосновения с металлом. В результате неравномерного остывания на разных поверхностях усаженная трубка может приобретать нежелательный эффект разнотолщинности. Кроме того прогрев металла позволяет избавиться от возможного конденсата в случае, если холодное изделие с улицы попадает в условия комнатной температуры.
При соблюдении общих требований условий хранения предъявляемых к термоусаживаемой трубке, ее качественные характеристики остаются неизменными на протяжении десятков лет. Таким образом, срок годности термоусаживаемых трубок практически не ограничен.
При нагревании клеевой трубки, клеевой подслой расплавляется и образуется повышенная адгезия участков с расплавленным клеем. Поэтому при усадке клеевой трубки особенно важно сохранять направления усадки: либо от центра к краям, либо последовательно от одного края к другому во избежание появления воздушных пузырей. Подготовка поверхностей перед усадкой: зачистка острых заусенцев и обезжиривание аналогичны стандартным требованиям, предъявляемым к склеиваемым поверхностям и распространяются как на клеевую трубку, так и стандартную термоусаживаемую трубку без клея.
Основная проблема эксплуатации клеевой трубки при отрицательных температурах заключается в термоплавком клее. При незначительных механических деформациях клей может терять свою адгезию или рассыпаться. Однако, клеевые трубки производства «КВТ», имеют специально разработанный состав клея, сохраняющей свою вязкость и адгезию при отрицательных температурах.
Термоусадочные клеевые трубки ТТК 4:1 – новое поколение термоусадки ХХI века по праву занимающее свою нишу среди клеевых термоусадочных трубок с коэффициентом усадки 4:1, предназначенных для изоляции, защиты от коррозии и герметизации электрических соединений.
Свойство негорючести придается трубкам ТТК 4:1 благодаря специальной композиции полиолефинов с добавлением нетоксичных, безвредных для человека антипиренов.
Характерной и отличительной чертой данного вида термоусажвиаемых трубок является слой термоплавкого клея, равномерно нанесенного на всю внутреннюю поверхность трубок методом соэкструзии.
Наличие клеевого слоя обеспечивает надежную герметизацию любых контактных соединений и придает им дополнительную механическую прочность после усадки. Расплавляясь и заполняя все неровности микрорельефа, термоплавкий клей превращает кабельную сборку в монолитную герметичную структуру. Значительно увеличенный коэффициент усадки позволяет использовать термоусадочные трубки ТТК 4:1 для монтажа на кабелях и скрутках с большими перепадами уровней при сохранении гибкости и эластичности сборки. Трубка ТТК 4:1 (КВТ) наиболее часто применяется для монтажа на профили сложной формы и с особыми требованиями к герметичности. После расплавления и остывания клеевой состав трубок ТТК обеспечивает превосходную адгезию практически к любым поверхностям и материалам. В то же самое время, в состоянии до усадки, адгезия сэвиленового композитного клеевого слоя минимальна, что предотвращает самослипание трубок до монтажа, во время хранения и транспортировки.
Клеевые трубки ТТК выполнены в черном цвете и обладают высокой устойчивостью к ультрафиолету, погодным условиям и могут использоваться для наружной установки, в помещениях с повышенным уровнем влажности, а также для монтажа непосредственно в грунт и бетон.
Термоусадочные трубки ТТК 4:1 (КВТ) поставляются в метровой нарезке, в удобной упаковке по 10 штук и в бухтах, и представлены широким размерным рядом – от 4/1 до 80/20 мм.
Будучи уже широко известными в профессиональных кругах, термоусадочные трубки "КВТ" с каждым годом становятся все ближе и ближе к обычному потребителю, постепенно приобретая звание народной марки.
