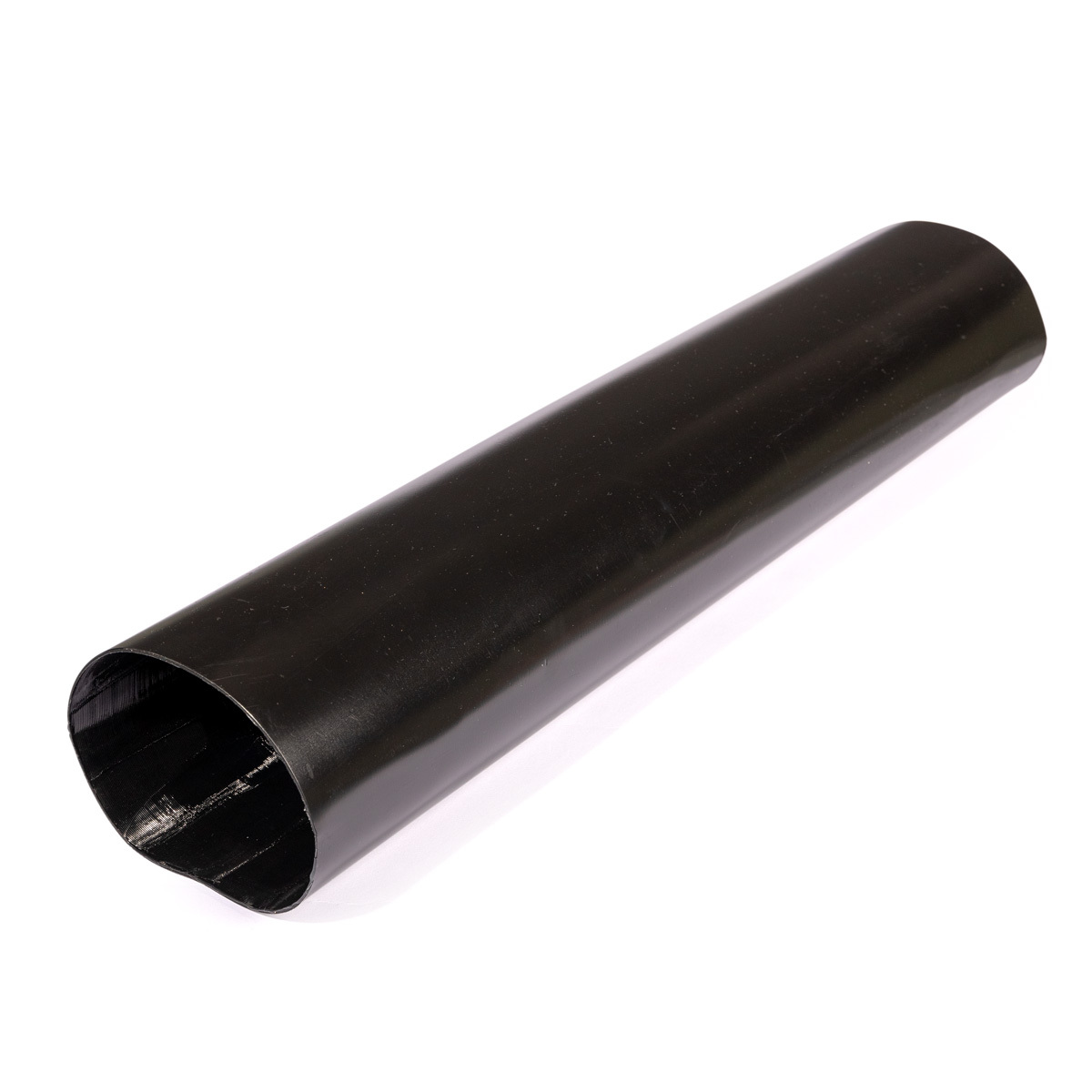

Толстостенные термоусадочные кожухи 4:1 с двусторонним нанесением клея
тип: ТТВ
(ТУ 2291-044-97284872-2011)- Предназначены для герметизации, изоляции и защиты от коррозии в электроэнергетике, нефтегазовой и других отраслях промышленности
- Кожухи обладают особой прочностью и увеличенной толщиной стенок
- Коэффициент усадки: 4:1
- Широкий диапазон усадки гарантированно обеспечивает изоляцию, механическую защиту и герметичность сложных изделий с большими перепадами уровней
- На внутреннюю поверхность кожухов с двух сторон на глубину 100 мм нанесен термоплавкий клей, что обеспечивает полную герметичность после усадки
- Материал: полиэтилен
- Цвет: черный
- Обладают устойчивостью к воздействию ультрафиолетового излучения
- Температура эксплуатации: от -55°С до +125°С
- Форма поставки: по желанию заказчика возможно исполнение кожухов различной длины — от 200 до 1200 мм
- Инструмент для монтажа: пропановая горелка ПГ марки «КВТ»
| Относительное удлинение при разрыве | не менее 400% |
| Температура усадки | 120°C |
| Температура эксплуатации | от -55 °C до +110 °C |
| Прочность на растяжение | не менее 14 МПа |
| Электрическая прочность | не менее 18 кВ/мм |
| Рабочее напряжение | до 35 кВ |
| Удельное объемное электрическое сопротивление | 1013 Ом*см |
| SKU | товарные позиции | кратность | ед.изм | РРЦ (руб.) |
|---|---|---|---|---|
81254
|
ТТВ(4:1)-75/22-600
|
1 |
шт
|
835.74 |
|
81255
|
ТТВ(4:1)-75/22-1200
|
1 |
шт
|
1 468.88 |
|
65764
|
ТТВ(4:1)-90/22-600
|
1 |
шт
|
986.00 |
|
65765
|
ТТВ(4:1)-90/22-1200
|
1 |
шт
|
1 557.16 |
|
65766
|
ТТВ(4:1)-120/28-600
|
1 |
шт
|
1 133.61 |
|
65767
|
ТТВ(4:1)-120/28-1200
|
1 |
шт
|
1 888.07 |
|
65768
|
ТТВ(4:1)-130/36-600
|
1 |
шт
|
1 203.32 |
|
65769
|
ТТВ(4:1)-130/36-1200
|
1 |
шт
|
2 057.40 |
| SKU | товарные позиции | Тип трубки | Рабочее напряжение, до (кВ) | Диаметр до усадки, мм | Диаметр после усадки, мм | Коэффициент усадки | Материал |
|---|---|---|---|---|---|---|---|
|
81254
|
ТТВ(4:1)-75/22-600
|
с клеевым слоем | 35 | 75 | 22 | 4:1 | полиэтилен |
|
81255
|
ТТВ(4:1)-75/22-1200
|
с клеевым слоем | 35 | 75 | 22 | 4:1 | полиэтилен |
|
65764
|
ТТВ(4:1)-90/22-600
|
с клеевым слоем | 35 | 90 | 22 | 4:1 | полиэтилен |
|
65765
|
ТТВ(4:1)-90/22-1200
|
с клеевым слоем | 35 | 90 | 22 | 4:1 | полиэтилен |
|
65766
|
ТТВ(4:1)-120/28-600
|
с клеевым слоем | 35 | 120 | 28 | 4:1 | полиэтилен |
|
65767
|
ТТВ(4:1)-120/28-1200
|
с клеевым слоем | 35 | 120 | 28 | 4:1 | полиэтилен |
|
65768
|
ТТВ(4:1)-130/36-600
|
с клеевым слоем | 35 | 130 | 36 | 4:1 | полиэтилен |
|
65769
|
ТТВ(4:1)-130/36-1200
|
с клеевым слоем | 35 | 130 | 36 | 4:1 | полиэтилен |
| SKU | товарные позиции | S | D | d |
|---|---|---|---|---|
|
81254
|
ТТВ(4:1)-75/22-600
|
4 | 75 | 22 |
|
81255
|
ТТВ(4:1)-75/22-1200
|
4 | 75 | 22 |
|
65764
|
ТТВ(4:1)-90/22-600
|
4 | 90 | 22 |
|
65765
|
ТТВ(4:1)-90/22-1200
|
4 | 90 | 22 |
|
65766
|
ТТВ(4:1)-120/28-600
|
4 | 120 | 28 |
|
65767
|
ТТВ(4:1)-120/28-1200
|
4 | 120 | 28 |
|
65768
|
ТТВ(4:1)-130/36-600
|
4 | 130 | 36 |
|
65769
|
ТТВ(4:1)-130/36-1200
|
4 | 130 | 36 |
И термоусаживаемая трубка и трубка ТВ-40 (кембрик) функционально предназначены для защиты и изоляции электрических соединений. В отличии от кембрика, сделанного из ПВХ, материал термоусаживаемой трубки производства «КВТ» — полиолефин, что делает термоусаживаемую трубку более экологичной и привлекательной для электротехнической отрасли. Термоусаживаемая трубка, благодаря процессу поперечной сшивки обладает повышенной химической и термической стойкостью. После термоусадки трубка не оставляет зазоров между изолируемой поверхностью и самой термоусаживаемой трубкой, что в случае применения кембрика невозможно. Таким образом: быстрота, удобство, технологичность и надежность монтажа термоусаживаемой трубки оставляет далеко позади морально устаревший кембрик.
Газовая горелка – незаменимый инструмент для монтажа кабельных термоусаживаемых муфт, а так же среднестенных и толстостенных трубок и кожухов. В случае использования газовой горелки для тонкостенных трубок типа ТУТнг, при неаккуратном обращении с пламенем, возможны перегрев и повреждения термоусаживаемой трубки (поджоги). Для монтажа термоусаживаемых трубок ТУТ и ТУТнг рекомендован монтаж при помощи высокотемпературного фена. При наличии электропитания, конечно.
Оптимальным инструментом для монтажа термоусаживаемой трубки служит высокотемпературный фен. Профессиональный фен для термоусадки обеспечивает быстрый, качественный и «щадящий» монтаж тонкостенной термоусаживаемой трубки с возможностью контроля температуры нагрева и скорости усадки. Следует избегать использования открытого пламени для усадки термоусаживаемых трубок.
Термоусаживаемая трубка проста в использовании и не требует глубоких, специальных знаний при ее применении. Но, тем не менее, существуют простые правила, при соблюдении которых, работать с термоусаживаемой трубкой будет удобно, быстро и просто. Подробнее смотри: «Требования к технологии монтажа термоусаживаемых трубок».
Та термоусаживаемая трубка, которая попадает в руки потребителя, первоначально имела совсем другие размеры. Перед этим, трубка прошла несколько производственных этапов: экструдирование, облучение, нагревание и растяжение (раздувку). В процессе монтажа трубка усаживается при помощи термофена или газовой горелки, возвращаясь к своей первоначальной форме и размерам. Это и есть суть феномена, называемого «память формы».
Предварительный прогрев металлических поверхностей необходим для предупреждения образования так называемых «холодных рубцов». Металл обладает высокой теплопроводностью, поэтому, когда трубка усаживается на холодное металлическое основание она остывает слишком быстро в местах соприкосновения с металлом. В результате неравномерного остывания на разных поверхностях усаженная трубка может приобретать нежелательный эффект разнотолщинности. Кроме того прогрев металла позволяет избавиться от возможного конденсата в случае, если холодное изделие с улицы попадает в условия комнатной температуры.
При соблюдении общих требований условий хранения предъявляемых к термоусаживаемой трубке, ее качественные характеристики остаются неизменными на протяжении десятков лет. Таким образом, срок годности термоусаживаемых трубок практически не ограничен.
Толстостенные термоусадочные трубки ТТВ – это высококачественные термоусаживаемые кожухи завода «КВТ» с коэффициентом усадки 4:1, без подавления горения, изготовленные из композиции полиэтилена широко применяемого в кабельной промышленности при производстве изоляции, оболочек и защитных покровов силовых кабелей .

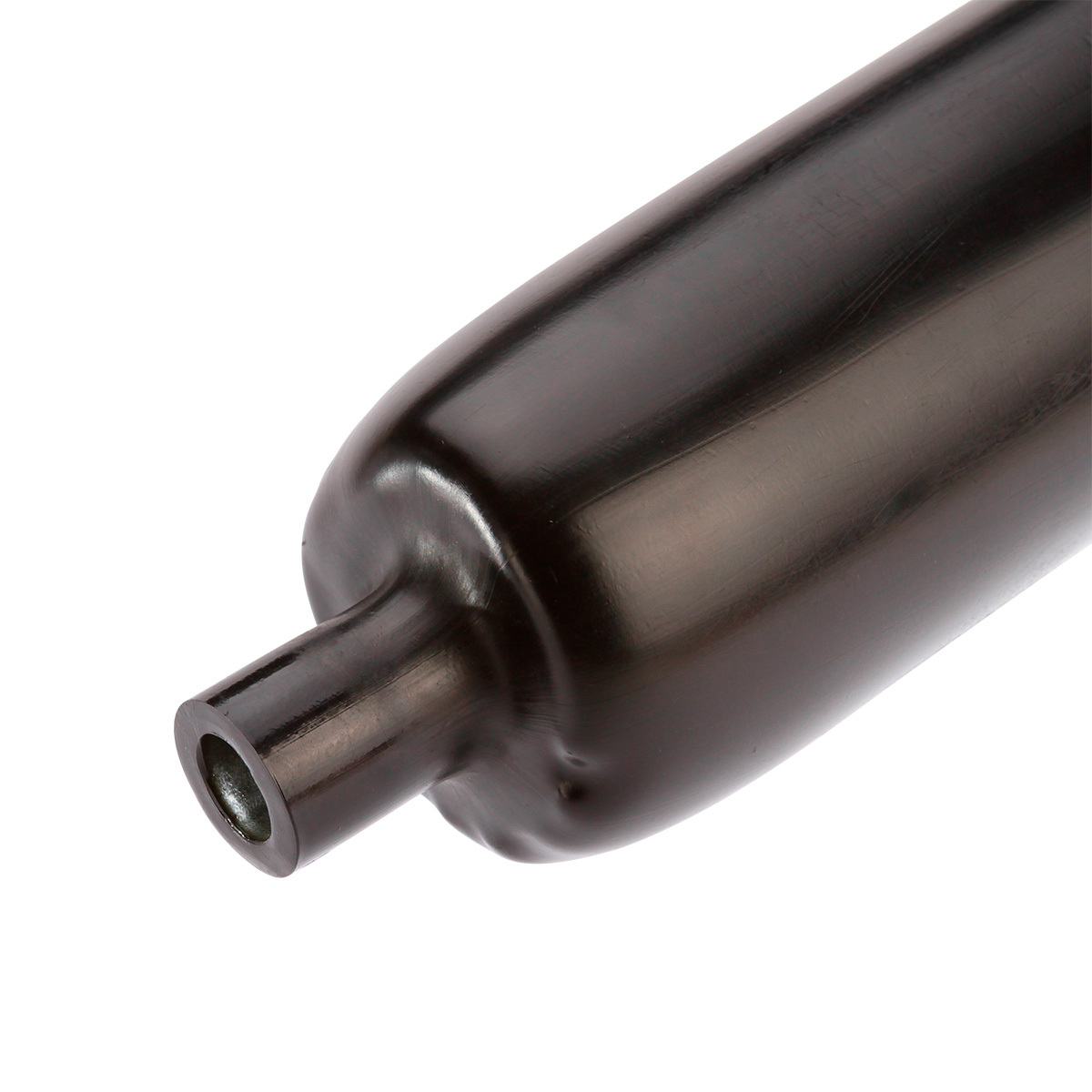

Характерной особенностью данного продукта является увеличенная до 6 мм(!)толщина стенок в состоянии свободной усадки. Помимо превосходных диэлектрических свойств, материал кожухов обладает высокой механической и абразивной прочностью, устойчивостью к воздействию ультрафиолетового излучения и маслостойкостью.
Кожухи используются для герметизации, электроизоляции и механической защиты кабельных соединительных муфт на напряжение до 35 кВ, а также для ремонта и восстановления поврежденной изоляции и оболочек силовых кабелей.
Специальный клеевой состав, нанесенный с двух сторон кожухов ТТВ (КВТ), гарантирует полную герметичность благодаря отличной адгезии к различным материалам и поверхностям.

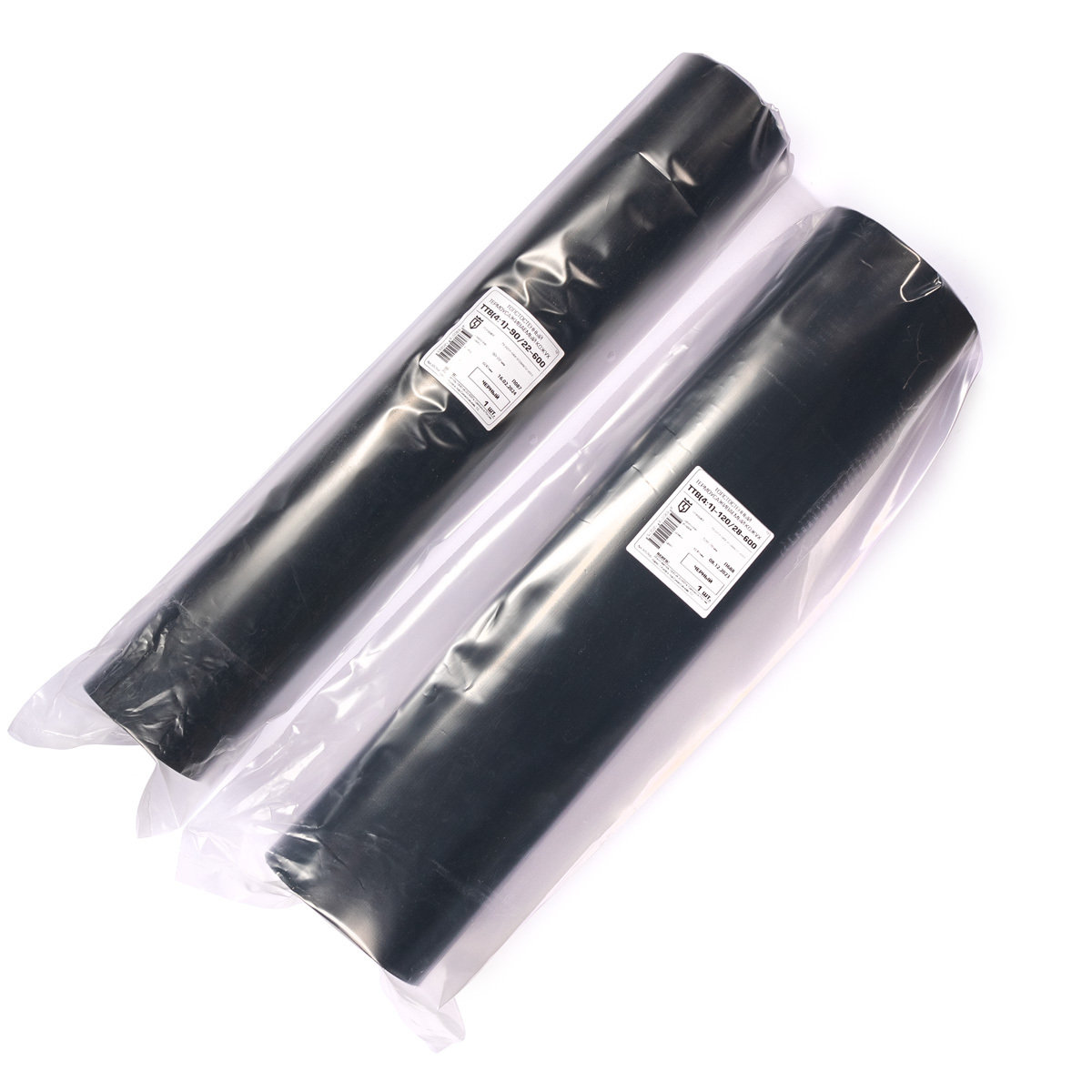

Форма поставки термоусадочных кожухов ТТВ (КВТ) включает в себя 2 вида нарезки – по 600мм и 1200мм, не предполагая последующего разрезания на более короткие части. А диапазон сечений оптимизирован для выполнения поставленных задач и представлен тремя размерами – 90/22, 120/28 и 130/36
