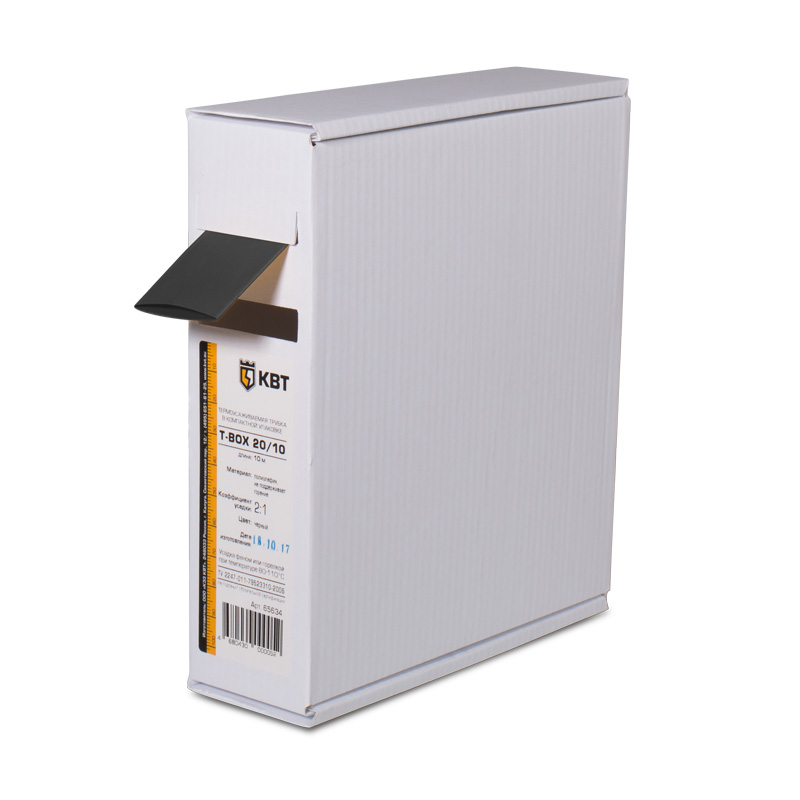

Термоусадочные черные трубки в компактной упаковке
тип: Т-бокс (черный)
(ТУ 2247-011-79523310-2006)- Термоусаживаемая трубка в евро-боксах
- Предназначены для изоляции и антикоррозионной защиты электрических соединений, бандажирования кабелей и проводов
- Коэффициент усадки: 2:1
- Материал: полиолефин, не содержит галогенов «HF»
- Упаковка обеспечивает удобство хранения и экспозиции на полках супермаркетов
- Мини-бокс имеет окно подачи трубки. Трубка необходимой длины легко вытягивается из коробки благодаря встроенной вращающейся катушке
- Универсальная и удобная потребительская намотка – 10 метров
- Габариты упаковки: 190х165х55 мм
- Инструмент для монтажа: высокотемпературные строительные фены серии ТТ, пропановая горелка ПГ, портативные бутановые горелки марки «КВТ»
|
Относительное удлинение при разрыве |
не менее 300% |
|
Температура усадки |
80-110 °С |
| Температура эксплуатации | от -55 °С до +125 °С |
| Прочность на растяжение | не менее 15 МПа |
|
Электрическая прочность |
не менее 15 кВ/мм |
|
Рабочее напряжение |
до 690 В |
|
Удельное объемное электрическое сопротивление |
1014Ом*см |
| SKU | товарные позиции | кратность | ед.изм | РРЦ (руб.) |
|---|---|---|---|---|
65592
|
Т-BOX-4/2 черн (10м)
|
1 |
шт
|
1 174.09 |
|
65599
|
Т-BOX-6/3 черн (10м)
|
1 |
шт
|
1 233.35 |
|
65606
|
Т-BOX-8/4 черн (10м)
|
1 |
шт
|
1 249.63 |
|
65613
|
Т-BOX-10/5 черн (10м)
|
1 |
шт
|
1 318.38 |
|
65627
|
Т-BOX-16/8 черн (10м)
|
1 |
шт
|
1 600.58 |
|
65634
|
Т-BOX-20/10 черн (10м)
|
1 |
шт
|
1 739.83 |
| SKU | товарные позиции | Тип трубки | Рабочее напряжение, до (кВ) | Диаметр до усадки, мм | Диаметр после усадки, мм | Коэффициент усадки | Материал |
|---|---|---|---|---|---|---|---|
|
65592
|
Т-BOX-4/2 черн (10м)
|
без клеевого слоя | 0.69 | 4 | 2 | 2:1 | полиолефин |
|
65599
|
Т-BOX-6/3 черн (10м)
|
без клеевого слоя | 0.69 | 6 | 3 | 2:1 | полиолефин |
|
65606
|
Т-BOX-8/4 черн (10м)
|
без клеевого слоя | 0.69 | 8 | 4 | 2:1 | полиолефин |
|
65613
|
Т-BOX-10/5 черн (10м)
|
без клеевого слоя | 0.69 | 10 | 5 | 2:1 | полиолефин |
|
65627
|
Т-BOX-16/8 черн (10м)
|
без клеевого слоя | 0.69 | 16 | 8 | 2:1 | полиолефин |
|
65634
|
Т-BOX-20/10 черн (10м)
|
без клеевого слоя | 0.69 | 20 | 10 | 2:1 | полиолефин |
| SKU | товарные позиции | S | D | d |
|---|---|---|---|---|
|
65592
|
Т-BOX-4/2 черн (10м)
|
0.5 | 4 | 2 |
|
65599
|
Т-BOX-6/3 черн (10м)
|
0.6 | 6 | 3 |
|
65606
|
Т-BOX-8/4 черн (10м)
|
0.7 | 8 | 4 |
|
65613
|
Т-BOX-10/5 черн (10м)
|
0.7 | 10 | 5 |
|
65627
|
Т-BOX-16/8 черн (10м)
|
0.7 | 16 | 8 |
|
65634
|
Т-BOX-20/10 черн (10м)
|
0.9 | 20 | 10 |
| SKU | товарные позиции | .stp |
|---|---|---|
|
65592
|
Т-BOX-4/2 черн (10м)
|
|
|
65599
|
Т-BOX-6/3 черн (10м)
|
|
|
65606
|
Т-BOX-8/4 черн (10м)
|
|
|
65613
|
Т-BOX-10/5 черн (10м)
|
|
|
65627
|
Т-BOX-16/8 черн (10м)
|
|
|
65634
|
Т-BOX-20/10 черн (10м)
|
И термоусаживаемая трубка и трубка ТВ-40 (кембрик) функционально предназначены для защиты и изоляции электрических соединений. В отличии от кембрика, сделанного из ПВХ, материал термоусаживаемой трубки производства «КВТ» — полиолефин, что делает термоусаживаемую трубку более экологичной и привлекательной для электротехнической отрасли. Термоусаживаемая трубка, благодаря процессу поперечной сшивки обладает повышенной химической и термической стойкостью. После термоусадки трубка не оставляет зазоров между изолируемой поверхностью и самой термоусаживаемой трубкой, что в случае применения кембрика невозможно. Таким образом: быстрота, удобство, технологичность и надежность монтажа термоусаживаемой трубки оставляет далеко позади морально устаревший кембрик.
При выборе термоусаживаемой трубки необходимо в первую очередь знать диаметр поверхности, на которую будет усаживаться трубка. Для трубки с коэффициентом 2:1 необходимо руководствоваться правилом 80:20 при ее выборе. Согласно этому правилу, трубка должна быть усажена не менее чем на 20% и не более чем 80% от полного номинального диапазона усадки. Другим словами внутренний диаметр трубки до усадки должен быть больше, чем основание, на которое будет производиться усадка на 10-20%, а после усадки должен быть меньше диаметра основания на 10-20%. При этих условиях будет обеспечено плотное прилегание трубки к изделию.
Термоусаживаемая трубка проста в использовании и не требует глубоких, специальных знаний при ее применении. Но, тем не менее, существуют простые правила, при соблюдении которых, работать с термоусаживаемой трубкой будет удобно, быстро и просто. Подробнее смотри: «Требования к технологии монтажа термоусаживаемых трубок».
Та термоусаживаемая трубка, которая попадает в руки потребителя, первоначально имела совсем другие размеры. Перед этим, трубка прошла несколько производственных этапов: экструдирование, облучение, нагревание и растяжение (раздувку). В процессе монтажа трубка усаживается при помощи термофена или газовой горелки, возвращаясь к своей первоначальной форме и размерам. Это и есть суть феномена, называемого «память формы».
Индекс «нг» расшифровывается как: «н» – не поддерживает, «г» – горение. Трубка со свойствами «нг» является самозатухающей при отсутствии внешнего источника горения. Среди ассортиментной линейки термоусаживаемых трубок «КВТ» из негорючего материала сделаны трубки ТУТнг, ТТК(3:1), ТТК(4:1) и другие виды термоусаживаемых трубок. Свойство самозатухания обусловлено вводом антипиренов в композиционный состав полимера, из которого изготовляется трубка. Антипирены препятствуют поступлению кислорода, что и останавливает процесс горения. В последнее время значительно ужесточились требования, предъявляемые к пожарной безопасности зданий, в том числе и в электрике. Для недопущения распространения огня кабели и провода, прокладываемые внутри зданий должны обладать свойствами «нг». А поскольку изоляция кабеля – «нг» то и термоусаживаемая трубка, применяемая для изоляции соединений на этих кабелях также не должна поддерживать горение.
Функция изоляции электрических соединений является основной функцией термоусаживаемой трубки. На электроизоляционные свойства трубки влияют такие факторы как: материал трубки, толщина ее стенок и рабочее напряжение. Композиционный состав полимера, из которого изготовляется трубка «КВТ», обладает значительной электрической прочностью и может применяться без ограничения для изоляции контактных соединений с напряжением до 600 В.
Коэффициент усадки — это отношение диаметра термоусаживаемой трубки до усадки (в состоянии поставки) к ее диаметру после свободной усадки. Другими словами диаметр трубки с коэффициентом усадки 2:1 уменьшается в 2 раза, трубки 3:1 - соответственно в три раза, а 4:1 — в четыре. Чем больше коэффициент усадки, тем сложнее термоусаживаемая трубка в изготовлении, и тем более универсальна и эффективна в применении. При больших перепадах в диаметрах изолируемых поверхностей термоусаживаемая трубка с большим коэффициентом усадки незаменима.
Оптимальным инструментом для монтажа термоусаживаемой трубки служит высокотемпературный фен. Профессиональный фен для термоусадки обеспечивает быстрый, качественный и «щадящий» монтаж тонкостенной термоусаживаемой трубки с возможностью контроля температуры нагрева и скорости усадки. Следует избегать использования открытого пламени для усадки термоусаживаемых трубок.
Газовая горелка – незаменимый инструмент для монтажа кабельных термоусаживаемых муфт, а так же среднестенных и толстостенных трубок и кожухов. В случае использования газовой горелки для тонкостенных трубок типа ТУТнг, при неаккуратном обращении с пламенем, возможны перегрев и повреждения термоусаживаемой трубки (поджоги). Для монтажа термоусаживаемых трубок ТУТ и ТУТнг рекомендован монтаж при помощи высокотемпературного фена. При наличии электропитания, конечно.
Термоусаживаемая трубка помимо радиальной усадки имеет еще и продольную усадку. Чем больше диаметр трубки, тем больше ее продольная усадка, которая может достигать 15%. Продольная усадка зависит от многих факторов, таких как композиционный состав материала, из которого выполнена трубка, технология расширения (раздувки), длина отрезка усаживаемой трубки, ее диаметр и техника монтажа. Кроме того, при значительных перепадах в диаметрах изолируемых поверхностей трубка может уменьшаться в длине за счет компенсации перепада высот. Для уменьшения степени продольной усадки рекомендована усадка трубки в направлении от одного конца трубки к другому. Для определения фактической степени продольной усадки мы рекомендуем предварительно провести усадку мерного отрезка. Нарезка трубки на монтажные куски должна производиться по результатам тестирования.
Термоусадочная трубка в упаковке Т-ВОХ (Т-бокс) – стандартные высококачественные трубки (ТНТ нг) с коэффициентом усадки 2:1, не поддерживающие горение (самозатухающие) в специальной компактной упаковке по 10 метров. Изготовлены из улучшенной композиции полиолефина с добавлением нетоксичных антипиренов.
Одной из особенностей данного вида термоусаживаемых трубок является выверенная равномерная толщина стенок, что достигается благодаря тщательному контролю технологических процессов экструзии и раздувки. Кроме того, в сравнение с большинством термоусадочных трубок китайского производства представленных на российском рынке толщина трубок ТНТ нг (КВТ) значительно больше, чем у низкокачественных бюджетных аналогов.
Улучшенный композиционный состав трубки ТНТнг, при сохранении негорючести и нетоксичности, позволил добиться большей гибкости и эластичности, меньшей температуры усадки (от 70°-80°С) и пониженного дымовыделения. Трубки ТНТнг от «КВТ» не содержат галогенов и соответствуют международному стандарту ROHS.
Термоусадочные трубки ТНТнг (КВТ) обладают выраженными свойствами замедления горения и рекомендованы для монтажа на современных проводах и кабелях с самозатухающей изоляцией (с индексами «нг» и «нг LS»). Низкий порог температуры начала усадки (70°С) обеспечивает быстроту и удобство монтажа трубки. Материал трубок устойчив к ультрафиолетовому излучению и погодным условиям.
В компактных картонных евро-боксах особой конструкции трубки ТНТнг (КВТ) поставляются в намотке по 10 метров. Для удобного вытягивания трубки из короба предусмотрено окно подачи и внутренняя вращающаяся катушка. Такая форма выпуска прекрасно подходит для экспозиции в магазинах и удобна в хранении.
Линейка типоразмеров представлена оптимальным для розничного покупателя диапазоном - от 4/2 до 20/10мм. Трубки маленьких размеров (до 6/3мм включительно) имеют круглый профиль, а трубки диаметром 8/4мм и более - плоский.
Будучи уже широко известными в профессиональных кругах, термоусадочные трубки завода «КВТ» с каждым годом становятся все ближе и ближе к обычному потребителю, постепенно приобретая звание народной марки.
