Термоусадочные трубки в метровой нарезке с коэффициентом усадки 2:1

тип: ТНТ

Стойкость к ультрафиолету
Cтойкость к погодным условиям
Усадка строительным феном
Диапазон усадки 2:1 при 80°
Рабочее напряжение до 690 В
Усадка портативной горелкой

(ТУ 2247-011-79523310-2006)

Предназначены для изоляции и антикоррозионной защиты электрических соединений, бандажирования кабелей и проводов
Форма поставки: нарезка в трубках по 1 м
Коэффициент усадки: 2:1
Материал: полиолефин, без подавления горения, не содержит галогенов «HF»

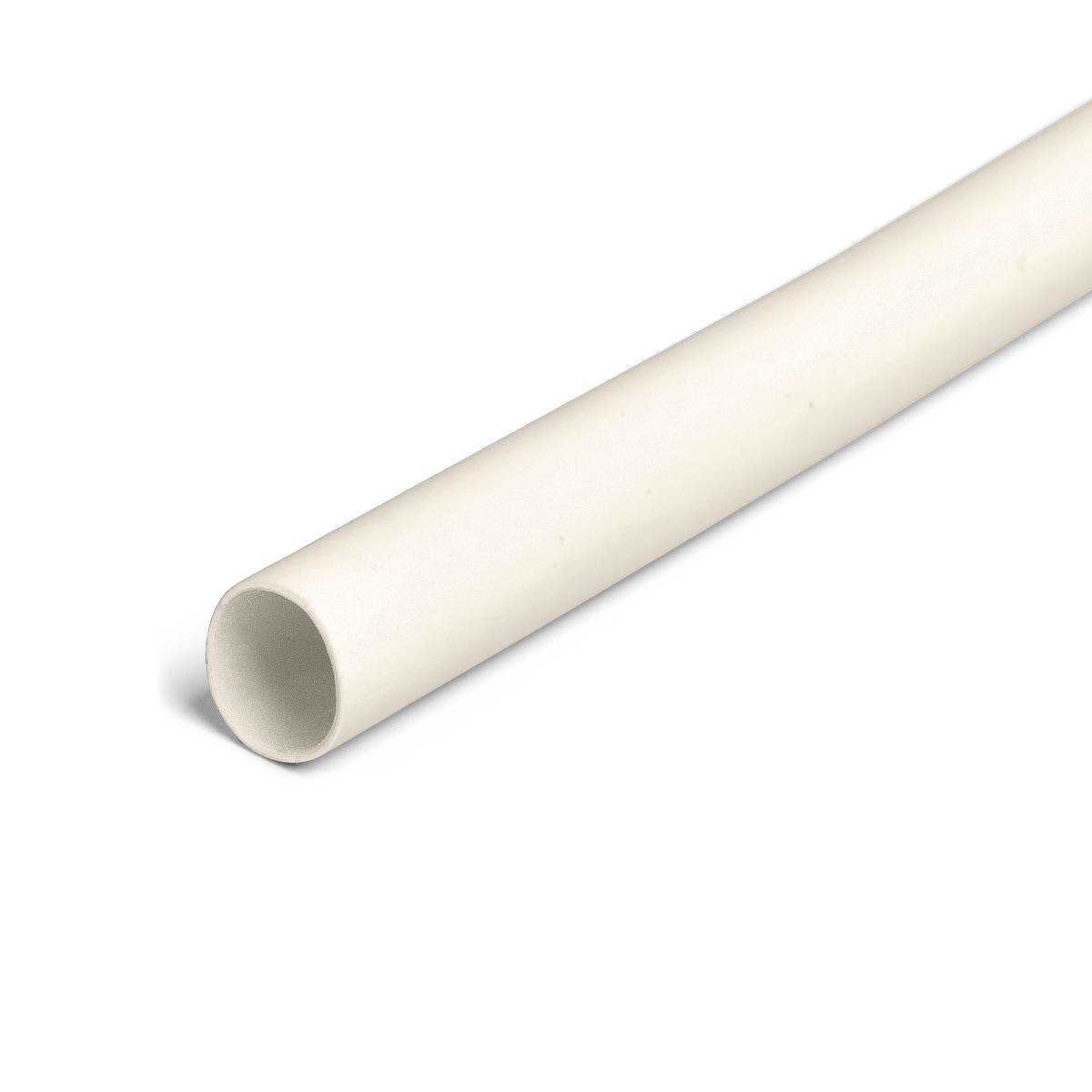

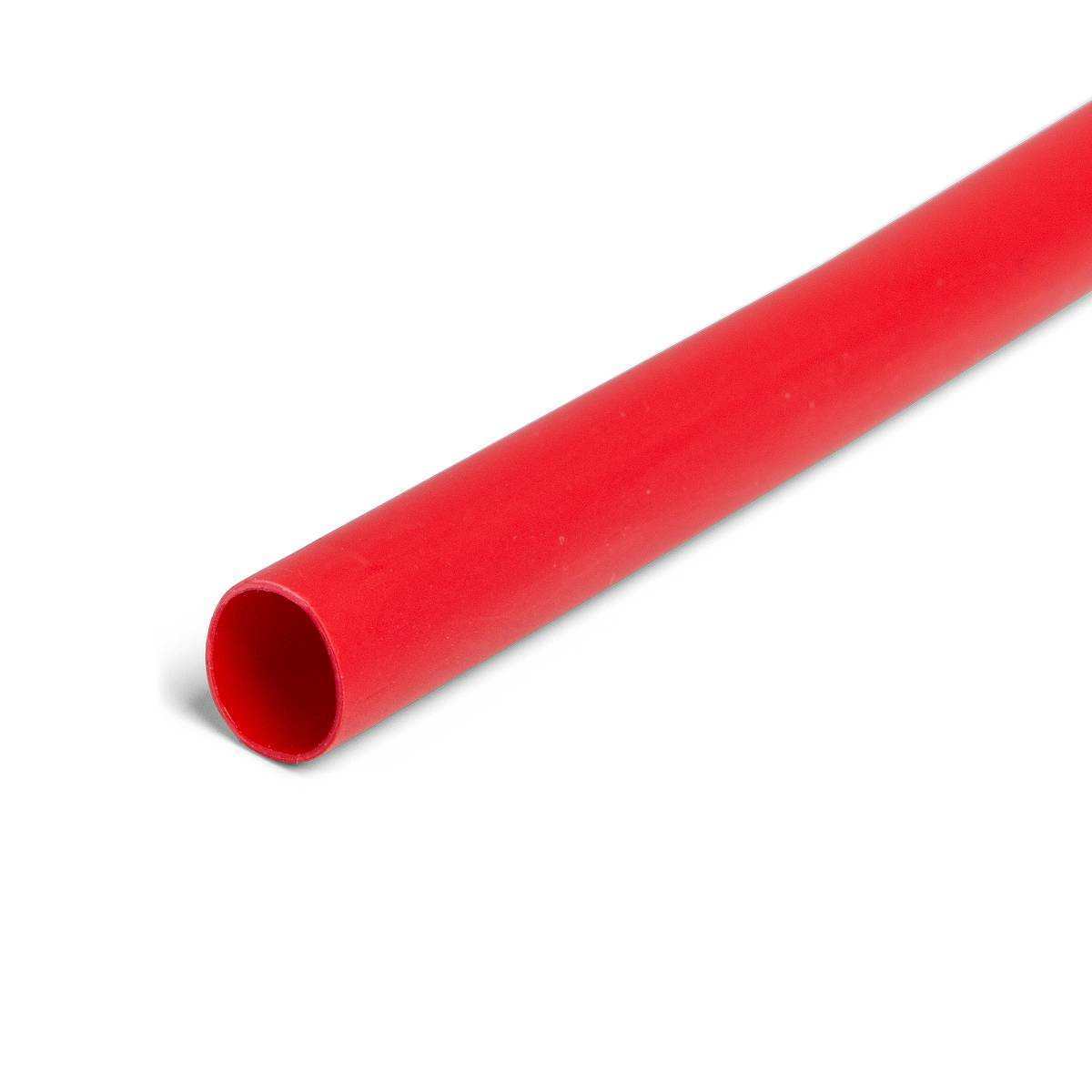

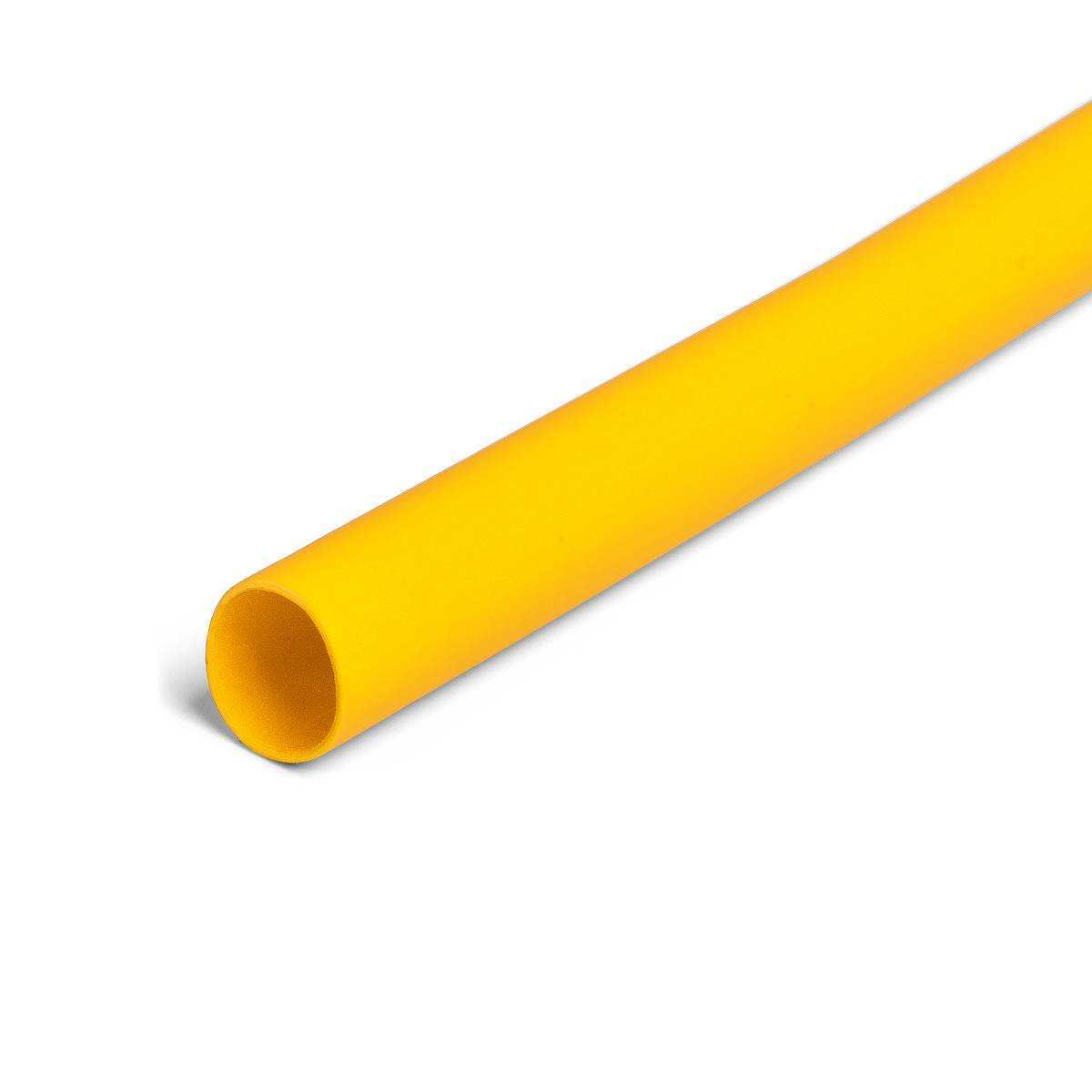

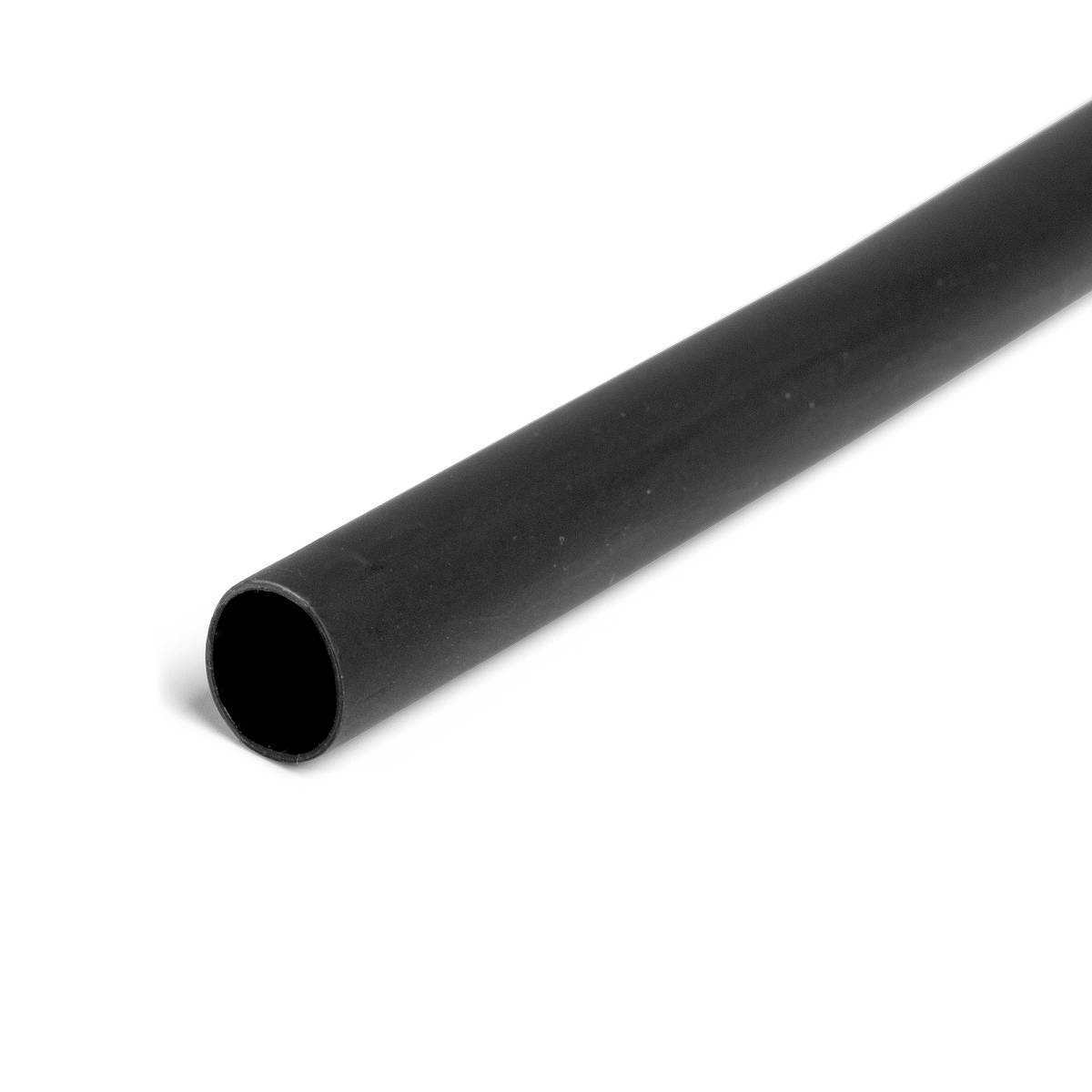

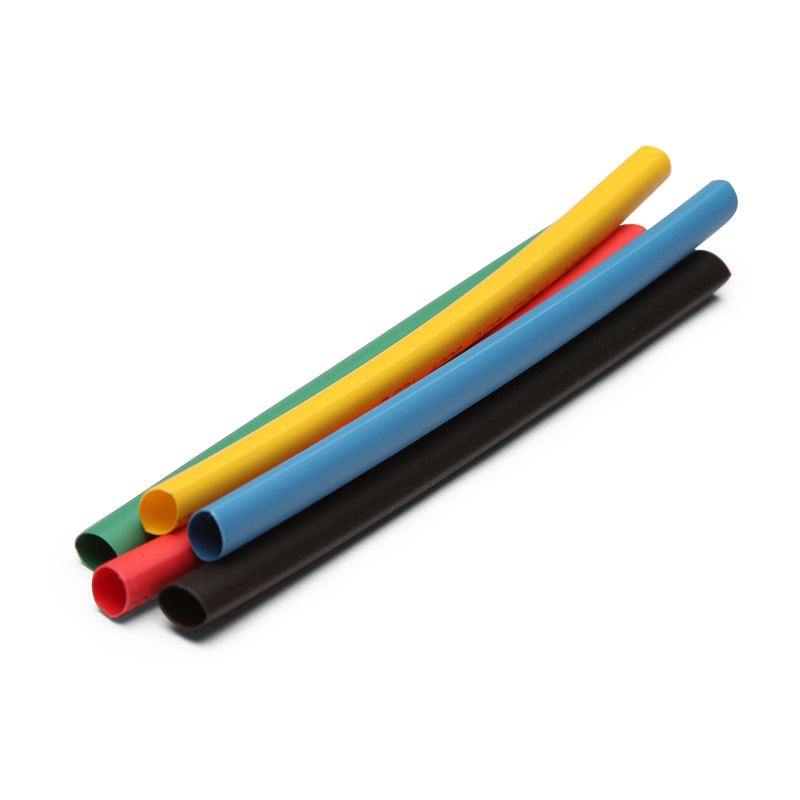

Цвет: черный, белый, красный, синий, желтый, зеленый, прозрачный
Термоусадочные трубки ТНТ обладают особой эластичностью и усаживаются при более низких температурах
Трубки в метровой нарезке идеально подходят для розничных точек продаж и экспозиции в торговых залах
Инструмент для монтажа: высокотемпературные строительные фены серии ТТ, пропановая горелка ПГ, портативные бутановые горелки марки «КВТ»

Относительное удлинение при разрыве	не менее 300%
Температура усадки	80–110 °C
Температура эксплуатации	от -55 °C до +115 °C
Прочность на растяжение	не менее 12 МПа
Электрическая прочность	не менее 15 кВ/мм
Рабочее напряжение	до 690 В
Удельное объемное электрическое сопротивление	10¹⁴ Ом*см

Эксплуатационные характеристики

Гарантийный срок хранения 10 лет

Гарантийный срок эксплуатации 3 года

Срок службы 10 лет

Документация на продукцию

Паспорт на термоусадочные трубки КВТ

Сертификация

Отказное письмо на термоусаживаемую продукцию

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
84987	ТНТ-2/1 черн	100	м	12.19
84993	ТНТ-3/1,5 черн	50	м	13.41
84317	ТНТ-4/2 черн	50	м	15.65
84319	ТНТ-6/3 черн	20	м	21.75
84320	ТНТ-8/4 черн	20	м	31.90
84321	ТНТ-10/5 черн	20	м	37.17
84322	ТНТ-12/6 черн	20	м	39.38
84323	ТНТ-16/8 черн	10	м	67.15
84324	ТНТ-20/10 черн	10	м	78.02
85000	ТНТ-25/12.5 черн	10	м	115.01
84325	ТНТ-30/15 черн	5	м	163.98
84326	ТНТ-40/20 черн	5	м	208.47
85006	ТНТ-50/25 черн	5	м	291.58
84327	ТНТ-60/30 черн	5	м	382.80
84982	ТНТ-2/1 желт	100	м	11.31
84983	ТНТ-2/1 зел	100	м	11.31
84984	ТНТ-2/1 красн	100	м	11.31
84985	ТНТ-2/1 син	100	м	11.31
84988	ТНТ-3/1,5 желт	50	м	12.79
84989	ТНТ-3/1,5 зел	50	м	12.79
84990	ТНТ-3/1,5 красн	50	м	12.79
84991	ТНТ-3/1,5 син	50	м	12.79
82967	ТНТ-4/2 желт	50	м	16.24
82968	ТНТ-4/2 зел	50	м	16.24
82969	ТНТ-4/2 красн	50	м	16.24
82970	ТНТ-4/2 син	50	м	16.24
82960	ТНТ-4/2 бел	50	м	16.24
82971	ТНТ-6/3 желт	20	м	20.78
82972	ТНТ-6/3 зел	20	м	20.78
82973	ТНТ-6/3 красн	20	м	20.78
82974	ТНТ-6/3 син	20	м	20.78
82961	ТНТ-6/3 бел	20	м	20.78
82975	ТНТ-8/4 желт	20	м	33.50
82976	ТНТ-8/4 зел	20	м	33.50
82977	ТНТ-8/4 красн	20	м	33.50
82978	ТНТ-8/4 син	20	м	33.50
82962	ТНТ-8/4 бел	20	м	33.50
82979	ТНТ-10/5 желт	20	м	38.45
82980	ТНТ-10/5 зел	20	м	38.45
82981	ТНТ-10/5 красн	20	м	38.45
82982	ТНТ-10/5 син	20	м	38.45
82963	ТНТ-10/5 бел	20	м	38.45
82983	ТНТ-12/6 желт	20	м	40.77
82984	ТНТ-12/6 зел	20	м	40.77
82985	ТНТ-12/6 красн	20	м	40.77
82986	ТНТ-12/6 син	20	м	40.77
82964	ТНТ-12/6 бел	20	м	40.77
82987	ТНТ-16/8 желт	10	м	65.32
82988	ТНТ-16/8 зел	10	м	65.32
82989	ТНТ-16/8 красн	10	м	65.32
82990	ТНТ-16/8 син	10	м	65.32
82965	ТНТ-16/8 бел	10	м	65.32
82991	ТНТ-20/10 желт	10	м	81.34
82992	ТНТ-20/10 зел	10	м	81.34
82993	ТНТ-20/10 красн	10	м	81.34
82994	ТНТ-20/10 син	10	м	81.34
82966	ТНТ-20/10 бел	10	м	81.34
84994	ТНТ-25/12.5 желт	10	м	122.40
84996	ТНТ-25/12.5 зел	10	м	122.40
84997	ТНТ-25/12.5 красн	10	м	122.40
84998	ТНТ-25/12.5 син	10	м	122.40
82995	ТНТ-30/15 желт	5	м	139.89
82996	ТНТ-30/15 зел	5	м	139.89
82997	ТНТ-30/15 красн	5	м	139.89
82998	ТНТ-30/15 син	5	м	139.89
82999	ТНТ-40/20 желт	5	м	182.15
83000	ТНТ-40/20 зел	5	м	182.15
83001	ТНТ-40/20 красн	5	м	182.15
83002	ТНТ-40/20 син	5	м	182.15
85001	ТНТ-50/25 желт	5	м	297.29
85002	ТНТ-50/25 зел	5	м	297.29
85003	ТНТ-50/25 красн	5	м	297.29
85004	ТНТ-50/25 син	5	м	297.29
83003	ТНТ-60/30 желт	5	м	350.38
83004	ТНТ-60/30 зел	5	м	350.38
83005	ТНТ-60/30 красн	5	м	350.38
83006	ТНТ-60/30 син	5	м	350.38

Всего позиций: 77

SKU	товарные позиции	Тип трубки	Рабочее напряжение, до (кВ)	Диаметр до усадки, мм	Диаметр после усадки, мм	Коэффициент усадки	Материал
84987	ТНТ-2/1 черн	без клеевого слоя	0.69	2	1	2:1	полиолефин
84993	ТНТ-3/1,5 черн	без клеевого слоя	0.69	3	1.5	2:1	полиолефин
84317	ТНТ-4/2 черн	без клеевого слоя	0.69	4	2	2:1	полиолефин
84319	ТНТ-6/3 черн	без клеевого слоя	0.69	6	3	2:1	полиолефин
84320	ТНТ-8/4 черн	без клеевого слоя	0.69	8	4	2:1	полиолефин
84321	ТНТ-10/5 черн	без клеевого слоя	0.69	10	5	2:1	полиолефин
84322	ТНТ-12/6 черн	без клеевого слоя	0.69	12	6	2:1	полиолефин
84323	ТНТ-16/8 черн	без клеевого слоя	0.69	16	8	2:1	полиолефин
84324	ТНТ-20/10 черн	без клеевого слоя	0.69	20	10	2:1	полиолефин
85000	ТНТ-25/12.5 черн	без клеевого слоя	0.69	25	12.5	2:1	полиолефин
84325	ТНТ-30/15 черн	без клеевого слоя	0.69	30	15	2:1	полиолефин
84326	ТНТ-40/20 черн	без клеевого слоя	0.69	40	20	2:1	полиолефин
85006	ТНТ-50/25 черн	без клеевого слоя	0.69	50	25	2:1	полиолефин
84327	ТНТ-60/30 черн	без клеевого слоя	0.69	60	30	2:1	полиолефин
84982	ТНТ-2/1 желт	без клеевого слоя	0.69	2	1	2:1	полиолефин
84983	ТНТ-2/1 зел	без клеевого слоя	0.69	2	1	2:1	полиолефин
84984	ТНТ-2/1 красн	без клеевого слоя	0.69	2	1	2:1	полиолефин
84985	ТНТ-2/1 син	без клеевого слоя	0.69	2	1	2:1	полиолефин
84988	ТНТ-3/1,5 желт	без клеевого слоя	0.69	3	1.5	2:1	полиолефин
84989	ТНТ-3/1,5 зел	без клеевого слоя	0.69	3	1.5	2:1	полиолефин
84990	ТНТ-3/1,5 красн	без клеевого слоя	0.69	3	1.5	2:1	полиолефин
84991	ТНТ-3/1,5 син	без клеевого слоя	0.69	3	1.5	2:1	полиолефин
82967	ТНТ-4/2 желт	без клеевого слоя	0.69	4	2	2:1	полиолефин
82968	ТНТ-4/2 зел	без клеевого слоя	0.69	4	2	2:1	полиолефин
82969	ТНТ-4/2 красн	без клеевого слоя	0.69	4	2	2:1	полиолефин
82970	ТНТ-4/2 син	без клеевого слоя	0.69	4	2	2:1	полиолефин
82960	ТНТ-4/2 бел	без клеевого слоя	0.69	4	2	2:1	полиолефин
82971	ТНТ-6/3 желт	без клеевого слоя	0.69	6	3	2:1	полиолефин
82972	ТНТ-6/3 зел	без клеевого слоя	0.69	6	3	2:1	полиолефин
82973	ТНТ-6/3 красн	без клеевого слоя	0.69	6	3	2:1	полиолефин
82974	ТНТ-6/3 син	без клеевого слоя	0.69	6	3	2:1	полиолефин
82961	ТНТ-6/3 бел	без клеевого слоя	0.69	6	3	2:1	полиолефин
82975	ТНТ-8/4 желт	без клеевого слоя	0.69	8	4	2:1	полиолефин
82976	ТНТ-8/4 зел	без клеевого слоя	0.69	8	4	2:1	полиолефин
82977	ТНТ-8/4 красн	без клеевого слоя	0.69	8	4	2:1	полиолефин
82978	ТНТ-8/4 син	без клеевого слоя	0.69	8	4	2:1	полиолефин
82962	ТНТ-8/4 бел	без клеевого слоя	0.69	8	4	2:1	полиолефин
82979	ТНТ-10/5 желт	без клеевого слоя	0.69	10	5	2:1	полиолефин
82980	ТНТ-10/5 зел	без клеевого слоя	0.69	10	5	2:1	полиолефин
82981	ТНТ-10/5 красн	без клеевого слоя	0.69	10	5	2:1	полиолефин
82982	ТНТ-10/5 син	без клеевого слоя	0.69	10	5	2:1	полиолефин
82963	ТНТ-10/5 бел	без клеевого слоя	0.69	10	5	2:1	полиолефин
82983	ТНТ-12/6 желт	без клеевого слоя	0.69	12	6	2:1	полиолефин
82984	ТНТ-12/6 зел	без клеевого слоя	0.69	12	6	2:1	полиолефин
82985	ТНТ-12/6 красн	без клеевого слоя	0.69	12	6	2:1	полиолефин
82986	ТНТ-12/6 син	без клеевого слоя	0.69	12	6	2:1	полиолефин
82964	ТНТ-12/6 бел	без клеевого слоя	0.69	12	6	2:1	полиолефин
82987	ТНТ-16/8 желт	без клеевого слоя	0.69	16	8	2:1	полиолефин
82988	ТНТ-16/8 зел	без клеевого слоя	0.69	16	8	2:1	полиолефин
82989	ТНТ-16/8 красн	без клеевого слоя	0.69	16	8	2:1	полиолефин
82990	ТНТ-16/8 син	без клеевого слоя	0.69	16	8	2:1	полиолефин
82965	ТНТ-16/8 бел	без клеевого слоя	0.69	16	8	2:1	полиолефин
82991	ТНТ-20/10 желт	без клеевого слоя	0.69	20	10	2:1	полиолефин
82992	ТНТ-20/10 зел	без клеевого слоя	0.69	20	10	2:1	полиолефин
82993	ТНТ-20/10 красн	без клеевого слоя	0.69	20	10	2:1	полиолефин
82994	ТНТ-20/10 син	без клеевого слоя	0.69	20	10	2:1	полиолефин
82966	ТНТ-20/10 бел	без клеевого слоя	0.69	20	10	2:1	полиолефин
84994	ТНТ-25/12.5 желт	без клеевого слоя	0.69	25	12.5	2:1	полиолефин
84996	ТНТ-25/12.5 зел	без клеевого слоя	0.69	25	12.5	2:1	полиолефин
84997	ТНТ-25/12.5 красн	без клеевого слоя	0.69	25	12.5	2:1	полиолефин
84998	ТНТ-25/12.5 син	без клеевого слоя	0.69	25	12.5	2:1	полиолефин
82995	ТНТ-30/15 желт	без клеевого слоя	0.69	30	15	2:1	полиолефин
82996	ТНТ-30/15 зел	без клеевого слоя	0.69	30	15	2:1	полиолефин
82997	ТНТ-30/15 красн	без клеевого слоя	0.69	30	15	2:1	полиолефин
82998	ТНТ-30/15 син	без клеевого слоя	0.69	30	15	2:1	полиолефин
82999	ТНТ-40/20 желт	без клеевого слоя	0.69	40	20	2:1	полиолефин
83000	ТНТ-40/20 зел	без клеевого слоя	0.69	40	20	2:1	полиолефин
83001	ТНТ-40/20 красн	без клеевого слоя	0.69	40	20	2:1	полиолефин
83002	ТНТ-40/20 син	без клеевого слоя	0.69	40	20	2:1	полиолефин
85001	ТНТ-50/25 желт	без клеевого слоя	0.69	50	25	2:1	полиолефин
85002	ТНТ-50/25 зел	без клеевого слоя	0.69	50	25	2:1	полиолефин
85003	ТНТ-50/25 красн	без клеевого слоя	0.69	50	25	2:1	полиолефин
85004	ТНТ-50/25 син	без клеевого слоя	0.69	50	25	2:1	полиолефин
83003	ТНТ-60/30 желт	без клеевого слоя	0.69	60	30	2:1	полиолефин
83004	ТНТ-60/30 зел	без клеевого слоя	0.69	60	30	2:1	полиолефин
83005	ТНТ-60/30 красн	без клеевого слоя	0.69	60	30	2:1	полиолефин
83006	ТНТ-60/30 син	без клеевого слоя	0.69	60	30	2:1	полиолефин

Всего позиций: 77

SKU	товарные позиции	S	D	d
84987	ТНТ-2/1 черн	0.4	2	1
84993	ТНТ-3/1,5 черн	0.5	3	1.5
84317	ТНТ-4/2 черн	0.5	4	2
84319	ТНТ-6/3 черн	0.5	6	3
84320	ТНТ-8/4 черн	0.5	8	4
84321	ТНТ-10/5 черн	0.6	10	5
84322	ТНТ-12/6 черн	0.6	12	6
84323	ТНТ-16/8 черн	0.8	16	8
84324	ТНТ-20/10 черн	0.8	20	10
85000	ТНТ-25/12.5 черн	1	25	12.5
84325	ТНТ-30/15 черн	1	30	15
84326	ТНТ-40/20 черн	1.1	40	20
85006	ТНТ-50/25 черн	1.1	50	25
84327	ТНТ-60/30 черн	1.2	60	30
84982	ТНТ-2/1 желт	0.4	2	1
84983	ТНТ-2/1 зел	0.4	2	1
84984	ТНТ-2/1 красн	0.4	2	1
84985	ТНТ-2/1 син	0.4	2	1
84988	ТНТ-3/1,5 желт	0.5	3	1.5
84989	ТНТ-3/1,5 зел	0.5	3	1.5
84990	ТНТ-3/1,5 красн	0.5	3	1.5
84991	ТНТ-3/1,5 син	0.5	3	1.5
82967	ТНТ-4/2 желт	0.5	4	2
82968	ТНТ-4/2 зел	0.5	4	2
82969	ТНТ-4/2 красн	0.5	4	2
82970	ТНТ-4/2 син	0.5	4	2
82960	ТНТ-4/2 бел	0.5	6	3
82971	ТНТ-6/3 желт	0.5	6	3
82972	ТНТ-6/3 зел	0.5	6	3
82973	ТНТ-6/3 красн	0.5	6	3
82974	ТНТ-6/3 син	0.5	6	3
82961	ТНТ-6/3 бел	0.5	6	3
82975	ТНТ-8/4 желт	0.5	8	4
82976	ТНТ-8/4 зел	0.5	8	4
82977	ТНТ-8/4 красн	0.5	8	4
82978	ТНТ-8/4 син	0.5	8	4
82962	ТНТ-8/4 бел	0.5	8	4
82979	ТНТ-10/5 желт	0.6	10	5
82980	ТНТ-10/5 зел	0.6	10	5
82981	ТНТ-10/5 красн	0.6	10	5
82982	ТНТ-10/5 син	0.6	10	5
82963	ТНТ-10/5 бел	0.6	10	5
82983	ТНТ-12/6 желт	0.6	12	6
82984	ТНТ-12/6 зел	0.6	12	6
82985	ТНТ-12/6 красн	0.6	12	6
82986	ТНТ-12/6 син	0.6	12	6
82964	ТНТ-12/6 бел	0.6	12	6
82987	ТНТ-16/8 желт	0.8	16	8
82988	ТНТ-16/8 зел	0.8	16	8
82989	ТНТ-16/8 красн	0.8	16	8
82990	ТНТ-16/8 син	0.8	16	8
82965	ТНТ-16/8 бел	0.8	16	8
82991	ТНТ-20/10 желт	0.8	20	10
82992	ТНТ-20/10 зел	0.8	20	10
82993	ТНТ-20/10 красн	0.8	20	10
82994	ТНТ-20/10 син	0.8	20	10
82966	ТНТ-20/10 бел	0.8	20	10
84994	ТНТ-25/12.5 желт	1	25	12.5
84996	ТНТ-25/12.5 зел	1	25	12.5
84997	ТНТ-25/12.5 красн	1	25	12.5
84998	ТНТ-25/12.5 син	1	25	12.5
82995	ТНТ-30/15 желт	1	30	15
82996	ТНТ-30/15 зел	1	30	15
82997	ТНТ-30/15 красн	1	30	15
82998	ТНТ-30/15 син	1	30	15
82999	ТНТ-40/20 желт	1.1	40	20
83000	ТНТ-40/20 зел	1.1	40	20
83001	ТНТ-40/20 красн	1.1	40	20
83002	ТНТ-40/20 син	1.1	40	20
85001	ТНТ-50/25 желт	1.1	50	25
85002	ТНТ-50/25 зел	1.1	50	25
85003	ТНТ-50/25 красн	1.1	50	25
85004	ТНТ-50/25 син	1.1	50	25
83003	ТНТ-60/30 желт	1.2	60	30
83004	ТНТ-60/30 зел	1.2	60	30
83005	ТНТ-60/30 красн	1.2	60	30
83006	ТНТ-60/30 син	1.2	60	30

Всего позиций: 77

SKU	товарные позиции	.stp
84987	ТНТ-2/1 черн
84993	ТНТ-3/1,5 черн
84317	ТНТ-4/2 черн
84319	ТНТ-6/3 черн
84320	ТНТ-8/4 черн
84321	ТНТ-10/5 черн
84322	ТНТ-12/6 черн
84323	ТНТ-16/8 черн
84324	ТНТ-20/10 черн
85000	ТНТ-25/12.5 черн
84325	ТНТ-30/15 черн
84326	ТНТ-40/20 черн
85006	ТНТ-50/25 черн
84327	ТНТ-60/30 черн
84982	ТНТ-2/1 желт
84983	ТНТ-2/1 зел
84984	ТНТ-2/1 красн
84985	ТНТ-2/1 син
84988	ТНТ-3/1,5 желт
84989	ТНТ-3/1,5 зел
84990	ТНТ-3/1,5 красн
84991	ТНТ-3/1,5 син
82967	ТНТ-4/2 желт
82968	ТНТ-4/2 зел
82969	ТНТ-4/2 красн
82970	ТНТ-4/2 син
82960	ТНТ-4/2 бел
82971	ТНТ-6/3 желт
82972	ТНТ-6/3 зел
82973	ТНТ-6/3 красн
82974	ТНТ-6/3 син
82961	ТНТ-6/3 бел
82975	ТНТ-8/4 желт
82976	ТНТ-8/4 зел
82977	ТНТ-8/4 красн
82978	ТНТ-8/4 син
82962	ТНТ-8/4 бел
82979	ТНТ-10/5 желт
82980	ТНТ-10/5 зел
82981	ТНТ-10/5 красн
82982	ТНТ-10/5 син
82963	ТНТ-10/5 бел
82983	ТНТ-12/6 желт
82984	ТНТ-12/6 зел
82985	ТНТ-12/6 красн
82986	ТНТ-12/6 син
82964	ТНТ-12/6 бел
82987	ТНТ-16/8 желт
82988	ТНТ-16/8 зел
82989	ТНТ-16/8 красн
82990	ТНТ-16/8 син
82965	ТНТ-16/8 бел
82991	ТНТ-20/10 желт
82992	ТНТ-20/10 зел
82993	ТНТ-20/10 красн
82994	ТНТ-20/10 син
82966	ТНТ-20/10 бел
84994	ТНТ-25/12.5 желт
84996	ТНТ-25/12.5 зел
84997	ТНТ-25/12.5 красн
84998	ТНТ-25/12.5 син
82995	ТНТ-30/15 желт
82996	ТНТ-30/15 зел
82997	ТНТ-30/15 красн
82998	ТНТ-30/15 син
82999	ТНТ-40/20 желт
83000	ТНТ-40/20 зел
83001	ТНТ-40/20 красн
83002	ТНТ-40/20 син
85001	ТНТ-50/25 желт
85002	ТНТ-50/25 зел
85003	ТНТ-50/25 красн
85004	ТНТ-50/25 син
83003	ТНТ-60/30 желт
83004	ТНТ-60/30 зел
83005	ТНТ-60/30 красн
83006	ТНТ-60/30 син

Всего позиций: 77

В чем отличие термоусаживаемой трубки от обычного кембрика?

И термоусаживаемая трубка и трубка ТВ-40 (кембрик) функционально предназначены для защиты и изоляции электрических соединений. В отличии от кембрика, сделанного из ПВХ, материал термоусаживаемой трубки производства «КВТ» — полиолефин, что делает термоусаживаемую трубку более экологичной и привлекательной для электротехнической отрасли. Термоусаживаемая трубка, благодаря процессу поперечной сшивки обладает повышенной химической и термической стойкостью. После термоусадки трубка не оставляет зазоров между изолируемой поверхностью и самой термоусаживаемой трубкой, что в случае применения кембрика невозможно. Таким образом: быстрота, удобство, технологичность и надежность монтажа термоусаживаемой трубки оставляет далеко позади морально устаревший кембрик.

Что означает «нг» в наименовании термоусаживаемой трубки?

Индекс «нг» расшифровывается как: «н» – не поддерживает, «г» – горение. Трубка со свойствами «нг» является самозатухающей при отсутствии внешнего источника горения. Среди ассортиментной линейки термоусаживаемых трубок «КВТ» из негорючего материала сделаны трубки ТУТнг, ТТК(3:1), ТТК(4:1) и другие виды термоусаживаемых трубок. Свойство самозатухания обусловлено вводом антипиренов в композиционный состав полимера, из которого изготовляется трубка. Антипирены препятствуют поступлению кислорода, что и останавливает процесс горения. В последнее время значительно ужесточились требования, предъявляемые к пожарной безопасности зданий, в том числе и в электрике. Для недопущения распространения огня кабели и провода, прокладываемые внутри зданий должны обладать свойствами «нг». А поскольку изоляция кабеля – «нг» то и термоусаживаемая трубка, применяемая для изоляции соединений на этих кабелях также не должна поддерживать горение.

Можно ли применять термоусаживаемую трубку для изоляции соединений проводов?

Функция изоляции электрических соединений является основной функцией термоусаживаемой трубки. На электроизоляционные свойства трубки влияют такие факторы как: материал трубки, толщина ее стенок и рабочее напряжение. Композиционный состав полимера, из которого изготовляется трубка «КВТ», обладает значительной электрической прочностью и может применяться без ограничения для изоляции контактных соединений с напряжением до 600 В.

Для чего нужна термоусаживаемая трубка с клеевым подслоем, и можно ли обойтись обычной трубкой?

В отличие от стандартной термоусаживаемой трубки ТУТнг, двухслойная термоусаживаемая трубка ТТК с клеевым подслоем обеспечивает полную герметизацию изолируемого объекта. При температурном воздействии клеевая трубка не только уменьшается в размере и усаживается, но и благодаря расплавлению клеевого подслоя, образуется хорошая адгезия практически к любым поверхностям. Избыток клея выступает по краям трубки, тем самым дополнительно запечатывая и герметизируя контур. Таким образом, при предъявлении особых требований к герметичности, обойтись без термоусаживаемой трубки с клеевым подслоем невозможно. И, напротив, если требований к герметичности нет, то вполне можно использовать обычную термоусаживаемую трубку без клея. Обратим внимание также на тот факт, что клеевая трубка имеет более высокий коэффициент усадки (3:1; 4:1; 6:1) по сравнению со стандартной (2:1), имеет большую толщину стенок и рассчитана на напряжение до 1 кВ включительно.

Как правильно выбрать термоусаживаемую трубку?

При выборе термоусаживаемой трубки необходимо в первую очередь знать диаметр поверхности, на которую будет усаживаться трубка. Для трубки с коэффициентом 2:1 необходимо руководствоваться правилом 80:20 при ее выборе. Согласно этому правилу, трубка должна быть усажена не менее чем на 20% и не более чем 80% от полного номинального диапазона усадки. Другим словами внутренний диаметр трубки до усадки должен быть больше, чем основание, на которое будет производиться усадка на 10-20%, а после усадки должен быть меньше диаметра основания на 10-20%. При этих условиях будет обеспечено плотное прилегание трубки к изделию.

Всегда покупал у Вас трубку ТУТнг 6/3. Трубка из очередной поставки плохо натягивается на штекер…

Термоусаживаемая трубка не предназначена для того что бы ее натягивали вообще! Трубка должна свободно заходить на любую изолируемую поверхность. Диаметр штекера или любого другого изделия, на которое будет устанавливаться трубка должен быть как минимум на 20% меньше диаметра трубки до усадки. Устанавливать термоусаживаемую трубку в натяг запрещено! Размеры термоусаживаемой трубки указанные в каталоге являются номинальными размерами. Это значит, что в состоянии до усадки внутренний диаметр трубки должен быть не меньше 6 мм. Как правило, фактический размер трубки производства «КВТ» с коэффициентом 2:1 находится в диапазоне от 6 до 6.5 мм.

Почему Цветная трубка одного и того же размера дороже черной?

Различие в стоимости черной и цветной трубки связаны с особенностями технологического процесса. Термоусаживаемая трубка производиться в несколько стадий: экструзия, сшивка, раздувка. При запуске в экструдере трубки нового цвета необходима так называемая «чистка» шнека от остатков материала предыдущего цвета. Подобная чистка образует не утилизируемый отход, который не может не влиять на себестоимость цветной термоусаживаемой трубки.

Что такое коэффициент усадки и на что это влияет?

Коэффициент усадки — это отношение диаметра термоусаживаемой трубки до усадки (в состоянии поставки) к ее диаметру после свободной усадки. Другими словами диаметр трубки с коэффициентом усадки 2:1 уменьшается в 2 раза, трубки 3:1 - соответственно в три раза, а 4:1 — в четыре. Чем больше коэффициент усадки, тем сложнее термоусаживаемая трубка в изготовлении, и тем более универсальна и эффективна в применении. При больших перепадах в диаметрах изолируемых поверхностей термоусаживаемая трубка с большим коэффициентом усадки незаменима.

Какой инструмент нужен для работы с термоусаживаемой трубкой?

Оптимальным инструментом для монтажа термоусаживаемой трубки служит высокотемпературный фен. Профессиональный фен для термоусадки обеспечивает быстрый, качественный и «щадящий» монтаж тонкостенной термоусаживаемой трубки с возможностью контроля температуры нагрева и скорости усадки. Следует избегать использования открытого пламени для усадки термоусаживаемых трубок.

Можно ли усаживать термоусаживаемую трубку пламенем горелки?

Газовая горелка – незаменимый инструмент для монтажа кабельных термоусаживаемых муфт, а так же среднестенных и толстостенных трубок и кожухов. В случае использования газовой горелки для тонкостенных трубок типа ТУТнг, при неаккуратном обращении с пламенем, возможны перегрев и повреждения термоусаживаемой трубки (поджоги). Для монтажа термоусаживаемых трубок ТУТ и ТУТнг рекомендован монтаж при помощи высокотемпературного фена. При наличии электропитания, конечно.

Чем отличается термоусадочная трубка от термоусаживаемой трубки?

Ничем. Термоусадочная и термоусаживаемая трубка — часто встречающиеся синонимические названия одного и того же продукта. Помимо этого, имеют хождение и более экзотические названия: «термоусадка»; «термотрубка»; «термокембрик»; «термоусадочный кембрик».

Как правильно усаживать трубку?

Термоусаживаемая трубка проста в использовании и не требует глубоких, специальных знаний при ее применении. Но, тем не менее, существуют простые правила, при соблюдении которых, работать с термоусаживаемой трубкой будет удобно, быстро и просто. Подробнее смотри: «Требования к технологии монтажа термоусаживаемых трубок».

Отрезал кусок трубки длиной 20 см, после усадки длина уменьшилась до 18 см. Почему?

Термоусаживаемая трубка помимо радиальной усадки имеет еще и продольную усадку. Чем больше диаметр трубки, тем больше ее продольная усадка, которая может достигать 15%. Продольная усадка зависит от многих факторов, таких как композиционный состав материала, из которого выполнена трубка, технология расширения (раздувки), длина отрезка усаживаемой трубки, ее диаметр и техника монтажа. Кроме того, при значительных перепадах в диаметрах изолируемых поверхностей трубка может уменьшаться в длине за счет компенсации перепада высот. Для уменьшения степени продольной усадки рекомендована усадка трубки в направлении от одного конца трубки к другому. Для определения фактической степени продольной усадки мы рекомендуем предварительно провести усадку мерного отрезка. Нарезка трубки на монтажные куски должна производиться по результатам тестирования.

Что такое «память формы»?

Та термоусаживаемая трубка, которая попадает в руки потребителя, первоначально имела совсем другие размеры. Перед этим, трубка прошла несколько производственных этапов: экструдирование, облучение, нагревание и растяжение (раздувку). В процессе монтажа трубка усаживается при помощи термофена или газовой горелки, возвращаясь к своей первоначальной форме и размерам. Это и есть суть феномена, называемого «память формы».

Чем усадить термоусаживаемые трубки?

Газовые паяльники XZ-1 и XZ-2 mini (КВТ)

Газовые горелки (КВТ)

Как выбрать термоусаживаемую трубку

Обзор термоусаживаемых трубок КВТ

Термоусадочные трубки ТНТ – новая разработка электротехнического завода «КВТ». Трубки ТНТ (КВТ) с коэффициентом усадки 2:1 обладают всеми преимуществами известных и популярных термоусаживаемых трубок ТУТ (HF) (стандартизированная и равномерная толщина стенок, отсутствие галогенов HF, устойчивость к ультрафиолету), а также имеют ряд превосходящих свойств.

Улучшенный композиционный состав трубки ТНТ, при сохранении нетоксичности, позволил добиться большей гибкости и эластичности, меньшей температуры усадки (от 70°-80°С). Трубки ТНТ от «КВТ» не содержат галогенов и соответствуют международному стандарту ROHS.

Термоусадочные трубки ТНТ поставляются в метровой нарезке, а также в наборах «Монохром» и « Колорит» с фасовкой трубок по 100мм длиной. Такая форма упаковки как нельзя лучше подходит для экспозиции в розничных точках продаж и удобна для конечного покупателя. Диапазон типоразмеров и цветов (черный, белый, красный, синий, желтый, зелёный) подобран с учетом практически всех возможных потребностей покупателей.

В тех случаях, когда строгие требования по безвредности для человека и животных в случае пожара предъявляются не только к проводам и кабелям, но и к монтируемым на них термоусадочным трубкам, а объем их потребления не так велик, как на промышленных производствах, трубка ТНТ завода «КВТ» является оптимальным выбором.

Несмотря на то, что оба типа термоусадочных трубок ТНТ (КВТ) и ТУТ (HF) являются трубками общепромышленного назначения и широкого использования , трубки ТНТ больше ориентированы на конечного потребителя благодаря своим уникальным характеристикам и форме поставки в мерных отрезках.
