нг-LS

Термоусадочные трубки в метровой нарезке с коэффициентом усадки 2:1

тип: ТНТнг-LS

Не поддерживает горение
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Усадка строительным феном
Диапазон усадки 2:1 при 80°
Малодымные при горении

(ТУ 2247-011-79523310-2006)

Предназначены для изоляции и антикоррозионной защиты электрических соединений, бандажирования кабелей и проводов
Форма поставки: нарезка в трубках по 1 м
Коэффициент усадки: 2:1
Материал: полиолефин, не содержит галогенов (кроме прозрачных трубок)
Материал трубок не поддерживает горение и отличается низким индексом дымовыделения «нг-LS»

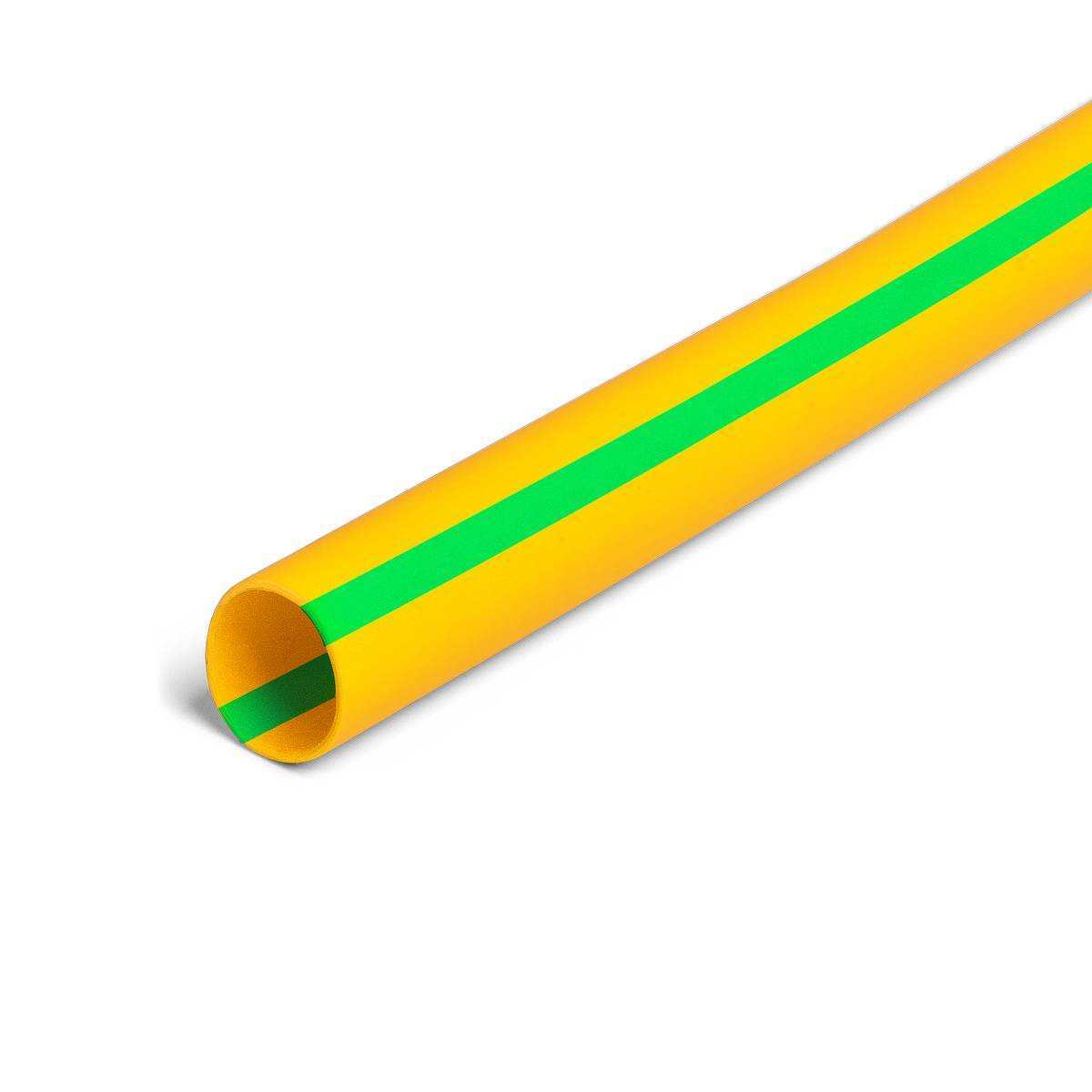

Цвет: желто-зеленый
Термоусадочные трубки ТНТ обладают особой эластичностью по сравнению со стандартными трубками ТУТ нг и усаживаются при более низких температурах
Трубки в метровой нарезке идеально подходят для розничных точек продаж и экспозиции в торговых залах
Инструмент для монтажа: высокотемпературные строительные фены серии ТТ, пропановая горелка ПГ, портативные бутановые горелки марки «КВТ»

Относительное удлинение при разрыве	не менее 300%
Температура усадки	80–110 °C
Температура эксплуатации	от -55 °C до +115 °C
Прочность на растяжение	не менее 12 МПа
Электрическая прочность	не менее 15 кВ/мм
Рабочее напряжение	до 690 В
Удельное объемное электрическое сопротивление	10¹⁴ Ом*см

Эксплуатационные характеристики

Гарантийный срок хранения 10 лет

Гарантийный срок эксплуатации 3 года

Срок службы 10 лет

Документация на продукцию

Паспорт на термоусадочные трубки КВТ

Сертификация

Отказное письмо на термоусаживаемую продукцию

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
72432	ТНТ нг-LS-4/2 ж/з	50	м	29.54
72433	ТНТ нг-LS-6/3 ж/з	20	м	37.72
72434	ТНТ нг-LS-8/4 ж/з	20	м	47.29
72435	ТНТ нг-LS-10/5 ж/з	20	м	56.32
72436	ТНТ нг-LS-12/6 ж/з	20	м	67.49
72437	ТНТ нг-LS-16/8 ж/з	10	м	105.94
72438	ТНТ нг-LS-20/10 ж/з	10	м	129.49
72439	ТНТ нг-LS-30/15 ж/з	5	м	251.91
72440	ТНТ нг-LS-40/20 ж/з	5	м	344.11
73715	ТНТ нг-LS-60/30 ж/з	5	м	544.03
84986	ТНТ нг-LS-2/1 ж/з	100	м	23.23
84992	ТНТ нг-LS-3/1.5 ж/з	50	м	26.41
84999	ТНТ нг-LS-25/12.5 ж/з	10	м	185.99
85005	ТНТ нг-LS-50/25 ж/з	5	м	437.71

Всего позиций: 14

SKU	товарные позиции	Тип трубки	Рабочее напряжение, до (кВ)	Диаметр до усадки, мм	Диаметр после усадки, мм	Коэффициент усадки	Материал
72432	ТНТ нг-LS-4/2 ж/з	без клеевого слоя	0.69	4	2	2:1	полиолефин
72433	ТНТ нг-LS-6/3 ж/з	без клеевого слоя	0.69	6	3	2:1	полиолефин
72434	ТНТ нг-LS-8/4 ж/з	без клеевого слоя	0.69	8	4	2:1	полиолефин
72435	ТНТ нг-LS-10/5 ж/з	без клеевого слоя	0.69	10	5	2:1	полиолефин
72436	ТНТ нг-LS-12/6 ж/з	без клеевого слоя	0.69	12	6	2:1	полиолефин
72437	ТНТ нг-LS-16/8 ж/з	без клеевого слоя	0.69	16	8	2:1	полиолефин
72438	ТНТ нг-LS-20/10 ж/з	без клеевого слоя	0.69	20	10	2:1	полиолефин
72439	ТНТ нг-LS-30/15 ж/з	без клеевого слоя	0.69	30	15	2:1	полиолефин
72440	ТНТ нг-LS-40/20 ж/з	без клеевого слоя	0.69	40	20	2:1	полиолефин
73715	ТНТ нг-LS-60/30 ж/з	без клеевого слоя	0.69	60	30	2:1	полиолефин
84986	ТНТ нг-LS-2/1 ж/з	без клеевого слоя	0.69	2	1	2:1	полиолефин
84992	ТНТ нг-LS-3/1.5 ж/з	без клеевого слоя	0.69	3	1.5	2:1	полиолефин
84999	ТНТ нг-LS-25/12.5 ж/з	без клеевого слоя	0.69	25	12.5	2:1	полиолефин
85005	ТНТ нг-LS-50/25 ж/з	без клеевого слоя	0.69	50	25	2:1	полиолефин

Всего позиций: 14

SKU	товарные позиции	S	D	d
72432	ТНТ нг-LS-4/2 ж/з	0.5	4	2
72433	ТНТ нг-LS-6/3 ж/з	0.5	6	3
72434	ТНТ нг-LS-8/4 ж/з	0.5	8	4
72435	ТНТ нг-LS-10/5 ж/з	0.6	10	5
72436	ТНТ нг-LS-12/6 ж/з	0.6	12	6
72437	ТНТ нг-LS-16/8 ж/з	0.8	16	8
72438	ТНТ нг-LS-20/10 ж/з	0.8	20	10
72439	ТНТ нг-LS-30/15 ж/з	1	30	15
72440	ТНТ нг-LS-40/20 ж/з	1.1	40	20
73715	ТНТ нг-LS-60/30 ж/з	1.2	60	30
84986	ТНТ нг-LS-2/1 ж/з	0.4	2	1
84992	ТНТ нг-LS-3/1.5 ж/з	0.5	3	1.5
84999	ТНТ нг-LS-25/12.5 ж/з	1	25	12.5
85005	ТНТ нг-LS-50/25 ж/з	1.1	50	25

Всего позиций: 14

SKU	товарные позиции	.stp
72432	ТНТ нг-LS-4/2 ж/з
72433	ТНТ нг-LS-6/3 ж/з
72434	ТНТ нг-LS-8/4 ж/з
72435	ТНТ нг-LS-10/5 ж/з
72436	ТНТ нг-LS-12/6 ж/з
72437	ТНТ нг-LS-16/8 ж/з
72438	ТНТ нг-LS-20/10 ж/з
72439	ТНТ нг-LS-30/15 ж/з
72440	ТНТ нг-LS-40/20 ж/з
73715	ТНТ нг-LS-60/30 ж/з
84986	ТНТ нг-LS-2/1 ж/з
84992	ТНТ нг-LS-3/1.5 ж/з
84999	ТНТ нг-LS-25/12.5 ж/з
85005	ТНТ нг-LS-50/25 ж/з

Всего позиций: 14

В чем отличие термоусаживаемой трубки от обычного кембрика?

И термоусаживаемая трубка и трубка ТВ-40 (кембрик) функционально предназначены для защиты и изоляции электрических соединений. В отличии от кембрика, сделанного из ПВХ, материал термоусаживаемой трубки производства «КВТ» — полиолефин, что делает термоусаживаемую трубку более экологичной и привлекательной для электротехнической отрасли. Термоусаживаемая трубка, благодаря процессу поперечной сшивки обладает повышенной химической и термической стойкостью. После термоусадки трубка не оставляет зазоров между изолируемой поверхностью и самой термоусаживаемой трубкой, что в случае применения кембрика невозможно. Таким образом: быстрота, удобство, технологичность и надежность монтажа термоусаживаемой трубки оставляет далеко позади морально устаревший кембрик.

Что означает «нг» в наименовании термоусаживаемой трубки?

Индекс «нг» расшифровывается как: «н» – не поддерживает, «г» – горение. Трубка со свойствами «нг» является самозатухающей при отсутствии внешнего источника горения. Среди ассортиментной линейки термоусаживаемых трубок «КВТ» из негорючего материала сделаны трубки ТУТнг, ТТК(3:1), ТТК(4:1) и другие виды термоусаживаемых трубок. Свойство самозатухания обусловлено вводом антипиренов в композиционный состав полимера, из которого изготовляется трубка. Антипирены препятствуют поступлению кислорода, что и останавливает процесс горения. В последнее время значительно ужесточились требования, предъявляемые к пожарной безопасности зданий, в том числе и в электрике. Для недопущения распространения огня кабели и провода, прокладываемые внутри зданий должны обладать свойствами «нг». А поскольку изоляция кабеля – «нг» то и термоусаживаемая трубка, применяемая для изоляции соединений на этих кабелях также не должна поддерживать горение.

Можно ли применять термоусаживаемую трубку для изоляции соединений проводов?

Функция изоляции электрических соединений является основной функцией термоусаживаемой трубки. На электроизоляционные свойства трубки влияют такие факторы как: материал трубки, толщина ее стенок и рабочее напряжение. Композиционный состав полимера, из которого изготовляется трубка «КВТ», обладает значительной электрической прочностью и может применяться без ограничения для изоляции контактных соединений с напряжением до 600 В.

Для чего нужна термоусаживаемая трубка с клеевым подслоем, и можно ли обойтись обычной трубкой?

В отличие от стандартной термоусаживаемой трубки ТУТнг, двухслойная термоусаживаемая трубка ТТК с клеевым подслоем обеспечивает полную герметизацию изолируемого объекта. При температурном воздействии клеевая трубка не только уменьшается в размере и усаживается, но и благодаря расплавлению клеевого подслоя, образуется хорошая адгезия практически к любым поверхностям. Избыток клея выступает по краям трубки, тем самым дополнительно запечатывая и герметизируя контур. Таким образом, при предъявлении особых требований к герметичности, обойтись без термоусаживаемой трубки с клеевым подслоем невозможно. И, напротив, если требований к герметичности нет, то вполне можно использовать обычную термоусаживаемую трубку без клея. Обратим внимание также на тот факт, что клеевая трубка имеет более высокий коэффициент усадки (3:1; 4:1; 6:1) по сравнению со стандартной (2:1), имеет большую толщину стенок и рассчитана на напряжение до 1 кВ включительно.

Как правильно выбрать термоусаживаемую трубку?

При выборе термоусаживаемой трубки необходимо в первую очередь знать диаметр поверхности, на которую будет усаживаться трубка. Для трубки с коэффициентом 2:1 необходимо руководствоваться правилом 80:20 при ее выборе. Согласно этому правилу, трубка должна быть усажена не менее чем на 20% и не более чем 80% от полного номинального диапазона усадки. Другим словами внутренний диаметр трубки до усадки должен быть больше, чем основание, на которое будет производиться усадка на 10-20%, а после усадки должен быть меньше диаметра основания на 10-20%. При этих условиях будет обеспечено плотное прилегание трубки к изделию.

Всегда покупал у Вас трубку ТУТнг 6/3. Трубка из очередной поставки плохо натягивается на штекер…

Термоусаживаемая трубка не предназначена для того что бы ее натягивали вообще! Трубка должна свободно заходить на любую изолируемую поверхность. Диаметр штекера или любого другого изделия, на которое будет устанавливаться трубка должен быть как минимум на 20% меньше диаметра трубки до усадки. Устанавливать термоусаживаемую трубку в натяг запрещено! Размеры термоусаживаемой трубки указанные в каталоге являются номинальными размерами. Это значит, что в состоянии до усадки внутренний диаметр трубки должен быть не меньше 6 мм. Как правило, фактический размер трубки производства «КВТ» с коэффициентом 2:1 находится в диапазоне от 6 до 6.5 мм.

Почему Цветная трубка одного и того же размера дороже черной?

Различие в стоимости черной и цветной трубки связаны с особенностями технологического процесса. Термоусаживаемая трубка производиться в несколько стадий: экструзия, сшивка, раздувка. При запуске в экструдере трубки нового цвета необходима так называемая «чистка» шнека от остатков материала предыдущего цвета. Подобная чистка образует не утилизируемый отход, который не может не влиять на себестоимость цветной термоусаживаемой трубки.

Что такое коэффициент усадки и на что это влияет?

Коэффициент усадки — это отношение диаметра термоусаживаемой трубки до усадки (в состоянии поставки) к ее диаметру после свободной усадки. Другими словами диаметр трубки с коэффициентом усадки 2:1 уменьшается в 2 раза, трубки 3:1 - соответственно в три раза, а 4:1 — в четыре. Чем больше коэффициент усадки, тем сложнее термоусаживаемая трубка в изготовлении, и тем более универсальна и эффективна в применении. При больших перепадах в диаметрах изолируемых поверхностей термоусаживаемая трубка с большим коэффициентом усадки незаменима.

Какой инструмент нужен для работы с термоусаживаемой трубкой?

Оптимальным инструментом для монтажа термоусаживаемой трубки служит высокотемпературный фен. Профессиональный фен для термоусадки обеспечивает быстрый, качественный и «щадящий» монтаж тонкостенной термоусаживаемой трубки с возможностью контроля температуры нагрева и скорости усадки. Следует избегать использования открытого пламени для усадки термоусаживаемых трубок.

Можно ли усаживать термоусаживаемую трубку пламенем горелки?

Газовая горелка – незаменимый инструмент для монтажа кабельных термоусаживаемых муфт, а так же среднестенных и толстостенных трубок и кожухов. В случае использования газовой горелки для тонкостенных трубок типа ТУТнг, при неаккуратном обращении с пламенем, возможны перегрев и повреждения термоусаживаемой трубки (поджоги). Для монтажа термоусаживаемых трубок ТУТ и ТУТнг рекомендован монтаж при помощи высокотемпературного фена. При наличии электропитания, конечно.

Чем отличается термоусадочная трубка от термоусаживаемой трубки?

Ничем. Термоусадочная и термоусаживаемая трубка — часто встречающиеся синонимические названия одного и того же продукта. Помимо этого, имеют хождение и более экзотические названия: «термоусадка»; «термотрубка»; «термокембрик»; «термоусадочный кембрик».

Как правильно усаживать трубку?

Термоусаживаемая трубка проста в использовании и не требует глубоких, специальных знаний при ее применении. Но, тем не менее, существуют простые правила, при соблюдении которых, работать с термоусаживаемой трубкой будет удобно, быстро и просто. Подробнее смотри: «Требования к технологии монтажа термоусаживаемых трубок».

Отрезал кусок трубки длиной 20 см, после усадки длина уменьшилась до 18 см. Почему?

Термоусаживаемая трубка помимо радиальной усадки имеет еще и продольную усадку. Чем больше диаметр трубки, тем больше ее продольная усадка, которая может достигать 15%. Продольная усадка зависит от многих факторов, таких как композиционный состав материала, из которого выполнена трубка, технология расширения (раздувки), длина отрезка усаживаемой трубки, ее диаметр и техника монтажа. Кроме того, при значительных перепадах в диаметрах изолируемых поверхностей трубка может уменьшаться в длине за счет компенсации перепада высот. Для уменьшения степени продольной усадки рекомендована усадка трубки в направлении от одного конца трубки к другому. Для определения фактической степени продольной усадки мы рекомендуем предварительно провести усадку мерного отрезка. Нарезка трубки на монтажные куски должна производиться по результатам тестирования.

Что такое «память формы»?

Та термоусаживаемая трубка, которая попадает в руки потребителя, первоначально имела совсем другие размеры. Перед этим, трубка прошла несколько производственных этапов: экструдирование, облучение, нагревание и растяжение (раздувку). В процессе монтажа трубка усаживается при помощи термофена или газовой горелки, возвращаясь к своей первоначальной форме и размерам. Это и есть суть феномена, называемого «память формы».

Чем усадить термоусаживаемые трубки?

Газовые паяльники XZ-1 и XZ-2 mini (КВТ)

Газовые горелки (КВТ)

Как выбрать термоусаживаемую трубку

Обзор термоусаживаемых трубок КВТ

Термоусадочные трубки ТНТ нг-LS – новая разработка электротехнического завода «КВТ». Трубки ТНТнг-LS (КВТ) с коэффициентом усадки 2:1 обладают всеми преимуществами известных и популярных термоусаживаемых трубок ТНТнг-LS (стандартизированная и равномерная толщина стенок, свойства подавления горения, устойчивость к ультрафиолету), а также имеют ряд превосходящих свойств.

Улучшенный композиционный состав трубки ТНТнг-LS, при сохранении негорючести и нетоксичности, позволил добиться большей гибкости и эластичности, меньшей температуры усадки (от 70°-80°С) и пониженного дымовыделения. Трубки ТНТнг-LS от «КВТ» не содержат галогенов и соответствуют международному стандарту ROHS.

Термоусадочные трубки ТНТнг-LS поставляются в метровой нарезке, а также в наборах «Монохром» и « Колорит» с фасовкой трубок по 100мм длиной. Такая форма упаковки как нельзя лучше подходит для экспозиции в розничных точках продаж и удобна для конечного покупателя. Диапазон типоразмеров и цветов (черный, белый, красный, синий, желтый, зелёный, желто-зелёный) подобран с учетом практически всех возможных потребностей покупателей.

В тех случаях, когда строгие требования по безвредности для человека и животных, к низкому дымовыделению в случае пожара предъявляются не только к проводам и кабелям, но и к монтируемым на них термоусадочным трубкам, а объем их потребления не так велик, как на промышленных производствах, трубка ТНТнг-LS завода «КВТ» является оптимальным выбором.

Несмотря на то, что оба типа термоусадочных трубок ТНТ нг-LS (КВТ) и ТУТнг-LS являются трубками общепромышленного назначения и широкого использования , трубки ТНТнг-LS больше ориентированы на конечного потребителя благодаря своим уникальным характеристикам и форме поставки в мерных отрезках.
