тренд нг-LS

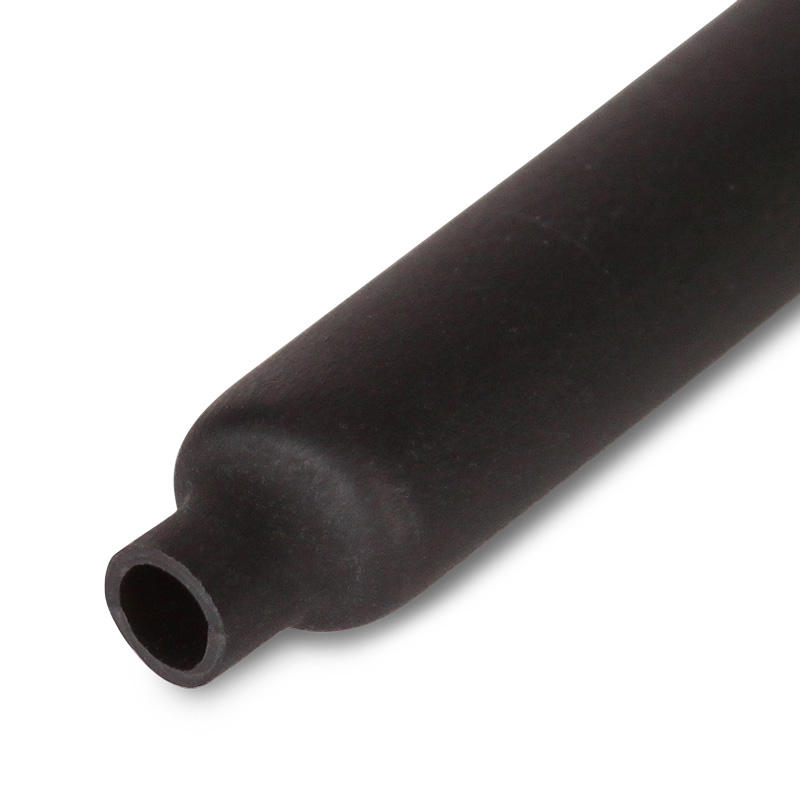

Термоусадочные трубки с коэффициентом усадки 2:1

тип: ТУТнг-LS

Не поддерживает горение
Диапазон усадки 2:1 при 90°
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Усадка строительным феном
Усадка газовой горелкой
Малодымные при горении

(ТУ 2247-011-79523310-2006)

Предназначены для изоляции и антикоррозионной защиты электрических соединений, бандажирования кабелей и проводов
Форма поcтавки: рулон
Коэффициент усадки: 2:1
Материал: полиолефин, не поддерживает горение
Цвет: черный
Обладают устойчивостью к воздействию ультрафиолетового излучения
Инструмент для монтажа: высокотемпературные строительные фены серии ТТ, пропановая горелка ПГ, портативные бутановые горелки марки «КВТ»

Относительное удлинение при разрыве	не менее 300%
Температура усадки	90-120 °С
Температура эксплуатации	от -55 °С до +125 °С
Прочность на растяжение	не менее 15 МПа
Электрическая прочность	не менее 15 кВ/мм
Рабочее напряжение	до 690 В
Удельное объемное электрическое сопротивление	10¹⁴Ом*см

Эксплуатационные характеристики

Гарантийный срок хранения 10 лет

Гарантийный срок эксплуатации 3 года

Срок службы 10 лет

Документация на продукцию

Паспорт на термоусадочные трубки КВТ

Сертификация

Отказное письмо на термоусаживаемую продукцию

Сертификат соответствия кабельных муфт и термоусадочных трубок с негорючими свойствами требованиям пожарной безопасности

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
60084	ТУТнг-LS-2/1 черн	200	м	8.22
60085	ТУТнг-LS-3/1.5 черн	200	м	11.19
60086	ТУТнг-LS-4/2 черн	200	м	14.10
60087	ТУТнг-LS-5/2.5 черн	100	м	19.11
60088	ТУТнг-LS-6/3 черн	100	м	21.26
60089	ТУТнг-LS-8/4 черн	100	м	23.52
60090	ТУТнг-LS-10/5 черн	100	м	26.99
60091	ТУТнг-LS-12/6 черн	100	м	31.17
89489	ТУТнг-LS-14/7 черн	100	м	39.28
60092	ТУТнг-LS-16/8 черн	100	м	48.56
60093	ТУТнг-LS-20/10 черн	100	м	71.00
60094	ТУТнг-LS-25/12.5 черн	50	м	98.78
60095	ТУТнг-LS-30/15 черн	50	м	129.99
60096	ТУТнг-LS-40/20 черн	50	м	178.14
60097	ТУТнг-LS-50/25 черн	25	м	245.09
60098	ТУТнг-LS-60/30 черн	25	м	340.37
92355	ТУТнг-LS-70/35 черн	25	м	393.82
60099	ТУТнг-LS-80/40 черн	25	м	455.88
60100	ТУТнг-LS-100/50 черн	25	м	591.37
60101	ТУТнг-LS-120/60 черн	25	м	778.30
84956	ТУТнг-LS-150/75 черн	10	м	1 040.93
84957	ТУТнг-LS-180/90 черн	10	м	1 421.71
92356	ТУТнг-LS-210/105 черн	10	м	1 787.87

Всего позиций: 23

SKU	товарные позиции	Тип трубки	Рабочее напряжение, до (кВ)	Диаметр до усадки, мм	Диаметр после усадки, мм	Коэффициент усадки	Материал
60084	ТУТнг-LS-2/1 черн	без клеевого слоя	0.69	2	1	2:1	полиолефин
60085	ТУТнг-LS-3/1.5 черн	без клеевого слоя	0.69	3	1.5	2:1	полиолефин
60086	ТУТнг-LS-4/2 черн	без клеевого слоя	0.69	4	2	2:1	полиолефин
60087	ТУТнг-LS-5/2.5 черн	без клеевого слоя	0.69	5	2.5	2:1	полиолефин
60088	ТУТнг-LS-6/3 черн	без клеевого слоя	0.69	6	3	2:1	полиолефин
60089	ТУТнг-LS-8/4 черн	без клеевого слоя	0.69	8	4	2:1	полиолефин
60090	ТУТнг-LS-10/5 черн	без клеевого слоя	0.69	10	5	2:1	полиолефин
60091	ТУТнг-LS-12/6 черн	без клеевого слоя	0.69	12	6	2:1	полиолефин
89489	ТУТнг-LS-14/7 черн	без клеевого слоя	0.69	14	Евро	2:1	полиолефин
60092	ТУТнг-LS-16/8 черн	без клеевого слоя	0.69	16	8	2:1	полиолефин
60093	ТУТнг-LS-20/10 черн	без клеевого слоя	0.69	20	10	2:1	полиолефин
60094	ТУТнг-LS-25/12.5 черн	без клеевого слоя	0.69	25	12.5	2:1	полиолефин
60095	ТУТнг-LS-30/15 черн	без клеевого слоя	0.69	30	15	2:1	полиолефин
60096	ТУТнг-LS-40/20 черн	без клеевого слоя	0.69	40	20	2:1	полиолефин
60097	ТУТнг-LS-50/25 черн	без клеевого слоя	0.69	50	25	2:1	полиолефин
60098	ТУТнг-LS-60/30 черн	без клеевого слоя	0.69	60	30	2:1	полиолефин
92355	ТУТнг-LS-70/35 черн	без клеевого слоя	0.69	70	35	2:1	полиолефин
60099	ТУТнг-LS-80/40 черн	без клеевого слоя	0.69	80	40	2:1	полиолефин
60100	ТУТнг-LS-100/50 черн	без клеевого слоя	0.69	100	50	2:1	полиолефин
60101	ТУТнг-LS-120/60 черн	без клеевого слоя	0.69	120	60	2:1	полиолефин
84956	ТУТнг-LS-150/75 черн	без клеевого слоя	0.69	150	75	2:1	полиолефин
84957	ТУТнг-LS-180/90 черн	без клеевого слоя	0.69	180	90	2:1	полиолефин
92356	ТУТнг-LS-210/105 черн	без клеевого слоя	0.69	210	105	2:1	полиолефин

Всего позиций: 23

SKU	товарные позиции	S	D	d
60084	ТУТнг-LS-2/1 черн	0.4	2	1
60085	ТУТнг-LS-3/1.5 черн	0.5	3	1.5
60086	ТУТнг-LS-4/2 черн	0.5	4	2
60087	ТУТнг-LS-5/2.5 черн	0.5	5	2.5
60088	ТУТнг-LS-6/3 черн	0.5	6	3
60089	ТУТнг-LS-8/4 черн	0.5	8	4
60090	ТУТнг-LS-10/5 черн	0.6	10	5
60091	ТУТнг-LS-12/6 черн	0.6	12	6
89489	ТУТнг-LS-14/7 черн	0.8	14	7
60092	ТУТнг-LS-16/8 черн	0.8	16	8
60093	ТУТнг-LS-20/10 черн	0.8	20	10
60094	ТУТнг-LS-25/12.5 черн	1	25	12.5
60095	ТУТнг-LS-30/15 черн	1	30	15
60096	ТУТнг-LS-40/20 черн	1.1	40	20
60097	ТУТнг-LS-50/25 черн	1.1	50	25
60098	ТУТнг-LS-60/30 черн	1.2	60	30
92355	ТУТнг-LS-70/35 черн	1.2	70	35
60099	ТУТнг-LS-80/40 черн	1.2	80	40
60100	ТУТнг-LS-100/50 черн	1.2	100	50
60101	ТУТнг-LS-120/60 черн	1.2	120	60
84956	ТУТнг-LS-150/75 черн	1.2	150	75
84957	ТУТнг-LS-180/90 черн	1.2	180	90
92356	ТУТнг-LS-210/105 черн	1.4	210	105

Всего позиций: 23

SKU	товарные позиции	.stp
60084	ТУТнг-LS-2/1 черн
60085	ТУТнг-LS-3/1.5 черн
60086	ТУТнг-LS-4/2 черн
60087	ТУТнг-LS-5/2.5 черн
60088	ТУТнг-LS-6/3 черн
60089	ТУТнг-LS-8/4 черн
60090	ТУТнг-LS-10/5 черн
60091	ТУТнг-LS-12/6 черн
89489	ТУТнг-LS-14/7 черн
60092	ТУТнг-LS-16/8 черн
60093	ТУТнг-LS-20/10 черн
60094	ТУТнг-LS-25/12.5 черн
60095	ТУТнг-LS-30/15 черн
60096	ТУТнг-LS-40/20 черн
60097	ТУТнг-LS-50/25 черн
60098	ТУТнг-LS-60/30 черн
92355	ТУТнг-LS-70/35 черн
60099	ТУТнг-LS-80/40 черн
60100	ТУТнг-LS-100/50 черн
60101	ТУТнг-LS-120/60 черн
84956	ТУТнг-LS-150/75 черн
84957	ТУТнг-LS-180/90 черн
92356	ТУТнг-LS-210/105 черн

Всего позиций: 23

В чем отличие термоусаживаемой трубки от обычного кембрика?

И термоусаживаемая трубка и трубка ТВ-40 (кембрик) функционально предназначены для защиты и изоляции электрических соединений. В отличии от кембрика, сделанного из ПВХ, материал термоусаживаемой трубки производства «КВТ» — полиолефин, что делает термоусаживаемую трубку более экологичной и привлекательной для электротехнической отрасли. Термоусаживаемая трубка, благодаря процессу поперечной сшивки обладает повышенной химической и термической стойкостью. После термоусадки трубка не оставляет зазоров между изолируемой поверхностью и самой термоусаживаемой трубкой, что в случае применения кембрика невозможно. Таким образом: быстрота, удобство, технологичность и надежность монтажа термоусаживаемой трубки оставляет далеко позади морально устаревший кембрик.

Что означает «нг» в наименовании термоусаживаемой трубки?

Индекс «нг» расшифровывается как: «н» – не поддерживает, «г» – горение. Трубка со свойствами «нг» является самозатухающей при отсутствии внешнего источника горения. Среди ассортиментной линейки термоусаживаемых трубок «КВТ» из негорючего материала сделаны трубки ТУТнг, ТТК(3:1), ТТК(4:1) и другие виды термоусаживаемых трубок. Свойство самозатухания обусловлено вводом антипиренов в композиционный состав полимера, из которого изготовляется трубка. Антипирены препятствуют поступлению кислорода, что и останавливает процесс горения. В последнее время значительно ужесточились требования, предъявляемые к пожарной безопасности зданий, в том числе и в электрике. Для недопущения распространения огня кабели и провода, прокладываемые внутри зданий должны обладать свойствами «нг». А поскольку изоляция кабеля – «нг» то и термоусаживаемая трубка, применяемая для изоляции соединений на этих кабелях также не должна поддерживать горение.

Можно ли применять термоусаживаемую трубку для изоляции соединений проводов?

Функция изоляции электрических соединений является основной функцией термоусаживаемой трубки. На электроизоляционные свойства трубки влияют такие факторы как: материал трубки, толщина ее стенок и рабочее напряжение. Композиционный состав полимера, из которого изготовляется трубка «КВТ», обладает значительной электрической прочностью и может применяться без ограничения для изоляции контактных соединений с напряжением до 600 В.

Для чего нужна термоусаживаемая трубка с клеевым подслоем, и можно ли обойтись обычной трубкой?

В отличие от стандартной термоусаживаемой трубки ТУТнг, двухслойная термоусаживаемая трубка ТТК с клеевым подслоем обеспечивает полную герметизацию изолируемого объекта. При температурном воздействии клеевая трубка не только уменьшается в размере и усаживается, но и благодаря расплавлению клеевого подслоя, образуется хорошая адгезия практически к любым поверхностям. Избыток клея выступает по краям трубки, тем самым дополнительно запечатывая и герметизируя контур. Таким образом, при предъявлении особых требований к герметичности, обойтись без термоусаживаемой трубки с клеевым подслоем невозможно. И, напротив, если требований к герметичности нет, то вполне можно использовать обычную термоусаживаемую трубку без клея. Обратим внимание также на тот факт, что клеевая трубка имеет более высокий коэффициент усадки (3:1; 4:1; 6:1) по сравнению со стандартной (2:1), имеет большую толщину стенок и рассчитана на напряжение до 1 кВ включительно.

Как правильно выбрать термоусаживаемую трубку?

При выборе термоусаживаемой трубки необходимо в первую очередь знать диаметр поверхности, на которую будет усаживаться трубка. Для трубки с коэффициентом 2:1 необходимо руководствоваться правилом 80:20 при ее выборе. Согласно этому правилу, трубка должна быть усажена не менее чем на 20% и не более чем 80% от полного номинального диапазона усадки. Другим словами внутренний диаметр трубки до усадки должен быть больше, чем основание, на которое будет производиться усадка на 10-20%, а после усадки должен быть меньше диаметра основания на 10-20%. При этих условиях будет обеспечено плотное прилегание трубки к изделию.

Всегда покупал у Вас трубку ТУТнг 6/3. Трубка из очередной поставки плохо натягивается на штекер…

Термоусаживаемая трубка не предназначена для того что бы ее натягивали вообще! Трубка должна свободно заходить на любую изолируемую поверхность. Диаметр штекера или любого другого изделия, на которое будет устанавливаться трубка должен быть как минимум на 20% меньше диаметра трубки до усадки. Устанавливать термоусаживаемую трубку в натяг запрещено! Размеры термоусаживаемой трубки указанные в каталоге являются номинальными размерами. Это значит, что в состоянии до усадки внутренний диаметр трубки должен быть не меньше 6 мм. Как правило, фактический размер трубки производства «КВТ» с коэффициентом 2:1 находится в диапазоне от 6 до 6.5 мм.

Почему Цветная трубка одного и того же размера дороже черной?

Различие в стоимости черной и цветной трубки связаны с особенностями технологического процесса. Термоусаживаемая трубка производиться в несколько стадий: экструзия, сшивка, раздувка. При запуске в экструдере трубки нового цвета необходима так называемая «чистка» шнека от остатков материала предыдущего цвета. Подобная чистка образует не утилизируемый отход, который не может не влиять на себестоимость цветной термоусаживаемой трубки.

Что такое коэффициент усадки и на что это влияет?

Коэффициент усадки — это отношение диаметра термоусаживаемой трубки до усадки (в состоянии поставки) к ее диаметру после свободной усадки. Другими словами диаметр трубки с коэффициентом усадки 2:1 уменьшается в 2 раза, трубки 3:1 - соответственно в три раза, а 4:1 — в четыре. Чем больше коэффициент усадки, тем сложнее термоусаживаемая трубка в изготовлении, и тем более универсальна и эффективна в применении. При больших перепадах в диаметрах изолируемых поверхностей термоусаживаемая трубка с большим коэффициентом усадки незаменима.

Какой инструмент нужен для работы с термоусаживаемой трубкой?

Оптимальным инструментом для монтажа термоусаживаемой трубки служит высокотемпературный фен. Профессиональный фен для термоусадки обеспечивает быстрый, качественный и «щадящий» монтаж тонкостенной термоусаживаемой трубки с возможностью контроля температуры нагрева и скорости усадки. Следует избегать использования открытого пламени для усадки термоусаживаемых трубок.

Можно ли усаживать термоусаживаемую трубку пламенем горелки?

Газовая горелка – незаменимый инструмент для монтажа кабельных термоусаживаемых муфт, а так же среднестенных и толстостенных трубок и кожухов. В случае использования газовой горелки для тонкостенных трубок типа ТУТнг, при неаккуратном обращении с пламенем, возможны перегрев и повреждения термоусаживаемой трубки (поджоги). Для монтажа термоусаживаемых трубок ТУТ и ТУТнг рекомендован монтаж при помощи высокотемпературного фена. При наличии электропитания, конечно.

Чем отличается термоусадочная трубка от термоусаживаемой трубки?

Ничем. Термоусадочная и термоусаживаемая трубка — часто встречающиеся синонимические названия одного и того же продукта. Помимо этого, имеют хождение и более экзотические названия: «термоусадка»; «термотрубка»; «термокембрик»; «термоусадочный кембрик».

Как правильно усаживать трубку?

Термоусаживаемая трубка проста в использовании и не требует глубоких, специальных знаний при ее применении. Но, тем не менее, существуют простые правила, при соблюдении которых, работать с термоусаживаемой трубкой будет удобно, быстро и просто. Подробнее смотри: «Требования к технологии монтажа термоусаживаемых трубок».

Отрезал кусок трубки длиной 20 см, после усадки длина уменьшилась до 18 см. Почему?

Термоусаживаемая трубка помимо радиальной усадки имеет еще и продольную усадку. Чем больше диаметр трубки, тем больше ее продольная усадка, которая может достигать 15%. Продольная усадка зависит от многих факторов, таких как композиционный состав материала, из которого выполнена трубка, технология расширения (раздувки), длина отрезка усаживаемой трубки, ее диаметр и техника монтажа. Кроме того, при значительных перепадах в диаметрах изолируемых поверхностей трубка может уменьшаться в длине за счет компенсации перепада высот. Для уменьшения степени продольной усадки рекомендована усадка трубки в направлении от одного конца трубки к другому. Для определения фактической степени продольной усадки мы рекомендуем предварительно провести усадку мерного отрезка. Нарезка трубки на монтажные куски должна производиться по результатам тестирования.

Что такое «память формы»?

Та термоусаживаемая трубка, которая попадает в руки потребителя, первоначально имела совсем другие размеры. Перед этим, трубка прошла несколько производственных этапов: экструдирование, облучение, нагревание и растяжение (раздувку). В процессе монтажа трубка усаживается при помощи термофена или газовой горелки, возвращаясь к своей первоначальной форме и размерам. Это и есть суть феномена, называемого «память формы».

Чем усадить термоусаживаемые трубки?

Газовые паяльники XZ-1 и XZ-2 mini (КВТ)

Газовые горелки (КВТ)

Как выбрать термоусаживаемую трубку

Трубки ТУТнг-LS – стандартные высококачественные термоусадочные трубки с коэффициентом усадки 2:1, не поддерживающие горение (самозатухающие). Изготовлены из специальной композиции полиолефинов с добавлением нетоксичных антипиренов.

Характерной особенностью данного вида трубок производства «КВТ» является выверенная равномерная толщина стенок, что достигается благодаря тщательному контролю технологических процессов экструзии и раздувки. Кроме того, в отличие от термоусадочных трубок китайского производства широко представленных на российском рынке, толщина трубок ТУТнг-LS от «КВТ» значительно больше, чем у низкокачественных бюджетных аналогов. Высокие требования к изолирующим свойствам и надежности продукции всегда отличали термоусадочные изделия торговой марки «КВТ».

Термоусадочная трубка ТУТнг-LS (КВТ) является негорючей, дружелюбной к окружающей среде (environment friendly) и безвредной для человека.

В составе трубок присутствуют вещества замедляющие горение. Завод КВТ был первым в стране производством, разработавшим специальную композицию, в результате чего, к привычной аббревиатуре ТУТ (ТермоУсаживаемые Трубки) был добавлен индекс негорючести «нг». Трубки ТУТнг-LS (КВТ) обладают выраженными свойствами замедления горения и рекомендованы для монтажа на современных проводах и кабелях с самозатухающей изоляцией ( с индексами «нг» и «нг LS»).

Низкий порог температуры усадки (90°) обеспечивает скорость и удобство монтажа. Материал трубок устойчив к ультрафиолетовому излучению и погодным условиям.

Трубки ТУТнг-LS (КВТ) поставляются в бобинах и идеально подходят для промышленного применения, предполагая нарезку под требуемый размер по месту монтажа. Линейка типоразмеров представлена широким размерным рядом и гаммой из 7 стандартных цветов( черный, красный, желтый, синий, зеленый, белый и желто-зеленый). Под заказ возможно исполнение трубок нестандартных цветов. Мелкие трубки до размера 6/3мм включительно имеют круглый профиль поставки, а трубки диаметром 8/4мм и более – плоский профиль.

Термоусадочные трубки черного цвета представлены наиболее широким диапазоном размеров от 2/1 до 120/60мм. А диаметры цветной трубки варьируются от 4 до 60мм.

Трубки ТУТнг-LS производства «КВТ» многие годы успешно применяются в различных сферах отечественной промышленности, при выполнении электромонтажных работ, ремонте бытовой, авто и мото техники, для маркировки и бандажирования проводов, антикоррозионной защиты контактных электрических соединений и в декоративных целях.
