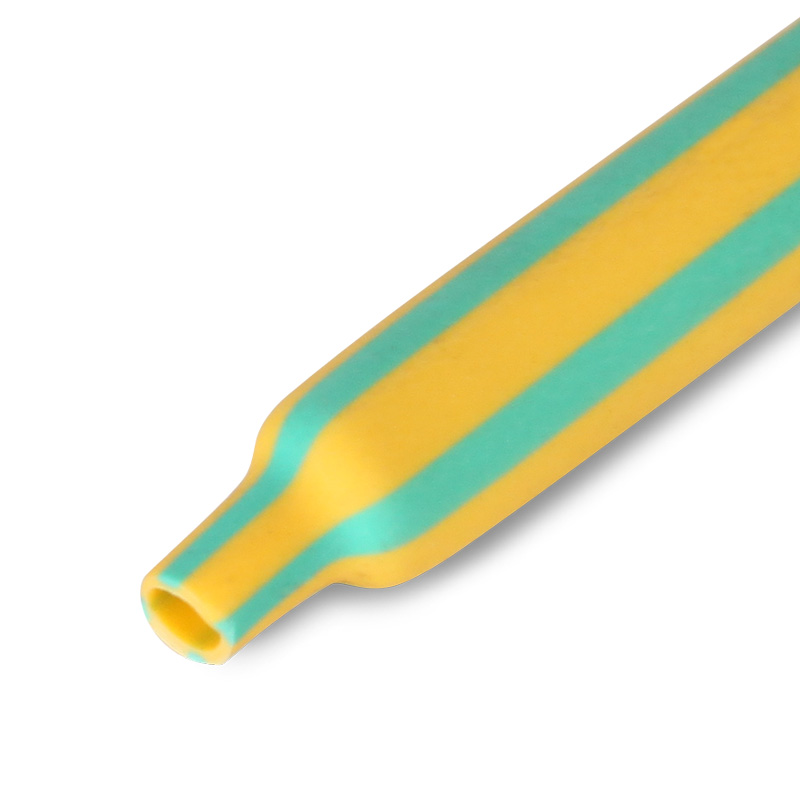

Желто-зеленые термоусадочные трубки с коэффициентом усадки 2:1
тип: ТУТнг-LS-ж/з
(ТУ 2247-011-79523310-2006)- Предназначены для изоляции, маркировки и бандажирования проводов и кабелей заземления
- Желто-зеленая цветовая маркировка в соответствии с принятыми международными стандартами
- Коэффициент усадки: 2:1
- Материал: полиолефин, не поддерживает горение
- Цвет: желто-зеленый
- Обладает устойчивостью к воздействию ультрафиолетового излучения
- Трубка обладает выраженными свойствами негорючести и рекомендована к монтажу с
кабелями и проводами НГ и НГ LS - Форма поставки: рулон
- Инструмент для монтажа: высокотемпературные строительные фены серии ТТ, пропановая горелка ПГ, портативные бутановые горелки марки «КВТ»
|
Относительное удлинение при разрыве |
не менее 300% |
|
Температура усадки |
90-120 °С |
| Температура эксплуатации | от -55 °С до +125 °С |
| Прочность на растяжение | не менее 15 МПа |
|
Электрическая прочность |
не менее 15 кВ/мм |
|
Рабочее напряжение |
до 690 В |
|
Удельное объемное электрическое сопротивление |
1014Ом*см |
| SKU | товарные позиции | кратность | ед.изм | РРЦ (руб.) |
|---|---|---|---|---|
84958
|
ТУТнг-LS-2/1 ж/з
|
200 |
м
|
22.98 |
|
84959
|
ТУТнг-LS-3/1,5 ж/з
|
200 |
м
|
24.30 |
|
60103
|
ТУТнг-LS-4/2 ж/з
|
200 |
м
|
26.83 |
|
60104
|
ТУТнг-LS-6/3 ж/з
|
100 |
м
|
34.75 |
|
60105
|
ТУТнг-LS-8/4 ж/з
|
100 |
м
|
38.00 |
|
60106
|
ТУТнг-LS-10/5 ж/з
|
100 |
м
|
47.14 |
|
60107
|
ТУТнг-LS-12/6 ж/з
|
100 |
м
|
58.93 |
|
60108
|
ТУТнг-LS-16/8 ж/з
|
100 |
м
|
92.87 |
|
60109
|
ТУТнг-LS-20/10 ж/з
|
100 |
м
|
118.06 |
|
84960
|
ТУТнг-LS-25/12,5 ж/з
|
50 |
м
|
192.22 |
|
60111
|
ТУТнг-LS-30/15 ж/з
|
50 |
м
|
233.06 |
|
60112
|
ТУТнг-LS-40/20 ж/з
|
50 |
м
|
328.14 |
|
84961
|
ТУТнг-LS-50/25 ж/з
|
25 |
м
|
429.14 |
|
65408
|
ТУТнг-LS-60/30 ж/з
|
10 |
м
|
543.40 |
| SKU | товарные позиции | Тип трубки | Рабочее напряжение, до (кВ) | Диаметр до усадки, мм | Диаметр после усадки, мм | Коэффициент усадки | Материал |
|---|---|---|---|---|---|---|---|
|
84958
|
ТУТнг-LS-2/1 ж/з
|
без клеевого слоя | 0.69 | 2 | 1 | 2:1 | полиолефин |
|
84959
|
ТУТнг-LS-3/1,5 ж/з
|
без клеевого слоя | 0.69 | 3 | 1.5 | 2:1 | полиолефин |
|
60103
|
ТУТнг-LS-4/2 ж/з
|
без клеевого слоя | 0.69 | 4 | 2 | 2:1 | полиолефин |
|
60104
|
ТУТнг-LS-6/3 ж/з
|
без клеевого слоя | 0.69 | 6 | 3 | 2:1 | полиолефин |
|
60105
|
ТУТнг-LS-8/4 ж/з
|
без клеевого слоя | 0.69 | 8 | 4 | 2:1 | полиолефин |
|
60106
|
ТУТнг-LS-10/5 ж/з
|
без клеевого слоя | 0.69 | 10 | 5 | 2:1 | полиолефин |
|
60107
|
ТУТнг-LS-12/6 ж/з
|
без клеевого слоя | 0.69 | 12 | 6 | 2:1 | полиолефин |
|
60108
|
ТУТнг-LS-16/8 ж/з
|
без клеевого слоя | 0.69 | 16 | 8 | 2:1 | полиолефин |
|
60109
|
ТУТнг-LS-20/10 ж/з
|
без клеевого слоя | 0.69 | 20 | 10 | 2:1 | полиолефин |
|
84960
|
ТУТнг-LS-25/12,5 ж/з
|
без клеевого слоя | 0.69 | 25 | 12.5 | 2:1 | полиолефин |
|
60111
|
ТУТнг-LS-30/15 ж/з
|
без клеевого слоя | 0.69 | 30 | 15 | 2:1 | полиолефин |
|
60112
|
ТУТнг-LS-40/20 ж/з
|
без клеевого слоя | 0.69 | 40 | 20 | 2:1 | полиолефин |
|
84961
|
ТУТнг-LS-50/25 ж/з
|
без клеевого слоя | 0.69 | 50 | 25 | 2:1 | полиолефин |
|
65408
|
ТУТнг-LS-60/30 ж/з
|
без клеевого слоя | 0.69 | 60 | 30 | 2:1 | полиолефин |
| SKU | товарные позиции | S | D | d |
|---|---|---|---|---|
|
84958
|
ТУТнг-LS-2/1 ж/з
|
0.4 | 2 | 1 |
|
84959
|
ТУТнг-LS-3/1,5 ж/з
|
0.5 | 3 | 1.5 |
|
60103
|
ТУТнг-LS-4/2 ж/з
|
0.5 | 4 | 2 |
|
60104
|
ТУТнг-LS-6/3 ж/з
|
0.5 | 6 | 3 |
|
60105
|
ТУТнг-LS-8/4 ж/з
|
0.6 | 8 | 4 |
|
60106
|
ТУТнг-LS-10/5 ж/з
|
0.6 | 10 | 5 |
|
60107
|
ТУТнг-LS-12/6 ж/з
|
0.6 | 12 | 6 |
|
60108
|
ТУТнг-LS-16/8 ж/з
|
0.6 | 16 | 8 |
|
60109
|
ТУТнг-LS-20/10 ж/з
|
0.8 | 20 | 10 |
|
84960
|
ТУТнг-LS-25/12,5 ж/з
|
1 | 25 | 12.5 |
|
60111
|
ТУТнг-LS-30/15 ж/з
|
0.9 | 30 | 15 |
|
60112
|
ТУТнг-LS-40/20 ж/з
|
1.1 | 40 | 20 |
|
84961
|
ТУТнг-LS-50/25 ж/з
|
1.1 | 50 | 25 |
|
65408
|
ТУТнг-LS-60/30 ж/з
|
1.1 | 60 | 30 |
В соответствие с международной системой цветовой маркировки заземление принято обозначать цветовой маркировкой в виде сочетания двух цветов: желтого и зеленого (зеленые полосы на желтом фоне). Таким образом, желто-зеленая трубка предназначена для использования на проводах и в системах заземления.
При выборе термоусаживаемой трубки необходимо в первую очередь знать диаметр поверхности, на которую будет усаживаться трубка. Для трубки с коэффициентом 2:1 необходимо руководствоваться правилом 80:20 при ее выборе. Согласно этому правилу, трубка должна быть усажена не менее чем на 20% и не более чем 80% от полного номинального диапазона усадки. Другим словами внутренний диаметр трубки до усадки должен быть больше, чем основание, на которое будет производиться усадка на 10-20%, а после усадки должен быть меньше диаметра основания на 10-20%. При этих условиях будет обеспечено плотное прилегание трубки к изделию.
И термоусаживаемая трубка и трубка ТВ-40 (кембрик) функционально предназначены для защиты и изоляции электрических соединений. В отличии от кембрика, сделанного из ПВХ, материал термоусаживаемой трубки производства «КВТ» — полиолефин, что делает термоусаживаемую трубку более экологичной и привлекательной для электротехнической отрасли. Термоусаживаемая трубка, благодаря процессу поперечной сшивки обладает повышенной химической и термической стойкостью. После термоусадки трубка не оставляет зазоров между изолируемой поверхностью и самой термоусаживаемой трубкой, что в случае применения кембрика невозможно. Таким образом: быстрота, удобство, технологичность и надежность монтажа термоусаживаемой трубки оставляет далеко позади морально устаревший кембрик.
Индекс «нг» расшифровывается как: «н» – не поддерживает, «г» – горение. Трубка со свойствами «нг» является самозатухающей при отсутствии внешнего источника горения. Среди ассортиментной линейки термоусаживаемых трубок «КВТ» из негорючего материала сделаны трубки ТУТнг, ТТК(3:1), ТТК(4:1) и другие виды термоусаживаемых трубок. Свойство самозатухания обусловлено вводом антипиренов в композиционный состав полимера, из которого изготовляется трубка. Антипирены препятствуют поступлению кислорода, что и останавливает процесс горения. В последнее время значительно ужесточились требования, предъявляемые к пожарной безопасности зданий, в том числе и в электрике. Для недопущения распространения огня кабели и провода, прокладываемые внутри зданий должны обладать свойствами «нг». А поскольку изоляция кабеля – «нг» то и термоусаживаемая трубка, применяемая для изоляции соединений на этих кабелях также не должна поддерживать горение.
Функция изоляции электрических соединений является основной функцией термоусаживаемой трубки. На электроизоляционные свойства трубки влияют такие факторы как: материал трубки, толщина ее стенок и рабочее напряжение. Композиционный состав полимера, из которого изготовляется трубка «КВТ», обладает значительной электрической прочностью и может применяться без ограничения для изоляции контактных соединений с напряжением до 600 В.
Коэффициент усадки — это отношение диаметра термоусаживаемой трубки до усадки (в состоянии поставки) к ее диаметру после свободной усадки. Другими словами диаметр трубки с коэффициентом усадки 2:1 уменьшается в 2 раза, трубки 3:1 - соответственно в три раза, а 4:1 — в четыре. Чем больше коэффициент усадки, тем сложнее термоусаживаемая трубка в изготовлении, и тем более универсальна и эффективна в применении. При больших перепадах в диаметрах изолируемых поверхностей термоусаживаемая трубка с большим коэффициентом усадки незаменима.
Оптимальным инструментом для монтажа термоусаживаемой трубки служит высокотемпературный фен. Профессиональный фен для термоусадки обеспечивает быстрый, качественный и «щадящий» монтаж тонкостенной термоусаживаемой трубки с возможностью контроля температуры нагрева и скорости усадки. Следует избегать использования открытого пламени для усадки термоусаживаемых трубок.
Газовая горелка – незаменимый инструмент для монтажа кабельных термоусаживаемых муфт, а так же среднестенных и толстостенных трубок и кожухов. В случае использования газовой горелки для тонкостенных трубок типа ТУТнг, при неаккуратном обращении с пламенем, возможны перегрев и повреждения термоусаживаемой трубки (поджоги). Для монтажа термоусаживаемых трубок ТУТ и ТУТнг рекомендован монтаж при помощи высокотемпературного фена. При наличии электропитания, конечно.
Термоусаживаемая трубка помимо радиальной усадки имеет еще и продольную усадку. Чем больше диаметр трубки, тем больше ее продольная усадка, которая может достигать 15%. Продольная усадка зависит от многих факторов, таких как композиционный состав материала, из которого выполнена трубка, технология расширения (раздувки), длина отрезка усаживаемой трубки, ее диаметр и техника монтажа. Кроме того, при значительных перепадах в диаметрах изолируемых поверхностей трубка может уменьшаться в длине за счет компенсации перепада высот. Для уменьшения степени продольной усадки рекомендована усадка трубки в направлении от одного конца трубки к другому. Для определения фактической степени продольной усадки мы рекомендуем предварительно провести усадку мерного отрезка. Нарезка трубки на монтажные куски должна производиться по результатам тестирования.
Та термоусаживаемая трубка, которая попадает в руки потребителя, первоначально имела совсем другие размеры. Перед этим, трубка прошла несколько производственных этапов: экструдирование, облучение, нагревание и растяжение (раздувку). В процессе монтажа трубка усаживается при помощи термофена или газовой горелки, возвращаясь к своей первоначальной форме и размерам. Это и есть суть феномена, называемого «память формы».
Трубки ТУТнг-LS – стандартные высококачественные термоусадочные трубки с коэффициентом усадки 2:1, не поддерживающие горение (самозатухающие). Изготовлены из специальной композиции полиолефинов с добавлением нетоксичных антипиренов.
Характерной особенностью данного вида трубок производства «КВТ» является выверенная равномерная толщина стенок, что достигается благодаря тщательному контролю технологических процессов экструзии и раздувки. Кроме того, в отличие от термоусадочных трубок китайского производства широко представленных на российском рынке, толщина трубок ТУТнг-LS от «КВТ» значительно больше, чем у низкокачественных бюджетных аналогов. Высокие требования к изолирующим свойствам и надежности продукции всегда отличали термоусадочные изделия торговой марки «КВТ».
Термоусадочная трубка ТУТнг-LS (КВТ) является негорючей, дружелюбной к окружающей среде (environment friendly) и безвредной для человека.
В составе трубок присутствуют вещества замедляющие горение. Завод КВТ был первым в стране производством, разработавшим специальную композицию, в результате чего, к привычной аббревиатуре ТУТ (ТермоУсаживаемые Трубки) был добавлен индекс негорючести «нг». Трубки ТУТнг-LS (КВТ) обладают выраженными свойствами замедления горения и рекомендованы для монтажа на современных проводах и кабелях с самозатухающей изоляцией ( с индексами «нг» и «нг LS»).
Низкий порог температуры усадки (90°) обеспечивает скорость и удобство монтажа. Материал трубок устойчив к ультрафиолетовому излучению и погодным условиям.
Трубки ТУТнг-LS (КВТ) поставляются в бобинах и идеально подходят для промышленного применения, предполагая нарезку под требуемый размер по месту монтажа. Линейка типоразмеров представлена широким размерным рядом и гаммой из 7 стандартных цветов( черный, красный, желтый, синий, зеленый, белый и желто-зеленый). Под заказ возможно исполнение трубок нестандартных цветов. Мелкие трубки до размера 6/3мм включительно имеют круглый профиль поставки, а трубки диаметром 8/4мм и более – плоский профиль.
Термоусадочные трубки черного цвета представлены наиболее широким диапазоном размеров от 2/1 до 120/60мм. А диаметры цветной трубки варьируются от 4 до 60мм.
Трубки ТУТнг-LS производства «КВТ» многие годы успешно применяются в различных сферах отечественной промышленности, при выполнении электромонтажных работ, ремонте бытовой, авто и мото техники, для маркировки и бандажирования проводов, антикоррозионной защиты контактных электрических соединений и в декоративных целях.
