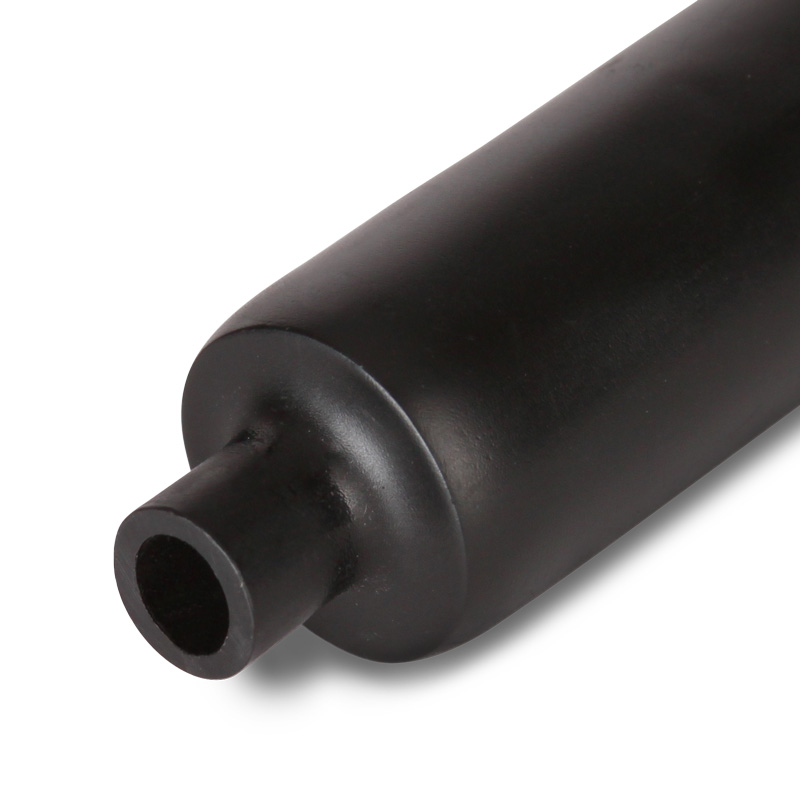

Среднестенные термоусадочные трубки с коэффициентом усадки 3:1
тип: ТСТ
(ТУ 2247-011-79523310-2006)- Предназначены для ремонта поврежденной изоляции и оболочек силовых кабелей, а также изоляции соединений кабельных жил, работающих под напряжением до 10 кВ
- Коэффициент усадки: 3:1
- Материал: полиэтилен 153-10К
- Цвет: черный
- Форма поставки: нарезка по 1м
- Обладают устойчивостью к воздействию ультрафиолетового излучения и экстремальным погодно-климатическим факторам
- Обладают повышенной механической прочностью. Толщина трубок ТСТ более чем в 2,5 раза больше толщины трубок ТУТ аналогичных размеров.
- Обладают устойчивостью к воздействию кабельного масла. Трубки могут быть использованы для ремонта и соединения кабелей с маслопропитанной изоляцией. В отличие от тонкостенных трубок ТУТ, трубки ТСТ имеют геометрически правильный круглый профиль
| Относительное удлинение при разрыве | не менее 350% |
| Температура усадки | 90–120 °C |
| Температура эксплуатации | от -55 °C до +125 °C |
| Прочность на растяжение | не менее 15 МПа |
| Электрическая прочность | не менее 20 кВ/мм |
| Рабочее напряжение | до 10 кВ |
| Удельное объемное электрическое сопротивление | 1014 Ом*см |
| SKU | товарные позиции | кратность | ед.изм | РРЦ (руб.) |
|---|---|---|---|---|
67299
|
ТСТ-24/8-1000 черн
|
10 |
м
|
277.99 |
|
81329
|
ТСТ-27/10-1000 черн
|
10 |
м
|
327.91 |
|
81330
|
ТСТ-35/14-1000 черн
|
10 |
м
|
471.25 |
|
81331
|
ТСТ-42/18-1000 черн
|
5 |
м
|
701.88 |
| SKU | товарные позиции | Тип трубки | Рабочее напряжение, до (кВ) | Диаметр до усадки, мм | Диаметр после усадки, мм | Коэффициент усадки | Материал |
|---|---|---|---|---|---|---|---|
|
67299
|
ТСТ-24/8-1000 черн
|
высоковольтная | 10 | 24 | 8 | 3:1 | полиэтилен |
|
81329
|
ТСТ-27/10-1000 черн
|
высоковольтная | 10 | 27 | 10 | 3:1 | полиэтилен |
|
81330
|
ТСТ-35/14-1000 черн
|
высоковольтная | 10 | 35 | 14 | 3:1 | полиэтилен |
|
81331
|
ТСТ-42/18-1000 черн
|
высоковольтная | 10 | 42 | 18 | 3:1 | полиэтилен |
| SKU | товарные позиции | S | D | d |
|---|---|---|---|---|
|
67299
|
ТСТ-24/8-1000 черн
|
1.8 | 24 | 8 |
|
81329
|
ТСТ-27/10-1000 черн
|
2.1 | 27 | 10 |
|
81330
|
ТСТ-35/14-1000 черн
|
2.5 | 35 | 14 |
|
81331
|
ТСТ-42/18-1000 черн
|
2.5 | 42 | 18 |
| SKU | товарные позиции | .stp |
|---|---|---|
|
67299
|
ТСТ-24/8-1000 черн
|
|
|
81329
|
ТСТ-27/10-1000 черн
|
|
|
81330
|
ТСТ-35/14-1000 черн
|
|
|
81331
|
ТСТ-42/18-1000 черн
|
И термоусаживаемая трубка и трубка ТВ-40 (кембрик) функционально предназначены для защиты и изоляции электрических соединений. В отличии от кембрика, сделанного из ПВХ, материал термоусаживаемой трубки производства «КВТ» — полиолефин, что делает термоусаживаемую трубку более экологичной и привлекательной для электротехнической отрасли. Термоусаживаемая трубка, благодаря процессу поперечной сшивки обладает повышенной химической и термической стойкостью. После термоусадки трубка не оставляет зазоров между изолируемой поверхностью и самой термоусаживаемой трубкой, что в случае применения кембрика невозможно. Таким образом: быстрота, удобство, технологичность и надежность монтажа термоусаживаемой трубки оставляет далеко позади морально устаревший кембрик.
Индекс «нг» расшифровывается как: «н» – не поддерживает, «г» – горение. Трубка со свойствами «нг» является самозатухающей при отсутствии внешнего источника горения. Среди ассортиментной линейки термоусаживаемых трубок «КВТ» из негорючего материала сделаны трубки ТУТнг, ТТК(3:1), ТТК(4:1) и другие виды термоусаживаемых трубок. Свойство самозатухания обусловлено вводом антипиренов в композиционный состав полимера, из которого изготовляется трубка. Антипирены препятствуют поступлению кислорода, что и останавливает процесс горения. В последнее время значительно ужесточились требования, предъявляемые к пожарной безопасности зданий, в том числе и в электрике. Для недопущения распространения огня кабели и провода, прокладываемые внутри зданий должны обладать свойствами «нг». А поскольку изоляция кабеля – «нг» то и термоусаживаемая трубка, применяемая для изоляции соединений на этих кабелях также не должна поддерживать горение.
Функция изоляции электрических соединений является основной функцией термоусаживаемой трубки. На электроизоляционные свойства трубки влияют такие факторы как: материал трубки, толщина ее стенок и рабочее напряжение. Композиционный состав полимера, из которого изготовляется трубка «КВТ», обладает значительной электрической прочностью и может применяться без ограничения для изоляции контактных соединений с напряжением до 600 В.
При выборе термоусаживаемой трубки необходимо в первую очередь знать диаметр поверхности, на которую будет усаживаться трубка. Для трубки с коэффициентом 2:1 необходимо руководствоваться правилом 80:20 при ее выборе. Согласно этому правилу, трубка должна быть усажена не менее чем на 20% и не более чем 80% от полного номинального диапазона усадки. Другим словами внутренний диаметр трубки до усадки должен быть больше, чем основание, на которое будет производиться усадка на 10-20%, а после усадки должен быть меньше диаметра основания на 10-20%. При этих условиях будет обеспечено плотное прилегание трубки к изделию.
Термоусаживаемая трубка помимо радиальной усадки имеет еще и продольную усадку. Чем больше диаметр трубки, тем больше ее продольная усадка, которая может достигать 15%. Продольная усадка зависит от многих факторов, таких как композиционный состав материала, из которого выполнена трубка, технология расширения (раздувки), длина отрезка усаживаемой трубки, ее диаметр и техника монтажа. Кроме того, при значительных перепадах в диаметрах изолируемых поверхностей трубка может уменьшаться в длине за счет компенсации перепада высот. Для уменьшения степени продольной усадки рекомендована усадка трубки в направлении от одного конца трубки к другому. Для определения фактической степени продольной усадки мы рекомендуем предварительно провести усадку мерного отрезка. Нарезка трубки на монтажные куски должна производиться по результатам тестирования.
Та термоусаживаемая трубка, которая попадает в руки потребителя, первоначально имела совсем другие размеры. Перед этим, трубка прошла несколько производственных этапов: экструдирование, облучение, нагревание и растяжение (раздувку). В процессе монтажа трубка усаживается при помощи термофена или газовой горелки, возвращаясь к своей первоначальной форме и размерам. Это и есть суть феномена, называемого «память формы».
Теоретически да. Если вы усаживаете трубку в свободном состоянии и обладаете установкой для ее повторного нагрева и раздувки, то трубка может быть усажена и раздута вновь бесконечное количество раз. Эффект «памяти формы» не теряет своей силы при многочисленных циклах нагревания, растяжения, охлаждения и усадки.
Среднестенные термоусадочные трубки ТСТ – одна из проверенных временем, традиционных и вместе с тем крайне востребованных разработок завода «КВТ». Трубки ТСТ обладают коэффициентом усадки 3:1 и предназначены для ремонта поврежденной изоляции силовых кабелей и комплектации концевых и соединительных термоусаживаемых муфт на напряжение до 10 кВ.
В качестве основы композиционного материала при изготовлении термоусаживаемых трубок ТСТ используется полиэтилен 153-10К, широко применяемый в отечественной кабельной промышленности в качестве изоляции, оболочек и защитных покровов на провода и силовые кабели. Композиционный состав трубок ТСТ обладает устойчивостью к агрессивному воздействию кабельных масел и успешно применяется не только для кабелей с пластмассовой, но и с бумажной маслопропитанной изоляцией.
Благодаря расширенному коэффициенту усадки трубки ТСТ перекрывают несколько последовательных сечений жил кабелей (например, 25-35-50мм2 или 150-185-240мм2)и могут использоваться для комплектации мультиразмерных термоусаживаемых кабельных муфт.
Помимо превосходных диэлектрических свойств материала, толщина термоусадочных трубок ТСТ, более чем в 2,5 раза превышает толщину аналогичных трубок ТУТ нг. Благодаря столь высокому показателю, трубки ТСТ обладают повышенной прочностью и устойчивостью к механическим воздействиям.
Среднестенные термоусадочные трубки ТСТ (КВТ) разработаны для ремонта и восстановления поврежденной изоляции и оболочек силовых кабелей, а также для изоляции соединений кабельных жил. Материал трубок устойчив к ультрафиолетовому излучению и погодным условиям.
Трубки ТСТ (КВТ) имеют круглый профиль поставки и предлагаются в метровой нарезке по 10 штук в упаковке. Линейка типоразмеров представлена оптимальным размерным рядом от 24/8 до 42/18мм.
Термоусадочные трубки ТСТ производства «КВТ» широко применяются не только в России, но и в странах Таможенного союза для комплектации кабельных термоусаживаемых муфт.
