Термоусадочные трубки для изоляции шин напряжением до 10 кВ

тип: ТТШ-10

Рабочее напряжение до 10 кВ
Диапазон усадки 2,5:1 при 120°
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Усадка строительным феном

(ТУ 2291-049-97284872-2012)

Предназначены для изоляции медных и алюминиевых шин на электротехнических подстанциях и в шкафах распределительных устройств. Могут быть использованы при наружной установке
Коэффициент усадки: 2.5:1
Рабочее напряжение: 10 кВ
Материал: полиолефин, не содержит галогенов «HF
Аналоги: BРTM (Raychem); BBI (3M)
Устойчивы к ультрафиолетовому излучению
Высокая электрическая прочность

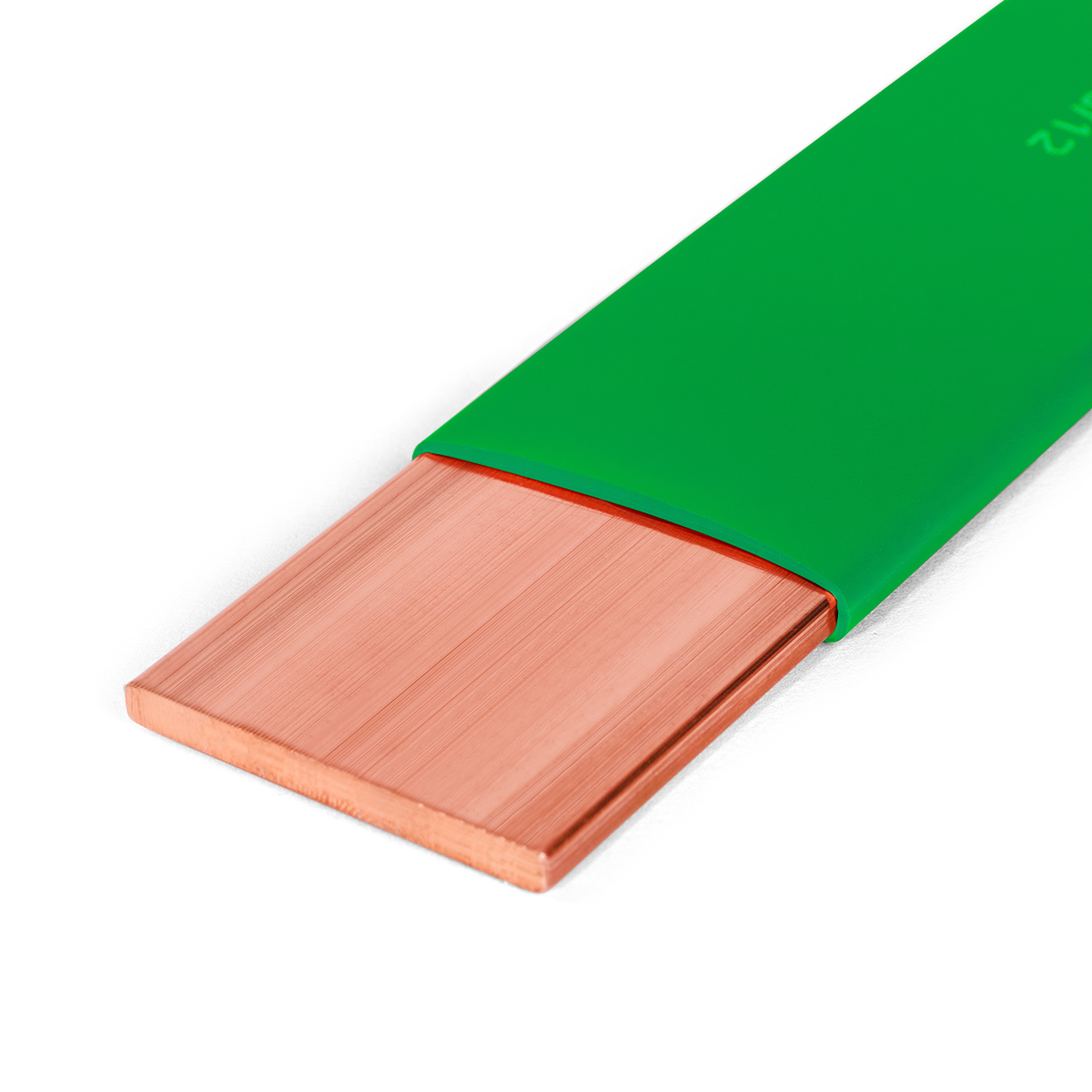

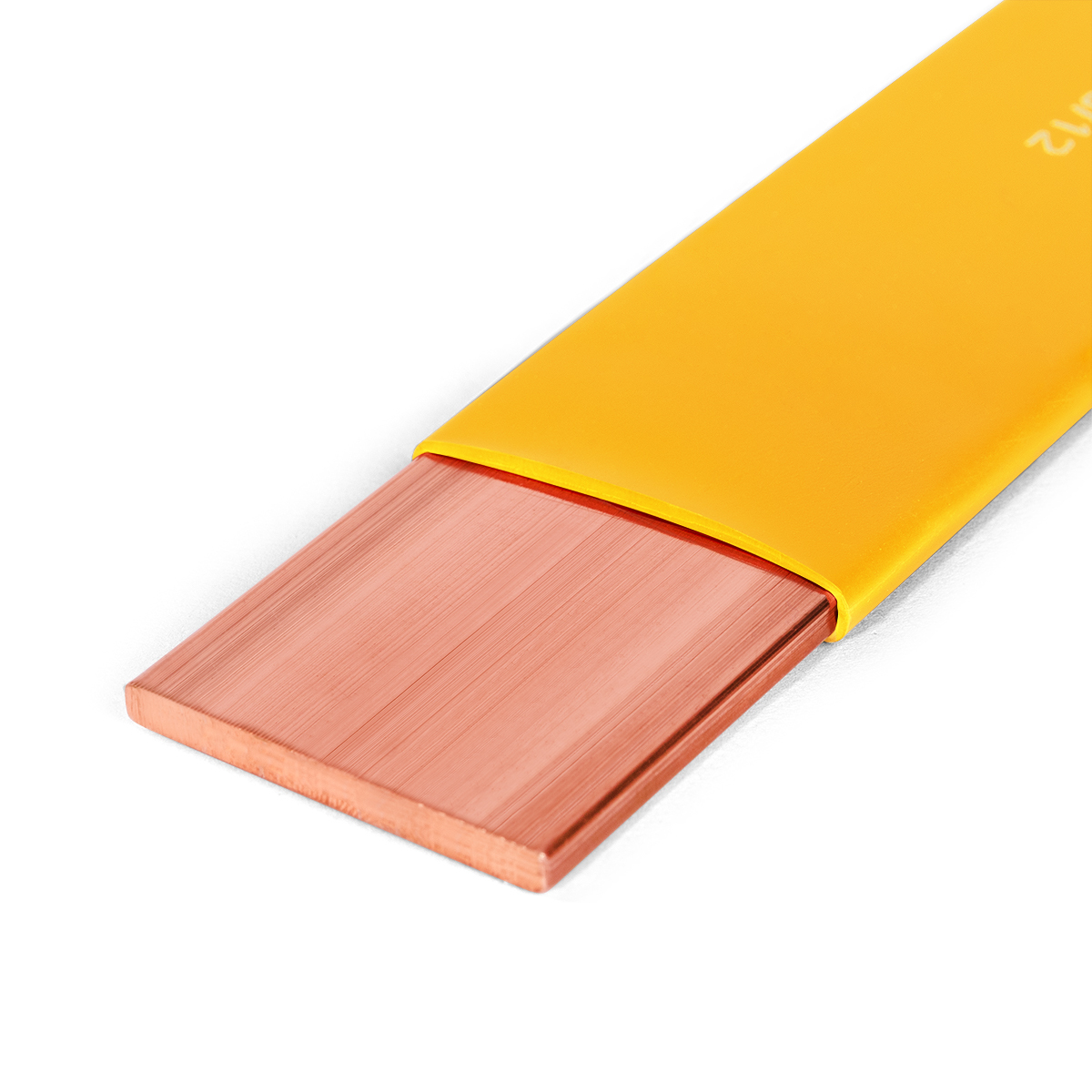

Цвет: красный, зеленый, желтый
Использование трубок ТТШ позволяет сократить расстояние между фазными шинами и значительно уменьшить габариты проектного устройства
Защищают электротехнические шины от химической коррозии
Обеспечивают защиту оборудования от короткого замыкания в случае попадания в электрощитовое устройство животных и птиц
Если для монтажа на данную шину подходят два размера трубки, выбирайте больший из них
Инструмент для монтажа: высокотемпературные строительные фены серии ТТ, пропановая горелка ПГ, портативные бутановые горелки марки «КВТ»

Относительное удлинение при разрыве	не менее 400%
Температура усадки	120 °С
Температура эксплуатации	от -55 °С до +125 °С
Прочность на растяжение	не менее 15 МПа
Электрическая прочность	не менее 25 кВ/мм
Рабочее напряжение	до 10 кВ
Удельное объемное электрическое сопротивление	10¹⁴Ом*см

Номинальное напряжения (кВ)	Шины с воздушным промежутком		ТТШ-10		ТТШ-35
Номинальное напряжения (кВ)	Фаза-Фаза А (мм)	Фаза-Земля В (мм)	Фаза-Фаза А (мм)	Фаза-Земля В (мм)	Фаза-Фаза А (мм)	Фаза-Земля В (мм)
Круглые шины
10	130	120	55	65	30	40
20	200	180	95	120	60	90
35	320	290	150	205	100	160
Прямоугольные шины
10	130	120	65	75	35	45
20	200	180	115	150	70	100
35	320	290	200	285	140	190

Размеры, приведенные в таблице, являются справочными и не могут применяться при разработке и производстве электрооборудования без проведения соответствующих испытаний.

Описание и особенности продукта

Характерной особенностью трубок ТТШ от «КВТ» является высокая диэлектрическая прочность, выраженные антитрекинговые свойства, устойчивость к ультрафиолетовому излучению, а также исключительная гибкость и эластичность.

Для производства термоусаживаемой трубки ТТШ используется полиолефиновая композиция без содержания галогенов (индекс «HF»), что делает её нетоксичной и безвредной для человека.

Трубка ТТШ может применяться как внутри помещений, так и для наружной установки. Использование трубок ТТШ для изоляции шин на электрических подстанциях и внутри щитовых устройств позволяет значительно сократить расстояния «фаза-фаза» и «фаза-земля», а также существенно уменьшить габариты самой щитовой подстанции. Кроме того, изоляция шин обеспечивает надежную защиту от коротких замыканий из-за попадания на токоведущие шины посторонних предметов или животных.

Широкий диапазон рабочих температур исключает возможность электротепловых пробоев и гарантирует надежную изоляцию сроком до 25 лет.

Термоусадочная трубка ТТШ-10 «КВТ» поставляется в удобных мини рулонах по 10 метров. Практичная упаковка предполагает нарезку требуемой длины по месту монтажа, минимизирует отходы и сокращает затраты. Расширенная линейка типоразмеров представлена полным рядом от 30/12 до 150/60мм. Все размеры трубок ТТШ-10 имеют плоский профиль поставки.

Завод «КВТ» - первый производитель в России, представивший линейку высоковольтных антитрекинговых трубок ТТШ. На протяжении многих лет трубка ТТШ-10 (КВТ) успешно применяется в качестве аналога высоковольтных трубок BPTM (Raychem) и BBI (3M) при монтаже щитового оборудования и электрических подстанций напряжением до 10кВ и зарекомендовала себя как очень надежный и качественный продукт.

Эксплуатационные характеристики

Гарантийный срок хранения 10 лет

Гарантийный срок эксплуатации 3 года

Срок службы 10 лет

Документация на продукцию

Паспорт на термоусадочные трубки КВТ

Сертификация

Отказное письмо на термоусаживаемую продукцию

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
73720	ТТШ-10-30/12 красн	10	м	362.39
59680	ТТШ-10-50/20 красн	10	м	544.28
73721	ТТШ-10-75/30 красн	10	м	829.25
59690	ТТШ-10-100/40 красн	10	м	1 094.24
84892	ТТШ-10-120/50 красн	10	м	1 611.61
73722	ТТШ-10-150/60 красн	10	м	1 850.04
84893	ТТШ-10-30/12 зел	10	м	362.39
84894	ТТШ-10-50/20 зел	10	м	544.28
84895	ТТШ-10-75/30 зел	10	м	829.25
84896	ТТШ-10-100/40 зел	10	м	1 094.24
84897	ТТШ-10-120/50 зел	10	м	1 611.61
84898	ТТШ-10-150/60 зел	10	м	1 850.04
84899	ТТШ-10-30/12 желт	10	м	362.39
84900	ТТШ-10-50/20 желт	10	м	544.28
84901	ТТШ-10-75/30 желт	10	м	829.25
84902	ТТШ-10-100/40 желт	10	м	1 094.24
84903	ТТШ-10-120/50 желт	10	м	1 611.61
84904	ТТШ-10-150/60 желт	10	м	1 850.04

Всего позиций: 18

SKU	товарные позиции	Тип трубки	Рабочее напряжение, до (кВ)	Диаметр до усадки, мм	Диаметр после усадки, мм	Коэффициент усадки	Материал
73720	ТТШ-10-30/12 красн	высоковольтная	10	30	12	2,5:1	полиолефин
59680	ТТШ-10-50/20 красн	высоковольтная	10	50	20	2,5:1	полиолефин
73721	ТТШ-10-75/30 красн	высоковольтная	10	75	30	2,5:1	полиолефин
59690	ТТШ-10-100/40 красн	высоковольтная	10	100	40	2,5:1	полиолефин
84892	ТТШ-10-120/50 красн	высоковольтная	10	120	50	2,5:1	полиолефин
73722	ТТШ-10-150/60 красн	высоковольтная	10	150	60	2,5:1	полиолефин
84893	ТТШ-10-30/12 зел	высоковольтная	10	30	12	2,5:1	полиолефин
84894	ТТШ-10-50/20 зел	высоковольтная	10	50	20	2,5:1	полиолефин
84895	ТТШ-10-75/30 зел	высоковольтная	10	75	30	2,5:1	полиолефин
84896	ТТШ-10-100/40 зел	высоковольтная	10	100	40	2,5:1	полиолефин
84897	ТТШ-10-120/50 зел	высоковольтная	10	120	50	2,5:1	полиолефин
84898	ТТШ-10-150/60 зел	высоковольтная	10	150	60	2,5:1	полиолефин
84899	ТТШ-10-30/12 желт	высоковольтная	10	30	12	2,5:1	полиолефин
84900	ТТШ-10-50/20 желт	высоковольтная	10	50	20	2,5:1	полиолефин
84901	ТТШ-10-75/30 желт	высоковольтная	10	75	30	2,5:1	полиолефин
84902	ТТШ-10-100/40 желт	высоковольтная	10	100	40	2,5:1	полиолефин
84903	ТТШ-10-120/50 желт	высоковольтная	10	120	50	2,5:1	полиолефин
84904	ТТШ-10-150/60 желт	высоковольтная	10	150	60	2,5:1	полиолефин

Всего позиций: 18

SKU	товарные позиции	S	D	d
73720	ТТШ-10-30/12 красн	2	30	12
59680	ТТШ-10-50/20 красн	2	50	20
73721	ТТШ-10-75/30 красн	2	75	30
59690	ТТШ-10-100/40 красн	2	100	40
84892	ТТШ-10-120/50 красн	2	120	50
73722	ТТШ-10-150/60 красн	2	150	60
84893	ТТШ-10-30/12 зел	2	30	12
84894	ТТШ-10-50/20 зел	2	50	20
84895	ТТШ-10-75/30 зел	2	75	30
84896	ТТШ-10-100/40 зел	2	100	40
84897	ТТШ-10-120/50 зел	2	120	50
84898	ТТШ-10-150/60 зел	2	150	60
84899	ТТШ-10-30/12 желт	2	30	12
84900	ТТШ-10-50/20 желт	2	50	20
84901	ТТШ-10-75/30 желт	2	75	30
84902	ТТШ-10-100/40 желт	2	100	40
84903	ТТШ-10-120/50 желт	2	120	50
84904	ТТШ-10-150/60 желт	2	150	60

Всего позиций: 18

SKU	товарные позиции	.stp
73720	ТТШ-10-30/12 красн
59680	ТТШ-10-50/20 красн
73721	ТТШ-10-75/30 красн
59690	ТТШ-10-100/40 красн
84892	ТТШ-10-120/50 красн
73722	ТТШ-10-150/60 красн
84893	ТТШ-10-30/12 зел
84894	ТТШ-10-50/20 зел
84895	ТТШ-10-75/30 зел
84896	ТТШ-10-100/40 зел
84897	ТТШ-10-120/50 зел
84898	ТТШ-10-150/60 зел
84899	ТТШ-10-30/12 желт
84900	ТТШ-10-50/20 желт
84901	ТТШ-10-75/30 желт
84902	ТТШ-10-100/40 желт
84903	ТТШ-10-120/50 желт
84904	ТТШ-10-150/60 желт

Всего позиций: 18

Можно ли заменить трубку ТТШ стандартной трубкой ТУТ?

Термоусаживаемая трубка для изоляции шин ТТШ это специализированный продукт. В отличие от обычной термоусаживаемой трубки, ТТШ рассчитана на рабочее напряжение 10 кВ, 35 кВ имеет увеличенную толщину стенок (2.0мм для ТТШ на 10кВ и 3.7мм для ТТШ на 35кВ) и изготавливается из специальной полимерной композиции с трекинго-эрозионностойкими свойствами. Именно эти качественные характеристики позволяют использовать ТТШ для изоляции медных и алюминиевых шин как внутри высоковольтных распределительных устройств, так и при наружной установке. Обычная трубка ТУТ или ТУТнг не может использоваться для изоляции электротехнических шин с напряжение более 690 В.

Что такое «память формы»?

Та термоусаживаемая трубка, которая попадает в руки потребителя, первоначально имела совсем другие размеры. Перед этим, трубка прошла несколько производственных этапов: экструдирование, облучение, нагревание и растяжение (раздувку). В процессе монтажа трубка усаживается при помощи термофена или газовой горелки, возвращаясь к своей первоначальной форме и размерам. Это и есть суть феномена, называемого «память формы».

Как правильно усаживать трубку?

Термоусаживаемая трубка проста в использовании и не требует глубоких, специальных знаний при ее применении. Но, тем не менее, существуют простые правила, при соблюдении которых, работать с термоусаживаемой трубкой будет удобно, быстро и просто. Подробнее смотри: «Требования к технологии монтажа термоусаживаемых трубок».

Зачем нужно предварительно прогревать металлические поверхности перед усадкой на них термоусаживаемой трубки?

Предварительный прогрев металлических поверхностей необходим для предупреждения образования так называемых «холодных рубцов». Металл обладает высокой теплопроводностью, поэтому, когда трубка усаживается на холодное металлическое основание она остывает слишком быстро в местах соприкосновения с металлом. В результате неравномерного остывания на разных поверхностях усаженная трубка может приобретать нежелательный эффект разнотолщинности. Кроме того прогрев металла позволяет избавиться от возможного конденсата в случае, если холодное изделие с улицы попадает в условия комнатной температуры.

Газовые паяльники XZ-1 и XZ-2 mini (КВТ)

Газовые горелки (КВТ)

Чем усадить термоусаживаемые трубки?

Как выбрать термоусаживаемую трубку

Термоусадочные трубки ТТШ-10 – специализированные среднестенные высоковольтные трубки, с коэффициентом усадки 2.5:1, без подавления горения, предназначенные для изоляции медных и алюминиевых шин электрических подстанций и шкафов с рабочим напряжением до 10кВ включительно.
Характерной особенностью трубок ТТШ от «КВТ» является высокая диэлектрическая прочность, устойчивость к ультрафиолетовому излучению, а также исключительная гибкость и эластичность.
Для производства термоусаживаемой трубки ТТШ используется полиолефиновая композиция без содержания галогенов (индекс «HF»), что делает её нетоксичной и безвредной для человека.
Трубка ТТШ может применяться как внутри помещений, так и для наружной установки. Использование трубок ТТШ для изоляции шин на электрических подстанциях и внутри щитовых устройств позволяет значительно сократить расстояния «фаза-фаза» и «фаза-земля», а также существенно уменьшить габариты самой щитовой подстанции. Кроме того, изоляция шин обеспечивает надежную защиту от коротких замыканий из-за попадания на токоведущие шины посторонних предметов или животных.
Широкий диапазон рабочих температур исключает возможность электротепловых пробоев и гарантирует надежную изоляцию сроком до 25 лет.
Термоусадочная трубка ТТШ-10 «КВТ» поставляется в удобных мини рулонах по 10 метров. Практичная упаковка предполагает нарезку требуемой длины по месту монтажа, минимизирует отходы и сокращает затраты. Расширенная линейка типоразмеров представлена полным рядом от 30/12 до 150/60мм. Все размеры трубок ТТШ-10 имеют плоский профиль поставки.
Завод «КВТ» - первый производитель в России, представивший линейку высоковольтных антитрекинговых трубок ТТШ. На протяжении многих лет трубка ТТШ-10 (КВТ) успешно применяется в качестве аналога высоковольтных трубок BPTM (Raychem) и BBI (3M) при монтаже щитового оборудования и электрических подстанций напряжением до 10кВ и зарекомендовала себя как очень надежный и качественный продукт.
