Термоусадочные трубки для изоляции шин напряжением до 35 кВ
тип: ТТШ-35
(ТУ 2291-049-97284872-2012)- Предназначены для изоляции медных и алюминиевых шин на электротехнических подстанциях и в шкафах распределительных устройств. Могут быть использованы при наружной установке
- Коэффициент усадки: 2.5:1
- Рабочее напряжение: 35 кВ
- Материал: полиолефин, не содержит галогенов «HF»
- Аналоги: BРTM (Raychem); BBI (3M)
- Устойчивы к ультрафиолетовому излучению
- Высокая электрическая прочность
- Цвет: кирпично-красный
- Использование трубок ТТШ позволяет сократить расстояние между фазными шинами и значительно уменьшить габариты проектного устройства
- Защищают электротехнические шины от химической коррозии
- Обеспечивают защиту оборудования от короткого замыкания в случае попадания в электрощитовое устройство животных и птиц

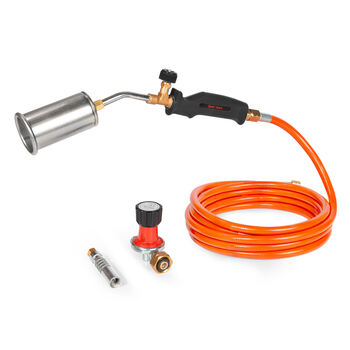

- Инструмент для монтажа: высокотемпературные строительные фены серии ТТ, пропановая горелка ПГ, портативные бутановые горелки марки «КВТ»
- Если для монтажа на данную шину подходят два размера трубки, выбирайте больший из них
| Относительное удлинение при разрыве | не менее 400% |
| Температура усадки | 120 °C |
| Температура эксплуатации | от -55 °C до +125 °C |
| Прочность на растяжение | не менее 15 МПа |
| Электрическая прочность | не менее 25 кВ/мм |
| Рабочее напряжение | до 35кВ |
| Удельное объемное электрическое сопротивление | 1014 Ом*см |
| Номинальное напряжения (кВ) | Шины с воздушным промежутком | ТТШ-10 | ТТШ-35 | |||
|---|---|---|---|---|---|---|
| Фаза-Фаза А (мм) | Фаза-Земля В (мм) | Фаза-Фаза А (мм) | Фаза-Земля В (мм) | Фаза-Фаза А (мм) | Фаза-Земля В (мм) | |
| Круглые шины | ||||||
| 10 | 130 | 120 | 55 | 65 | 30 | 40 |
| 20 | 200 | 180 | 95 | 120 | 60 | 90 |
| 35 | 320 | 290 | 150 | 205 | 100 | 160 |
| Прямоугольные шины | ||||||
| 10 | 130 | 120 | 65 | 75 | 35 | 45 |
| 20 | 200 | 180 | 115 | 150 | 70 | 100 |
| 35 | 320 | 290 | 200 | 285 | 140 | 190 |
Размеры, приведенные в таблице, являются справочными и не могут применяться при разработке и производстве электрооборудования без проведения соответствующих испытаний.
| SKU | товарные позиции | кратность | ед.изм | РРЦ (руб.) |
|---|---|---|---|---|
73723
|
ТТШ-35-25/10 кирп-красн
|
10 |
м
|
621.53 |
|
73725
|
ТТШ-35-40/16 кирп-красн
|
10 |
м
|
921.45 |
|
73726
|
ТТШ-35-65/25 кирп-красн
|
10 |
м
|
1 300.00 |
|
65761
|
ТТШ-35-100/40 кирп-красн
|
10 |
м
|
2 002.47 |
|
73728
|
ТТШ-35-150/60 кирп-красн
|
10 |
м
|
3 062.32 |
| SKU | товарные позиции | Тип трубки | Рабочее напряжение, до (кВ) | Диаметр до усадки, мм | Диаметр после усадки, мм | Коэффициент усадки | Материал |
|---|---|---|---|---|---|---|---|
|
73723
|
ТТШ-35-25/10 кирп-красн
|
высоковольтная | 35 | 25 | 10 | 2,5:1 | полиолефин |
|
73725
|
ТТШ-35-40/16 кирп-красн
|
высоковольтная | 35 | 40 | 16 | 2,5:1 | полиолефин |
|
73726
|
ТТШ-35-65/25 кирп-красн
|
высоковольтная | 35 | 65 | 25 | 2,5:1 | полиолефин |
|
65761
|
ТТШ-35-100/40 кирп-красн
|
высоковольтная | 35 | 100 | 40 | 2,5:1 | полиолефин |
|
73728
|
ТТШ-35-150/60 кирп-красн
|
высоковольтная | 35 | 150 | 60 | 2,5:1 | полиолефин |
| SKU | товарные позиции | S | D | d |
|---|---|---|---|---|
|
73723
|
ТТШ-35-25/10 кирп-красн
|
3.7 | 25 | 10 |
|
73725
|
ТТШ-35-40/16 кирп-красн
|
3.7 | 40 | 16 |
|
73726
|
ТТШ-35-65/25 кирп-красн
|
3.7 | 65 | 25 |
|
65761
|
ТТШ-35-100/40 кирп-красн
|
3.7 | 100 | 40 |
|
73728
|
ТТШ-35-150/60 кирп-красн
|
3.7 | 150 | 60 |
| SKU | товарные позиции | .stp |
|---|---|---|
|
73723
|
ТТШ-35-25/10 кирп-красн
|
|
|
73725
|
ТТШ-35-40/16 кирп-красн
|
|
|
73726
|
ТТШ-35-65/25 кирп-красн
|
|
|
65761
|
ТТШ-35-100/40 кирп-красн
|
|
|
73728
|
ТТШ-35-150/60 кирп-красн
|
Предварительный прогрев металлических поверхностей необходим для предупреждения образования так называемых «холодных рубцов». Металл обладает высокой теплопроводностью, поэтому, когда трубка усаживается на холодное металлическое основание она остывает слишком быстро в местах соприкосновения с металлом. В результате неравномерного остывания на разных поверхностях усаженная трубка может приобретать нежелательный эффект разнотолщинности. Кроме того прогрев металла позволяет избавиться от возможного конденсата в случае, если холодное изделие с улицы попадает в условия комнатной температуры.
Термоусаживаемая трубка для изоляции шин ТТШ это специализированный продукт. В отличие от обычной термоусаживаемой трубки, ТТШ рассчитана на рабочее напряжение 10 кВ, 35 кВ имеет увеличенную толщину стенок (2.0мм для ТТШ на 10кВ и 3.7мм для ТТШ на 35кВ) и изготавливается из специальной полимерной композиции с трекинго-эрозионностойкими свойствами. Именно эти качественные характеристики позволяют использовать ТТШ для изоляции медных и алюминиевых шин как внутри высоковольтных распределительных устройств, так и при наружной установке. Обычная трубка ТУТ или ТУТнг не может использоваться для изоляции электротехнических шин с напряжение более 690 В.
Термоусаживаемая трубка проста в использовании и не требует глубоких, специальных знаний при ее применении. Но, тем не менее, существуют простые правила, при соблюдении которых, работать с термоусаживаемой трубкой будет удобно, быстро и просто. Подробнее смотри: «Требования к технологии монтажа термоусаживаемых трубок».
Та термоусаживаемая трубка, которая попадает в руки потребителя, первоначально имела совсем другие размеры. Перед этим, трубка прошла несколько производственных этапов: экструдирование, облучение, нагревание и растяжение (раздувку). В процессе монтажа трубка усаживается при помощи термофена или газовой горелки, возвращаясь к своей первоначальной форме и размерам. Это и есть суть феномена, называемого «память формы».
Термоусадочные трубки ТТШ-35 – специализированные толстостенные высоковольтные трубки, с коэффициентом усадки 2.5: 1, без подавления горения, предназначенные для изоляции медных и алюминиевых шин электрических подстанций и шкафов с рабочим напряжением до 35кВ включительно. Толщина трубок ТТШ-35 почти в 2 раза превышает толщину трубок ТТШ-10, что гарантирует более высокий показатель напряжения на пробой.
Характерной особенностью трубок ТТШ от «КВТ» является высокая диэлектрическая прочность, устойчивость к ультрафиолетовому излучению, а также исключительная гибкость и эластичность.
Для производства термоусаживаемой трубки ТТШ используется полиолефиновая композиция без содержания галогенов (индекс «HF»), что делает её нетоксичной и безвредной для человека.
Трубка ТТШ может быть использована как внутри помещений, так и для наружной уличной установки. Использование трубок ТТШ для изоляции шин на электрических подстанциях и внутри щитовых устройств позволяет значительно сократить расстояния «фаза-фаза» и «фаза-земля», а также существенно уменьшить габариты самой щитовой подстанции. Кроме того, изоляция шин обеспечивает надежную защиту от коротких замыканий из-за попадания на токоведущие шины посторонних предметов или животных.
Широкий диапазон рабочих температур исключает возможность электротепловых пробоев и гарантирует надежную изоляцию сроком до 25 лет.
Термоусадочная трубка ТТШ-35 «КВТ» поставляется в удобных мини рулонах по 10 метров. Практичная упаковка предполагает нарезку требуемой длины по месту монтажа, минимизирует отходы и сокращает затраты. Расширенная линейка типоразмеров представлена полным рядом от 25/10 до 150/60мм. Все размеры трубок ТТШ-35 имеют плоский профиль поставки.
Завод «КВТ» - первый производитель в России, представивший линейку высоковольтных антитрекинговых трубок ТТШ. На протяжении многих лет трубка ТТШ-35 (КВТ) успешно применяется в качестве аналога высоковольтных трубок BBIT (Raychem) и BBI (3M) при монтаже щитового оборудования и электрических подстанций напряжением до 35кВ и зарекомендовала себя как очень надежный и качественный продукт.
