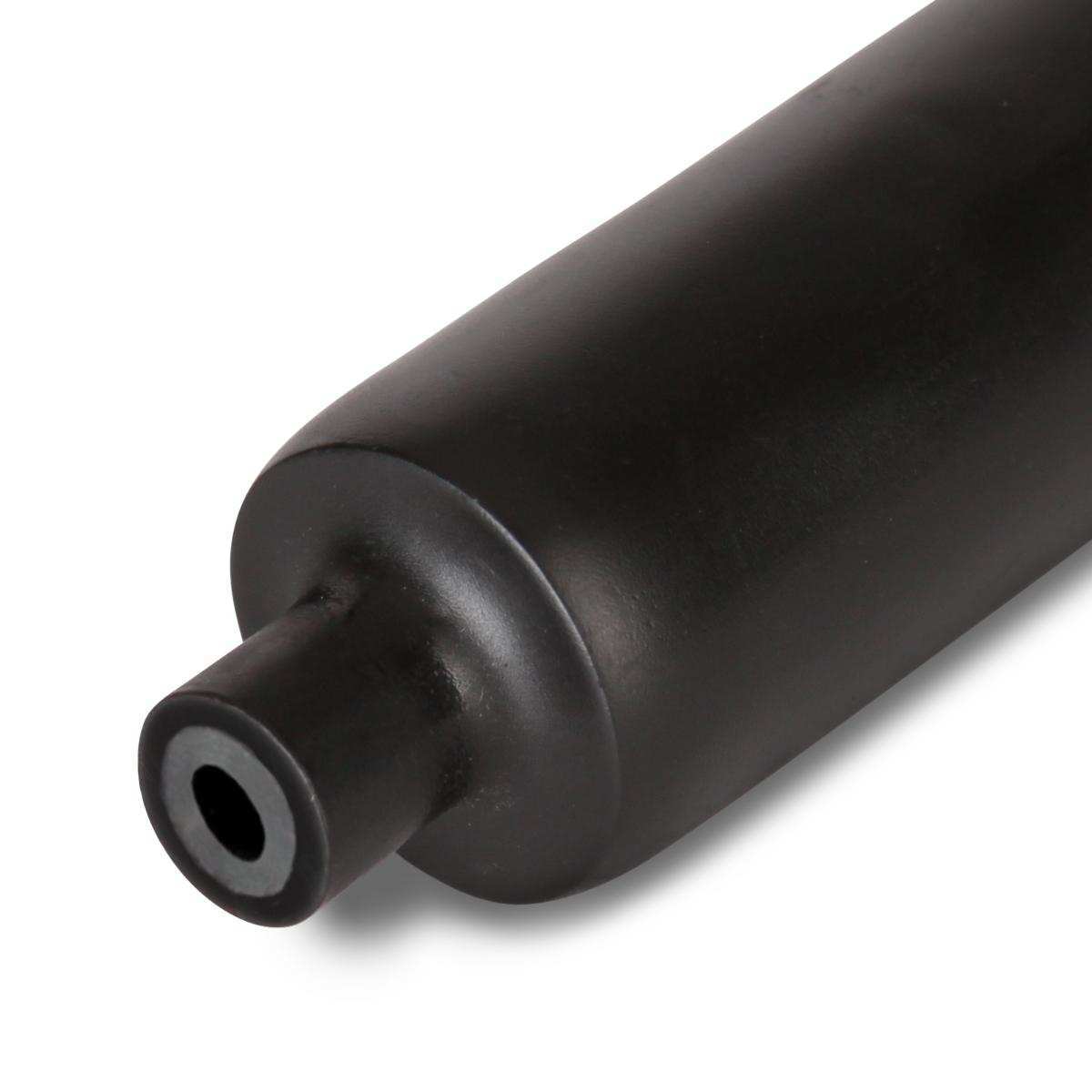

Полужесткие термоусадочные черные клеевые трубки 4:1 с подавлением горения
тип: ТТ-AUTO(4:1)
(ТУ 2247-021-97284872-2006)- Предназначены для герметизации, изоляции и антикоррозионной защиты электрических соединений; бандажирования, жгутирования кабелей и проводов с повышенными требованиями к эксплуатационной надежности и ударным нагрузкам
- Коэффициент усадки: 4:1. В два раза превышает коэффициент усадки стандартных трубок
- Материал: специальная композиция полиолефина, не поддерживает горение
- Цвет: черный
- По всей внутренней поверхности термоусадочных трубок методом соэкструзии нанесен слой термоплавкого клея
- Устойчивы к ультрафиолетовому излучению и погодным условиям
- При усадке клеевой слой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
- Широкий диапазон усадки гарантированно обеспечивает изоляцию и герметичность сложных изделий с большими перепадами уровней
- Форма поставки: нарезка по 1.22 м
- Инструмент для монтажа: высокотемпературные строительные фены серии ТТ, пропановая горелка ПГ, портативные бутановые горелки марки «КВТ»
| Относительное удлинение при разрыве | не менее 350% |
| Температура усадки | 115–140 °C |
| Температура эксплуатации | от -55 °C до +125 °C |
| Прочность на растяжение | не менее 10 МПа |
| Электрическая прочность | не менее 20 кВ/мм |
| Рабочее напряжение | до 1000 В |
| Удельное объемное электрическое сопротивление | 1014 Ом*см |
| SKU | товарные позиции | кратность | ед.изм | РРЦ (руб.) |
|---|---|---|---|---|
88181
|
ТТ-AUTO(4:1)-6/1,3
|
50 |
шт
|
155.03 |
|
88182
|
ТТ-AUTO(4:1)-8/1,7
|
25 |
шт
|
191.27 |
|
88183
|
ТТ-AUTO(4:1)-12/2,4
|
10 |
шт
|
315.04 |
|
88184
|
ТТ-AUTO(4:1)-18/4,5
|
10 |
шт
|
606.33 |
| SKU | товарные позиции | Тип трубки | Рабочее напряжение, до (кВ) | Диаметр до усадки, мм | Диаметр после усадки, мм | Длина нарезки, мм | Коэффициент усадки | Материал |
|---|---|---|---|---|---|---|---|---|
|
88181
|
ТТ-AUTO(4:1)-6/1,3
|
с клеевым слоем | 0.69 | 6 | 1.3 | 1220 | 4:1 | полиолефин |
|
88182
|
ТТ-AUTO(4:1)-8/1,7
|
с клеевым слоем | 0.69 | 8 | 1.7 | 1220 | 4:1 | полиолефин |
|
88183
|
ТТ-AUTO(4:1)-12/2,4
|
с клеевым слоем | 0.69 | 12 | 2.4 | 1220 | 4:1 | полиолефин |
|
88184
|
ТТ-AUTO(4:1)-18/4,5
|
с клеевым слоем | 0.69 | 18 | 4.5 | 1220 | 4:1 | полиолефин |
| SKU | товарные позиции | S | D | d |
|---|---|---|---|---|
|
88181
|
ТТ-AUTO(4:1)-6/1,3
|
0.8 | 6 | 1.3 |
|
88182
|
ТТ-AUTO(4:1)-8/1,7
|
0.85 | 8 | 1.7 |
|
88183
|
ТТ-AUTO(4:1)-12/2,4
|
0.85 | 12 | 2.4 |
|
88184
|
ТТ-AUTO(4:1)-18/4,5
|
1.1 | 18 | 4.5 |
| SKU | товарные позиции | .stp |
|---|---|---|
|
88181
|
ТТ-AUTO(4:1)-6/1,3
|
|
|
88182
|
ТТ-AUTO(4:1)-8/1,7
|
|
|
88183
|
ТТ-AUTO(4:1)-12/2,4
|
|
|
88184
|
ТТ-AUTO(4:1)-18/4,5
|
И термоусаживаемая трубка и трубка ТВ-40 (кембрик) функционально предназначены для защиты и изоляции электрических соединений. В отличии от кембрика, сделанного из ПВХ, материал термоусаживаемой трубки производства «КВТ» — полиолефин, что делает термоусаживаемую трубку более экологичной и привлекательной для электротехнической отрасли. Термоусаживаемая трубка, благодаря процессу поперечной сшивки обладает повышенной химической и термической стойкостью. После термоусадки трубка не оставляет зазоров между изолируемой поверхностью и самой термоусаживаемой трубкой, что в случае применения кембрика невозможно. Таким образом: быстрота, удобство, технологичность и надежность монтажа термоусаживаемой трубки оставляет далеко позади морально устаревший кембрик.
Индекс «нг» расшифровывается как: «н» – не поддерживает, «г» – горение. Трубка со свойствами «нг» является самозатухающей при отсутствии внешнего источника горения. Среди ассортиментной линейки термоусаживаемых трубок «КВТ» из негорючего материала сделаны трубки ТУТнг, ТТК(3:1), ТТК(4:1) и другие виды термоусаживаемых трубок. Свойство самозатухания обусловлено вводом антипиренов в композиционный состав полимера, из которого изготовляется трубка. Антипирены препятствуют поступлению кислорода, что и останавливает процесс горения. В последнее время значительно ужесточились требования, предъявляемые к пожарной безопасности зданий, в том числе и в электрике. Для недопущения распространения огня кабели и провода, прокладываемые внутри зданий должны обладать свойствами «нг». А поскольку изоляция кабеля – «нг» то и термоусаживаемая трубка, применяемая для изоляции соединений на этих кабелях также не должна поддерживать горение.
Функция изоляции электрических соединений является основной функцией термоусаживаемой трубки. На электроизоляционные свойства трубки влияют такие факторы как: материал трубки, толщина ее стенок и рабочее напряжение. Композиционный состав полимера, из которого изготовляется трубка «КВТ», обладает значительной электрической прочностью и может применяться без ограничения для изоляции контактных соединений с напряжением до 600 В.
В отличие от стандартной термоусаживаемой трубки ТУТнг, двухслойная термоусаживаемая трубка ТТК с клеевым подслоем обеспечивает полную герметизацию изолируемого объекта. При температурном воздействии клеевая трубка не только уменьшается в размере и усаживается, но и благодаря расплавлению клеевого подслоя, образуется хорошая адгезия практически к любым поверхностям. Избыток клея выступает по краям трубки, тем самым дополнительно запечатывая и герметизируя контур. Таким образом, при предъявлении особых требований к герметичности, обойтись без термоусаживаемой трубки с клеевым подслоем невозможно. И, напротив, если требований к герметичности нет, то вполне можно использовать обычную термоусаживаемую трубку без клея. Обратим внимание также на тот факт, что клеевая трубка имеет более высокий коэффициент усадки (3:1; 4:1; 6:1) по сравнению со стандартной (2:1), имеет большую толщину стенок и рассчитана на напряжение до 1 кВ включительно.
При выборе термоусаживаемой трубки необходимо в первую очередь знать диаметр поверхности, на которую будет усаживаться трубка. Для трубки с коэффициентом 2:1 необходимо руководствоваться правилом 80:20 при ее выборе. Согласно этому правилу, трубка должна быть усажена не менее чем на 20% и не более чем 80% от полного номинального диапазона усадки. Другим словами внутренний диаметр трубки до усадки должен быть больше, чем основание, на которое будет производиться усадка на 10-20%, а после усадки должен быть меньше диаметра основания на 10-20%. При этих условиях будет обеспечено плотное прилегание трубки к изделию.
Термоусаживаемая трубка не предназначена для того что бы ее натягивали вообще! Трубка должна свободно заходить на любую изолируемую поверхность. Диаметр штекера или любого другого изделия, на которое будет устанавливаться трубка должен быть как минимум на 20% меньше диаметра трубки до усадки. Устанавливать термоусаживаемую трубку в натяг запрещено! Размеры термоусаживаемой трубки указанные в каталоге являются номинальными размерами. Это значит, что в состоянии до усадки внутренний диаметр трубки должен быть не меньше 6 мм. Как правило, фактический размер трубки производства «КВТ» с коэффициентом 2:1 находится в диапазоне от 6 до 6.5 мм.
Различие в стоимости черной и цветной трубки связаны с особенностями технологического процесса. Термоусаживаемая трубка производиться в несколько стадий: экструзия, сшивка, раздувка. При запуске в экструдере трубки нового цвета необходима так называемая «чистка» шнека от остатков материала предыдущего цвета. Подобная чистка образует не утилизируемый отход, который не может не влиять на себестоимость цветной термоусаживаемой трубки.
Коэффициент усадки — это отношение диаметра термоусаживаемой трубки до усадки (в состоянии поставки) к ее диаметру после свободной усадки. Другими словами диаметр трубки с коэффициентом усадки 2:1 уменьшается в 2 раза, трубки 3:1 - соответственно в три раза, а 4:1 — в четыре. Чем больше коэффициент усадки, тем сложнее термоусаживаемая трубка в изготовлении, и тем более универсальна и эффективна в применении. При больших перепадах в диаметрах изолируемых поверхностей термоусаживаемая трубка с большим коэффициентом усадки незаменима.
Оптимальным инструментом для монтажа термоусаживаемой трубки служит высокотемпературный фен. Профессиональный фен для термоусадки обеспечивает быстрый, качественный и «щадящий» монтаж тонкостенной термоусаживаемой трубки с возможностью контроля температуры нагрева и скорости усадки. Следует избегать использования открытого пламени для усадки термоусаживаемых трубок.
Газовая горелка – незаменимый инструмент для монтажа кабельных термоусаживаемых муфт, а так же среднестенных и толстостенных трубок и кожухов. В случае использования газовой горелки для тонкостенных трубок типа ТУТнг, при неаккуратном обращении с пламенем, возможны перегрев и повреждения термоусаживаемой трубки (поджоги). Для монтажа термоусаживаемых трубок ТУТ и ТУТнг рекомендован монтаж при помощи высокотемпературного фена. При наличии электропитания, конечно.
Прозрачная термоусаживаемая трубка с клеевым подстоем ТТК(3:1) – уникальный продукт. Помимо стандартных функций: герметизации, изоляции и защиты от коррозии основная функция прозрачной трубки – возможность визуального контроля контактных соединений после монтажа, т. е. в течение всего срока эксплуатации контактного соединения. Помимо этого прозрачную трубку можно использовать для маркировки.
Ничем. Термоусадочная и термоусаживаемая трубка — часто встречающиеся синонимические названия одного и того же продукта. Помимо этого, имеют хождение и более экзотические названия: «термоусадка»; «термотрубка»; «термокембрик»; «термоусадочный кембрик».
Термоусаживаемая трубка проста в использовании и не требует глубоких, специальных знаний при ее применении. Но, тем не менее, существуют простые правила, при соблюдении которых, работать с термоусаживаемой трубкой будет удобно, быстро и просто. Подробнее смотри: «Требования к технологии монтажа термоусаживаемых трубок».
Термоусаживаемая трубка помимо радиальной усадки имеет еще и продольную усадку. Чем больше диаметр трубки, тем больше ее продольная усадка, которая может достигать 15%. Продольная усадка зависит от многих факторов, таких как композиционный состав материала, из которого выполнена трубка, технология расширения (раздувки), длина отрезка усаживаемой трубки, ее диаметр и техника монтажа. Кроме того, при значительных перепадах в диаметрах изолируемых поверхностей трубка может уменьшаться в длине за счет компенсации перепада высот. Для уменьшения степени продольной усадки рекомендована усадка трубки в направлении от одного конца трубки к другому. Для определения фактической степени продольной усадки мы рекомендуем предварительно провести усадку мерного отрезка. Нарезка трубки на монтажные куски должна производиться по результатам тестирования.
Та термоусаживаемая трубка, которая попадает в руки потребителя, первоначально имела совсем другие размеры. Перед этим, трубка прошла несколько производственных этапов: экструдирование, облучение, нагревание и растяжение (раздувку). В процессе монтажа трубка усаживается при помощи термофена или газовой горелки, возвращаясь к своей первоначальной форме и размерам. Это и есть суть феномена, называемого «память формы».
Термоусадочные клеевые трубки ТТ-AUTO 4:1 – особый вид клеевых трубок с коэффициентом усадки 4:1 не поддерживающих горение. Изготовлены из особой композиции полиолефина с добавлением нетоксичных антипиренов и предназначены для изоляции, защиты от коррозии и герметизации электрических соединений и жгутовых сборок в автомобильной промышленности.
Как и для всех остальных термоусадочных трубок завода «КВТ», трубкам ТТ-AUTO присуща выверенная равномерная толщина стенок, что достигается благодаря тщательному контролю технологических процессов экструзии и раздувки. Отличительной чертой данного вида термоусажвиаемых трубок является увеличенный (по сравнению со стандартными клеевыми трубками) слой термоплавкого клея, равномерно нанесенного на всю внутреннюю поверхность ТТ-AUTO методом соэкструзии.
Наличие клеевого слоя обеспечивает надежную герметизацию любых контактных соединений и придает им дополнительную механическую прочность после усадки. Расплавляясь и заполняя все неровности микрорельефа и пустоты между проводами, термоплавкий клей превращает кабельную сборку в монолитную герметичную структуру. Увеличенный коэффициент усадки 4:1 позволяет использовать термоусадочные трубки ТТ-AUTO для монтажа на кабелях и скрутках с большими перепадами уровней при сохранении гибкости и эластичности сборки. Трубка ТТ-AUTO (КВТ) наиболее часто применяется для монтажа на профили сложной формы и с особыми требованиями к герметичности. Клеевой состав трубок обеспечивает превосходную адгезию практически к любым поверхностям и материалам. В то же самое время, в состоянии до усадки, адгезия сэвиленового композитного клеевого слоя минимальна, что предотвращает самослипание трубок до монтажа, во время хранения и транспортировки.
Клеевые трубки ТТ-AUTO выполнены в черном цвете и обладают высокой устойчивостью к ультрафиолету и погодным условиям.
Термоусадочные трубки ТТ-AUTO (КВТ) выпускаются в нарезке по 1,22 метра и представлены характерным для своей области применения размерным рядом – от 6\1,3 до 18\4,5 мм.
